超声波室内定位系统

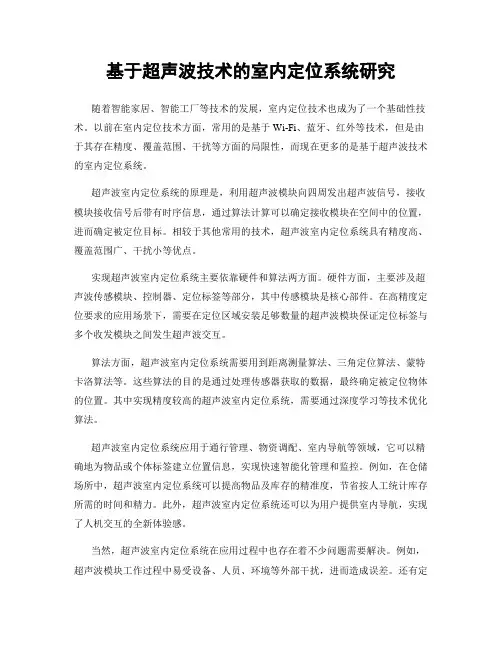

基于超声波技术的室内定位系统研究随着智能家居、智能工厂等技术的发展，室内定位技术也成为了一个基础性技术。

以前在室内定位技术方面，常用的是基于Wi-Fi、蓝牙、红外等技术，但是由于其存在精度、覆盖范围、干扰等方面的局限性，而现在更多的是基于超声波技术的室内定位系统。

超声波室内定位系统的原理是，利用超声波模块向四周发出超声波信号，接收模块接收信号后带有时序信息，通过算法计算可以确定接收模块在空间中的位置，进而确定被定位目标。

相较于其他常用的技术，超声波室内定位系统具有精度高、覆盖范围广、干扰小等优点。

实现超声波室内定位系统主要依靠硬件和算法两方面。

硬件方面，主要涉及超声波传感模块、控制器、定位标签等部分，其中传感模块是核心部件。

在高精度定位要求的应用场景下，需要在定位区域安装足够数量的超声波模块保证定位标签与多个收发模块之间发生超声波交互。

算法方面，超声波室内定位系统需要用到距离测量算法、三角定位算法、蒙特卡洛算法等。

这些算法的目的是通过处理传感器获取的数据，最终确定被定位物体的位置。

其中实现精度较高的超声波室内定位系统，需要通过深度学习等技术优化算法。

超声波室内定位系统应用于通行管理、物资调配、室内导航等领域，它可以精确地为物品或个体标签建立位置信息，实现快速智能化管理和监控。

例如，在仓储场所中，超声波室内定位系统可以提高物品及库存的精准度，节省按人工统计库存所需的时间和精力。

此外，超声波室内定位系统还可以为用户提供室内导航，实现了人机交互的全新体验感。

当然，超声波室内定位系统在应用过程中也存在着不少问题需要解决。

例如，超声波模块工作过程中易受设备、人员、环境等外部干扰，进而造成误差。

还有定位标签电量耗费、外观设计等问题都需要针对性地解决。

随着技术发展，这些问题的解决方案也会逐步出现。

总的来说，基于超声波技术的室内定位系统，是一个依赖硬件设备和算法的全新技术应用。

其优点在于精度高、覆盖范围广，可以为用户提供更全面、智能化的定位服务。

基于超声波的跟踪定位系统研究在现代社会中，人们需要对移动物体进行实时追踪和定位，以便于进行相关监测和控制操作。

为了实现这个目标，基于超声波的跟踪定位系统成为了一个被广泛研究的领域。

这篇文章主要探讨了基于超声波的跟踪定位系统的研究，包括定位原理、系统设计、算法实现和应用领域等方面。

一、定位原理基于超声波的跟踪定位系统是一种利用声波在空气中的变化进行测距、定位和追踪的技术。

声波是一种机械波，它能够在空气中传播，并在遇到不同密度的物体时发生反射、折射和散射等现象。

这为声波跟踪定位提供了基础条件。

在这种系统中，如何采集声波信号并从中获取有用的信息是至关重要的。

定位原理的核心是测量声波传播的时间差。

在系统中，一组发射器和接收器被放置在目标区域内。

这些发射器将超声波信号发送到目标物体，接收器接收到物体反射回来的声波。

通过测量发射和接收的时间差，可以确定目标物体与接收器之间的距离。

当有多组发射器和接收器组成网络时，可以利用三角定位法计算目标物体的位置。

二、系统设计基于超声波的跟踪定位系统由以下几个部分组成：1. 发射器：负责发射超声波，通常使用压电材料来产生机械振动引起声波发射。

2. 接收器：负责接收目标物体反射回来的声波，并将其转化为电信号。

通常采用压电材料来产生电信号。

3. 时间测量器：负责测量发射器和接收器之间的时间差来确定目标物体与接收器之间的距离。

4. 数据处理器：负责实现测距数据的处理，包括三角定位法的计算。

5. 软件界面：提供用户接口和数据输出，通常使用图形化界面。

三、算法实现基于超声波的跟踪定位系统通常采用三角定位法来计算目标物体的位置。

三角定位法是利用目标物体与多个发射器/接收器之间的距离来计算目标物体在平面或空间中的位置的一种方法。

当目标物体与三个以上的发射器/接收器配对时，可以通过计算交点来确定目标物体的位置。

交点是所有发射器/接收器之间连线的交点，它是目标物体在平面/空间中的位置。

四、应用领域基于超声波的跟踪定位系统具有广泛的应用场景，包括物流、工业生产、医疗、安全等领域。

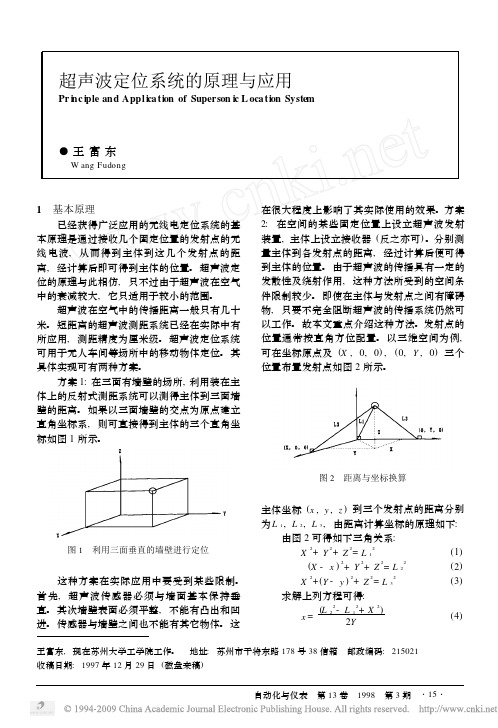

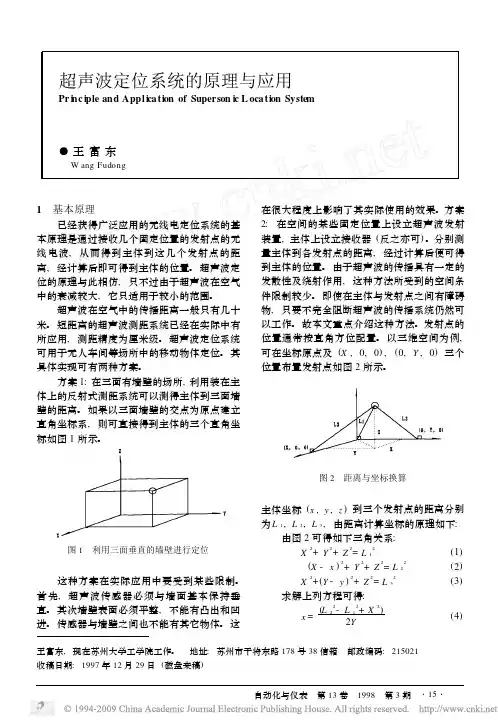

超声波定位系统的原理与应用Pr i nc iple and Appl ica tion of Superson ic L oca tion Syste m●王富东W ang Fudong1　基本原理已经获得广泛应用的无线电定位系统的基本原理是通过接收几个固定位置的发射点的无线电波,从而得到主体到这几个发射点的距离,经计算后即可得到主体的位置。

超声波定位的原理与此相仿,只不过由于超声波在空气中的衰减较大,它只适用于较小的范围。

超声波在空气中的传播距离一般只有几十米。

短距离的超声波测距系统已经在实际中有所应用,测距精度为厘米级。

超声波定位系统可用于无人车间等场所中的移动物体定位。

其具体实现可有两种方案。

方案1:在三面有墙壁的场所,利用装在主体上的反射式测距系统可以测得主体到三面墙壁的距离。

如果以三面墙壁的交点为原点建立直角坐标系,则可直接得到主体的三个直角坐标如图1所示。

图1　利用三面垂直的墙壁进行定位 这种方案在实际应用中要受到某些限制。

首先,超声波传感器必须与墙面基本保持垂直。

其次墙壁表面必须平整,不能有凸出和凹进。

传感器与墙壁之间也不能有其它物体。

这在很大程度上影响了其实际使用的效果。

方案2:在空间的某些固定位置上设立超声波发射装置,主体上设立接收器(反之亦可)。

分别测量主体到各发射点的距离,经过计算后便可得到主体的位置。

由于超声波的传播具有一定的发散性及绕射作用,这种方法所受到的空间条件限制较少。

即使在主体与发射点之间有障碍物,只要不完全阻断超声波的传播系统仍然可以工作。

故本文重点介绍这种方法。

发射点的位置通常按直角方位配置。

以三维空间为例,可在坐标原点及(X ,0,0),(0,Y ,0)三个位置布置发射点如图2所示。

图2　距离与坐标换算主体坐标(x ,y ,z )到三个发射点的距离分别为L 1,L 2,L 3,由距离计算坐标的原理如下: 由图2可得如下三角关系: X 2+Y 2+Z 2=L 12(1) (X -x )2+Y 2+Z 2=L 22(2) X 2+(Y -y )2+Z 2=L 32(3) 求解上列方程可得: x =(L 22-L 12+X 2)2Y(4)王富东,现在苏州大学工学院工作。

主流的室内定位技术15种简要介绍及对比引言随着智能化时代的到来，室内定位技术成为了人们关注的焦点。

在室内环境中，由于GPS信号的衰减和建筑物的遮挡，传统的定位技术无法准确地确定用户的位置。

因此，各种室内定位技术应运而生。

本文将介绍主流的室内定位技术，并对它们进行简要的对比。

1. Wi-Fi定位技术Wi-Fi定位技术利用Wi-Fi信号的强度和延迟来确定用户的位置。

通过收集周围Wi-Fi设备的信号强度，可以进行三角定位，从而获得用户的位置信息。

2. 蓝牙定位技术蓝牙定位技术通过收集周围蓝牙设备的信号强度和延迟来确定用户的位置。

相比Wi-Fi定位技术，蓝牙定位技术的定位精度更高，但覆盖范围较小。

3. RFID定位技术RFID定位技术利用无线射频识别技术来确定用户的位置。

通过在物体上贴上RFID标签，并在室内环境中布置RFID读写器，可以实现对物体位置的实时追踪。

4. 超声波定位技术超声波定位技术通过发射和接收超声波信号来确定用户的位置。

通过计算超声波的传播时间和强度，可以实现高精度的室内定位。

5. 激光定位技术激光定位技术利用激光测距仪来确定用户的位置。

通过测量激光束的时间延迟和角度，可以实现高精度的室内定位。

6. 红外定位技术红外定位技术通过接收红外光信号来确定用户的位置。

通过在室内环境中布置红外传感器，可以实现对用户位置的实时监测。

7. 超宽带定位技术超宽带定位技术利用超宽带信号的传播特性来确定用户的位置。

通过测量超宽带信号的时间延迟和强度，可以实现高精度的室内定位。

8. 视觉定位技术视觉定位技术利用摄像头和图像处理算法来确定用户的位置。

通过识别场景中的特征物体或标志物，可以实现对用户位置的定位。

9. 磁场定位技术磁场定位技术利用地球磁场的变化来确定用户的位置。

通过在室内环境中布置磁场传感器，可以实现对用户位置的实时监测。

10. 惯性导航定位技术惯性导航定位技术利用加速度计和陀螺仪等惯性传感器来确定用户的位置。

室内定位方案随着科技的不断进步，人们对于室内定位的需求也越来越迫切。

在室内环境中，我们常常会遇到迷路、找不到特定位置或者离开后忘记东西的困扰。

而室内定位的技术，正是为了解决这些问题而产生的。

本文将介绍几种常见的室内定位方案。

一、Wi-Fi 定位Wi-Fi 定位是一种利用 Wi-Fi 信号进行室内定位的技术。

在室内环境中，往往存在多个 Wi-Fi 热点，利用这些热点的信号强度和热点之间的距离关系，可以推测出用户的位置。

这一技术相对成本较低且易于实施，因为 Wi-Fi 热点的覆盖范围广泛，几乎每个室内环境都能找到 Wi-Fi 信号。

不过，Wi-Fi 定位的准确性有限，因为室内环境中的信号会受到遮挡、干扰等因素的影响。

二、蓝牙定位蓝牙定位是一种利用蓝牙信号进行室内定位的技术。

通过安装在室内的蓝牙基站，可以实时检测用户与基站之间的信号强度，然后根据强度的变化来确定用户的位置。

蓝牙定位的精度相对较高，较适用于室内定位场景，比如商场、博物馆等。

但是，蓝牙基站的布设需要一定的成本投入，并且室内的信号遮挡也会影响定位的准确性。

三、超声波定位超声波定位是一种利用超声波进行室内定位的技术。

通过在室内布设超声波发射器和接收器，在用户移动时测量超声波的传输时间，从而确定用户的位置。

超声波定位的优点在于其精度较高，甚至可以达到亚米级别的准确度。

然而，超声波的传输距离较短，因此需要在室内布设较多的发射器和接收器，从而增加了成本和实施的困难。

四、地磁定位地磁定位是一种利用地磁场进行室内定位的技术。

通过在室内布设地磁传感器，可以测量地磁场的强度和方向，进而确定用户的位置。

地磁定位技术无需额外的设备和信号源，因此成本较低且易于实施。

不过，地磁定位的精度相对较低，受到大楼结构、电磁干扰等因素的影响。

五、激光定位激光定位是一种利用激光信号进行室内定位的技术。

通过在室内布设激光发射器和接收器，可以测量激光信号的传输时间和强度，从而确定用户的位置。

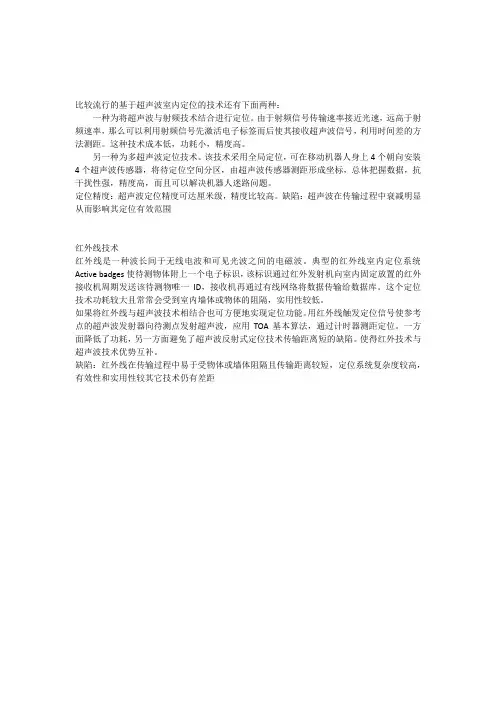

比较流行的基于超声波室内定位的技术还有下面两种：
一种为将超声波与射频技术结合进行定位。

由于射频信号传输速率接近光速，远高于射频速率，那么可以利用射频信号先激活电子标签而后使其接收超声波信号，利用时间差的方法测距。

这种技术成本低，功耗小，精度高。

另一种为多超声波定位技术。

该技术采用全局定位，可在移动机器人身上4个朝向安装4个超声波传感器，将待定位空间分区，由超声波传感器测距形成坐标，总体把握数据，抗干扰性强，精度高，而且可以解决机器人迷路问题。

定位精度：超声波定位精度可达厘米级，精度比较高。

缺陷：超声波在传输过程中衰减明显从而影响其定位有效范围
红外线技术
红外线是一种波长间于无线电波和可见光波之间的电磁波。

典型的红外线室内定位系统Active badges使待测物体附上一个电子标识，该标识通过红外发射机向室内固定放置的红外接收机周期发送该待测物唯一ID，接收机再通过有线网络将数据传输给数据库。

这个定位技术功耗较大且常常会受到室内墙体或物体的阻隔，实用性较低。

如果将红外线与超声波技术相结合也可方便地实现定位功能。

用红外线触发定位信号使参考点的超声波发射器向待测点发射超声波，应用TOA基本算法，通过计时器测距定位。

一方面降低了功耗，另一方面避免了超声波反射式定位技术传输距离短的缺陷。

使得红外技术与超声波技术优势互补。

缺陷：红外线在传输过程中易于受物体或墙体阻隔且传输距离较短，定位系统复杂度较高，有效性和实用性较其它技术仍有差距。

龙源期刊网

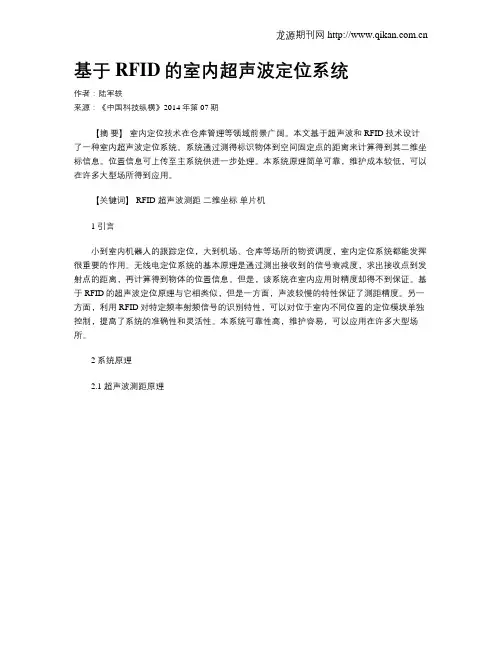

基于RFID的室内超声波定位系统
作者：陆军轶
来源：《中国科技纵横》2014年第07期
【摘要】室内定位技术在仓库管理等领域前景广阔。

本文基于超声波和RFID技术设计
了一种室内超声波定位系统。

系统通过测得标识物体到空间固定点的距离来计算得到其二维坐标信息。

位置信息可上传至主系统供进一步处理。

本系统原理简单可靠，维护成本较低，可以在许多大型场所得到应用。

【关键词】 RFID 超声波测距二维坐标单片机
1 引言
小到室内机器人的跟踪定位，大到机场、仓库等场所的物资调度，室内定位系统都能发挥很重要的作用。

无线电定位系统的基本原理是通过测出接收到的信号衰减度，求出接收点到发射点的距离，再计算得到物体的位置信息。

但是，该系统在室内应用时精度却得不到保证。

基于RFID的超声波定位原理与它相类似，但是一方面，声波较慢的特性保证了测距精度。

另一方面，利用RFID对特定频率射频信号的识别特性，可以对位于室内不同位置的定位模块单独控制，提高了系统的准确性和灵活性。

本系统可靠性高，维护容易，可以应用在许多大型场所。

2 系统原理
2.1 超声波测距原理。

室内定位技术的原理和使用注意事项引言随着移动互联网和智能设备的普及，人们对于室内定位技术的需求不断增加。

室内定位技术能够在室内环境中精确定位人物或物体的位置，为室内导航、智能家居、商场广告定向投放等方面提供了巨大的潜力。

本文将介绍室内定位技术的原理以及使用注意事项。

一、室内定位技术的原理1. Wi-Fi 定位技术Wi-Fi 定位技术是利用 Wi-Fi 信号的强度和多个 Wi-Fi 信号源之间的距离关系来进行定位的。

Wi-Fi 定位技术将设备与附近的 Wi-Fi 热点建立连接，并通过计算设备与多个 Wi-Fi 热点之间的信号强度来推算设备的位置。

该技术的原理基于信号衰减反比例定律，信号的强度与距离成反比。

然而，Wi-Fi 定位技术的精确度受到物理障碍物的影响，例如墙壁、楼层等，容易导致误差。

2. 蓝牙定位技术蓝牙定位技术是利用蓝牙信号的强度以及多个蓝牙设备之间的距离关系来进行定位的。

蓝牙定位技术通常使用三角测量原理来确定设备的位置。

通过设备与多个蓝牙信号源之间的距离关系，计算设备的位置坐标。

与 Wi-Fi 定位技术相比，蓝牙定位技术具有更高的精确度和更低的功耗，但覆盖范围相对较小。

3. 超声波定位技术超声波定位技术是利用超声波传感器发送和接收超声波信号来确定设备的位置。

超声波在室内环境中具有较强的穿透力，可以穿过大多数物体，并且传输速度较快。

通过计算超声波信号的传输时间和反射回来的时间差，可以得出设备与超声波发射源之间的距离，从而进行定位。

二、室内定位技术的使用注意事项1. 隐私保护在使用室内定位技术时，隐私保护是一个重要的问题。

因为室内定位技术需要获取用户的位置信息，如果这些信息落入不法分子手中，可能会产生严重的隐私泄露问题。

因此，在使用室内定位技术时，需要选择信誉好、有良好隐私保护措施的厂商或应用，确保用户的个人信息不会被滥用。

2. 数据安全室内定位技术所产生的数据也需要得到妥善的保护。

室内定位技术在计算位置的过程中会导致大量的数据生成，例如用户的位置轨迹、设备信息等。
