变压器的接线组别
- 格式:doc
- 大小:75.50 KB
- 文档页数:5
变压器的联接组别的表示方法是:大写字母表示一次侧(或原边)的接线方式,小写字母表示二次侧(或副边)的接线方式。
Y(或y)为星形接线,D(或d)为三角形接线。
数字采用时钟表示法,用来表示一,二次侧线电压的相位关系,一次侧线电压向量作为分针,固定指在时钟12点的位置,二次侧的线电压相量作为时针。
YNyn0d11接线方式的变压器副边有两个电压等级的绕组,“YN”表示一次侧为星形带中性线的接线,Y表示星形,N表示带中性线;“yn0”表示二次侧一绕组为星形带中性线的接线,y表示星形,n表示带中性线,0表示中性线是接地的;“d11”表示另外一个二次绕组的接线方式,d 表示二次侧为三角形接线,11表示变压器二次侧的线电压Uab滞后一次侧线电压Uab330度(或超前30度)。
变压器联结组别含义变压器联结组别含义是指变压器的不同接线方式。
变压器联结组别主要分为三种:Y型联结、△型联结和Y/△型联结。
首先来讲讲Y型联结。
Y型联结是将三相电源线连接到三个独立的变压器绕组端子上,在这种情况下,每个变压器绕组都与相邻的变压器绕组串联,且每个相都连接到中性点,中性点上可以接地。
这种联结方式常用于需要中性点的场合。
在进行电力负载时,Y型联结使得负载电流能够均匀分布,并且能够有效降低相间电压的峰值,从而实现较好的电力负载平衡。
其次是△型联结。
在△型联结中,三相电源线被连接到变压器的三个端子上,通过三个相相连的连接而形成一个封闭环路。
这样的联结方式可在任何负载情况下实现三相平衡,且能够实现较好的电力负载和相邻变压器之间的电压平衡。
在△型联结中,负载电流既能够沿着相线流动,也能从其中一个相线流到另外一个相线,因此,它最适合用于高电压负载。
最后是Y/△型联结。
Y/△型联结实际上是Y型联结和△型联结的结合。
在一个三相电源线连接到变压器的一个端子上的情况下,此种联接方式的变压器绕组中包含了两种不同的绕组:一个是Y型绕组,另一个是△型绕组。
电力负载时,正常工作时使用△型联结,负载不足时使用Y型联结。
总之,变压器联结组别是指变压器绕组的连接方式。
不同的变压器联结组别对应着不同的电力负载情况,能够实现较好的电力负载平衡,同时,还能够获得多相电流的优点。
实际应用中,需要根据电压、电流和功率等因素选择不同的联结方式,尤其是在高电压负载情况下,需要选定合适的联结方式以保证稳定的电力负载。
变压器的四种接线组别Dd,Yy,Yd,Dy变压器的四种接线组别Dd,Yy,Yd,Dy变压器Dd接线的优点是:(1)没有三次谐波电动势和Yy接法的主要弊病。
(2)由平衡的线电压,可供较大的三相不平衡负载。
(3)对于输出较大电流的低压变压器,这种接法是比较经济的,因为变压器的各线圈流的是相电流,输给用户的则是比相电流大√3倍的线电流。
变压器Dd接线的缺点是:(1)和Y形比较,绝缘物用得较多,导线截面小使耐受短路时机械力的能力减弱。
(2)不能抽取中性点,有时满足不了系统及用户的要求。
(3)在单相变压器组成的三相变压器组中,如果各相电压不一致时,将在线圈中产生环流,影响效率。
变压器Yd接线的优缺点:变压器Yd接线的优点是:(1)二次电动势中没有三次谐波电动势和Yy接法的主要弊病。
(2)根据需要可在Y一侧抽取中性点。
(3)由于其中有一侧接成△形,可基本上维持另一侧Y形接法的中性点稳定(使中性点的电压变动不大)。
(4)因为接线组别是单数组,有一个优点,即不同组别的两台单数组变压器可以在改变外部首、尾端标号的条件下并列,不需抽出器身重新接线。
(5)降压变压器接成Yd,则可充分利用Y接法和△形接法的优点。
变压器Yy(包括Yyn)接线的优缺点:变压器Yy(包括Yyn)接线的优点是:(1)Y形和△形相比,在承受同样线电压情况下Y形的每相线圈承受的电压较小,故在制造上用的绝缘材料较少。
而由于每相流过的电流较大(Y形的相电流等于线电流),选用导线截面较粗,故线圈的机械强度较好,较能耐受短路时的机械力。
(2)中性点可以任意抽取,适用于三相四线制,且Y 形接法抽头放在中性点,三相抽头间正常电压很小。
分接开关可共用一盘,结构简单。
(3)在同样绝缘的水平下,Y形接法比△形接法可获得较高的电压(高√3倍)。
(4)由于选用导线较粗,可使匝间有较高的电容,能耐受较高的冲击电压。
变压器Yy(包括Yyn)接线的缺点是:(1)二次相电动势中有三次谐波存在将危及线圈绝缘,这是这种接法致命的缺点,限制了它在大容量变压器中使用,一般只能用于容量在1800KV A以下的小容量变压器。

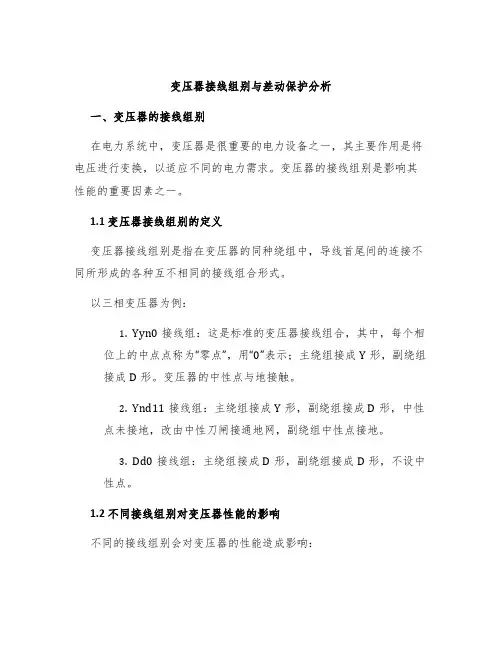

变压器接线组别与差动保护分析一、变压器的接线组别在电力系统中,变压器是很重要的电力设备之一,其主要作用是将电压进行变换,以适应不同的电力需求。
变压器的接线组别是影响其性能的重要因素之一。
1.1 变压器接线组别的定义变压器接线组别是指在变压器的同种绕组中,导线首尾间的连接不同所形成的各种互不相同的接线组合形式。
以三相变压器为例:1.Yyn0接线组:这是标准的变压器接线组合,其中,每个相位上的中点点称为“零点”,用“0”表示;主绕组接成Y形,副绕组接成D形。
变压器的中性点与地接触。
2.Ynd11接线组:主绕组接成Y形,副绕组接成D形,中性点未接地,改由中性刀闸接通地网,副绕组中性点接地。
3.Dd0接线组:主绕组接成D形,副绕组接成D形,不设中性点。
1.2 不同接线组别对变压器性能的影响不同的接线组别会对变压器的性能造成影响:1.不同的接线组合方式对于同一变压器,其短路阻抗不同,进而会影响容量和符合的不短路容率。
2.其中,Dd0和Yyn0两种接线组性能比较接近,Dd0接线组变压器具有较大的短路阻抗,能承受较大的瞬时电流冲击,隔离性能较好,一般适合在高压电网上使用,消弧性能较好;而Yyn0接线组变压器具有较小的短路阻抗、较大的不短路容量,适合在低压电网中使用,但隔离性能较差。
二、差动保护差动保护是变压器最主要的保护方式之一,采取对变压器主副绕组接线点的电流进行比较,从而检测变压器内部是否有故障。
2.1 差动保护原理差动保护的原理是,变压器的主副绕组接到差动保护装置的两个输入端口上,差动保护装置对两个输出电流进行比较,如果两个电流值之差的绝对值大于设定值,则表示有故障,在差动保护装置输出的信号下,断路器动作,使故障的电流断开。
2.2 差动保护的分类差动保护按照性质、作用和结构可以分为多种形式。
1.比率差动保护(R差动保护),是通过比较变压器主副绕组电流之比判断差动电流的方式。
2.移相差动保护(Angle差动保护),采用相序变换装置,将原始电流变换为辐角差相等电流进行比较。
变压器常用连接组和适用范围
变压器的连接组别是用来表示变压器高低压绕组的接线方式以及它们之间的相位关系的。
连接组别的表示方法通常是用一个或两个字母加上一个数字来表示的,其中字母表示高压绕组的接线方式,数字表示低压绕组的接线方式。
以下是一些常用的变压器连接组别及其适用范围:
1. Yyn0:
适用范围:主要用于6-10kV电压等级的配电变压器,低压侧引出中性线,构成三相四线制供电。
2. Yd11:
适用范围:主要用于35-60kV,低压侧为6-10kV的输配电系统。
其低压侧采用三角形接法可以改善电网的电压波形,从而使三次谐波电流只能在三角形绕组内形成环流,不至于传输到用户和供电线路中去。
3. YNd11:
适用范围:主要用于高压侧为110kV及以上的大电流接地系统中的变压器。
4. Dyn11:
适用范围:这种连接组别在近年来逐步推广使用,主要用于高压侧为6-10kV,低压侧为380/220V的配电变压器。
Dyn11接线的变压器中性线电流不得超过二次绕组额定电流的75%。
5. Yd1:
适用范围:用于电力系统中的中性点不接地或经消弧线圈接地系统中,能够限制短路电流,降低故障时的电压降。
6. Yn:
适用范围:主要用于星形接线的变压器,中性点直接接地或经消弧线圈接地,广泛应用于电力系统中。
7. D:
适用范围:表示三角形接线的变压器,常用于高压侧为35kV及以下,低压侧为10kV及以下的电力系统中。
这些连接组别的选择取决于系统的电压等级、运行条件、负载特性和对电压质量的要求。
在选择变压器的连接组别时,需要考虑系统的稳定性和经济性,确保变压器能够高效和安全地运行。
变压器的接线组别及其物理意义变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法;常见的变压器绕组有二种接法,即“三角形接线”和“星形接线”;在变压器的联接组别中“D”表示为三角形接线,“Y n”表示为星形带中性线的接线,Y表示星形,n表示带中性线;“11”表示变压器二次侧的线电压U ab滞后一次侧线电压U AB330度(或超前30度)。
变压器的联接组别的表示方法是:大写字母表示一次侧(或原边)的接线方式,小写字母表示二次侧(或副边)的接线方式。
Y(或y)为星形接线,D (或d)为三角形接线。
数字采用时钟表示法,用来表示一、二次侧线电压的相位关系,一次侧线电压相量作为分针,固定指在时钟12点的位置,二次侧的线电压相量作为时针。
“Y n,d11”,其中11就是表示:当一次侧线电压相量作为分针指在时钟12点的位置时,二次侧的线电压相量在时钟的11点位置。
也就是,二次侧的线电压U ab滞后一次侧线电压U AB330度(或超前30度)。
变压器二个绕组组合起来就形成了4种接线组别:“Y,y”、“D,y”、“Y,d”和“D,d”。
我国只采用“Y,y”和“Y,d”。
由于Y连接时还有带中性线和不带中性线两种,不带中性线则不增加任何符号表示,带中性线则在字母Y后面加字母n表示。
n表示中性点有引出线。
Yn0接线组别,U AB与u ab相重合,时、分针都指在12上。
“12”在新的接线组别中,就以“0”表示。
下面是变压器接线组别的向量图及原、副边绕组的接线示意图。
例1:一台三绕组变压器,高压为中性点引出的星形联结绕组,额定电压为121kV;中压为中性点引出的星形联结绕组,额定电压为38.5kV,低压为三角形联结绕组,额定电压为10.5kV。
两个星形联结绕组的电压是同相位(钟时序数0),而三角形联结绕组上的电压超前于其他电压30°(钟时序数11)。
所以,该台变压器的联结组标号为:YN,yn0,d11。
变压器的接线组别及其物理意义变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法;常见的变压器绕组有二种接法,即“三角形接线”和“星形接线”;在变压器的联接组别中“D”表示为三角形接线,“Y n”表示为星形带中性线的接线,Y表示星形,n表示带中性线;“11”表示变压器二次侧的线电压U ab滞后一次侧线电压U AB330度(或超前30度)。
变压器的联接组别的表示方法是:大写字母表示一次侧(或原边)的接线方式,小写字母表示二次侧(或副边)的接线方式。
Y(或y)为星形接线,D (或d)为三角形接线。
数字采用时钟表示法,用来表示一、二次侧线电压的相位关系,一次侧线电压相量作为分针,固定指在时钟12点的位置,二次侧的线电压相量作为时针。
“Y n,d11”,其中11就是表示:当一次侧线电压相量作为分针指在时钟12点的位置时,二次侧的线电压相量在时钟的11点位置。
也就是,二次侧的线电压U ab滞后一次侧线电压U AB330度(或超前30度)。
变压器二个绕组组合起来就形成了4种接线组别:“Y,y”、“D,y”、“Y,d”和“D,d”。
我国只采用“Y,y”和“Y,d”。
由于Y连接时还有带中性线和不带中性线两种,不带中性线则不增加任何符号表示,带中性线则在字母Y后面加字母n表示。
n表示中性点有引出线。
Yn0接线组别,U AB与u ab相重合,时、分针都指在12上。
“12”在新的接线组别中,就以“0”表示。
下面是变压器接线组别的向量图及原、副边绕组的接线示意图。
例1:一台三绕组变压器,高压为中性点引出的星形联结绕组,额定电压为121kV;中压为中性点引出的星形联结绕组,额定电压为38.5kV,低压为三角形联结绕组,额定电压为10.5kV。
两个星形联结绕组的电压是同相位(钟时序数0),而三角形联结绕组上的电压超前于其他电压30°(钟时序数11)。
所以,该台变压器的联结组标号为:YN,yn0,d11。
变压器的接线组别表示
变压器的接线组别是变压器一、二次侧绕组根据肯定的接线方式连接时,一次侧绕组的线电压与二次侧绕组线电压之间的相位关系。
通常采纳时钟表示法来区分不同的连接组别,即用一次侧绕组与二次侧绕组的线电压相量作为时钟盘面上的长针和短针,长针代表一次侧绕组(高压)并固定指向12点,短针代表二次侧绕组(低压),其所指的钟点就是接线组别名。
时钟等分为12个格,每格为30°,由长、短针相距的格数,可得出一、二次侧绕组线电压的相位关系.如长、短针均指向12点,就表示一、二次侧绕组相对应的电压相位相同,接线组别为12,即Yy0;如长针指向12点,短针指向11点,就表示一、二次侧绕组相对应的电压相位差30°,接线组别为11,即Yd11。
三相变压器的接线组别共有12种,即共有12个组别,分别用0~11表示,接线符号间用逗号或不加符号。
凡一次侧绕组与二次侧绕组接法不同时,如Y/△或△/Y,属于1、3、5、7、9、11奇数组,共6组;凡一次侧绕组与二次侧绕组的接法相同时,如Y/Y或△/△,属于0、2、4、6、8、10偶数组,也是6组。
绕组的接线方式主要有星形、三角形和曲折形三种,对高压绕组分别用大写字母Y、D、Z表示;对低压或中压绕组分别用小写字母y、d、z表示。
有中性线引出时加注字母N或n表示,而不用0表示,如YN、ZN和yn、zn。
1。

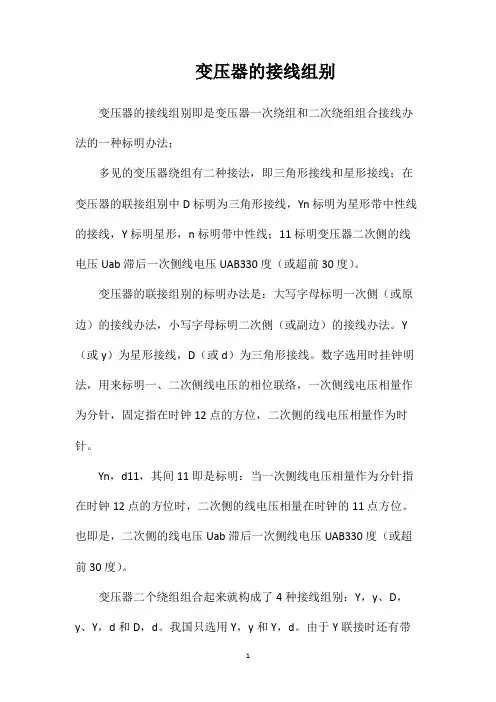

变压器的接线组别
变压器的接线组别即是变压器一次绕组和二次绕组组合接线办法的一种标明办法;
多见的变压器绕组有二种接法,即三角形接线和星形接线;在变压器的联接组别中D标明为三角形接线,Yn标明为星形带中性线的接线,Y标明星形,n标明带中性线;11标明变压器二次侧的线电压Uab滞后一次侧线电压UAB330度(或超前30度)。
变压器的联接组别的标明办法是:大写字母标明一次侧(或原边)的接线办法,小写字母标明二次侧(或副边)的接线办法。
Y (或y)为星形接线,D(或d)为三角形接线。
数字选用时挂钟明法,用来标明一、二次侧线电压的相位联络,一次侧线电压相量作为分针,固定指在时钟12点的方位,二次侧的线电压相量作为时针。
Yn,d11,其间11即是标明:当一次侧线电压相量作为分针指在时钟12点的方位时,二次侧的线电压相量在时钟的11点方位。
也即是,二次侧的线电压Uab滞后一次侧线电压UAB330度(或超前30度)。
变压器二个绕组组合起来就构成了4种接线组别:Y,y、D,y、Y,d和D,d。
我国只选用Y,y和Y,d。
由于Y联接时还有带
中性线和不带中性线两种,不带中性线则不增加任何符号标明,带中性线则在字母Y后边加字母n标明。
n标明中性点有引出线。
Yn0接线组别,UAB与uab相重合,时、分针都指在12上。
12在新的接线组别中,就以0标明。
变压器接线组别公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]在变压器的联接组别中“Yn”表示一次侧为星形带中性线的接线,Y表示星形,n表示带中性线;“d”表示二次侧为三角形接线。
“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度(或超前30度)。
变压器的联接组别的表示方法是:大写字母表示一次侧(或原边)的接线方式,小写字母表示二次侧(或副边)的接线方式。
Y(或y)为星形接线,D(或d)为三角形接线。
数字采用时钟表示法,用来表示一、二次侧线电压的相位关系,一次侧线电压相量作为分针,固定指在时钟12点的位置,二次侧的线电压相量作为时针。
楼主提供的“Yn,d11”,其中11就是表示:当一次侧线电压相量作为分针指在时钟12点的位置时,二次侧的线电压相量在时钟的11点位置。
也就是,二次侧的线电压Uab滞后一次侧线电压UAB330度(或超前30度)。
变压器接线方式有4种基本连接形式:“Y,y”、“D,y”、“Y,d”和“D,d”。
我国只采用“Y,y”和“Y,d”。
由于Y连接时还有带中性线和不带中性线两种,不带中性线则不增加任何符号表示,带中性线则在字母Y后面加字母n表1、测定极性(1) 测定相间极性被测变压器选用三相心式变压器DJ12,用其中高压和低压两组绕组,额定容量PN=152/152W,UN=220/55V,IN=,Y/Y接法。
测得阻值大的为高压绕组,用A、B、C、X、Y、Z标记。
低压绕组标记用a、b、c、x、y、z。
1) 按图3-8接线。
A、X接电源的U、V两端子,Y、Z短接。
2) 接通交流电源,在绕组A、X间施加约50%UN的电压。
3) 用电压表测出电压UBY、UCZ、UBC,若UBC=│UBY-UCZ│,则首末端标记正确;若UBC=│UBY+UCZ│,则标记不对。
须将B、C两相任一相绕组的首末端标记对调。
4) 用同样方法,将B、C两相中的任一相施加电压,另外两相末端相联,定出每相首、末端正确的标记。
变压器原理及接线组别
一、变压器原理
变压器主要由两组由线圈组成的磁路组成,分别叫做输入线圈和输出线圈,这两组磁路之间被电压所隔离。
当交流电压施加在输入线圈上时,磁场经过输出线圈,就产生了变压的现象:输出线圈上的电压与输入线圈上的电压相比,明显增大或缩小。
变压器的原理是磁感应:当交流电压施加于输入线圈上时,就产生一个磁场,如果能把这个磁场引到输出线圈上,就能把输入线圈上的电压转换为输出线圈上的电压。
二、变压器接线组别
Y组别:Y组别可以理解为三个单相变压器组成的组别,每个单相变压器有一个输入线圈和一个输出线圈,输入线圈之间的电压是相等的,而输出线圈之间的电压可以是相等的也可以是不相等的可以通过调整输出线圈之间的相位来改变电压。
变压器接线组别表示方法
变压器接线组别表示方法是指在变压器接线端子上采用一定的符号或字母来标示不同的接线组别。
这种表示方法是为了方便安装、维护和调试变压器,并提供清晰的电气接线信息。
常见的变压器接线组别表示方法有以下几种:
1. Y连接组别表示方法:在三相变压器中,如果变压器的高压绕组和低压绕组都是星形(Y)连接,则用字母Y表示。
例如,Yyn0表示高压绕组和低压绕组都是星形连接,且对称接地。
2. Δ连接组别表示方法:在三相变压器中,如果变压器的高压绕组和低压绕组都是三角(Δ)连接,则用字母Δ表示。
例如,Dd0表示高压绕组和低压绕组都是三角形连接,且对称接地。
3. Y/Δ连接组别表示方法:在三相变压器中,如果变压器的高压绕组是星形(Y)连接,而低压绕组是三角形(Δ)连接,则用字母Y/Δ表示。
例如,Y/Δd11表示高压绕组是星形连接,而低压绕组是三角形连接,且低压绕组不对称接地。
4. Y/Δo连接组别表示方法:在三相变压器中,如果变压器的高压绕组是星形(Y)连接,而低压绕组是三角形(Δ)连接,并且低压绕组的中性点未连接到任何引线,则用字母Y/Δo表示。
例如,Y/Δo11表示高压绕组是星形连接,而低压绕组是三角形连接,中性点未连接到引线。
以上是常见的变压器接线组别表示方法,通过使用这些符号或字母,工程师和技术人员可以准确地了解变压器的接线方式,从而进行正确的安装、维护和调试工作。
这种标示方法遵循国际电工委员会(IEC)的标准,确保了国际上的统一性和一致性。
变压器接线组别与差动保护分析一、变压器接线组别变压器接线组别是指变压器的主、副绕组之间的接线方式。
变压器的接线组别决定了其输出电压和电流的相位关系,也决定了其运行时的电磁特性和电气性能。
在实际应用中,变压器接线组别的选择会根据设备的需求和使用环境作出相应的决策。
常见的变压器接线组别有以下几种:1. Yyn0组Yyn0组是指变压器的主、副绕组都是星形结构,外接零线直接接地。
这种接线组别在低压侧电流较大的情况下使用较为广泛,其输出的相位角为0度,因此被称为“零相移变压器”。
2. Ynd1组Ynd1组是指变压器的主、副绕组都是星形结构,但在中性线上接上一个经绕线制成的中性点,其输出的相位角为-30度,常用于变压器的中高压侧。
3. Yyn11组Yyn11组是指变压器的主绕组采用星形结构,副绕组为Y接法,输出的相位角为0度。
这种接线组别常用于一些特殊应用下,如电压升高器等。
4. Ynd11组Ynd11组类似于Ynd1组,但副绕组为Y连接。
其输出的相位角为-30度。
这种接线组别适用于特殊的应用场景中,如电压升高器等5. Dd0组Dd0组指变压器的主副绕组都是加粗的线圈,直接相连。
这种接线组别适用于大型的电力变压器中,其输出的相位角为0度。
二、差动保护差动保护是变压器保护的一种常用方式,主要用于检测变压器主副绕组之间的电流差别,借此判断是否存在局部短路或故障,然后进行保护动作。
通常情况下,差动保护装置由比率变比为1:1的电流互感器组成,放置于变压器主副绕组之间。
差动保护有以下几个基本原理:1. 理想互感器原理当变压器的主、副绕组电流完全相等时,互感器中两路信号的相位相反完全抵消,输出的信号为零。
当主、副绕组之间存在电流不平衡,互感器的输出电压就会不为零,此时差动保护装置便会动作。
2. 均流原理均流原理是指当变压器主、副绕组上的电流不平衡时,在变压器中会产生电流的交换,导致主、副绕组的平均电流发生变化,差动保护装置通过检测平均电流变化从而判断是否存在故障。
变压器的接线组别变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法;常见的变压器绕组有二种接法,即“三角形接线”和“星形接线”;在变压器的联接组别中“D表示为三角形接线,“Yn”表示为星形带中性线的接线,Y表示星形,n表示带中性线;“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB 330度(或超前30度)。
变压器的联接组别的表示方法是:大写字母表示一次侧(或原边)的接线方式,小写字母表示二次侧(或副边)的接线方式。
Y(或y)为星形接线,D(或d)为三角形接线。
数字采用时钟表示法,用来表示一、二次侧线电压的相位关系,一次侧线电压相量作为分针,固定指在时钟12点的位置,二次侧的线电压相量作为时针。
“Yn,d11”,其中11就是表示:当一次侧线电压相量作为分针指在时钟12点的位置时,二次侧的线电压相量在时钟的11点位置。
也就是,二次侧的线电压Uab滞后一次侧线电压UAB330度(或超前30度)。
变压器二个绕组组合起来就形成了4种接线组别:“Y,y”、“D,y”、“Y,d”和“D,d”。
我国只采用“Y,y”和“Y,d”。
由于Y连接时还有带中性线和不带中性线两种,不带中性线则不增加任何符号表示,带中性线则在字母Y后面加字母n表示。
n表示中性点有引出线。
Yn0接线组别,UAB与uab相重合,时、分针都指在12上。
“12”在新的接线组别中,就以“0”表示。
(一)变压器接线组别变压器的极性标注采用减极性标注。
减极性标注是将同一铁心柱上的两个绕组在某个瞬间相对高电位点或相对低电位点称为同极性,标以同名端“A”、“a”或“·”.采用减极性标注后,当电流从原绕组“A”流入,副绕组电流则由“a”流出。
变压器的接线组别是三相权绕组变压器原,副边对应的线电压之间的相位关系,采用时钟表示法。
分针代表原边线电压相量,并且将分外固定指向12上,时针代表对应的副边线电压相量,指向几点即为几点钟接线。
配电变压器常用的接线组别
(1) Yyn0:其中Y表示高压绕组为星形接线,y表示低压绕组为星形接线,n表示从二次侧绕组中点引出中性线,0表示高压与低压的线电压相位相同。
可作为三相四线制或三相五线制的供电输出,用于容量不大的配电变压器,供应动力和照明负载。
(2) Dyn11:其中D表示高压绕组为三角形接线,y表示低压绕组为星形接线,n表示二次侧绕组中性点直接接地并有中性线引出,11表示高压与低压的线电压相位差30°。
常用于我国的TN或TT系统接地式低压电网中。
(3) Yd11:即一次侧绕组接成星形,二次侧绕组接成三角形,一般作为10kV或35kV电网的供电变压器和发电厂的厂用变压器等。
二次侧绕组接成三角形,是为了消退3次谐波电压。
(4) YNd11:即一次侧绕组接成星形,并从中性点再引出中性线直接接地,二次侧绕组接成三角形。
高压绕组接成星形比接成三角形承受电压低√3倍,因而能带来很好的经济效益,一般用在110kV及以上中性点直接接地的电力系统中。
1。
变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法;
常见的变压器绕组有二种接法,即“三角形接线”和“星形接线”;在变压器的联接组别中“D表示为三角形接线,“Yn”表示为星形带中性线的接线,Y表示星形,n表示带中性线;“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度(或超前30度)。
变压器的联接组别的表示方法是:大写字母表示一次侧(或原边)的接线方式,小写字母表示二次侧(或副边)的接线方式。
Y(或y)为星形接线,D(或d)为三角形接线。
数字采用时钟表示法,用来表示一、二次侧线电压的相位关系,一次侧线电压相量作为分针,固定指在时钟12点的位置,二次侧的线电压相量作为时针。
“Yn,d11”,其中11就是表示:当一次侧线电压相量作为分针指在时钟12点的位置时,二次侧的线电压相量在时钟的11点位置。
也就是,二次侧的线电压Uab滞后一次侧线电压UAB330度(或超前30度)。
变压器二个绕组组合起来就形成了4种接线组别:“Y,y”、“D,y”、“Y,d”和“D,d”。
我国只采用“Y,y”和“Y,d”。
由于Y连接时还有带中性线和不带中性线两种,不带中性线则不增加任何符号表示,带中性线则在字母Y后面加字母n表示。
n表示中性点有引出线。
Yn0接线组别,UAB与uab相重合,时、分针都指在12上。
“12”在新的接线组别中,就以“0”表示。
变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法;
常见的变压器绕组有二种接法,即“三角形接线”和“星形接线”;在变压器的联接组别中“D表示为三角形接线,“Yn”表示为星形带中性线的接线,Y表示星形,n表示带中性线;“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB 330度(或超前30度)。
变压器的联接组别的表示方法是:大写字母表示一次侧(或原边)的接线方式,小写字母表示二次侧(或副边)的接线方式。
Y(或y)为星形接线,D(或d)为三角形接线。
数字采用时钟表示法,用来表示一、二次侧线电压的相位关系,一次侧线电压相量作为分针,固定指在时钟12点的位置,二次侧的线电压相量作为时针。
“Yn,d11”,其中11就是表示:当一次侧线电压相量作为分针指在时钟12点的位置时,二次侧的线电压相量在时钟的11点位置。
也就是,二次侧的线电压Uab滞后一次侧线电压UAB330度(或超前30度)。
变压器二个绕组组合起来就形成了4种接线组别:“Y,y”、“D,y”、“Y,d”和“D,d”。
我国只采用“Y,y”和“Y,d”。
由于Y连接时还有带中性线和不带中性线两种,不带中性线则不增加任何符号表示,带中性线则在字母Y后面加字母n表示。
n表示中性点有引出线。
Yn0接线组别,UAB与uab相重合,时、分针都指在12上。
“12”在新的接线组别中,就以“0”表示。
(一)变压器接线组别
变压器的极性标注采用减极性标注。
减极性标注是将同一铁心柱上的两个绕组在某个瞬间相对高电位点或相对低电位点称为同极性,标以同名端“A”、“a”或“·”.采用减极性标注后,当电流从原绕组“A”流入,副绕组电流则由“a”流出。
变压器的接线组别是三相权绕组变压器原,副边对应的线电压之间的相位关系,采用时钟表示法。
分针代表原边线电压相量,并且将分外固定指向12上,时针代表对应的副边线电压相量,指向几点即为几点钟接线。
变压器空载运行中,Yyn0接线组别高压侧为“Y”接线,激磁电流为正弦波。
由于变压器磁化曲线的非线性,铁芯磁通为平顶波,含有三次谐波成分较大,对于三芯柱铁芯配变,奇次磁通无通路,只有通过空气隙、箱壁、夹紧螺栓形成通路,这样就增加了磁滞及涡流损耗;Dyn11接线中,奇次谐波电流可在高压绕组环流,这样铁芯中的磁通为正弦波,不会产生前者的损耗。
同容量的配变空载损耗Dyn11接线比Yyn0接线可减少10%。
负载运行中,若二次侧负载不对称,各项均有零序电流,其值为中线电流的1/3,零序电流在配变铁芯中产生零序磁通,Yyn0接线的配变高压侧没有零序电流与之去磁,零序磁通在变压器铁芯柱中无通路,只能通过空气隙、箱壁、夹紧螺栓形成回路,产生附加损耗,鉴于此,大容量变压器不宜采用Yyn0接线,最
大容量1800kVA,并规定Yyn0接线变压器中性线电流不应超过低压侧额定电流的25%;Dyn11接线中,一次绕组的零序电流可以在绕组环流,反过来可削弱二次绕组的零序磁通,不致使零序磁通造成配变的过热,因此中性线电流几乎可达相线电流值(一般能达到相线电流的80%),规程规定Dyn11接线变压器中性线电流不应超过低压侧额定电流的40%,所以Dyn11接线能使配变容量尽可能得到充分利用,同时也降低了损耗,同容量的配变负载损耗Dyn11接线比Yyn0接线可减少20%
对于供电质量来说,对于Yyn0接线的配变,由于二次零序磁通未被去磁,零序阻抗大,因此零序电压也较大;而Dyn11接线中由于一次零序磁通的去磁,使铁芯中合成零序磁通很小。
据实测数据发现,同容量的配变Yyn0接线零序阻抗比Dyn11接线大8~10倍.这样在同样的零序电流下,零序电压前者比后者大8~10倍,从而造成Yyn0接线配变中性点产生较大偏移,相电压不对称程度严重.
当低压母线处发生单相短路时,由于Dyn11接线配变零序阻抗小,因此Dyn11接线要比Yyn0接线单相短路大得多,这样低压总开关过流保护的灵敏度也高得多,对于高压侧,由于Dyn11接线低压单相短路电流对高压侧的穿越电流也大,当高压侧过流继电保护兼作低压单相接地保护时,其灵敏度也比Yyn0接线大.
尽管Dyn11接线有许多优点,但是两种接线组别的配变在农村低压电力技术规程(DL/T 499—2001)中规定都是允许的,两种接线组别的配变优缺点及适用围见
下表1。
表1 Yyn0和Dyn11接线组别的配变优缺点及适用围
来源:输配电设备网
变压器允许并联运行具备的三个条件:
①额定电压及变比相同,变比相差不宜大于0.5%;
②接线组别必须相同;
以上两个条件保证空载运行时,绕组不会有环流;
③阻抗电压相等, 相差不超过10%,保证负荷分配与容量成正比,即负荷率
相等。
同时为了避免负荷分配不合理,对于并列运行的变压器的容量之比一般不宜超过3:1,使并列运行变压器的容量均能充分利用,同时限制了配变的短路电压值相差不致过大。
三个条件中, 接线组别必须相同的条件必须严格保证. 在10kV三相配变中,如果两台的接线组别分别是Yyn0和Dyn11,则它们一次侧线电压的相位差是30°。
一次侧有电势差⊿E1=2E1sin15°=0.518 E1,作用在两配变一次绕组构成的闭合回路中。
由于变压器本身的漏抗很小,这样大的电势差将在两变压器中产生很大的循环电流,可能使变压器的绕组烧坏,故这样不同的接线组别的配变绝对不允许并联运行。
因此在10kV配变并列运行前的安装应注意的事项:
①检查变压器铭牌,看是否符合并列运行的基本条件;
②检查变压器高、低压侧接线是否正确
③检查变压器调压分接头是否在同一档位,安装时必须置于同一档位。
参考文献
1.汤继东著低压配电常见问题分析. 中国电力.2006年4月
2.天友主编供用电工人职业技能培训教材——配电线路中国电力.2006年3月
3.关城主编供用电工人技能手册——配电线路中国电力.2004年11月
4.许实章主编电机学机械工业1988年11月第二版
判断变压器接线组别及其差动保护接线简易法
一)变压器接线组别
变压器的极性标注采用减极性标注。
减极性标注是将同一铁心柱上的两个绕组在某个瞬间相对高电位点或相对低电位点称为同极性,标以同名端“A”、“a”或“·”.采用减极性标注后,当电流从原绕组“A”流入,副绕组电流则由“a”流出。
变压器的接线组别是三相权绕组变压器原,副边对应的线电压之间的相位关系,采用时钟表示法。
分针代表原边线电压相量,并且将分外固定指向12上,时针代表对应的副边线电压相量,指向几点即为几点钟接线。
(二)判断变压器接线组别及其差动保护接线
进行简易判断时,假设变压器接有纯电阻负载,则原、副绕组任一相的根电压与该绕组中的电流同相位.同一铁心柱上的原、副绕组电流为同相位,即原边由“A”端流入,副边由“a”端流出,变压器接线如图1时,其相量图如图2
所示。
设原边相电压UA为基准,指向12上,原边电流IA与UA同相位,同一铁
心柱原,副绕组中的电流同相位,副边对应相的根电压Ua与流过该绕组中的电流Ia同相位。
即可判断此接线为Y/Y-12接线组。
变压器差动保护在正常运行及外部故障时,流入差回路的电流为变压器两侧电流互感器二次电流的和。
可将变压器两侧电流互感器行成两个三相电源向三相负载——三块差动继电器供电。
若两个电源的电流相位相反,则流入负载的电流相量和为零。
接线如图3所示时,变压器高压侧的电流互感器LH接成Y/Y-12,低压倒电流互感器LH接成Y/Y-6。
则两侧电流互感器同名相二次测电流IA2与Ia2相位相反。
如图4所示。
流入差回路的电流为互感器同名相二次电流的和。
若变压器的变比分。
等于两侧电流互感器变比nB=nLH=WLH’/WLH,则流入差回路的电流为零,即IA2十Ia2=0。
Y/Δ一11接线的变压器,由于变压器原边电流IA落后于副边电流Ia30?,即使两侧电流互感器流入差回路的电流数值相等,在差回路中仍有一个不平衡电流Ibp=2I2sin30?/2。
消除此不平衡电流的方法是将变压器Y接侧的电流互感器LH的二次侧接成Δ,使电流互感器二次侧流入差回路的电流移相。
为使两侧互感器二次侧流入差回路的电流相位相反,在Y/Δ一11接线的变压器Δ侧的电流互感器LH’若按成Y/Y-12,则变压器Y接线的电流互感器LH需接成Y/Δ一5。
如图5所示,电流互感器LH流入差回路的电流IA2=IB2’一IA2’,不考虑互感器角误差的情况下,IB2’与IB同相位,IA2’与IA同相应,(IB一IA)的相量指向5点,为Y/Δ一5接线,其相量图见图6(a).电流互感器LH’流入差回路的电流Ia2与Ia同相位,指向11点,故Ia2与IA2反相,若其值相等,则流入差回路的电流为零,其相量图见图6,
采用简易判断法,只要假设副边接有三相对称纯电阻负载,由电压与电流同相位的关系,作出电流电压相量图,根据同名相(如A相)的相电压的相位关系,很容易判断出为几点钟接线。
此法对判断三相变压器或电流互感器的接线组别具有实用性和简便性。
