无线传感器网络技术在智能电网中的应用第一章简介无线传感器网络技术（Wireless Sensor Network，WSN）是一种由大量分布式的、微型的、可配置的无线传感器节点构成的网络。
在WSN中，每个节点都具有一定的感知能力、通讯能力和计算能力。
同时，这些节点还能够自组织，形成一个全局的网络结构。
WSN在国防、环境监测、智能建筑等领域中有着广泛的应用，而在智能电网中的应用也越来越受到关注。
第二章智能电网的概念及其特点智能电网是一种在电力生产、输电、配电和终端使用等环节中应用新技术、新设备、新管理方法，以提高电网运行效率、安全性、可靠性和灵活性为目的的高级电力供应系统。
具体来说，智能电网的特点包括：（1）单向供电转向双向供电；（2）包括分布式发电、储能和用电等多个方面；（3）细粒度调度，以达到最佳的能源利用效率；（4）网络化架构，使各个设备之间能够实现信息共享。
第三章无线传感器网络技术在智能电网中的应用3.1 监测和控制在智能电网中，将大量无线传感器节点部署在电力生产、输电、配电环节中，可以实时地对电力设备的状态进行监测，并采用自动控制方法，对设备进行故障诊断、预警和控制，从而提高电网运行的安全性和可靠性。
例如，在太阳能光伏电站和风力发电场中，可以通过WSN实现对发电效率、电量以及组件状态等方面的监测和控制。
3.2 能源管理WSN在智能电网中还可以用于能源管理。
通过部署大量的无线传感器节点，对能源消耗情况、能源生产情况以及能源分配情况进行实时监测和控制，从而实现对电力资源的高效利用。
此外，WSN还可以用于能源优化调度，在电力供需不平衡的情况下，通过对能源消耗和生产情况进行精细调度，保证电力供应的稳定性和可靠性。
3.3 市场化交易智能电网的发展不仅仅是一种技术革新，还伴随着能源市场的变革。
WSN在智能电网中的应用可以促进能源市场的有效运行。
通过WSN的实时监测和控制，能够更加准确地了解能源消费和生产情况，以便进行市场化交易，并从中获得更多的经济效益。

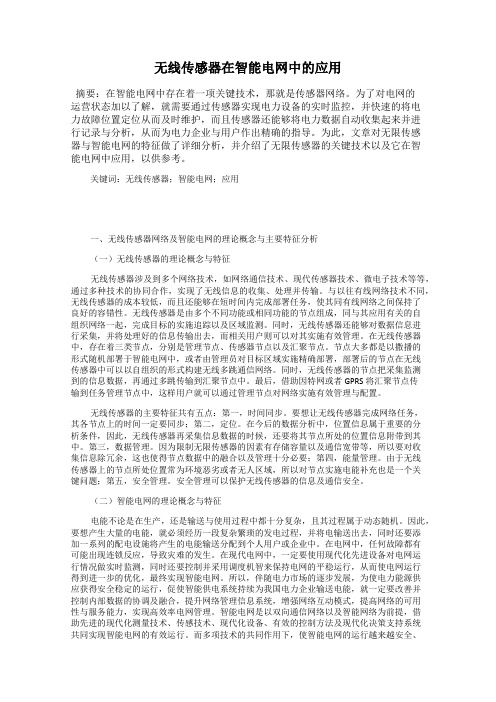

无线传感器在智能电网中的应用摘要：在智能电网中存在着一项关键技术，那就是传感器网络。
为了对电网的运营状态加以了解，就需要通过传感器实现电力设备的实时监控，并快速的将电力故障位置定位从而及时维护，而且传感器还能够将电力数据自动收集起来并进行记录与分析，从而为电力企业与用户作出精确的指导。
为此，文章对无限传感器与智能电网的特征做了详细分析，并介绍了无限传感器的关键技术以及它在智能电网中应用，以供参考。
关键词：无线传感器；智能电网；应用一、无线传感器网络及智能电网的理论概念与主要特征分析（一）无线传感器的理论概念与特征无线传感器涉及到多个网络技术，如网络通信技术、现代传感器技术、微电子技术等等，通过多种技术的协同合作，实现了无线信息的收集、处理并传输。
与以往有线网络技术不同，无线传感器的成本较低，而且还能够在短时间内完成部署任务，使其同有线网络之间保持了良好的容错性。
无线传感器是由多个不同功能或相同功能的节点组成，同与其应用有关的自组织网络一起，完成目标的实施追踪以及区域监测。
同时，无线传感器还能够对数据信息进行采集，并将处理好的信息传输出去，而相关用户则可以对其实施有效管理。
在无线传感器中，存在着三类节点，分别是管理节点、传感器节点以及汇聚节点。
节点大多都是以撒播的形式随机部署于智能电网中，或者由管理员对目标区域实施精确部署，部署后的节点在无线传感器中可以以自组织的形式构建无线多跳通信网络。
同时，无线传感器的节点把采集监测到的信息数据，再通过多跳传输到汇聚节点中。
最后，借助因特网或者GPRS将汇聚节点传输到任务管理节点中，这样用户就可以通过管理节点对网络实施有效管理与配置。
无线传感器的主要特征共有五点：第一，时间同步。
要想让无线传感器完成网络任务，其各节点上的时间一定要同步；第二，定位。
在今后的数据分析中，位置信息属于重要的分析条件，因此，无线传感器再采集信息数据的时候，还要将其节点所处的位置信息附带到其中。
无线传感器网络在电力系统中的应用无线传感器网络（Wireless Sensor Network, WSN）是一种由大量分布式无线传感器节点组成的网络，每个节点可通过无线通信相互连接并处理数据，以实现对于环境或网络中各种物理量的监测和测量。
电力系统是一种高度复杂和分布式的网络结构，具有广泛的应用，因此，利用无线传感器网络来监测和控制电力系统已成为一个热门的研究领域。
本篇文章将会探讨无线传感器网络在电力系统中的应用。
无线传感器网络在电力系统中的应用领域无线传感器网络在电力系统中的应用范围非常广泛。
例如，它可以用于电力系统中各个节点的实时监测、电力系统中长距离输电线路的状态监测、电力系统中的故障诊断等等。
在电力系统的监测领域中，无线传感器网络可以帮助电力系统监测各个节点之间的电流、电压、电力负载等各项指标的变化情况。
通过对这些指标的监测，可以有效地控制电力系统的运行，提高电力系统的效率和可靠性。
在电力系统的状态监测方面，无线传感器网络可以利用传感器节点的数据采集功能，实现对长距离的输电线路进行状态监测。
在电力系统中，由于输电线路的长度较长，因此在实现状态监测时面临着较大的挑战。
利用无线传感器网络可以有效地克服这一挑战，提高对输电线路的状态监测精度和可靠性。
在电力系统的故障诊断领域中，无线传感器网络可以提供对电力系统中故障信息的实时监测，从而实现对电力系统中各个节点中潜在故障的及早诊断。
这对于提高电力系统的安全性和可靠性具有重要意义。
无线传感器网络在电力系统中的应用技术在无线传感器网络在电力系统中的应用过程中，需要充分考虑到传感器节点的选择、传感器硬件的性能和电力系统运行的特点等诸多方面的技术问题。
传感器节点的选择：传感器节点的选择是无线传感器网络在电力系统中应用的关键步骤。
在进行节点选择时，需要考虑节点的传感器类型、传感器数量、节点通信协议等等因素。
传感器硬件的性能：由于无线传感器网络的应用环境比较复杂，传感器硬件的可靠性和稳定性都十分重要。
无线传感网络在电力系统中的应用随着科技的不断发展，无线传感网络在各个领域的应用越来越广泛。
在电力系统中，无线传感网络也发挥着重要的作用。
本文将探讨无线传感网络在电力系统中的应用，并分析其优势和挑战。
一、无线传感网络简介无线传感网络是由大量分布式的传感器节点组成的网络，这些节点能够感知环境中的各种参数，并将数据通过无线通信传输到中心节点或其他节点。
无线传感网络具有自组织、自适应、低功耗等特点，适用于各种复杂环境。
二、无线传感网络在电力系统中的应用1. 监测电力设备状态无线传感网络可以部署在电力设备上，实时监测设备的温度、振动、电流等参数，及时发现设备的故障或异常情况。
通过无线传感网络，可以实现对电力设备的远程监控和管理，提高设备的可靠性和安全性。
2. 智能电网无线传感网络可以应用于智能电网中，实现对电网的实时监测和管理。
通过无线传感网络，可以收集电网中各个节点的电压、电流、功率等参数，实时分析电网的运行状态，及时发现电网中的故障和异常情况，并采取相应的措施进行修复。
无线传感网络还可以实现对电网的远程控制，提高电网的可靠性和稳定性。
3. 能源管理无线传感网络可以应用于电力系统的能源管理中。
通过无线传感网络，可以实时监测电力系统的能耗情况，分析能耗的变化趋势，提供能源管理的决策支持。
无线传感网络还可以实现对电力系统的远程控制，调整电力系统的运行模式，优化能源利用效率。
三、无线传感网络在电力系统中的优势1. 灵活性无线传感网络可以灵活部署在电力系统的各个节点，不受布线限制。
传感器节点可以根据需要进行增加或减少，方便扩展和维护。
2. 实时性无线传感网络可以实时采集电力系统中的各种参数，并将数据实时传输到中心节点或其他节点。
这样可以及时发现电力系统中的故障和异常情况，提高故障处理的效率。
3. 低成本相比传统的有线传感网络，无线传感网络的部署和维护成本更低。
无线传感网络不需要布线，减少了材料和人力成本。
同时，无线传感网络的传感器节点可以使用低功耗的芯片，延长了节点的使用寿命。

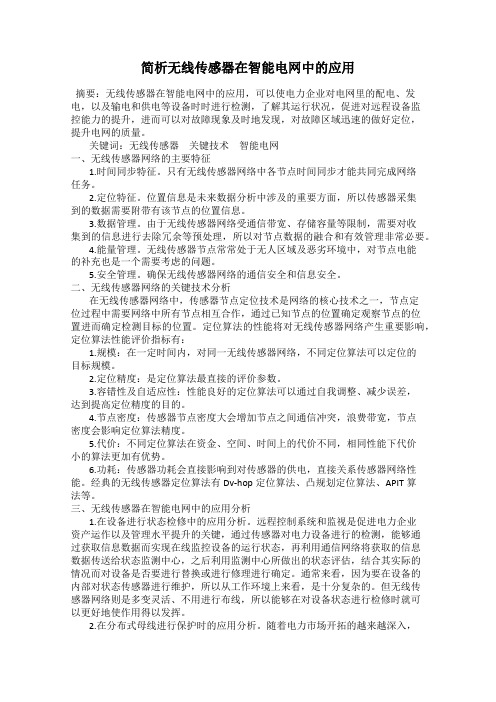

简析无线传感器在智能电网中的应用摘要：无线传感器在智能电网中的应用，可以使电力企业对电网里的配电、发电，以及输电和供电等设备时时进行检测，了解其运行状况，促进对远程设备监控能力的提升，进而可以对故障现象及时地发现，对故障区域迅速的做好定位，提升电网的质量。
关键词：无线传感器关键技术智能电网一、无线传感器网络的主要特征1.时间同步特征。
只有无线传感器网络中各节点时间同步才能共同完成网络任务。
2.定位特征。
位置信息是未来数据分析中涉及的重要方面，所以传感器采集到的数据需要附带有该节点的位置信息。
3.数据管理。
由于无线传感器网络受通信带宽、存储容量等限制，需要对收集到的信息进行去除冗余等预处理，所以对节点数据的融合和有效管理非常必要。
4.能量管理。
无线传感器节点常常处于无人区域及恶劣环境中，对节点电能的补充也是一个需要考虑的问题。
5.安全管理。
确保无线传感器网络的通信安全和信息安全。
二、无线传感器网络的关键技术分析在无线传感器网络中，传感器节点定位技术是网络的核心技术之一，节点定位过程中需要网络中所有节点相互合作，通过已知节点的位置确定观察节点的位置进而确定检测目标的位置。
定位算法的性能将对无线传感器网络产生重要影响，定位算法性能评价指标有：1.规模：在一定时间内，对同一无线传感器网络，不同定位算法可以定位的目标规模。
2.定位精度：是定位算法最直接的评价参数。
3.容错性及自适应性：性能良好的定位算法可以通过自我调整、减少误差，达到提高定位精度的目的。
4.节点密度：传感器节点密度大会增加节点之间通信冲突，浪费带宽，节点密度会影响定位算法精度。
5.代价：不同定位算法在资金、空间、时间上的代价不同，相同性能下代价小的算法更加有优势。
6.功耗：传感器功耗会直接影响到对传感器的供电，直接关系传感器网络性能。
经典的无线传感器定位算法有Dv-hop定位算法、凸规划定位算法、APIT算法等。
三、无线传感器在智能电网中的应用分析1.在设备进行状态检修中的应用分析。
无线传感器网络在智能电网中的技术创新智能电网是指通过信息与通信技术的应用，将传统电网升级为具备智能化、自动化、可持续发展等特点的电力系统。
而无线传感器网络（WSN）作为一种新兴的通信技术，正逐渐在智能电网中发挥着重要的作用。
本文将探讨无线传感器网络在智能电网中的技术创新。
首先，无线传感器网络的应用使得智能电网具备了更高的可靠性。
传统电网中，电力设备的状态监测主要依赖于人工巡检，这种方式存在着盲区和延迟等问题。
而无线传感器网络的引入，可以实时监测电力设备的状态，及时发现故障并进行修复，从而提高了电网的可靠性。
例如，通过在变电站、配电箱等关键设备上部署传感器节点，可以实时监测电流、电压、温度等参数，及时预警并采取措施，避免设备故障引发的事故。
其次，无线传感器网络的应用使得智能电网具备了更高的能源效率。
传统电网中，能源的分配和利用通常是固定的，无法根据实际需求进行灵活调整。
而无线传感器网络的引入，可以实时监测电力负荷、能源消耗等信息，通过智能算法进行优化调度，实现能源的高效利用。
例如，通过在用户端部署传感器节点，可以实时监测用户的用电情况，根据不同时间段和不同用户的需求进行动态调整，实现电力供需的平衡，提高能源的利用效率。
此外，无线传感器网络的应用还使得智能电网具备了更高的安全性。
传统电网中，由于信息传输和控制系统的脆弱性，容易受到黑客攻击和恶意破坏。
而无线传感器网络的引入，可以实现电网的分布式监控和管理，将控制节点和传感器节点分散在不同的位置，降低了系统遭受攻击的风险。
同时，无线传感器网络还可以通过加密算法和身份认证技术等手段，保护传输的数据安全，提高电网的安全性。
最后，无线传感器网络的应用还使得智能电网具备了更高的可持续发展性。
传统电网中，由于能源的有限和环境污染等问题，电力系统的可持续发展面临着挑战。
而无线传感器网络的引入，可以实现对电力系统的实时监测和管理，提高能源的利用效率，降低能源的浪费，从而推动电力系统向可持续发展的方向转变。
无线传感器网络在智能电网中的应用随着科技的不断发展，智能电网已经成为当下城市的一个热门话题。
智能电网是一种基于先进传感器技术、通信技术和信息技术，实现对电力系统的智能监测、控制和管理的系统。
在智能电网中，无线传感器网络起到了至关重要的作用。
一、什么是无线传感器网络无线传感器网络（Wireless Sensor Network，WSN）是一种由多个传感器节点组成的网络，这些节点能够感知环境中的各种物理量，并将收集到的数据通过网络传输到目标地点进行处理和分析。
每个传感器节点通常由一个传感器、一个处理器、一个无线通信模块和一个电源组成。
与传统的传感器网络不同，无线传感器网络可以无缝地连接到互联网，实现远程监测和控制。
同时，无线传感器网络具有自组织和自适应的特点，通过自动调整节点之间的通信拓扑结构，能够适应网络拓扑的变化。
二、1. 实时监测和故障诊断无线传感器网络可以部署在智能电网的各个环节，如发电厂、变电站、输电线路等，实时监测电网的状态和运行情况。
传感器节点能够感知电力系统中的电流、电压、功率等重要参数，并将这些数据传输到集中的监测中心。
通过对这些数据的分析和处理，可以及时发现电力系统中的故障和异常情况，提前采取措施，避免更大的损失。
2. 能源管理和优化无线传感器网络还可以用于智能电网的能源管理和优化。
传感器节点可以收集电力系统中各个环节的能耗数据，通过数据分析和建模，找出能耗高的环节和潜在的节能措施。
同时，传感器节点还可以实时监测电力系统中各个设备的工作状态和负载情况，把握电力需求的变化，使能源调度更加合理和高效。
3. 安全监测和预警无线传感器网络还可以用于智能电网的安全监测和预警。
通过在关键节点部署传感器节点，实时监测电网中的电压波动、电流异常等情况，及时发现电力系统中的变化和故障，避免电力事故的发生。
同时，通过建立预警系统，传感器节点可以向监测中心发送预警信息，提醒工作人员采取相应措施，保障电力系统的安全稳定运行。
无线传感网络在电力系统中的应用随着科技的迅猛发展，特别是在信息技术和通信技术的进步下，无线传感网络（Wireless Sensor Networks，WSN）逐渐成为各个领域的重要组成部分。
电力系统作为现代社会的基础设施，对高效、安全的管理有着迫切的需求。
无线传感网络以其灵活性、适应性和低成本等优势，正在电力系统中发挥着日益重要的作用。
本篇文章将详细探讨无线传感网络在电力系统中的应用现状、关键技术以及未来发展方向。
无线传感网络概述无线传感网络是由大量相互连接的传感器节点组成的网络，这些节点能够监测环境变化并通过无线通信将数据传送到中心处理单元。
WSN具有自组织、自适应、低功耗等特性，这使得它在不同的应用场景中表现出了较好的灵活性和稳定性。
在电力系统中，WSN可以用于监测设备状态、采集环境信息、优化资源配置等，提高了系统的可视化和智能化水平。
电力系统面临的挑战随着电力需求的持续增长，传统电力系统面临诸多挑战，包括但不限于：设备老化：许多电力设施运行多年，导致故障率上升。
供需不平衡：由于可再生能源的大量接入，发电与用电之间的平衡变得困难。
环境问题：对环境友好的能源管理需求不断上升。
安全隐患：电力基础设施是国家关键基础设施，安全风险不可忽视。
因此，亟需引入高效的新技术来解决上述问题，而无线传感网络正是应对这些挑战的重要手段。
无线传感网络在电力系统中的主要应用设备状态监测无线传感网络能够实时监测电力设备的状态，如变压器、开关柜、电缆等。
通过布置无线传感器，可以采集温度、振动、湿度等参数，并将这些数据实时发送到数据中心。
利用数据分析技术，可以及时识别出潜在故障，从而避免重大事故。
例如，在变压器监测中，通过安装温度与气体传感器，有助于判断变压器内部的绝缘状态和故障类型。
在接收到异常数据时，可以及时进行检修，确保设备安全可靠运行。
环境监测电力系统对环境因素极为敏感，如气温、湿度、风速等都可能影响供电质量与稳定性。
无线传感器网络技术在智能电网中的应用倪霞摘要：随着我国社会经济水平的提升以及科学技术水平的发展，我国的电力企业也得到了较为全面的发展。
在电力企业当中电网建设以及运营关系着电力企业的市场竞争水平，而随着互联网技术的发展，智能科技逐渐在各行各业中起着重要的角色。
而智能电网作为互联网相关技术在电网当中的应用，其能够有效的改善电网运行的安全性，而无线传感器作为电力技术当中的一个重要组成成分，在智能电网当中发挥着越来越大的作用，也是我国智能电网的发展的重要推动作用之一。
并且伴随着我国智能电网相关技术水平的提升，对于无线传感器网络技术的要求也越来越高，该技术的发展能够直接影响到电力企业智能电网的安全运营情况，因而了解智能电网的相关概念以及无线传感器网络技术在智能电网中的应用显得尤其重要。
因而本文将从智能电网的相关概念以及发展现状出发，简要论述无线传感器技术的相关内容，并对其在智能电网中的应用进行具体的论述与分析，以期能够有效的提高电力企业智能电网的发展水平，进而有效的提高电力企业的经济效益的提升。
关键词：无线传感网络技术；智能电网；应用引言随着我国电力企业的不断改革与发展，其对于我国国民经济的发展中的促进越来越大，并且随着人们生活水平以及工业产生的需求的提高，人们对于电力系统的要求也在逐步提升，而智能化电网能在一定程度上保证电网的效率以及安全性，也是我国电网的必然的发展趋势以及未来的研究重点，智能电网的逐步完善能够对我国经济的发展起到积极的促进作用。
随着智能电网的逐步普及与发展，相应的技术也在逐步的发展，其中无线传感器网络技术在其中起着重要的作用。
无线传感器技术的发展与运用极大的促进了我国智能电网的运行效率以及防护安全性，无线传感技术的发展与运用直接影响到智能电网的运行效率，因而本文将从智能电网的概念以及发展现状出发，简要介绍无线传感器技术，并在此基础上具体论述无线传感器在智能电网中的应用情况，以期能够在加深人们对于智能电网了解的基础上，提高无线传感技术在其中的应用水平，以便增加智能电网的运行效率，进而有效的促进我国智能电网的发展水平，在此基础上有效的促进我国国民经济的健康发展。
无线传感网在智能配电网中的应用
发表时间：2016-04-28T16:26:18.650Z 来源：《电力设备》2015年第12期供稿作者：王瑾
[导读] 国网浙江省供电公司杭州供电公司无线传感网（WSN）近年来在各个领域得到了广泛的应用，具有广阔的应用前景。
（国网浙江省供电公司杭州供电公司 310019）
摘要无线传感网（WSN）近年来在各个领域得到了广泛的应用，具有广阔的应用前景。
根据其超低功耗、自组织网络、低成本等特点，可以解决电力通讯末端一公里的问题，应用于智能配电网。
文章分析了无线传感网在智能配电网中的网络架构和如何实现信息安全等问题。
关键词无线传感网、终端通信接入网、智能配电网、路由、安全
引言
无线传感网 (Wireless Sensor Networks, 简称WSN)技术是一种近距离、低复杂度、低功耗、低数据速率、低成本的双向无线通信技术，是一种基于IEEE 802.15.4无线标准的组网、安全和应用软件方面的技术。
无线传感网WSN(Wireless Sensor Networks)综合了传感器技术、嵌入式系统技术、网络无线通信技术、分布式信息处理技术等，能够通过各类集成化的微型传感器节点实时监测、感知和采集各种环境或监测对象的信息，而每个传感器节点都具有无线通信功能，并组成一个无线网络，将测量数据通过自组多跳的无线网络方式传送到监控中心。
无线传感网的一大特点是没有数据传输线，方便部署，因此可以广泛的应用于环境监测、城市管理、医疗卫生、智能家居、国防军事、仓储管理等领域。
随着智能配电建设的深入推进，配电网络复杂而庞大，配电自动化的要求越来越高。
配电通信网络作为智能配电网的基础支撑，是实现配电网信息化、自动化的关键所在。
为统筹配电和用电通信网络的建设，国家电网公司提出了终端通信接入网的概念。
终端通信接入网是电力系统通信网的重要组成部分，是骨干通信网的延伸，包括10kV
终端通信接入网和0.4kV终端通信接入网。
10kV终端通信接入网是面向配电网开关站、配电室、环网柜、配电线路等，目前在使用的业务主要是配电自动化。
0.4kV终端通信接入网是面向用户的网络。
2研究动态及特点
2.1研究动态
无线传感网在国外的发展已有一两百年的历史，它诞生于电气时代，电气时代广泛使用模拟电压技术，传感器也不例外。
近年来，无线传感网研究几乎是呈爆炸式发展，美国麻省理工学院、哈佛大学、康奈尔大学、斯坦福大学等世界著名大学，以及包括Inter、Microsoft、IBM、DUST、Crossbow在内的著名企业都纷纷开展无线传感网方面的研究。
与此同时，无线传感网的应用研究也在全面展开，无线传感网逐渐从实验室原型系统走向大规模实际应用的阶段，在旧金山，200个联网WSN节点已被部署在金门大桥。
这些节点用于确定大桥从一边到另一边的摆动距离-可以精确到在强风中为几英尺。
当节点检测出移动距离时，它将把该信息通过WSN传递出去，进行数据分析。
任何与当前天气情况不吻合的异常读数都可能预示着大桥存在隐患。
系统将根据这一信息通知工程师对其进行修缮，以确保桥梁在遭受地震或其它自然灾害时仍保持完好无损。
无线传感网还越来越多的应用于智能医疗、智能家居等领域。
2.2主要特点
无线传感器网络与传统无线网络相比具有许多独特的性质。
（1）规模大。
为了获取精确信息，在监测区域通常部署大量传感器节点。
传感器可以分布在很广泛的地理区域，感知的范围也很大。
（2）自组织。
无线传感网是由对等节点构成的网络，不存在中心控制。
管理和组网都非常简单灵活。
在传感器网络使用过程中，部分传感器节点由于能量耗尽或环境因素造成失效，也有一些节点为了弥补失效节点、增加监测精度而补充到网络中，这样在传感器网络中的节点个数就动态地增加或减少，从而使网络的拓扑结构随之动态地变化。
（3）动态性。
传感器网络的拓扑结构可能因为下列因素而改变：环境因素或电能耗尽造成的传感器节点故障或失效；环境条件变化可能造成无线通信链路带宽变化，甚至时断时通；传感器网络的传感器、感知对象和观察者这三要素都可能具有移动性；新节点的加入。
这就要求传感器网络系统要能够适应这种变化，具有动态的系统可重构性。
（4）可靠性。
无线传感网节点可以工作在露天环境中，遭受日晒、风吹、雨淋，甚至遭到人或动物的破坏。
传感器节点非常坚固，不易损坏，适应各种恶劣环境条件
（5）集成化。
传感器节点的功耗低，体积小，价格便宜，实现了集成化。
其中，微机电系统技术的快速发展为无线传感器网络接点实现上述功能提供了相应的技术条件。
（6）多跳网络路由。
无线传感网络的节点由于发射功率有限，当它与覆盖范围外的节点进行通信时，需要中间节点的转发，要求网络具有多跳路由。
而且无线传感器网络的多跳路由是由普通节点协作完成，无需专门的路由设备。
在配电网中的应用
3.1应用分析
无线传感网的特点是低成本、大容量。
实际中的系统速率并不高，一般为20Kbps－250kbps。
因此无线传感网只适用于电力低速数据网，作为全面实现配配电自动化的通信技术补充手段。
可应用于配电系统内的自管站两遥信号传输、环境数据、设备数据、路灯数据等。
杭州供电公司已建设的10kV终端通信接入网主要采用以光纤专网为主，中压载波自组网为辅的技术方案，其中，光纤专网通信方式采用以太网无源光网络（EPON）技术。
光网络布到开关站。
站内末端500－1000米使用无线传感网进行无线数据网覆盖。
低压网络末端采
用无线使用网对电力光纤网进行扩展和延伸。
根据浙江省电力公司统一规划，“十二五”期间，杭州主城区配电自动化站点基本实现通信全覆盖，并通过电力光纤和其他通信技术结合的方式建设强大的终端通信接入网将在线检测计量、故障定位、自动控制、规划和数据统计管理等方面为配电网提供有力的支撑。
3.2终端通信接入网组网方案
骨干网采用电力光纤网，末端一公里采用WSN进行数据采集。
使用集成WSN传输节点(Node)和传感器的一体化数据采集器和在仪表上使用互感器和485协议转换的WSN专用数据采集器进行数据采集。
系统架构如图一所示。
图1 终端通信接入网系统架构图
WSN系统结构为：
（1）无线网关：负责无线传感网网络生成、拓扑管理、路由选择、数据传输的关键设备。
下行支持无线传感网频率和协议，上行支持EPON。
（2）无线传输模块：将节点、传感器或仪表通讯模块采集到的数据上传到数据中心；将管理中心下发的数据和指挥传输到控制节点。
支持电力低压网的无线频率/信道，支持组网/广播两种工作模式。
（3）传感器/支持485协议的设备：为无线模块采集数据，对485设备进行协议转换；对互感和传感数据进行变送。
3.3无线传感网络架构
根据网络需求，无线传感网支持星型、树型、Mesh型、簇型等网络结构的应答式带校验的轻量级组网协议，研发了融入实际场景约束的网络拓扑结构优化选择算法，实现了不同环境下的多站与调度站的网络构建及优化。
以杭州供电公司组网方式为例，如图2所示。
针对实际场景应用情况变化所产生的网络动态调整要求，构建了基于分级关联描述的路由表，设计了分布式拓扑管理机制及路由管理算法，实现了最小传输次数的路由优化，工作休眠状态的自转换和数据并发的自适应传输。
信息安全
数据安全性是电力系统重要的特性，安全是系统可用的前提。
电
力系统一直使用专用数据网，目的是进行数据的物理隔离，保证数据安全性。
无线传感网的射频、IP数据都需要考虑安全问题，保证数据的物理隔离与防窃听。
图2 WSN组网方式
在前端无线数据传输单元或无线数据路由单元采用精简的TEA加密算法，避免明文传输，在无线数据汇聚网关处根据密钥进行解密；
不同安全等级业务使用不同信道，避免相互之间的干扰，以实现数据的物理隔离，保证数据安全性。
如遇到长时间的无线干扰，设备可以采用跳频的方式来避免信道干扰，保证数据安全可靠传输。
总结
本文就WSN在配电自动化中的应用进行了研究分析，结合配电网的实际情况设计了适合的无线传感网网络架构。
WSN的特性可以解决电力通讯末端一公里的问题。
电力通信光纤网又为WSN网络提供了最佳的接入方式和使用场景。
而智能配电网需要的是内外的数据，还有新兴的业务数据。
所以WSN网络在新一代的终端通信网络建设过程中，可以发挥其灵活，低功耗的作用，为节能减排，合理运用能源，保障电网长期，安全稳定的运行发挥应用的作用。
参考文献
[1]洪锋，褚红伟，金宗科，单体江，郭忠文无线传感器网络应用系统最新进展综述 Cwsn中国传感器网络学术会议, 2010, 47:112-112
[2]王阳光，尹项根，游大海无线传感器网络应用于智能电网的探讨《电网技术》, 2010, 34(5):7-11
[3]杜欣无线传感网在电力系统中关键技术的研究和应用《华北电力大学》, 2012
[4]朱祥贤，葛素娟，卢素锋基于ZigBee技术的无线传感器网络应用方案《科技信息》, 2010(35):66-67。
