液压阀(流量阀)

液压阀知识点总结一、液压阀的基本原理液压阀是一种能够通过调节液压流动的装置，液压系统中的液压阀能够通过控制液压流体的方向、压力和流量来实现对系统的控制。

液压阀的基本原理是利用液压流体在不同位置对流动阻力的影响来控制液压流体的流动，从而实现对液压系统的控制。

液压阀的动作由电磁阀、手动阀、比例阀等组成，通过这些装置对液压阀进行控制，实现对液压系统的各种操作。

液压阀的基本原理可以总结为以下几点：1. 液压阀通过对流体通道的开关和启闭来控制系统的流动。

2. 液压阀通过调节液压流体的阻力和流通面积来控制系统的压力和流量。

3. 液压阀通过改变流体的路径来控制系统的方向。

4. 液压阀通过改变流体的速度和加速度来控制系统的速度和加速度。

因此，液压阀在液压系统中起着非常重要的作用，它能够通过对流体的控制来实现对系统的各种操作，液压阀的种类和技术参数直接影响到整个液压系统的性能和可靠性。

二、液压阀的分类液压阀的种类繁多，按照其不同的功能和用途可以分为以下几大类：1.方向阀：方向阀通过控制液压流体的方向来控制系统的工作部件的运动方向，它在液压系统中的应用非常广泛。

2.压力阀：压力阀通过控制液压流体的压力来控制系统的工作压力，它在液压系统中的应用非常普遍。

压力阀的种类繁多，可以根据其工作原理和功能分为溢流阀、减压阀、保压阀等。

3.流量阀：流量阀通过控制液压流体的流量来控制系统的流体流动速度，它在液压系统中的应用也非常广泛。

4.比例阀：比例阀是一种能够通过改变液压流体的流量的比例来实现对系统的控制的液压阀，它在液压系统中的应用也非常重要。

5.综合阀：综合阀是一种能够实现对系统的多种参数进行控制的液压阀，它在液压系统中的应用非常广泛。

以上几种液压阀的分类是根据液压系统的使用需求和功能要求来划分的，不同种类的液压阀在液压系统中都具有各自独特的作用和应用场景。

三、液压阀的特点液压阀具有以下几个特点：1. 灵活性和可控性：液压阀能够通过对流体的控制来实现对系统的灵活控制，能够满足不同工况和工作要求下对系统的控制。

液压阀的种类（所有的）溢流阀﹑减压阀、顺序阀、节流阀、集流阀、分流阀、调速阀、单向阀、换向阀、电磁阀、反向控制阀压力控制阀：溢流阀﹑减压阀和顺序阀流量控制阀：节流阀，集流阀，分流阀，调速阀方向控制阀：单向阀和换向阀压力控制阀按用途分为溢流阀﹑减压阀和顺序阀。

(1)溢流阀：能控制液压系统在达到调定压力时保持恆定状态。

用於过载保护的溢流阀称为安全阀。

当系统发生故障，压力昇高到可能造成破坏的限定值时，阀口会打开而溢流，以保证系统的安全。

(2)减压阀：能控制分支迴路得到比主迴路油压低的稳定压力。

减压阀按它所控制的压力功能不同，又可分为定值减压阀(输出压力为恆定值)﹑定差减压阀(输入与输出压力差为定值)和定比减压阀(输入与输出压力间保持一定的比例)。

(3)顺序阀：能使一个执行元件(如液压缸﹑液压马达等)动作以后，再按顺序使其他执行元件动作。

油泵產生的压力先推动液压缸1运动，同时通过顺序阀的进油口作用在面积A 上，当液压缸1运动完全成后，压力昇高，作用在面积A 的向上推力大於弹簧的调定值后，阀芯上昇使进油口与出油口相通，使液压缸2运动。

流量控制阀利用调节阀芯和阀体间的节流口面积和它所產生的局部阻力对流量进行调节，从而控制执行元件的运动速度。

流量控制阀按用途分为5种。

(1)节流阀：在调定节流口面积后，能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。

(2)调速阀：在载荷压力变化时能保持节流阀的进出口压差为定值。

这样，在节流口面积调定以后，不论载荷压力如何变化，调速阀都能保持通过节流阀的流量不变，从而使执行元件的运动速度稳定。

(3)分流阀：不论载荷大小，能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀；得到按比例分配流量的为比例分流阀。

(4)集流阀：作用与分流阀相反，使流入集流阀的流量按比例分配。

(5)分流集流阀：兼具分流阀和集流阀两种功能。

方向控制阀按用途分为单向阀和换向阀。

1.液压阀的功能液压阀是液压系统中控制液流流动方向，压力高低、流量大小的控制元件。

压力阀和流量阀利用流通截面的节流作用控制系统的压力和流量，而方向阀则利用通流通道的更换控制流体的流动方向。

2. 液压阀的分类分类方法种类详细分类按机能分类压力控制阀溢流阀、顺序阀、卸荷阀、平衡法、减压阀、比例压力控制阀、缓冲阀、仪表截止阀、限压切断阀、压力继电器等流量控制阀节流阀、单向节流阀、调速阀、分流阀、集流阀、比例流量控制阀、排气节流阀等方向控制阀单向阀、液控单向阀、换向阀、行程减速阀、充液阀、梭阀、比例方向控制阀、快速排气阀、脉冲阀等按结构分类滑阀圆柱滑阀、旋转阀、平板滑阀座阀锥阀、球阀、喷嘴挡板阀射流管阀射流阀按操纵方法分类手动阀手把及手轮、踏板、杠杆机动阀挡块及碰块、弹簧、液压、气动电动阀电磁铁控制、伺服电机和步进电机控制按连接方式分类管式连接螺纹式连接、法兰式连接板式及叠加式连接单层连接板式、双层连接板式、整体连接板式、叠加阀、多路阀插装式连接螺纹式插装（二、三、四通插装阀）、法兰式插装（二通插装阀）按控制方式电液比例阀电液比例压力阀、电液比例流量阀、电液比例换向阀、电液比例复合阀、电液比例多路阀伺服阀单、两级（喷嘴挡板时、动圈式）电液流量伺服阀、三级电液流量伺服阀、电液压力伺服阀、气液伺服阀、机液伺服阀数字控制阀数字控制压力阀、数字控制流量阀与方向阀按输出参数可调节性开关控制阀方向控制阀、顺序阀、限速切断阀、逻辑元件输出参数连续可调的阀溢流阀、减压阀、节流阀、调速阀、各类电液控制阀（比例阀、伺服阀）3. 液压阀的共同特点（1）在结构上，所有的阀都由阀体、阀心（座阀或滑阀）和驱动阀心动作的元、部件（如弹簧、电磁铁）组成。

（2）在工作原理上，所有阀的开口大小，进、出口间的压差以及流过阀的流量之间的关系都符合孔流量公式，仅是各种阀控制的参数各不相同而已。

4. 方向控制阀本节主要介绍液压系统控制元件中的方向控制元件,方向控制阀用在液压系统中控制液流的方向。

1.液压阀的功能液压阀是液压系统中控制液流流动方向，压力高低、流量大小的控制元件。

压力阀和流量阀利用流通截面的节流作用控制系统的压力和流量，而方向阀则利用通流通道的更换控制流体的流动方向。

2. 液压阀的分类3. 液压阀的共同特点（1）在结构上，所有的阀都由阀体、阀心（座阀或滑阀）和驱动阀心动作的元、部件（如弹簧、电磁铁）组成。

（2）在工作原理上，所有阀的开口大小，进、出口间的压差以及流过阀的流量之间的关系都符合孔流量公式，仅是各种阀控制的参数各不相同而已。

4. 方向控制阀本节主要介绍液压系统控制元件中的方向控制元件,方向控制阀用在液压系统中控制液流的方向。

它包括单向阀和换向阀,单向阀•单向阀的分类：类按控制方式不同，单向阀可分为普通单向阀和液控单向阀两类•单向阀的作用：控制油液的单向流动（单向导通，反向截止）。

•单向阀的性能要求：正向流动阻力损失小，反向时密封性好，动作灵敏普通单向阀工作原理：图5-3a为一种管式普通单向阀的工作原理图结构，压力油从阀体左端的通口流入时克服弹簧3作用在阀芯上的力，使阀芯向右移动，打开阀口，并通过阀芯上的径向孔a、轴向孔b从网体右端的通口流出；但是压力油从阀体右端的通口流入时，液压力和弹簧力一起使阀芯压紧在阀座上，使阀口关闭，油液无通过，其图形符号如图5-3b所示液控单向阀工作原理：图 5-4a为一种液控单向阀的工作原理图结构，当控制口 K处无压力油通入时，它的工作和普通单向阀一样，压力油只能从进油口P1流向出油口P2，不能反向流动。

当控制口K处有压力油通入时，控制活塞1右侧a腔通泄油口（图中未画出），在液压力作用下活塞向右移动，推动顶杆 2顶开阀芯，使油口 P1和P2接通，油液就可以从P2口流向P1口。

图5-4b为其图形符号。

换向阀1、作用：利用阀芯对阀体的相对运动，使油路接通、关断或变换油流的方向，从而实现液压执行元件及其驱动机构的启动、停止或变换运动方向。

2、换向阀的分类：»按阀芯运动的方式：滑阀式和转阀式；»按操纵方式：手动、机动、电磁动、液动和电液动；»按阀芯在阀体内占据的工作位置：二位、三位、多位等；»按阀芯上主油路数量：通、三通、四通、五通、多通等；»按安装方式：管式、板式、法兰式；»按阀芯相对于阀体的运动方式：滑阀和转阀换向阀的职能符号换向阀按阀芯的可变位置分为二位和三位，通常用一个方框符号代表一个位置。

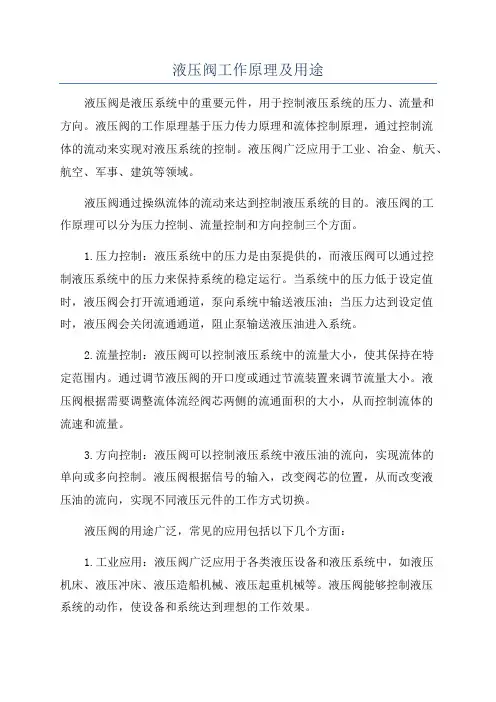

液压阀工作原理及用途液压阀是液压系统中的重要元件，用于控制液压系统中液体的流量、压力和流向。

其工作原理是通过改变阀的位置，使阀芯对通道进行开闭和流量调节，从而控制液体的流动。

液压阀的用途非常广泛，可以用于各种工业设备和机械的液压系统中，包括机床、冶金设备、工程机械、船舶、航空航天等领域。

液压阀的工作原理主要通过液压油的流动实现。

液压阀一般包括阀体、阀孔、阀芯、阀盖、弹簧等部件。

液压油流经不同的阀孔和通道，通过对阀芯的控制，实现对液压油流动的控制。

液压阀的主要作用有以下几个方面：1.流量控制：液压阀可以通过调整阀芯的位置，控制液体的流量大小。

当阀芯打开时，液体可以自由流动；而当阀芯关闭时，液体无法通过，从而实现对液体流量的控制。

2.压力控制：液压阀可以通过控制液体的流量大小，从而控制液压系统中的压力。

当流量增加时，压力会降低；而当流量减少时，压力会增加。

液压阀可以通过调整阀芯的位置，实现对液压系统中的压力控制。

3.流向控制：液压阀可以根据需要改变液体的流向。

通过调整阀芯的位置，液体可以自由流向不同的通道，实现对液体流向的控制。

4.保护作用：液压阀可以通过监测液压系统中的压力、温度等参数，当压力或温度超过预设值时，自动关闭阀门，保护液压系统的安全运行。

根据不同的工作原理和控制方式，液压阀可以分为多种类型。

常见的液压阀包括溢流阀、节流阀、安全阀、换向阀、电磁阀等。

总之，液压阀是液压系统中不可或缺的重要元件，通过控制液体的流量、压力和流向，实现对液压系统的控制和保护。

其在各个工业领域中的应用非常广泛，对提高设备的工作效率、降低能源消耗、确保设备的安全运行等方面起到了重要作用。

液压阀工作原理液压阀是一种利用液压力来对流体流量、压力和方向进行控制的装置。

它可以通过机械手柄、电磁控制等方式对液压系统中的流体进行调节和控制。

液压阀的工作原理是基于液压力的传递和控制。

液压阀通常由阀体、阀盖、阀芯组成。

阀体是液压阀重要的结构部件，可以将液压能量转化为机械能。

阀盖是安装在阀体上的一个部件，通过阀芯或阀板来控制流体的流动。

阀芯是液压阀的一个关键部件，通过移动来调节通道的大小。

当阀芯移动时，通道的开启和关闭会导致流体的流动或停止。

液压阀可以实现多种功能。

常见的液压阀包括按关、按通和调节阀。

按关阀是一种用于切断和开启流体通路的阀门。

该阀门通过阀门芯的移动来在阀体和阀盖之间形成通道或堵塞通道，以达到切断和开启流体通路的目的。

按通阀是一种通过阀芯移动来控制流体通路的阀门。

流体可以在阀芯和阀体之间自由流动，阀芯的位置决定了通道的开启程度。

调节阀是一种通过调整流体通道大小来控制流量和压力的阀门。

该阀门具有阀芯移动和设置弹簧来实现流量和压力的调节。

阀芯的移动影响通道的大小，从而控制流量和压力的大小。

液压阀的工作原理基于流体的力学原理。

通过液压能量的传递和控制，可以实现对液压系统中流体流量、压力和方向的调节和控制。

液压阀可以根据实际需求进行设计和使用，以实现多种功能和应用。

总的来说，液压阀的工作原理包括液压能量的传递和控制，通过阀盖、阀芯的移动来调节通道的开启和关闭，从而实现对流体流量、压力和方向的控制。

液压阀的工作原理是液压系统中重要的基础原理，对于液压设备的正常运行和控制至关重要。

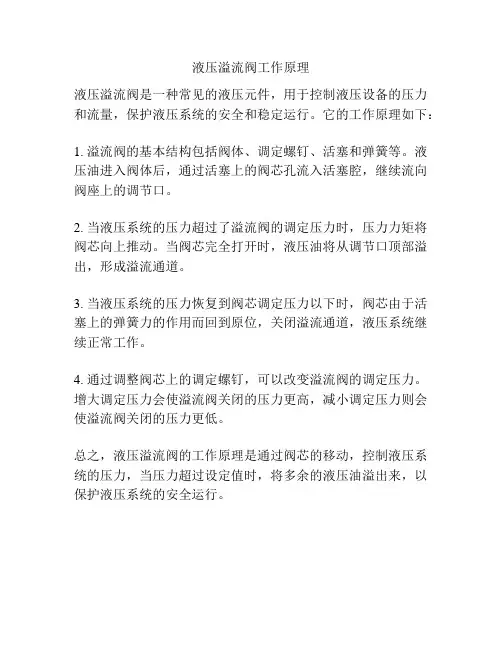

液压溢流阀工作原理
液压溢流阀是一种常见的液压元件，用于控制液压设备的压力和流量，保护液压系统的安全和稳定运行。

它的工作原理如下：
1. 溢流阀的基本结构包括阀体、调定螺钉、活塞和弹簧等。

液压油进入阀体后，通过活塞上的阀芯孔流入活塞腔，继续流向阀座上的调节口。

2. 当液压系统的压力超过了溢流阀的调定压力时，压力力矩将阀芯向上推动。

当阀芯完全打开时，液压油将从调节口顶部溢出，形成溢流通道。

3. 当液压系统的压力恢复到阀芯调定压力以下时，阀芯由于活塞上的弹簧力的作用而回到原位，关闭溢流通道，液压系统继续正常工作。

4. 通过调整阀芯上的调定螺钉，可以改变溢流阀的调定压力。

增大调定压力会使溢流阀关闭的压力更高，减小调定压力则会使溢流阀关闭的压力更低。

总之，液压溢流阀的工作原理是通过阀芯的移动，控制液压系统的压力，当压力超过设定值时，将多余的液压油溢出来，以保护液压系统的安全运行。
