城市公园设计案例分析最新PPT课件

设计前原场地，工业建筑遗址
设计后效果
“这个一个非常强大的项目，它的成果人人都可以看到。它充分体现了我们景观设计师所需要做的事情。这里的景色无比的优美。上海的天空从来没有蔚蓝过，而现在上海已经意识到可持续性项目的重要性了。”
——2010年美国景观设计师协会专业奖评委
3
设计目标与思想
目标：公园设计的目标是创造一个绿色世博，在上海世博会期间容纳大量游客，向游客展示绿色技术，让上海世博会给游客留下难以忘怀的记忆。世博会后，后滩公园也将作为公众公园而长驻。
Part I 湿地公园简介
2
公园简介
世博后滩公园为上海世博园的核心绿地景观之一，位于“2010上海世博园”区之西端，位于黄浦江之东岸之与浦明路之间，南临园区新建浦明路，西至倪家浜，北望卢浦大桥，占地14.2公顷。场地原为钢铁厂（浦东钢铁集团）和后滩船舶修理厂所在地。 2007年初开始，由北京大学教授俞孔坚领衔“土人设计”团队设计，2009年10月建成。
14
道路系统
设计者在公园布置了一个狭长的幽谷空间，在巧妙地解决了防洪问题的同时，启承开合，委婉流动，长近2公里，其间设计了一系列亲水栈桥、平台和穿梭于植被中的步道网络。
始于西端的跌瀑水墙和层层梯田，而止于彩色翻涌的金属帷幔，游走其间，或潜谷底探水，葭蒹苍苍，青蛙绕足；或登高台临渊，芦笛茫茫，彩蝶翻飞；或入山中探路，丛林夹道，竹巷幽深，洞府围合；或上坦荡田野，荷叶田田，稻禾灿灿。
15
活动空间
丰富多彩的活动空间与活动种类，使游人在公园中感到欢快愉悦
16
Part IV 净化系统
17
后滩公园湿地净化过程可分为 10 个步骤: ①③初曝过气滤跌(水过净滤化格与栅景及观自墙然;④沉生淀物);②/生蓄态水净池化(具; 有自然沉淀池功能); ⑤重金属净化;⑥病原体净化; ⑦营养物净化;⑧综合净化; ⑨水质稳定和控制;⑩清水蓄积(清潭粉荷)，然后消毒加压输送。

城市公园规划设计.pptx

风景视线布置手法：
①开门见山的风景视线： ②欲显还隐的风景视线： ③深藏不露的风景视线：
①开门见山的风景视线：
采用“显”的手法，可用对称或均衡的中轴线引导视线前进。中心内容、主要景点，始终呈现在前进的方向上。利用人们对轴线的认识和感觉，使游人意识到轴线的顶端是主要景观所在。在轴线两侧，适当布置一些次要景色作为主景的陪衬。这种风景视线形式，一般在纪念性公园和平坦用地上有特定要求的公园应用较多。
②欲显还隐的风景视线：
利用地形、树丛等对主要景物进行障景的同时露出景物的一部分，逗引人们接近景点。
这种风景视线的作法在我国传统的古刹丛林风景区中应用较多。
e周网
③深藏不露的风景视线：
将景点或景区深藏在山峦丛林之中，由甲风景视线引导至乙风景视线，再引导至丙风景视线、丁风景视线等。
三段式、两段式的概念顺序表示。
三段式：①序景--起景--发展--转折-- ②高潮 -- ③转折--收缩--结景--尾景。
二段式：①序景--起景--转折-- ②高潮（结尾） --尾景。
（二）规划布局的一般原则与形式
e周网
1．规划布局的一般原则
（1）根据城市公园的性质、功能确定公园的内容、设施与形式。性质、功能是影响规划布局的决定性因素，不同的性质、功能的公园就有不同的规划布局形式。如纪念性公园，要求庄严肃穆，规划布局宜规则整齐，所以应采取规则式布局。城市动物园为配合动物生态的环境要求，体现动物和大自然的协调关系，常采取自然式布局。
一个公园内的各个景区都应有自己的内容和特点，具有一定的景观识别性，并服从于公园总的主题和特点；各个景区之间也不是各自独立的，它们同样通过一条景观联系线有机地组织在一起，共同构成整个公园的景观特色。

城市公园设计PPT课件

第七章公园景观
Paley 佩p雷ar公k园，由美国第二
代现代景观设计师罗伯特·泽恩于1967年设计，位于纽约曼哈顿53号大街。公园周边是高楼林立的商业区，人口密度很大，公园占地虽然只有390㎡，但他却为喧哗的都市提供了一个安静的空间。
第七章公园景观
Paley 公开p园放a式三rk入面口环，墙入，口前两面侧为
街旁游园
应以配置精美的园林植物为主，讲究街景的艺术效果并应设有供短暂休憩的设施。
口袋公园—起源
19世纪60年代，随着城市化进程的加快，城市的人口密度、建筑密度越来越大，而适合市民活动的户外场所越来越少，远远满足不了广大市民的户外活动需求。由此，在西方高度发达的城市产生了口袋公园这一形式的户外活动场所。后来它在美国、欧洲、日本蓬勃发展起来，掀起了小型开放公园的建设热潮，开始只是为了填补城市的空地和使社区整洁，以及彰显政府政绩，但是后来发展逐步规范化，市政当局也制定相关的法律政策，推动城市中的公共开放空间的发展。

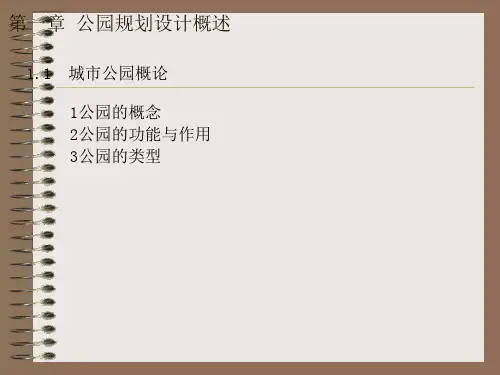

第一章公园规划设计概述
1.1 城市公园概论
1公园的概念 2公园的功能与作用 3公园的类型
第一章公园规划设计概述
1.1.1公园的概念
城市公园是为供城市居民提供室外休息、观赏、游戏、运动、娱乐，由政府或公共团体经营的市政设施。
第一章公园规划设计概述
1.1.2.公园的功能与作用
(1)城市公园的文化、游憩功能 (2)城市公园的经济功能 (3)城市公园的景观功能 (4)城市公园的生态功能 (5)城市公园的防灾避险功能
为特许经营店。
公园整体地形要比大街高出一个层次，这样使得公园的内部空间与大街区分开来，人们可通过入口处四级台阶和两侧的无障碍坡道进入园内。

公园景观规划设计ppt课件

精品课件
56
四、综合性公园的景色分区
（二）按复合的空间组织景区
这种景区在公园中有相对独立性，形成自己的特有空间，一般都是在较大的园林空间中开辟出相对小一些的空间，如：园中之园、水中之水、岛中之岛，形成园林景观空间的层次上的复合性，增加景区空间的变化和韵律，是比较受欢迎的景区空间类型。
精品课件
利用四周封闭而中间空旷的环境，形成安静的休息条件，如林间隙地、山林空谷等，在有一定规模的公园中常常进行设置，使游人能够安静地欣赏景观或进行较为安静的活动。
4、幽深的景区
利用地形的变化、植物的隐蔽、道路的曲折、山石建筑的障隔和联系，形成曲折多变的空间，达到优雅深邃、 “曲径通幽”的境界。这种景区的空间变化比较丰富，景观内容较多。
精品课件
30
三、综合性公园的功能分区
为了合理地组织游人开展各项活动，避免相互干扰，并便于管理，在公园划分出一定的区域把各种性质相似的活动内容组织到一起，形成具有一定使用功能和特色的区域，我们称之为功能分区。
根据综合性公园的内容和功能需要，一般可将其分为以下几个功能区：文化娱乐区、安静休息区、儿童活动区、老人活动区、体育活动区、公园管理区等。
精品课件
58
四、综合性公园的景色分区
（四）按不同的造园材料和地形为主体构成景区 1、假山园 2、水景园 3、岩石园
精品课件
59
五、公园的游人容量
公园游人容量是指游览旺季高峰期时同时在公园内的游人数。
公园游人容量是确定内部各种设施数量或规模的依据，也是公园管理上控制游人量的依据，通过游人数量的控制，避免公园因超容量接纳游人，造成人身伤亡和园林设施损坏等事故，并为城市部门验证绿地系统规划的合理程度提供依据。

公园规划设计课件PPT课件

第79页/共104页
五、公园植物设计
疏密得当,大小不一,高低错落,方呈自然之趣。
第80页/共104页
(一)公园绿化树种选择
• 植物种类的选择,应符合下列规定: • 适应栽植地段立地条件的适生种类; • 林下植物应具有耐荫性,其根系发展不得影响乔木根系的生长; • 垂直绿化的攀援植物依照墙体附着情况确定; • 具有相应抗性的种类; • 适应栽植地养护管理条件; • 改善栽植地条件后可以正常生长的、具有特殊意义的种类。
第55页/共104页
主要布置内容: 大门门前广场门内广场停车场收售票处服务设施休息设施
第56页/共104页
公园出入口
第57页/共104页
大门特征鲜明,极易吸引游客
第58页/共104页
纽约中央公园——柱廊门,凝重、厚实。
第59页/共104页
不收费的入口,景观鲜明突出,市民流连忘返。
第38页/共104页
2.安静休息区
第39页/共104页
疏林草坪,游客慢步其中,呼吸新鲜空气,观赏自然美景,悠然自
得。
第40页/共104页
林下休息,别有一番情趣
第41页/共104页
垂钓
第42页/共104页
3.儿童活动区
• 据测算,公园中儿童占游人量的15%～30%。上述百分比数与公园所处的位置、周围环境、居民区的状况有直接关系;也跟公园内儿童活动的内容、设施、服务条件等有关。
近公园的出入口,或单独设专用出入口,以方便游人游玩、出入。
第26页/共104页
中山岐江公园——废钢构架制作的喷泉,娱乐的同时向青少年讲述曾经的辉煌
第27页/共104页
游乐设施——科普娱乐区的骨干,留得住游客的重要内容

城市公园景观设计 PPT

状况而定。运动健身区常常位于公园的一侧。并设置有专用出入口，以利于大量观众的迅速疏散；一方面要考虑其为游人提供进行体育活动的场地、设施，另一方面还要考虑到其作为公园的一部分，需与整个公园的绿地景观相协调。
（七）园务管理区：该区是为公园经营管理的需要而设置的专用区域。一般设置有办公室、值班室、广播室及水、电、煤、通
2.常规设计要点
● 综合性公园一般功能分区
儿童活动区规划设计应注意以下几个方面： 1、该区的位置一般靠近公园主人口，便于儿童进园后能尽快地到达。避免儿童入园后穿越其他各功
能区，影响其他各区游人的活动。 2、儿童区的建筑、设施要考虑到少年儿童的尺度，并且造型新颖、色彩鲜艳；区内道路的布置要简洁明
确，容易辨认，最好不要设台阶或设置较大的坡度要考虑童车通行的需求。
城市公园景观设计
目录 content
1. 概念及相关规范 2. 常规设计要点 3. 相关案例
■ 景观快题设园类型
（1）综合性公园
（2）儿童公园（3）动物园（4）专类动物园（5）植物园（6）专类植物园（7）盆景园（8）风景名胜公园（9）其他专类公园
3、植物种植应选择无毒、无刺，无异味、无飞毛飞絮、不易引起儿童皮肤过敏的树木、花草；
儿童区不宜用铁丝网或其他具有伤害性的物品做护栏，以保证活动区内儿童的安全。
4、儿童区活动场地周围应考虑遮阳林木、草坪，并能提供场地、小溪流、宽阔的草坪，以便开展活动。 5、儿童活动区还应适当考虑成人休息、等候的场所，因儿童一般都需要家长陪同照顾，所以在儿童
活动、游戏场地的附近要留有可供家长停留休息的设施。
2.常规设计要点
● 综合性公园一般功能分区
（五）老年人活动区：公园中的老年人活动区在公园绿

城市公园景观设计ppt课件

公园中专供儿童游戏娱乐的区域，相对独立，不可与成人活动区混在一起，位置应尽量远离城市干道，避免汽车尾气和噪声的污染。
区内建筑、设施的造型和色彩应符合儿童的心理，色彩艳丽，形象逼真。区内应以广场、草坪、缓坡为主，不直有容易发生危险的假山、铁丝网等伤害性景观。
可编辑课件PPT
21
5）园务管理区
服务设施：有餐厅、茶室、小卖部、公用电话、问讯、指示、厕所、垃圾箱等。
园务管理：内容有办公、职工宿舍、食堂、仓库、变电站、苗圃、温室等。
可编辑课件PPT
16
4、功能分区及绿化设计
1) 入口区
直接关系到游人是否能方便安全地进入公园，影响到城市的交通秩序及景观，同时还对整个公园的结构、分区的形成以及活动设施的设置等都有一定的影响。
保护植物的措施。
可编辑课件PPT
29
可编辑课件PPT
30
（三）植物园规划
1、植物园的类型 1)综合性植物园。是指其兼备多种职能，即科研、
游览、科普及生产的规模较大的植物园。如南京中山植物园、上海植物园
2)专业性植物园。是指根据一定的学科、专业内容布置的植物标本园、树木园、药圃等。
如广州中山大学标本园、南京药用植物园
园务务管理区是为公园经营管理的需要而设置的内部专用区。
区内可分为：管理办公部分、仓库工场部分、花圃苗木部分、职工生活服务部分等。这此内容可根据用地情况及使用情况，集中布置于一处，也可分散成几处。布置时应尽量注意隐蔽，不暴露在风景游览的主要视线上，以避免误导游人进入。
该区的设置一方面要考虑便于执行公园的管理工作，另一方面要与城市交通有方便的联系，对园内园外均应有专用的出入口，为解决消防和运输问题，区内应能通车。

城市公园规划设计方案66页PPT

46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一也要把它走完。 17、一般情况下)不想三年以后的事，只想现在的事。现在有成就，以后才能更辉煌。
18、敢于向黑暗宣战的人，心里必须充满光明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的人只能引为烧身，只有真正勇敢的人才能所向披靡。

城市公园绿地规划设计方案PPT(43张)

(二）综合性公园的面积和位置
1、面积：
综合性公园的面积应与城市规模、性质、用地条件、气候、绿化状况及公园在城市中的位置与作用等因素。一般不少于10ha，节假日游人容纳量约为服务范围居民人数的15%—20%，每游客在公园占地平均面积60平方米。
2、位置：
a.综合性公园的服务半径应使生活居住用地内的居民能方便地使用，并与城市主要道路有密切的联系。
向、以及公园用地的自然条件等诸因素协调后确定。
设计内容：公园内、外集散广场，园门，停车场，售票处，围墙等。在内、外广场有时也设立一些纯装饰性的花坛、水池、喷泉、雕塑、宣传牌、广告牌、公园导游图等。入口前广场应退后于街道建筑红线以内，形式多种多样，广场大小取决于游人量，或因园林艺术构图的需要而定。前、后广场的设计是总体规划设计中重要组成部分之一。
水泵房以及食堂、宿舍、浴室等。 h.服务设施：餐厅、茶室、小卖部、公用电话、摄影部、园椅、园灯、
厕所、卫生箱等
（四）综合性公园规划设计的原则
1.贯彻党在园林绿化建设方面的方针政策。 2.继承和发扬我国造园艺术的传统，吸取国外先进经验，创造我国社会主义的新园林。 3.要表现地方特点和风格，每个公园都要有其特色，避免景色重复。 4.依据城市园林绿地系统规划的要求，尽可能满足游览活动的需要，设置人们喜爱的各种内容。 5.充分利用现状及自然地形，有机会地组织公园各个部分。 6.规划设计要切合实际，便于分期建设及经常的经营管理。
游乐设施——科普娱乐区的骨干，留得住游客的重要内容
（2）安静活动区
选址：起伏地形、有水、植物丰富。活动内容：垂钓、散步、气功、太极拳、博弈、品茶、
阅读、划船。建筑：宜散落不宜聚集，宜素雅不宜华丽，大建筑要少。位置：远离出入口，与闹区隔离，可设置多处。

城市公园规划设计课件(ppt 125页)

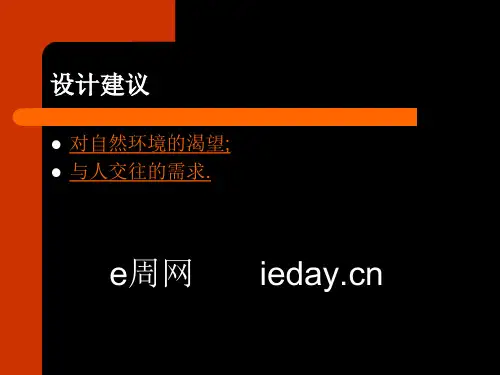

与人一起去的：目的是聊天或吃东西；来公园与其他人见面。
e周网
容易向人描述；适合社会交往的座位安排方式；提供活动座椅；提供野餐桌；在视觉上有吸引力的穿行路线；相对可以固定的专用领地；。
相对开放的布局；椅子等布置在相对固定的设施旁；
⑥种植规划：
与中轴对称的总格局相适应，全园树木配植以等距离行列式、对称式为主，树木修剪整形多模拟建筑形体、动物造型；绿篱、绿墙。绿门、绿亭的应用是规则式园林较突出的特点。园内常用大量绿篱、绿墙和丛林划分和组织空间；花卉布置以图案式模纹花坛、花境为主，或由数组花坛组成大规模的花坛群。
⑦景观小品：
②根据不同的文化传统确定不同的布局形式
由于各民族、各国家之间的文化、艺术传统的差异，决定了不同民族。国家之间的公园布局形式的差别。由于中国传统文化基本精神“天人合一”哲学思想的影响，其决定了在中国古典园林形成了自然式布局的规划形式，以致影响到我国现代城市公园的建设规划多以自然式布局为主。而在同样是多山国家意大利，由于意大利14世纪文艺复兴运动及其传统文化的影响，即使是在自然的山地条件下，意大利的园林仍然采用规则式布局。
e周网
（3）城市公园应具有自己的特征，有突出的主题，同时注意到全园的协调统一
规划布局忌平铺直叙、没有特点和缺乏变化。每处公园都应具有自己的特色，突出自己的特征，才能使游人加深印象。如北京颐和园以万寿山昆明湖为构图中心，佛香阁为特征。
（4）因地制宜，巧于因借，充分利用现状条件以及景观要素
景区中的景点是相互关联的，各景点在景观构成和空间组织上的有机统一，组成一个完整协调的景观空间。
一个公园内的各个景区都应有自己的内容和特点，具有一定的景观识别性，并服从于公园总的主题和特点；各个景区之间也不是各自独立的，它们同样通过一条景观联系线有机地组织在一起，共同构成整个公园的景观特色。

城市公园景观设计PPT

根据公园及其周围环境的状况而定
（七）园务管理区：该区是为公园经营管理的需要而设置的专用区域。
2.常规设计要点
● 公园出入口
公园出入口一般分为主要出入口(1个)、次要出入口(1个或多个)、专用出入口 (1—2个)。（1）主入口：
应与城市主要交通干道、游人主要来源方位以及公园用地的自然条件等诸因素协调后确定。
Landscape architecture
■ 景观快题设计
3 相关案例
感谢您的聆听
● 综合性公园一般功能分区
（二）观赏游览区：以观赏、游览参观为主，在区内主要进行相对安静的活动，是游人比较喜欢的
区域。
（三）安静休息区：安静休息区主要供游人进行休息、学习、交往或其他一些较为安静的活动。该
区的位置一般选择在具有一定起伏地形的区域，并且要求有较好的植被景观环境。
2.常规设计要点
● 综合性公园一般功能分区
（四）儿童活动区：儿童活动区主要供儿童开
展各种活动。在居住区附近的公园，儿童的人数比例较大，离居住区较远的公园则儿童的人数比例相对较小。
2.常规设计要点
● 综合性公园一般功能分区
儿童活动区规划设计应注意以下几个方面： 1、该区的位置一般靠近公园主人口，便于儿童进园后能尽快地到达。 2、儿童区的建筑、设施要考虑到少年儿童的尺度，并且造型新颖、色彩鲜艳。 3、植物种植应选择无毒、无刺，无异味、无飞毛飞絮、不易引起儿童皮肤过敏
Landscape architecture
■ 景观快题设计
城市公园景观设计
XXX大学建筑学院风景园林规划与设计 20XX.XX XXXUniversity of Technology Landscape planning and design MLA

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1：500——1：200。主要为了说明竖向设计或地形变化
三、公园规划设计的程序——施工阶段
①施工图属于工程性图纸，要求尽量做到符合《建筑制图标准》的规定；②图纸大小要规范；③ 图纸要求字迹清楚，用仿宋体；④图纸中各要素齐全（图利、指北针、比例尺），标题栏、会签栏填写完整；⑤图面清晰、整洁；⑥图线使用正确，要分清楚线型。
风景名胜公园、游乐公园等带状公园：沿城市道路、城墙、水滨等，有一定游憩
设施的狭长形绿地。街旁绿地：位于城市道路用地之外，相对独立成片的
绿地，包括街道广场绿地、小型沿街绿化用地等。
三、公园规划设计的程序——总体规划阶段
1、立意构思，挖掘公园主题内涵
2、功能分区。从实用的角度安排公园的内容，简单明确。 3、全园规划。确定整个公园的总布局。
1）平面图。 2）剖面图。——1：20
三、公园规划设计的程序——施工阶段
4、种植设计图（植物配置图）
标明园内树木花草的种植位置、品种、种植类型、种植距离等。1：500——1：200 1）种植设计平面图。 2）大样图。——1：100
见附图
城市公园规划设计方案(PPT59页)
三、公园规划设计的程序——施工阶段
生命
三、公园规划设计的程序——总体规划阶段
3、全园规划。（确定整个公园的总布局）
3）道路系统（公园规范：3级道路）。 4）景点的设置。划分景区和确定景点类型及景点取名。 5）地形处理、竖向规划。（水系规划、水底标高、驳岸处理…） 6）植物种植设计 7）经济技术指标
三、公园规划设计的程序——总体规划阶段
1）确定公园的活动内容，需设置的项目和规模。 2）确定出入口的位置、数量，并进行停车场、出入口广场等的位置安排。
线—记忆—变迁
第九届中日韩大学生风景园林设计竞赛获奖作品一等奖
线是点的延伸，点是线的构成。点作为历史中一个片段，而线成为穿起片段的纽带。线作为几何含义不具有宽度和厚度，它是绘画借以标志形在空间中位置和长度的手段。在二维空间中，线是面的边界线。在三维空间中，线是形体的外轮廓线和标明内构造的结构线。然而在历史的长河中，线却被赋予了生命，成为穿起时间的重要角色。
主要内容包括：公园的位置、现状、面积；公园的形状和定位；公园设计的依据和原则；设计的主题、立意与构思；功能分区；公园景区和景点介绍；设计的主要内容等。
三、公园规划设计的程序——详细设计阶段
规划方案确定后，即开始对整个方案的各个方面进行详细设计，包括确定各造景元素的准确位置、形状、尺寸、色彩、材料等。完成各局部详细的平、立、剖面图和景观详图、透视效果图及鸟瞰图。
城市公园规划设计方案PPT课件
城市公园规划设计
2014.03
城市公园规划设计方案PPT课件
一、公园的概念
供公众游览、观赏、休憩、开展科学文化及锻炼身体等活动，有较完善的设施和良好的绿化环境的公共绿地。
——《公园设计规范》
二、公园的分类
综合性公园：全市性公园，区域性公园社区公园：居住区公园、小区游园专类公园：儿童公园、动物园、植物园、历史名园、
4、绘制图纸。
1）位置图或区位图 2）总体规划平面图 3）平面分析类图纸：功能分区/景区及景点分布/道路系统规划/竖向设计/种植设计(不同种植类型的安排) 4）工程类图纸：管线总体设计/电气规划图
三、公园规划设计的程序——总体规划阶段
5、书写设计说明。
用于解释说明设计的意图，全面解释设计者的构思、设计要点等。
城市公园规划设计方案(PPT59页)
城市公园规划设计方案(PPT59页)
（一）综合性公园的主要内容
1、观赏游览设施 2、文化娱乐设施 3、儿童活动设施 4、老年人活动设施 5、体育活动设施 6、公园管理设施 7、公园服务类设施
主题构思
整个园子以“一坪，一水，一壁，一台，建筑”为主体，在花与绿的怀抱中，表现线——记忆——变迁的主题。由线的变形 “水手结”穿引起历史“早期单一文化——后期多元文化”最终从多个角度展现现代日本的变化。从远古走来，绳的应用在人的发展过程中取到举足轻重的作用。远古时代，人们使用绳结来记事；航海时期，人们使用各种水手结；古代的中国，人们使用各样红色的绳结象征幸福美满。平面图。
要求比例为1：500——1：100。如地形，通常用 0.5m等高距的等高线表示出来；建筑及小品，要标明建筑物的平面大小、位置、标高、剖立面图、主要尺寸、结构、形式、材料等；植物，确定准确的种植位置、大小、种类、数量及种植形式。
2、剖、立面图。
三、公园规划设计的程序——施工阶段
1、施工放线总图
标出放线的网、基点、基线的位置。
2、竖向设计图
1）平面图。确定全园制高点，各地形变化的具体标高，排水方向，填方、挖方数量。 2）剖面图。主要部位的山形、丘陵、坡地的轮廓线及高度、平面距离。
三、公园规划设计的程序——施工阶段
3、道路广场施工图
标明园内各种道路、广场的具体位置、宽度、高程、坡度、排水方向等；路面的做法、结构、材料；广场的交接、铺装大样、停车场等。
主题构思
没有线的指引，我们将迷失方向，没有事件的累积，线将永远只是一条线，不会成为历史的长河。人类在逐渐的进化，文化也在逐渐的发生改变。我们用一根水手结穿起了日本几千年来吸收外国多元文化所带来的变化。用 “线”穿引起“历史”，历史承载着“变迁”。一个城市的文明历程总是和它的历史息息相关，从过去到现在，究竟还存留什么样的记忆呢？
5、水系设计图 6、园林建筑施工图 7、管线及电信施工图 8、各类园林小品施工图 9、苗木表及工程量统计表 10、工程预算
城市公园规划设计方案(PPT59页)
城市公园规划设计方案(PPT59页)
四、综合性公园规划设计
综合性公园一般分为全市性公园和区级公园。全市性公园主要是为全市居民服务，活动内容丰富，设施完善，面积在10公顷上，服务半径约为 2～3km，步行30 ～50min；区级公园则是为市区内一定区域的居民服务，公园面积按照居民数量而定，服务半径为1～ 1.5km ，步行15 ～25min。
