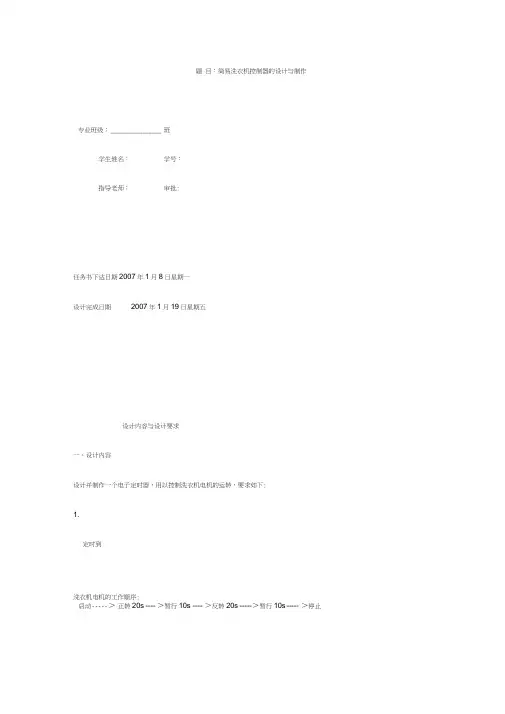

简易洗衣机控制器的设计与制作教学文案

全自动洗衣机控制器的设计一、本文概述随着科技的不断发展，家用电器的智能化和自动化水平日益提高，全自动洗衣机已经成为现代家庭不可或缺的家电设备。

全自动洗衣机控制器作为洗衣机的核心部件，其性能和设计直接影响到洗衣机的使用体验和效率。

因此，全自动洗衣机控制器的设计研究具有重要的现实意义和应用价值。

本文旨在探讨全自动洗衣机控制器的设计，包括硬件电路设计、软件编程、控制系统架构等方面。

通过深入研究洗衣机的工作原理和用户需求，设计出符合实际应用需求的控制器，以提高洗衣机的性能、稳定性和智能化水平。

本文还将探讨洗衣机控制器设计中的关键技术和难点，以及未来洗衣机控制器的发展趋势和前景。

通过本文的阐述，读者可以全面了解全自动洗衣机控制器的设计过程和技术要点，为相关领域的研究和应用提供参考和借鉴。

本文也希望能够促进洗衣机控制技术的不断创新和发展，为家庭生活的便捷和舒适做出更大的贡献。

二、全自动洗衣机控制器的基本原理全自动洗衣机控制器是洗衣机的大脑，负责控制洗衣机的所有操作过程。

其基本原理可以概括为：接收用户输入的操作指令，通过微处理器或控制芯片对指令进行解析和处理，然后根据预设的程序，控制电机、水泵、加热器、排水阀等各种部件的运行，实现洗衣机的全自动化运行。

全自动洗衣机控制器的核心是微处理器或控制芯片。

微处理器负责接收用户输入的指令，如洗衣模式、洗涤时间、洗涤温度等，然后根据预设的程序，控制各个部件的运行。

控制芯片则负责将微处理器的指令转化为具体的控制信号，以驱动电机、水泵、加热器、排水阀等部件的运行。

全自动洗衣机控制器还需要具备多种传感器，如水位传感器、温度传感器等，以监测洗衣机的运行状态。

水位传感器可以监测洗衣机内的水位，当水位达到预设值时，控制器会停止加水，并开始洗涤。

温度传感器可以监测洗涤水的温度，当温度达到预设值时，控制器会停止加热，以避免过热对衣物造成损害。

全自动洗衣机控制器还需要具备安全保护功能。

例如，当洗衣机出现故障时，控制器会自动切断电源，以避免造成更大的损失。

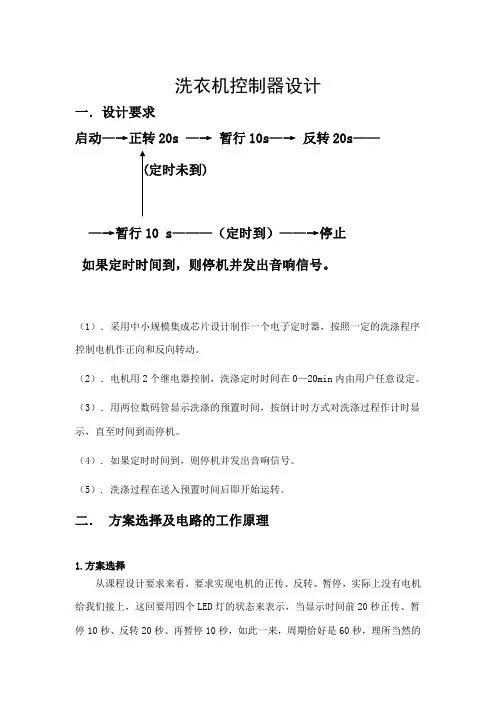

洗衣机控制器设计一．设计要求启动—→正转20s —→暂行10s—→反转20s——(定时未到)—→暂行10 s———（定时到）——→停止如果定时时间到，则停机并发出音响信号。

（1）．采用中小规模集成芯片设计制作一个电子定时器，按照一定的洗涤程序控制电机作正向和反向转动。

（2）．电机用2个继电器控制，洗涤定时时间在0—20min内由用户任意设定。

（3）．用两位数码管显示洗涤的预置时间，按倒计时方式对洗涤过程作计时显示，直至时间到而停机。

（4）. 如果定时时间到，则停机并发出音响信号。

（5）. 洗涤过程在送入预置时间后即开始运转。

二．方案选择及电路的工作原理1.方案选择从课程设计要求来看，要求实现电机的正传、反转、暂停，实际上没有电机给我们接上，这回要用四个LED灯的状态来表示，当显示时间前20秒正传、暂停10秒、反转20秒、再暂停10秒，如此一来，周期恰好是60秒，理所当然的分钟计数器、秒计数器是一定要有的。

接下来脉冲是一定的了，但是有分钟计数器和秒钟计数器还要考虑是不是要60分频器，就我们所学过的来说实现循环有移位寄存器；还有个问题，当洗涤时间到了，报警还要一个报警电路，根据人性化、自动化、低成本的设计原则，报警的蜂鸣器不可以长时间的叫，要有个合理的时间，我们可以用一个单稳态电路来实现。

看起来还不错啊，如果这样想那就嫌早了点，还有一个问题要解决：如何提取时间并使循环电路工作的信号?方案有两种：一是直接从数值上进行提取信号来控制一个可以实现循环的74LS194来实现；另一种是制作一个二十进制到十进制的循环转化来把这一分钟走完，但是从电路的复杂程度和经济性来说，显然后者太过于复杂，也不利于接线和排故障，虽然难度会大一些、出成果的时间会比别人晚，但是要设计一个真正可以让用户用放心使用的产品，还得这样做。

尤其是最后的循环电路用两个194一定可以很容易实现。

2.工作原理首先，从秒脉冲出来的信号，经过一个控制电路后进入秒计数器进行秒计数，进行清零，这时用户置入洗涤时间，并按开始按钮，洗衣机开始工作。

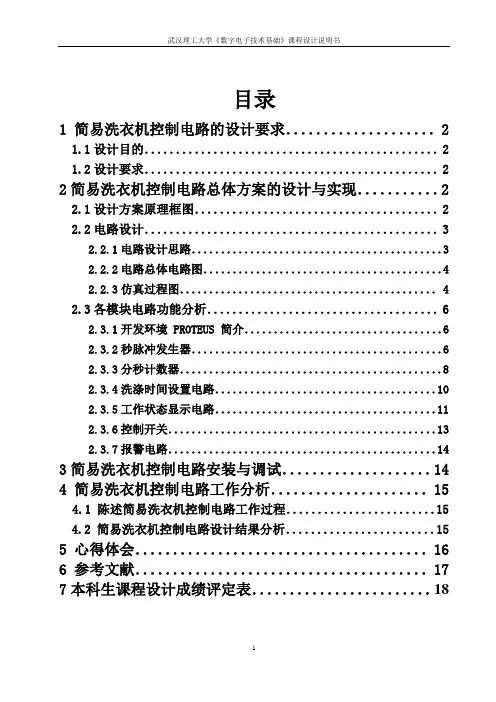

目录1 简易洗衣机控制电路的设计要求．．．．．．．．．．．．．．．．．．．．2 1.1设计目的．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 1.2设计要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 2简易洗衣机控制电路总体方案的设计与实现．．．．．．．．．．．2 2.1设计方案原理框图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 2.2电路设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32.2.1电路设计思路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32.2.2电路总体电路图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．42.2.3仿真过程图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 2.3各模块电路功能分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．62.3.1开发环境 PROTEUS 简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．62.3.2秒脉冲发生器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．62.3.3分秒计数器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．82.3.4洗涤时间设置电路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．102.3.5工作状态显示电路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．112.3.6控制开关．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．132.3.7报警电路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14 3简易洗衣机控制电路安装与调试．．．．．．．．．．．．．．．．．．．．14 4 简易洗衣机控制电路工作分析．．．．．．．．．．．．．．．．．．．．．154.1 陈述简易洗衣机控制电路工作过程．．．．．．．．．．．．．．．．．．．．．．．．154.2 简易洗衣机控制电路设计结果分析．．．．．．．．．．．．．．．．．．．．．．．．155 心得体会．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．166 参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17 7本科生课程设计成绩评定表．．．．．．．．．．．．．．．．．．．．．．．．181 简易洗衣机控制电路的设计要求1.1设计目的1)掌握数字电路中选择器、计数器、译码显示等单元电路的综合应用。

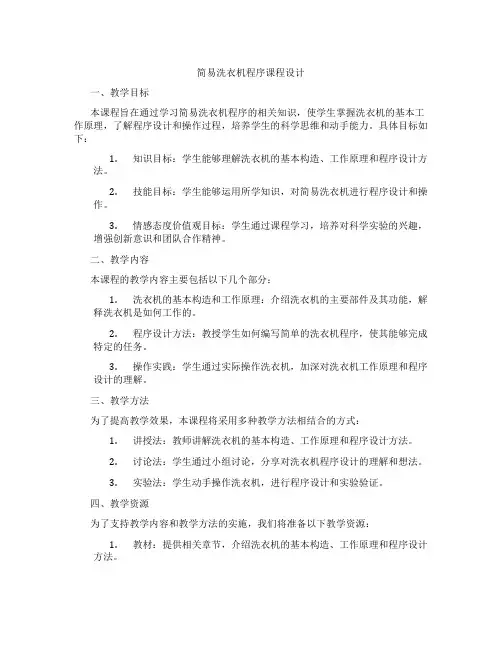

简易洗衣机程序课程设计一、教学目标本课程旨在通过学习简易洗衣机程序的相关知识，使学生掌握洗衣机的基本工作原理，了解程序设计和操作过程，培养学生的科学思维和动手能力。

具体目标如下：1.知识目标：学生能够理解洗衣机的基本构造、工作原理和程序设计方法。

2.技能目标：学生能够运用所学知识，对简易洗衣机进行程序设计和操作。

3.情感态度价值观目标：学生通过课程学习，培养对科学实验的兴趣，增强创新意识和团队合作精神。

二、教学内容本课程的教学内容主要包括以下几个部分：1.洗衣机的基本构造和工作原理：介绍洗衣机的主要部件及其功能，解释洗衣机是如何工作的。

2.程序设计方法：教授学生如何编写简单的洗衣机程序，使其能够完成特定的任务。

3.操作实践：学生通过实际操作洗衣机，加深对洗衣机工作原理和程序设计的理解。

三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式：1.讲授法：教师讲解洗衣机的基本构造、工作原理和程序设计方法。

2.讨论法：学生通过小组讨论，分享对洗衣机程序设计的理解和想法。

3.实验法：学生动手操作洗衣机，进行程序设计和实验验证。

四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：提供相关章节，介绍洗衣机的基本构造、工作原理和程序设计方法。

2.多媒体资料：通过视频、图片等形式，生动展示洗衣机的工作过程和程序设计实例。

3.实验设备：提供简易洗衣机模型和相关设备，供学生进行实验操作。

通过以上教学资源的支持，学生将能够更好地学习洗衣机程序设计的相关知识，提高科学思维和动手能力。

五、教学评估为了全面、客观地评估学生的学习成果，本课程将采取多种评估方式：1.平时表现：评估学生的课堂参与度、提问回答和团队协作等情况，占总评的30%。

2.作业：布置相关的编程练习和实验报告，评估学生的理解和应用能力，占总评的20%。

3.考试：期末进行理论知识和实践操作的考试，评估学生的综合运用能力，占总评的50%。

课程设计--简易洗衣机控制器简易洗衣机控制器摘要：本设计是基于数字电路定时器的洗衣机简易控制电路。

通过预置洗衣机的洗涤时间来自动的正反转和暂停，并且用不同的指示灯来表示洗衣机的正反暂停三状态。

当到达定时时间后，会自动报警，发出蜂鸣声。

同时，用两位数码管来显示预置时间和洗涤剩余时间。

电路主要分为显示电路、秒脉冲发生电路、计时电路、报警状态电路和洗衣机正反转控制电路。

显示电路使用的是两个单位的共阴极八段数码管，使用两片CD4511作为数码管译码芯片。

秒脉冲发生电路采用了使用成熟广泛的555定时器芯片，产生秒信号，作为各芯片的时钟信号。

计时电路使用的是四片十进制可逆计数器74LS192芯片，分别设计为十进制和六进制电路，用于完成时间的定时、计时功能。

报警电路和状态显示电路使用的是简单的非门和与非门74LS04、74LS00组成的逻辑组合电路，分别控制蜂鸣器和发光二极管，来实现报警和状态显示。

电机控制电路采用了3-8译码器74LS138和与非门电路的组合，实现电机正反暂停状态。

实验通过电脑软件仿真和实物验证，具有良好的可行性，能够稍加修改后用于洗衣机控制电路中，能满足一般的要求。

关键词：洗衣机控制；数字电子控制；定时器Abstracts：The design is based on the simple digital circuit timer of washing machine. The washing machine is to be positive negative and suspension by preset time, and expressed in different light to suspend three washing state. After the time run over, will automatically alarm, beeping. At the same time, with two digital tubes to display the preset time and washing time remaining.Circuit consists of display circuit, pulse generator and timing circuits, alarm circuit and washing machine positive negative state control circuit. Display circuit is two units of digital pipe, use of catholic erection CD4511 pieces as digital tube decoding chips. Second pulse generator adopted widely used mature 555 timing, as the signal, the clock signal chip. Timing circuits using four decimal reversible counter 74ls192 chip design, respectively for the decimal system and six for completion time of the circuit, timing, and timer function. Alarm circuit and status display circuit is simple logic cross-coupled nand gates and 74ls04 74ls00, consisting of logic circuit, control and light-emitting diodes, buzzer to realize alarm and status display. The motor control circuit used 3-8 74ls138 decoder cross-coupled nand gates and combination of circuit, motor and suspended state.Computer software simulation and experiment through physical test, has the good feasibility, a washing machine, used for the control circuit of the general requirement can meet.Keywords: washing machine control, Digital electronic control, The timer目录1.前言 (1)2.总体方案设计 (2)2.1 方案比较 (2)2.11 设计要求分析与方案比较 (2)2.2 方案论证 (4)2.3 方案选择 (4)3.单元模块设计 (5)3.1电路参数的计算及元器件的选择 (5)3.11秒信号发生器选择 (5)3.12 分秒计数器选择 (5)3.13 显示电路 (5)3.15 状态显示电路 (6)3.16 洗衣机控制电路 (6)3.17 报警电路及延时电路 (6)3.2各单元模块功能介绍及电路设计 (7)3.21 秒信号发生器电路 (7)3.22 分秒计数器 (7)3.23 显示电路 (8)3.24 状态显示电路 (8)3.25 洗衣机控制电路 (9)3.26 报警电路 (9)3.3 特殊器件介绍 (10)3.31 555定时器 (10)3.32 74LS192 计数器 (11)3.33 CD4511译码器 (13)3.34 74LS138译码器 (13)3.4 各单元模块的联接 (14)3.41 工作原理 (14)3.42 总原理图 (15)3.43 元件清单 (16)4.软件设计 (16)4.1 设计所用工具 (16)4.2 设计流程 (16)4.3 工作流程 (17)5.系统功能及调试 (18)5.1 系统功能 (18)5.2 调试方法 (18)5.3 调试内容 (18)5.31 预设时间输入调试 (18)5.32 指示灯调试 (20)5.33 报警器调试 (21)6．设计总结 (22)7.参考文献 (23)8.附录 (23)1.前言现代社会人们的生活水平越来越高，洗衣机作为一种方便人们洗涤的设备进入了千家万户。

电子技术课程设计报告书课题名称洗衣机控制器的设计姓名学号院、系、部专业电子信息工程指导教师2010年 11 月 25日洗衣机控制器的设计1 设计目的（1） 熟悉集成电路的引脚安排。

（2）掌握各芯片的逻辑功能及使用方法。

（3）了解面包板结构及其接线方法。

（4）了解洗衣机控制器的组成及工作原理。

（5）熟悉洗衣机控制器的设计与制作。

（6）运用HVDL 语言完成洗衣机控制器的编程。

2 设计思路（1）设计洗衣机控制器电路。

（2）设计可预置时间（10-30分钟）的定时模块。

（3）设计洗衣机运作模块，控制洗衣机的进水，洗衣，放水，脱水运转。

（4）设计分频模块，为洗衣机提供‘秒’时钟。

（5）设计译码模块，完成对时间（分）的二进制译码和LED 管的动态扫描。

（6）设计电源电路和按键判别电路。

（7）设计显示电路，完成对剩余时间和工作状态的显示3 设计过程3.1 方案论证洗衣机控制器的整体框图如下（图一）所示：图 一（洗衣机控制器原理框图）FPGA 芯片 电源总控制键盘电路 译码模块洗衣机运作模块 显示电路 分频模块 时钟（1K ）工作原理：1、开启电源后，洗衣机进入总控模块的时间设定模式，由7段LED 灯显示所设定时间；2、时间设定后，启动洗衣机，进入洗衣机运转模式，即启动洗衣机运转模块，同时屏蔽总控模块总时间（Time_all ）信号。

每次自动洗衣时间由总控模块自动分配。

七段LED 灯轮换显示工作模式（进水=1，洗衣=2，放水=3，脱水=4）和剩余时间。

3、3次自动洗衣完成后，洗衣机进入待机模式，七段LED 灯灭，再次等待时间设定。

电路设计洗衣机控制器主要电路如图所示：ULN2803是高电压大电流达林顿晶体管阵列，用于高电压大电流负载。

74LS138为动态扫描译码电路，可基于该电路扩展LED 显示为最高8位动态。

增加了VCC 所接上拉电阻，为LED 显示提供足够的驱动电流。

KEY 为机械开关，只针对单个按键进行合键判别，无对应行列扫描。

电子技术课程设计报告书课题名称洗衣机控制器的设计姓名学号院、系、部专业电子信息工程指导教师2010年 11 月 25日洗衣机控制器的设计1 设计目的（1） 熟悉集成电路的引脚安排。

（2）掌握各芯片的逻辑功能及使用方法。

（3）了解面包板结构及其接线方法。

（4）了解洗衣机控制器的组成及工作原理。

（5）熟悉洗衣机控制器的设计与制作。

（6）运用HVDL 语言完成洗衣机控制器的编程。

2 设计思路（1）设计洗衣机控制器电路。

（2）设计可预置时间（10-30分钟）的定时模块。

（3）设计洗衣机运作模块，控制洗衣机的进水，洗衣，放水，脱水运转。

（4）设计分频模块，为洗衣机提供‘秒’时钟。

（5）设计译码模块，完成对时间（分）的二进制译码和LED 管的动态扫描。

（6）设计电源电路和按键判别电路。

（7）设计显示电路，完成对剩余时间和工作状态的显示3 设计过程3.1 方案论证洗衣机控制器的整体框图如下（图一）所示：图 一（洗衣机控制器原理框图）FPGA 芯片 电源总控制键盘电路 译码模块洗衣机运作模块 显示电路 分频模块 时钟（1K ）工作原理：1、开启电源后，洗衣机进入总控模块的时间设定模式，由7段LED 灯显示所设定时间；2、时间设定后，启动洗衣机，进入洗衣机运转模式，即启动洗衣机运转模块，同时屏蔽总控模块总时间（Time_all ）信号。

每次自动洗衣时间由总控模块自动分配。

七段LED 灯轮换显示工作模式（进水=1，洗衣=2，放水=3，脱水=4）和剩余时间。

3、3次自动洗衣完成后，洗衣机进入待机模式，七段LED 灯灭，再次等待时间设定。

电路设计洗衣机控制器主要电路如图所示：ULN2803是高电压大电流达林顿晶体管阵列，用于高电压大电流负载。

74LS138为动态扫描译码电路，可基于该电路扩展LED 显示为最高8位动态。

增加了VCC 所接上拉电阻，为LED 显示提供足够的驱动电流。

KEY 为机械开关，只针对单个按键进行合键判别，无对应行列扫描。

目录1 简易洗衣机控制电路的设计要求．．．．．．．．．．．．．．．．．．．．2 1.1设计目的．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 1.2设计要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 2简易洗衣机控制电路总体方案的设计与实现．．．．．．．．．．．2 2.1设计方案原理框图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 2.2电路设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32.2.1电路设计思路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32.2.2电路总体电路图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．42.2.3仿真过程图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 2.3各模块电路功能分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．62.3.1开发环境 PROTEUS 简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．62.3.2秒脉冲发生器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．62.3.3分秒计数器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．82.3.4洗涤时间设置电路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．102.3.5工作状态显示电路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．112.3.6控制开关．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．132.3.7报警电路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14 3简易洗衣机控制电路安装与调试．．．．．．．．．．．．．．．．．．．．14 4 简易洗衣机控制电路工作分析．．．．．．．．．．．．．．．．．．．．．154.1 陈述简易洗衣机控制电路工作过程．．．．．．．．．．．．．．．．．．．．．．．．154.2 简易洗衣机控制电路设计结果分析．．．．．．．．．．．．．．．．．．．．．．．．155 心得体会．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．166 参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17 7本科生课程设计成绩评定表．．．．．．．．．．．．．．．．．．．．．．．．181 简易洗衣机控制电路的设计要求1.1设计目的1)掌握数字电路中选择器、计数器、译码显示等单元电路的综合应用。

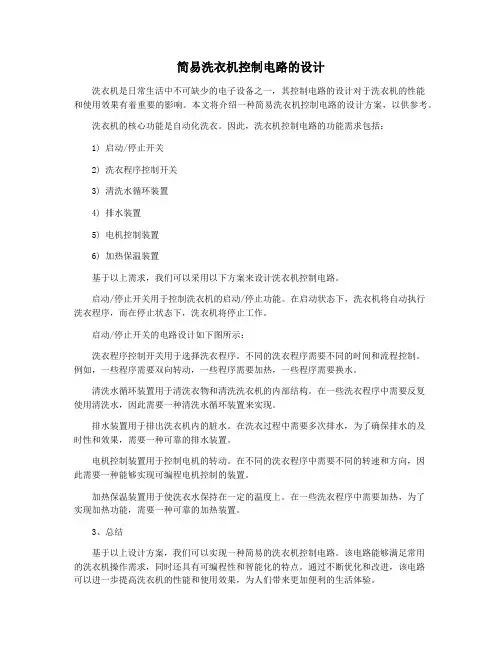

简易洗衣机控制电路的设计洗衣机是日常生活中不可缺少的电子设备之一，其控制电路的设计对于洗衣机的性能和使用效果有着重要的影响。

本文将介绍一种简易洗衣机控制电路的设计方案，以供参考。

洗衣机的核心功能是自动化洗衣。

因此，洗衣机控制电路的功能需求包括：1) 启动/停止开关2) 洗衣程序控制开关3) 清洗水循环装置4) 排水装置5) 电机控制装置6) 加热保温装置基于以上需求，我们可以采用以下方案来设计洗衣机控制电路。

启动/停止开关用于控制洗衣机的启动/停止功能。

在启动状态下，洗衣机将自动执行洗衣程序，而在停止状态下，洗衣机将停止工作。

启动/停止开关的电路设计如下图所示：洗衣程序控制开关用于选择洗衣程序。

不同的洗衣程序需要不同的时间和流程控制。

例如，一些程序需要双向转动，一些程序需要加热，一些程序需要换水。

清洗水循环装置用于清洗衣物和清洗洗衣机的内部结构。

在一些洗衣程序中需要反复使用清洗水，因此需要一种清洗水循环装置来实现。

排水装置用于排出洗衣机内的脏水。

在洗衣过程中需要多次排水，为了确保排水的及时性和效果，需要一种可靠的排水装置。

电机控制装置用于控制电机的转动。

在不同的洗衣程序中需要不同的转速和方向，因此需要一种能够实现可编程电机控制的装置。

加热保温装置用于使洗衣水保持在一定的温度上。

在一些洗衣程序中需要加热，为了实现加热功能，需要一种可靠的加热装置。

3、总结基于以上设计方案，我们可以实现一种简易的洗衣机控制电路。

该电路能够满足常用的洗衣机操作需求，同时还具有可编程性和智能化的特点。

通过不断优化和改进，该电路可以进一步提高洗衣机的性能和使用效果，为人们带来更加便利的生活体验。

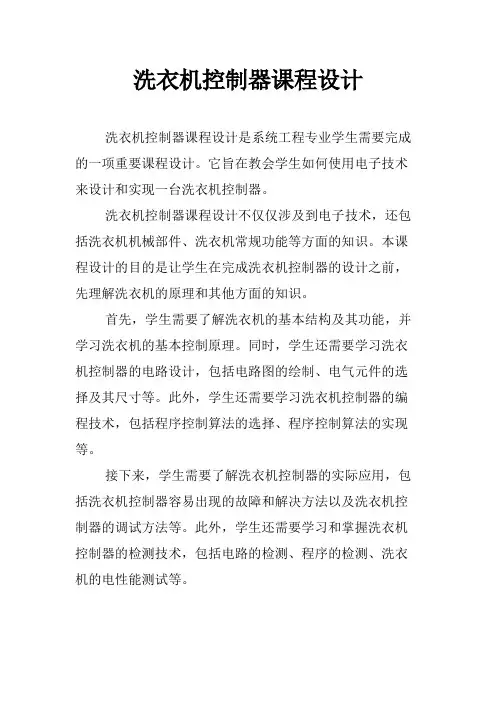

洗衣机控制器课程设计
洗衣机控制器课程设计是系统工程专业学生需要完成的一项重要课程设计。

它旨在教会学生如何使用电子技术来设计和实现一台洗衣机控制器。

洗衣机控制器课程设计不仅仅涉及到电子技术，还包括洗衣机机械部件、洗衣机常规功能等方面的知识。

本课程设计的目的是让学生在完成洗衣机控制器的设计之前，先理解洗衣机的原理和其他方面的知识。

首先，学生需要了解洗衣机的基本结构及其功能，并学习洗衣机的基本控制原理。

同时，学生还需要学习洗衣机控制器的电路设计，包括电路图的绘制、电气元件的选择及其尺寸等。

此外，学生还需要学习洗衣机控制器的编程技术，包括程序控制算法的选择、程序控制算法的实现等。

接下来，学生需要了解洗衣机控制器的实际应用，包括洗衣机控制器容易出现的故障和解决方法以及洗衣机控制器的调试方法等。

此外，学生还需要学习和掌握洗衣机控制器的检测技术，包括电路的检测、程序的检测、洗衣机的电性能测试等。

最后，学生需要根据所学的知识，设计一台洗衣机控制器，将所有知识点融会贯通，最终完成一台具有一定实用价值的洗衣机控制器。

洗衣机控制器课程设计是一门涉及电气工程、机械工程、计算机科学等多个领域的课程，要求学生掌握洗衣机控制器的基本原理及其应用，以便完成一台能够实用的洗衣机控制器的设计。

本课程的学习不仅能够提高学生的综合素质，而且可以让学生具备独立设计洗衣机控制器的能力，为他们今后从事相关工作打下坚实的基础。

西安文理学院物理与机械电子工程学院课程设计报告专业班级11级电子信息工程2班课程数字电子技术题目简易洗衣机控制器的设计学号0801110239学生姓名王晶指导教师孙静2013年9月11日西安文理学院物理与机械电子工程学院课程设计任务书学生姓名王晶专业班级11级电子信息工程2班学号0801110239 指导教师孙静职称讲师教研室电信教研室课程数字电子技术题目简易洗衣机控制器的设计任务与要求设计一款洗衣机控制器，并实现以下功能：定时未到1．用两位数码管显示洗涤的预置时间（以分钟为单位），按倒计时方式对洗涤过程作计时显示，直到时间到而停机。

初始状态显示时间为“00”。

使用五个按键分别代表：“启动”、“暂停”、“停止”、“+”和“－”。

使用三个LED发光管表示“正转”、“反转”和“暂停”3个状态。

2．当“启动”键第一次被按下，利用“+”和“－”按键设定洗涤时间。

当“启动”键第二次被按下，电机运转。

当定时时间到，电机停机，蜂鸣器发出3次间断声响。

3．当电机运转中，“暂停”键被按下，洗衣机暂停工作；若暂停状态下“暂停”键再次被按下，洗衣机继续洗涤。

当“停止”键被按下，洗衣机立即断电。

4．撰写课程设计报告。

开始日期 2013.9.2 完成日期 2013.9.132013年 9 月 2 日目录设计目的................................................... *1 设计任务和要求.......................................... *1 总体设计方案............................................. *2 功能模块设计与分析.................................... * 3 电路的安装与调试....................................... * 7 实验仪器及元器件清单 (10)心得体会…………………………………………… *11 附录系统电路图..………………………………… *13一、设计目的1.通过学习数字电子技术，从而达到学为所用。

九江学院课程设计课程 EDA技术课程设计题目洗衣机控制器院系电子信息学院专业班级电子信息工程技术学生姓名张翁生学生学号 37 指导教师高玉宝一、设计要求与原理设计一个洗衣机控制器，要求洗衣机有正转、反转、暂停三种状态。

设定洗衣机的工作时间，要洗衣机在工作时间内完成：定时启动 正转20秒 暂停10秒 反转20秒 暂停10秒 定时未到回到“正转20秒 暂停10秒 ……”，定时到则停止，同时发出提示音。

基本要求：1、设计一个电子定时器，控制洗衣机作如下运转：定时启动 正转20秒 暂停10秒 反转20秒 暂停10秒 定时未到回到“正转20秒 暂停10秒 ……”，定时到则停止；2、若定时到，则停机发出音响信号；3、用两个数码管显示洗涤的预置时间（分钟数），按倒计时方式对洗涤过程作计时显示，直到时间到停机；洗涤过程由“开始”信号开始；4、三只LED 灯表示“正转”、“反转”、“暂停”三个状态。

二、洗衣机的工作过程 首先用电路控制三只LED 显示洗衣机正转、反转、暂停三种状态。

然后用电子定时器控制洗衣机设定的工作时间，以及正传和反转运行时间的控制。

同时用两个数码管显示洗涤的预置时间（按分钟计数），按倒计时方式对洗涤过程作计时显示，直到时间到停机；洗涤过程由“开始”信号开始；最后定时到则停止，同时用蜂鸣器发出提示音。

通过各种开关组成控制电路，使洗衣机实现程序运转。

直至结束为止。

三、各模块图洗衣机控制电路由定时输入模块，电机输出模块，电机时间控制模块，数字显示电路，倒计时模块以及报警器模块组成。

图一四、各模块的VHDL 代码与仿真结果循环控制电路，使其在三个状态转换按键控制模块 控制循环时间 数字显示模块 报警电路 定时输入模块 倒计时模块1、输入定时模块，此模块是为了实现希望让洗衣机工作多少个分钟，有两个数码管显示工作时间，所以可以不同要求输入要洗衣的时间，可以输入1~59分钟不等时间，人性化控制，与实际的洗衣机工作是一样的。

数字逻辑电路课程设计设计题目全自动洗衣机控制器的设计姓名学号专业班级完成日期目录一、实验目的 (3)二、设计题目与思路 (3)三、总体方案的设计与选择 (4)四、使用元件 (5)五、分析与心得 (5)六、附件一：实验代码 (5)一、实验目的1．进一步掌握数字电路课程所学的理论知识。

2．了解数字电路设计的基本思想和方法，学会科学分析和解决问题。

3．熟悉几种常用集成数字芯片，并掌握其工作原理，进一步学会使用其进行电路设计。

4. 培养认真严谨的工作作风和实事求是的工作态度。

二、设计题目与思路本次数字电路课程设计我选择的题目是“全自动洗衣机控制器”。

这个系统的主要功能是：1．设计一个全自动洗衣机控制器电路，实现对洗衣机的全自动控制。

根据全自动洗衣机的控制原理设计一个控制电路，使之能够控制全自动洗衣机完成整个工作过程。

洗衣机工作过程如下：当按下复位按钮时，洗衣机上电，控制电路复位到初始状态（默认水位为“中”）；使用者可根据衣服的多少，按下水位控制按钮，改变水位设置，以控制上水时加水的多少；当按下启动/暂停按钮时，洗衣机开始洗衣的第一个操作：进水阀门打开，开始上水，并根据水位设置（高、中、低、少）历时不同的时间timeadd（8s、7s、6s、5s）；然后进水阀门关闭，电机开始运转，开始洗衣过程，并历时9s；然后电机停止运转，排水阀门打开，开始排水，并根据水位设置（高、中、低、少）历时不同的时间timedrain（7s、6s、5s、4s）；然后排水阀门关闭，进水阀门打开，开始第二次上水，并历时timeadd……当甩干结束后，整个洗衣过程完成，扬声器发出持续15秒的急促的“嘀嘀”音，提示用户洗衣结束。

洗衣机工作过程简记如下：空闲（idle）→第一次加水（water1）7s→洗衣（wash）9s→第一次排水（drain1）6s→第二次加水（water2）7s→漂洗（rinse）9s→第二次排水（drain2）6s→甩干（dry）5s→蜂鸣15s2、控制器只要送出对应的控制信号就可以了。

洗衣机控制器 课程设计一、课程目标知识目标：1. 让学生掌握洗衣机控制器的基本原理，理解其电路构成及功能。

2. 使学生了解洗衣机控制器的编程方法，学会编写简单的控制程序。

3. 帮助学生了解洗衣机控制器与其他家电的互联互通，拓展智能家电的知识领域。

技能目标：1. 培养学生运用控制器进行家电控制的能力，提高实际操作技能。

2. 培养学生独立思考和解决问题的能力，通过编写程序实现洗衣机的智能化控制。

3. 提高学生的团队协作能力，通过小组合作完成控制器的设计与调试。

情感态度价值观目标：1. 激发学生对家电控制技术的兴趣，培养其探索精神和创新意识。

2. 培养学生关注智能家居领域的发展，增强社会责任感和时代使命感。

3. 引导学生树立正确的消费观念，提倡环保、节能的生活方式。

课程性质：本课程为实用技术类课程，以实践操作为主，理论讲解为辅。

学生特点：本年级学生具有较强的求知欲，动手能力较强，但对洗衣机控制器相关知识了解较少。

教学要求：结合学生特点，注重理论与实践相结合，强化实践操作环节，提高学生的动手能力和创新能力。

通过课程学习，使学生能够掌握洗衣机控制器的基本原理和操作方法，培养其编程思维和团队协作能力。

同时，关注学生的情感态度价值观的培养，使其在学习过程中形成正确的价值观和消费观念。

将课程目标分解为具体的学习成果，便于后续教学设计和评估。

二、教学内容1. 洗衣机控制器原理：讲解洗衣机控制器的电路构成、工作原理及各部分功能，结合课本第三章第一节内容。

2. 编程方法：介绍洗衣机控制器的编程语言和编程方法，以课本第四章为基础，通过案例教学使学生掌握基本编程技巧。

3. 控制器操作与调试：讲解控制器的基本操作方法，组织学生进行实践操作，学会调试控制器程序，参考课本第五章内容。

4. 智能家电互联互通：分析洗衣机控制器与其他家电的互联互通原理，结合课本第六章，拓展学生智能家电的知识领域。

5. 实践项目：分组进行洗衣机控制器的编程与调试，完成一个简单的智能家居控制系统设计，涵盖课本第三至六章的主要内容。

以下是一个洗衣机控制器课程设计的示例：课程名称：洗衣机控制器设计课程目标：1.了解洗衣机的基本原理和工作原理。

2.掌握洗衣机控制器的组成和功能。

3.学习使用嵌入式系统开发工具进行洗衣机控制器的设计和编程。

4.实践设计一个简单的洗衣机控制器原型。

课程大纲：1.洗衣机基本原理•介绍洗衣机的结构和工作原理。

•讲解洗衣机的动力系统、进水系统、排水系统等基本组成部分。

2.洗衣机控制器概述•解释洗衣机控制器的作用和功能。

•介绍洗衣机控制器的硬件和软件组成。

3.嵌入式系统开发工具介绍•介绍常用的嵌入式系统开发工具，如Arduino、Raspberry Pi等。

•讲解开发工具的基本原理和使用方法。

4.洗衣机控制器设计与编程•设计一个简单的洗衣机控制器电路。

•使用嵌入式系统开发工具进行控制器的编程。

•讲解控制器的各个功能模块的实现方法，如电机控制、传感器接口、显示器等。

5.实践项目：洗衣机控制器原型•学员分组进行实践项目。

•设计和搭建一个简单的洗衣机控制器原型。

•编写控制程序，实现基本的洗衣操作功能。

6.测试与改进•测试洗衣机控制器原型的功能和性能。

•分析测试结果，进行改进和优化。

7.总结与展望•总结课程学习成果。

•展望洗衣机控制器技术的发展方向和应用前景。

教学方法：•授课讲解：通过演示和讲解来介绍洗衣机控制器的基本概念和原理。

•实践操作：学员通过实践项目，亲自设计和搭建洗衣机控制器原型，并进行编程和测试。

•小组讨论：鼓励学员在小组内进行讨论和合作，促进彼此学习和交流。

评估方式：•实践项目成果评估：评估学员设计和搭建的洗衣机控制器原型的功能和性能。

•知识考核：通过笔试或口头答辩等形式，考核学员对洗衣机控制器的基本原理和设计方法的理解。

这个课程设计旨在通过理论讲解和实践操作相结合的方式，帮助学员全面了解洗衣机控制器的设计过程和技术要点。

通过实践项目的实施，学员将能够应用所学知识设计出简单的洗衣机控制器原型，并加深对嵌入式系统和控制器设计的理解和掌握。

沈阳航空航天大学课程设计（说明书）简易洗衣机控制器的设计班级 / 学号 94020101-005 学生姓名谢淼指导教师葛雯沈阳航空航天大学课程设计任务书课程名称电子技术综合课程设计院（系）自动化学院专业自动化班级94070201 学号2009040702005 姓名谢淼课程设计题目简易洗衣机控制器的设计课程设计时间: 2011 年12 月19 日至2012 年01 月01日课程设计的内容及要求：一、设计说明设计一个电子定时器，用以控制洗衣机电机的运转。

洗衣机电机的工作顺序：启动——>正转30s ——> 暂行10s——> 反转30s—— >暂行10 s——>停止二、技术指标1．用数码管显示洗涤时间，按倒计时方式对洗涤过程作计时显示，直到时间到停机，并发出音响信号报警；2．洗涤时间在0-60分钟内可由用户任意设定，并设置启动键，在预置定时时间后，按启动键开始机器运转；3．设置停止键，在洗涤过程中随时按该键可终止动作，并使显示器清0。

4．设计本电路所用的直流电源。

三、设计要求1．在选择器件时，应考虑成本。

2．根据技术指标，通过分析计算确定电路和元器件参数。

3．画出电路原理图（元器件标准化，电路图规范化）。

四、实验要求1．根据技术指标制定实验方案；验证所设计的电路。

2．进行实验数据处理和分析。

五、推荐参考资料1．阎石著. 数字电子技术基础[M].北京：高等教育出版社，2005年2．童诗白、华成英著. 模拟电子技术基础[M]. 北京：高等教育出版社，2006年3．赵淑范、王宪伟著.电子技术实验与课程设计[M].北京：清华大学出版社，2006年4．孙肖子、邓建国著.电子设计指南[M].北京：高等教育出版社，2006年六、按照要求撰写课程设计报告指导教师年月日负责教师年月日学生签字年月日成绩评定表评语、建议或需要说明的问题：成绩指导教师签字：日期：一、概述本电路时间用主体是有计数器构成的计时电路，通过时间的采集来完成电机正反转停止的操作，再由几个开关与逻辑门实现控制。

题目洗衣机控制器班级 06电子信息学号姓名时间科技艺术学院一、设计要求普通洗衣机的主要控制电路是一个定时器，它按照一定的洗涤程序控制电机作正向和反向转动。

设计要求如下1、洗衣机转动模式有三种，分别为强力，标准和轻柔。

强力：正转4s，停止2s，反转4s；标准：正转3s，停止2s，反转3s；轻柔：正转2s，停止1s，反转2s；2、洗衣时间可选择5分钟，10分钟，15分钟，20分钟。

3、洗完后进行两次漂洗每，次5分钟。

4、漂洗结束后进行脱水。

5、自动排水。

6、洗衣结束后发出警报。

7、可用数字显示洗衣机的全部工作时间。

二、总体设计原理对于自动控制，使用单片机是最简单的，但是对于普通的洗衣机控制使用一般器件也可完成。

我设计的洗衣机控制电路主要采用CMOS和TTL集成器件，如计数器，锁存器，与门，非门，555定时器等构成洗衣机控制电路。

洗衣机的洗衣流程如下：加水—（定时）洗衣—排水加水—漂洗—排水加水—漂洗—排水—脱水—排水—警报并停机。

电路设计框图如下：三、各单元设计与分析1、多谐振荡器多谐振荡器是一种自激振荡器，产生振荡信号，用于计时。

在许多场合对多谐振荡器的频率稳定性要求严格，一般采用石英晶体振荡器。

但是由于洗衣机对时间的精确度要求不是很高，所以我采用555定时器接成的1HZ 多谐振荡器。

电路如图： 图中是把555定时器接成施密特触发器，在用施密特触发器接成多谐振荡器的方法接成。

其中R 1=R 2=48K Ω,C 1=0.01μ,C 2=10μ把数据带入T=（R 1+2R 2）C 2ln2， 得T=1s即周期为一秒，输出1HZ 的信号。

2、时钟电路时钟电路采用计数器对输入的1HZ 振荡信号进行计数，从而实现计时。

用十进制计数器接成两个60进制计数器，分别用于计秒和计分。

因为整个洗衣时间不会超过1小时，所以不用计时。

V10U十进制计数器有很多中，如74LS90,74LS290,74160等。

74160有预置数功能，此功能在应用中不需要，用它肯定是浪费。
