脚手架图文教程PPT课件•脚手架基本概念与分类•搭设前准备工作及安全要求•脚手架搭设步骤详解•脚手架使用过程中的注意事项目•常见问题分析与解决方法•图文结合实例展示录01脚手架基本概念与分类脚手架定义及作用脚手架定义脚手架是为了保证各施工过程顺利进行而搭设的工作平台，用于承载施工人员、施工材料和设备等。
脚手架作用提供安全、稳定的工作空间，确保施工人员在高空作业时的安全，提高施工效率和质量。
扣件式脚手架碗扣式脚手架悬挑式脚手架附着式升降脚手架脚手架主要类型介绍01020304由钢管和扣件组成，搭设灵活，承载能力强，适用于各种建筑结构和施工条件。
由碗扣、横杆和立杆组成，结构稳定，搭设速度快，适用于桥梁、隧道等大规模施工。
通过悬挑梁将脚手架荷载传递给建筑结构，适用于高层建筑外墙施工和装修。
附着在建筑结构上，通过升降设备实现升降功能，适用于高层建筑外立面施工。
选用原则与注意事项选用原则根据工程特点、施工条件、承载要求和经济性等因素综合考虑，选择适合的脚手架类型。
注意事项确保脚手架材料质量合格，搭设符合规范要求，使用过程中加强检查和维护，确保安全使用。
同时，要对施工人员进行安全教育和培训，提高他们的安全意识和操作技能。
在拆除脚手架时，应遵循从上到下、逐层拆除的原则，严禁抛掷杆件和扣件。
02搭设前准备工作及安全要求010204场地勘察与评估勘察现场地形、地貌及障碍物情况评估地面承载能力及稳定性确定搭设位置和高度，并考虑周边环境因素制定安全措施和应急预案03采购符合标准要求的脚手架材料和设备检查材料和设备的质量证明文件及合格证书对材料和设备进行外观检查，确保其完好无损按照规定进行验收，并记录验收结果01020304材料设备采购与验收标准组织专业搭设队伍，明确人员分工和职责确保搭设人员熟悉脚手架搭设流程和规范对搭设人员进行安全教育和技能培训强调安全意识，提高搭设人员的自我保护能力搭设队伍组织及培训要求03脚手架搭设步骤详解基础处理与排水设计基础处理确保脚手架搭设场地平整、坚实，无杂物和积水，必要时进行夯实或铺设垫板。

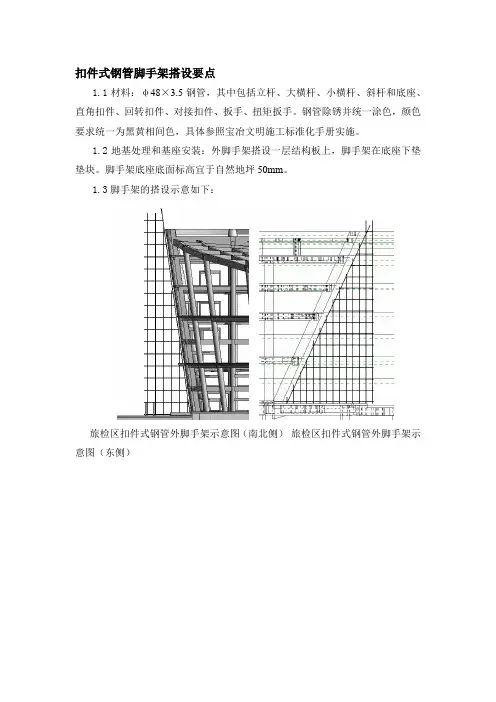

扣件式钢管脚手架搭设要点1.1材料：φ48×3.5钢管，其中包括立杆、大横杆、小横杆、斜杆和底座、直角扣件、回转扣件、对接扣件、扳手、扭矩扳手。
钢管除锈并统一涂色，颜色要求统一为黑黄相间色，具体参照宝冶文明施工标准化手册实施。
1.2地基处理和基座安装：外脚手架搭设一层结构板上，脚手架在底座下垫垫块。
脚手架底座底面标高宜于自然地坪50mm。
1.3脚手架的搭设示意如下：旅检区扣件式钢管外脚手架示意图（南北侧）旅检区扣件式钢管外脚手架示意图（东侧）旅检区扣件式钢管外脚手架示意图（东侧）落地脚手架正立面图1.4杆件的搭设方法：脚手架各杆件的间距和布置应按照构造的规定搭设。
其具体方案要求是：1、施工工艺：落地式脚手架搭设的工艺流程为：（1）场地清理；（2）材料配备；（3）定位设置通长脚手板、钢底座；（4）纵向扫地杆、立杆、横向扫地杆、小横杆、大横杆（搁栅）；（5）剪刀撑、连墙杆；（6）铺脚手板、扎防护栏杆、扎安全网。
2、搭设顺序：做好搭设的准备工作—→地基处理—→放置纵向扫地杆—→逐根树立立杆，随即与纵向扫地杆扣牢—→安装横向扫地杆，并与立杆或纵向扫地杆扣牢安装第一步大横杆—→安装第一步小横杆—→第二步大横杆—→第三步小横杆—→加设临时抛撑（上端与第二步大横杆扣牢，在装设两道连墙杆后方可拆除）—→第三步大横杆和小横杆—→设置连墙杆—→接立杆—→加设剪刀撑铺脚手板—→绑护身栏杆和挡脚板—→立挂安全网。
3、立杆垂直的偏差不得大于架高的1/200，相邻两根立杆的接头错开50cm，并力求不在同一步内。
立杆横距1.5m，纵距1.2m,立杆距外墙距离0.5 m，脚手架步距1.80m，立杆高度为28.2m，立杆的设置避开装饰线条位置，立杆顶端和横杆内端距离结构边线500mm，连墙杆尽可能设置在开启扇位。
4、大横杆在每面架子范围内的纵向水平高低差，不宜超过一皮砖的厚度，同一步内外两根大横杆的接头，应相互错开，不宜在同一跨内，在垂直方向的相邻的两根大横杆的接头也应相互错开。
