下载文档原格式
江苏省建设工程质量检测人员岗位考核试卷沥青混合料B卷一、单项选择题（共40题，每题1分，共40分。
）1.沥青混合料谢伦堡沥青析漏试验时，拌和机拌合混合料的加料顺序为（）。
A．粗细集料→纤维稳定剂→沥青B．沥青→纤维稳定剂→粗细集料C．粗细集料→沥青→纤维稳定剂D．沥青→粗细集料→纤维稳定剂2.沥青混合料肯塔堡飞散试验时，测得试验前试件的质量为456.3g，试验后试样的残留质量为432.5g，则该沥青混合料的飞散损失为（）%。
A．5.5 B．5.2 C．5.0 D．5.73. 某一组沥青混合料离心分离法测定沥青含量试验数据如下：则该组油石比为：（）A. 4.6%B. 4.4%C.5.1%D.3.4%4.水中重法测定沥青混合料试件表观相对密度时，测得干燥试件的空气质量1231.5g，水中质量746.6g，ρw取0.9971g/cm3，则该试件的表观密度为（）g/cm3。
A.2.540B.1.540C.2.532D.1.5355.进行沥青混合料拌合的标准总拌合时间为（）min。
A．2 B．3 C．4 D．56.用蜡封法测沥青混合料密度时，测石蜡对水的相对密度时，应测定重物在（）的水中质量。
A. 25±0.5℃B. 20±0.5℃C. 20±1.0℃D. 20±2℃7. 标准击实仪：由击实锤、φ98.5mm±0.5mm 平圆形压实头及导向棒组成。
通过机械将击实锤提起，从（）高度沿导向棒自由落下击实。
A. 475.2±1.5mmB. 475.2±1.0mmC. 457.2±1.5mmD. 457.2±1.0mm8.沥青混合料稳定度试验对试件加载速度是（）。
A . 10mm/minB . 0.5mm/minC . 1mm/minD . 50mm/min9.随沥青含量增加，沥青混合料试件密度将（）。
A .保持不变B .出现峰值C .减少D .增大10.压实沥青混合料密实度试验，含水率大于2%的沥青混合料试件应使用（）。
沥青混合料肯塔堡飞散试验1 目的与适用范围1.1本方法用以评价由于沥青用量或粘结性不足，在交通荷载作用下，路面表面集料脱落而散失的程序，以马歇尔试件在洛杉矶试验机中旋转撞击规定的次数，沥青混合料试件散落材料的质量的百分率表示。
1.2标准飞散试验可用于确定沥青路面表面层使用的沥青玛蹄脂碎石混合料（SMA）、排水式大孔隙沥青混合料、抗滑表层混合料、沥青碎石或乳化沥青碎石混合料所需的最少沥青用量。
1.3本方法的浸水飞散试验用以评价沥青混合料的水稳性。
2仪具与材料2.1沥青混合料马歇尔试件制作设备，同T0702。
2.2洛杉矶磨耗试验机。
2.3恒温水槽：可控制恒温为20℃，控温准确度为0.5℃。
2.4烘箱：大、中型各一台，装有温度调节器。
2.5天平或电子秤：用于称量矿料的感量不大于0.5g，用于称量沥青的感量不大于0.1g。
2.6插刀或大螺丝刀。
2.7温度计：分度为1℃。
2.8其它，电炉或煤气炉、沥青熔化锅、拌和铲、标准筛、滤纸（或普通纸）、胶布、卡尺、秒表、粉笔、棉纱等。
3方法与步骤3.1准备工作3.1.1根据实际使用的沥青混合料的配合比，按T0702标准击实法成型马歇尔试件，除非另有要求，击实志型次数为双面各50次，试件尺寸应符合直径101.6mm±0.2mm，高63.5mm±1.3mm的要求，一组试件的数量不得少于4个。
对粗集料较多而沥青用量较少的混合料，小型沥青混合料拌和机拌匀有困难时，也可以采用手工炒拌的方法。
拌和时应注意事先在拌和锅或炒锅中中入相当于拌和沥青混合料时在拌和锅内所粘附近的沥青用量，以免影响油石化的准确性。
3.1.2量测试件的直径及高度准确至0.1mm，尺寸不符合要求的试件应作废。
3.1.3按本规程规定的方法测定试件的密度、空隙率、沥青体积百分率、沥青饱和度、矿料间隙率等物理指标。
3.1.4将恒温水槽调节至要求的试验温度，标准飞散试验的试验温度为20℃±0.5℃；浸水飞3.2试验步骤3.2.1将试件放入恒温水槽中养生。

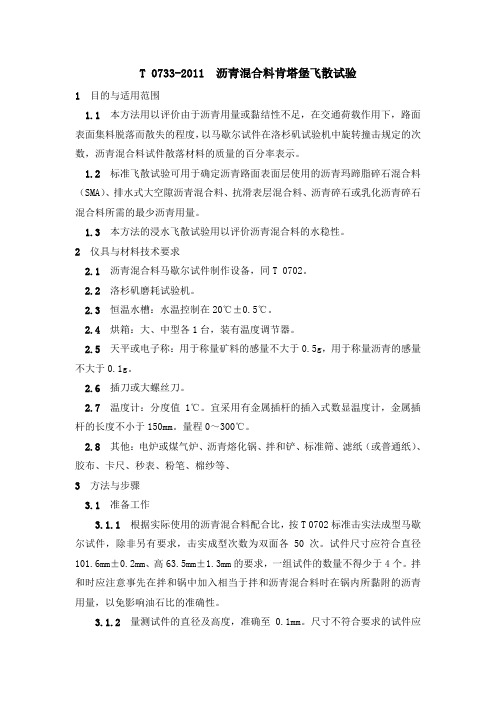

T 0733-2011 沥青混合料肯塔堡飞散试验1目的与适用范围1.1本方法用以评价由于沥青用量或黏结性不足，在交通荷载作用下，路面表面集料脱落而散失的程度，以马歇尔试件在洛杉矶试验机中旋转撞击规定的次数，沥青混合料试件散落材料的质量的百分率表示。
1.2标准飞散试验可用于确定沥青路面表面层使用的沥青玛蹄脂碎石混合料（SMA）、排水式大空隙沥青混合料、抗滑表层混合料、沥青碎石或乳化沥青碎石混合料所需的最少沥青用量。
1.3本方法的浸水飞散试验用以评价沥青混合料的水稳性。
2 仪具与材料技术要求2.1沥青混合料马歇尔试件制作设备，同T 0702。
2.2洛杉矶磨耗试验机。
2.3 恒温水槽：水温控制在20℃±0.5℃。
2.4烘箱：大、中型各1台，装有温度调节器。
2.5天平或电子称：用于称量矿料的感量不大于0.5g，用于称量沥青的感量不大于0.1g。
2.6插刀或大螺丝刀。
2.7温度计：分度值1℃。
宜采用有金属插杆的插入式数显温度计，金属插杆的长度不小于150mm。
量程0～300℃。
2.8其他：电炉或煤气炉、沥青熔化锅、拌和铲、标准筛、滤纸（或普通纸）、胶布、卡尺、秒表、粉笔、棉纱等、3方法与步骤3.1 准备工作3.1.1根据实际使用的沥青混合料配合比，按T 0702标准击实法成型马歇尔试件，除非另有要求，击实成型次数为双面各50次。
试件尺寸应符合直径101.6mm±0.2mm、高63.5mm±1.3mm的要求，一组试件的数量不得少于4个。
拌和时应注意事先在拌和锅中加入相当于拌和沥青混合料时在锅内所黏附的沥青用量，以免影响油石比的准确性。
3.1.2量测试件的直径及高度，准确至0.1mm。
尺寸不符合要求的试件应作废。
3.1.3按本规程规定的方法测定试件的密度、空隙率、沥青体积百分率、沥青饱和度、矿料间隙等物理指标。
3.1.4 将恒温水槽调节至要求的试验温度。
标准飞散试验的试验温度为20℃±0.5℃；浸水飞散试验的试验温度为60℃±0.5℃。
T 0733-2011 沥青混合料肯塔堡飞散试验1目的与适用范围1.1本方法用以评价由于沥青用量或黏结性不足，在交通荷载作用下，路面表面集料脱落而散失的程度，以马歇尔试件在洛杉矶试验机中旋转撞击规定的次数，沥青混合料试件散落材料的质量的百分率表示。
1.2标准飞散试验可用于确定沥青路面表面层使用的沥青玛蹄脂碎石混合料（SMA）、排水式大空隙沥青混合料、抗滑表层混合料、沥青碎石或乳化沥青碎石混合料所需的最少沥青用量。
1.3本方法的浸水飞散试验用以评价沥青混合料的水稳性。
2 仪具与材料技术要求2.1沥青混合料马歇尔试件制作设备，同T 0702。
2.2洛杉矶磨耗试验机。
2.3 恒温水槽：水温控制在20℃±0.5℃。
2.4烘箱：大、中型各1台，装有温度调节器。
2.5天平或电子称：用于称量矿料的感量不大于0.5g，用于称量沥青的感量不大于0.1g。
2.6插刀或大螺丝刀。
2.7温度计：分度值1℃。
宜采用有金属插杆的插入式数显温度计，金属插杆的长度不小于150mm。
量程0～300℃。
2.8其他：电炉或煤气炉、沥青熔化锅、拌和铲、标准筛、滤纸（或普通纸）、胶布、卡尺、秒表、粉笔、棉纱等、3方法与步骤3.1 准备工作3.1.1根据实际使用的沥青混合料配合比，按T 0702标准击实法成型马歇尔试件，除非另有要求，击实成型次数为双面各50次。
试件尺寸应符合直径101.6mm±0.2mm、高63.5mm±1.3mm的要求，一组试件的数量不得少于4个。
拌和时应注意事先在拌和锅中加入相当于拌和沥青混合料时在锅内所黏附的沥青用量，以免影响油石比的准确性。
3.1.2量测试件的直径及高度，准确至0.1mm。
尺寸不符合要求的试件应作废。
3.1.3 按本规程规定的方法测定试件的密度、空隙率、沥青体积百分率、沥青饱和度、矿料间隙等物理指标。
3.1.4 将恒温水槽调节至要求的试验温度。
标准飞散试验的试验温度为20℃±0.5℃；浸水飞散试验的试验温度为60℃±0.5℃。
2012年6月11日星期一马歇尔制样以泰普克基质沥青70#为例试验步骤：1.按照设计好的级配，天枰称重集料和矿粉，并一同放到160℃的烘箱里面加热2.打开混合料搅拌机，并设定温度为160℃，搅拌时间为180s3.沥青放到135℃的烘箱里面加热，放置时间：使沥青能顺利倒出即可4.把制样磨具（筒状柱体，几个样品就放几个；底座）放入到130℃的烘箱里面加热5.取出三分之二锅沥青，在煤气上进行加热、搅拌，直至成水状，此时温度应小于160℃（温度过高，会有黑烟产生，此时沥青发生氧化）6.取出已经达到160℃的集料和矿粉，放入混合料搅拌机中，加入已定质量的沥青，搅拌键常按，搅拌机容器上升，并开始搅拌混合过程7.搅拌完成后，取1250g（首次取此质量的沥青混合料，后面再根据此质量下的样品体积情况进行质量调整）混合料，放入装置好的磨具中，用尖刀使其四周无大空隙（最好是边上没有大的颗粒，不然样品做洛杉矶磨耗试验时边上的大颗粒容易掉，影响结果判断），之后放入到马歇尔击实仪中双面各击75下（根据级配类型确定击实次数，AC级别击实75次）8.对样品上下面厚度进行测量，与标准尺寸￠101.6m m×63.5mm进行比较，进而调整后一样品的混合料取料质量(标准击实法，一组试件的数量不少于4个)9.重复以上步骤10.把样品放在室温下冷却（空调房也可以），等样品温度降到室温时，在脱模机上进行脱模，并标上标签（标签标在密实一面，即制样时的底部，密实的原因是因为制样时小颗粒被作用到下部）11.测试其空气质量和水中质量（计算空隙率用？）2012年6月初星期1~5一、沥青三大指标（针入度、软化点和延度）测试以SK基质沥青为例试验步骤：1.沥青在烘箱中加热到130℃2.取量约三分之一小锅子，煤气上加热搅拌均匀，使温度在160摄氏度左右3.把沥青料倒入针入度容器、软化点半球和延度磨具中，后续放置和处理时间如4.测试各个性能，并记录试验结果二、动力粘度测试以上面的SK基质沥青为例试验步骤：1.同上2.同上3.把沥青料通过金属漏斗加到粘度玻璃管中，加入量已不超过测试刻度为准4.135℃烘箱里面15分钟后，室温下2分钟后，放入动力粘度仪中60℃恒温30min后，开始测试，并记录试验结果2012年6月14日星期四—昨天试验方法总结试验目的：研究岩沥青作为改性剂掺入基质沥青中作用效果。
