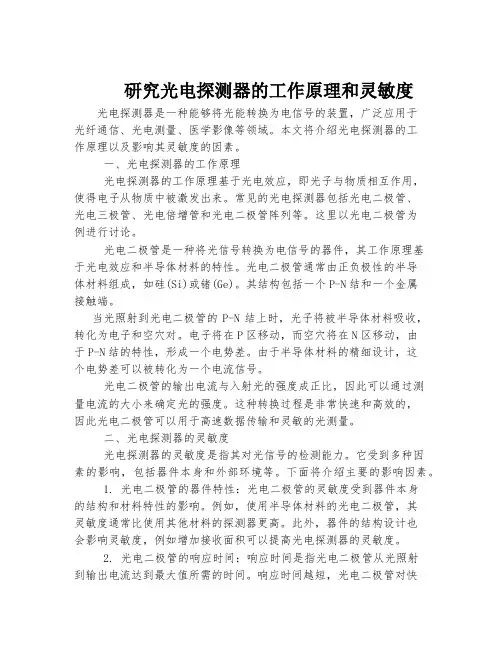

研究光电探测器的工作原理和灵敏度光电探测器是一种能够将光能转换为电信号的装置,广泛应用于光纤通信、光电测量、医学影像等领域。
本文将介绍光电探测器的工作原理以及影响其灵敏度的因素。
一、光电探测器的工作原理光电探测器的工作原理基于光电效应,即光子与物质相互作用,使得电子从物质中被激发出来。
常见的光电探测器包括光电二极管、光电三极管、光电倍增管和光电二极管阵列等。
这里以光电二极管为例进行讨论。
光电二极管是一种将光信号转换为电信号的器件,其工作原理基于光电效应和半导体材料的特性。
光电二极管通常由正负极性的半导体材料组成,如硅(Si)或锗(Ge)。
其结构包括一个P-N结和一个金属接触端。
当光照射到光电二极管的P-N结上时,光子将被半导体材料吸收,转化为电子和空穴对。
电子将在P区移动,而空穴将在N区移动,由于P-N结的特性,形成一个电势差。
由于半导体材料的精细设计,这个电势差可以被转化为一个电流信号。
光电二极管的输出电流与入射光的强度成正比,因此可以通过测量电流的大小来确定光的强度。
这种转换过程是非常快速和高效的,因此光电二极管可以用于高速数据传输和灵敏的光测量。
二、光电探测器的灵敏度光电探测器的灵敏度是指其对光信号的检测能力。
它受到多种因素的影响,包括器件本身和外部环境等。
下面将介绍主要的影响因素。
1. 光电二极管的器件特性:光电二极管的灵敏度受到器件本身的结构和材料特性的影响。
例如,使用半导体材料的光电二极管,其灵敏度通常比使用其他材料的探测器更高。
此外,器件的结构设计也会影响灵敏度,例如增加接收面积可以提高光电探测器的灵敏度。
2. 光电二极管的响应时间:响应时间是指光电二极管从光照射到输出电流达到最大值所需的时间。
响应时间越短,光电二极管对快速变化的光信号的检测能力就越强。
因此,降低响应时间可以提高光电探测器的灵敏度。
3. 光电二极管的噪声:噪声是指光电二极管在工作过程中由于各种因素引起的电流波动。
噪声会降低光电探测器的信噪比,从而影响灵敏度。
光电探测器原理光电探测器原理及应用光电探测器种类繁多,原则上讲,只要受到光照后其物理性质发生变化的任何材料都可以用来制作光电探测器。
现在广泛使用的光电探测器是利用光电效应工作的,是变光信号为电信号的元件。
光电效应分两类,内光电效应和外光电效应。
他们的区别在于,内光电效应的入射光子并不直接将光电子从光电材料内部轰击出来,而只是将光电材料内部的光电子从低能态激发到高能态。
于是在低能态留下一个空位——空穴,而高能态产生一个自由移动的电子,如图二所示。
硅光电探测器是利用内光电效应的。
由入射光子所激发产生的电子空穴对,称为光生电子空穴对,光生电子空穴对虽然仍在材料内部,但它改变了半导体光电材料的导电性能,如果设法检测出这种性能的改变,就可以探测出光信号的变化。
无论外光电效应或是内光电效应,它们的产生并不取决于入射光强,而取决于入射光波的波长λ或频率ν,这是因为光子能量E只和ν有关:E=hν(1)式中h为普朗克常数,要产生光电效应,每个光子的能量必须足够大,光波波长越短,频率越高,每个光子所具有的能量hν也就越大。
光强只反映了光子数量的多少,并不反映每个光子的能量大小。
目前普遍使用的光电探测器有耗尽层光电二极管和雪崩光电二极管,是由半导体材料制作的。
半导体光电探测器是很好的固体元件,主要有光导型,热电型和P—N结型。
但在许多应用中,特别是在近几年发展的光纤系统中,光导型探测器处理弱信号时噪声性能很差;热电型探测器不能获得很高的灵敏度。
而硅光电探测器在从可见光到近红外光区能有效地满足上述条件,是该波长区理想的光接收器件。
一、耗尽层光电二极管在半导体中,电子并不处于单个的分裂能级中,而是处于能带中,一个能带有许多个能级。
如图三所示。
能带与能带间的能量间隙称为禁带,禁带中没有电子,电子从下往上填,被电子全部填满的能带称为满带,最高的满带称为价带,紧靠在价带上面的能带称为导带,导带只有部分被电子填充,或是全部空着。
光电探测器工作原理与性能分析光电探测器是一种能够将光电信号转换为电信号的器件,广泛应用于光电通讯、光学测量、光学成像等领域。
在本文中,将对光电探测器的工作原理与性能进行分析。
一、光电探测器的工作原理光电探测器工作的基本原理是利用光电效应将光能转换为电子能,再经过电子放大及处理,将光信号转换为电信号输出。
光电探测器主要包括光敏元件、前置放大电路、信号处理电路等部分。
常见的光敏元件主要包括光电二极管、光电倍增管、光电导、光电导二极管、PIN光电二极管等。
其中,光电二极管是最常用的一种,它基于外光在PN结上产生电压的原理,将光能转换为电能。
PIN光电二极管又是一种与之类似的器件,但它的灵敏度更高,特别适用于高速、低噪音、低光水平的应用。
前置放大电路则是提高探测器灵敏度的重要部分。
它通常包括高阻抗输入级、宽带放大电路、低噪声电路等。
这些器件通常采用集成电路技术实现,具有高增益、高带宽、低噪声等优点。
信号处理电路主要包括滤波电路、放大电路、比较器、微处理器等部分。
滤波电路可以去除噪声干扰,放大电路可以放大信号的幅度,比较器可以将信号转换为数字信号,微处理器则可以对数字信号进行处理及控制。
二、光电探测器的性能分析光电探测器的性能参数包括灵敏度、响应时间、线性度、噪声等。
下面将对这些性能进行分析。
1. 灵敏度灵敏度是指探测器对光的灵敏程度,它通常通过量子效率来评估。
量子效率是指进入探测器的光子转化为电的比例。
由于光电探测器的灵敏度会受到光强度、工作温度、探测器结构等多种因素的影响,因此在实际应用中需要合理设计光路及保持探测器稳定性。
2. 响应时间响应时间是指光电探测器从接收光信号到输出电信号的时间。
响应时间由前置放大电路和光敏元件上升时间之和决定,因此我们可以通过优化这些器件来提高响应时间。
在高速应用中,响应时间非常关键,因此需要选用响应时间较短的光学元件及前置放大电路。
3. 线性度线性度是指光电探测器输出与输入之间的线性关系。

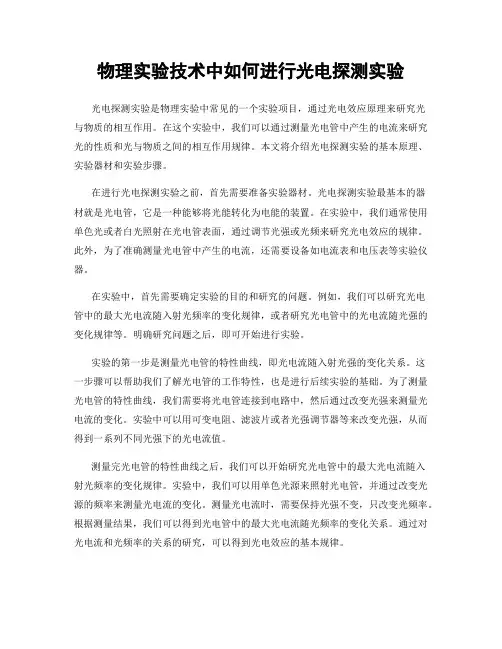

物理实验技术中如何进行光电探测实验光电探测实验是物理实验中常见的一个实验项目,通过光电效应原理来研究光与物质的相互作用。
在这个实验中,我们可以通过测量光电管中产生的电流来研究光的性质和光与物质之间的相互作用规律。
本文将介绍光电探测实验的基本原理、实验器材和实验步骤。
在进行光电探测实验之前,首先需要准备实验器材。
光电探测实验最基本的器材就是光电管,它是一种能够将光能转化为电能的装置。
在实验中,我们通常使用单色光或者白光照射在光电管表面,通过调节光强或光频来研究光电效应的规律。
此外,为了准确测量光电管中产生的电流,还需要设备如电流表和电压表等实验仪器。
在实验中,首先需要确定实验的目的和研究的问题。
例如,我们可以研究光电管中的最大光电流随入射光频率的变化规律,或者研究光电管中的光电流随光强的变化规律等。
明确研究问题之后,即可开始进行实验。
实验的第一步是测量光电管的特性曲线,即光电流随入射光强的变化关系。
这一步骤可以帮助我们了解光电管的工作特性,也是进行后续实验的基础。
为了测量光电管的特性曲线,我们需要将光电管连接到电路中,然后通过改变光强来测量光电流的变化。
实验中可以用可变电阻、滤波片或者光强调节器等来改变光强,从而得到一系列不同光强下的光电流值。
测量完光电管的特性曲线之后,我们可以开始研究光电管中的最大光电流随入射光频率的变化规律。
实验中,我们可以用单色光源来照射光电管,并通过改变光源的频率来测量光电流的变化。
测量光电流时,需要保持光强不变,只改变光频率。
根据测量结果,我们可以得到光电管中的最大光电流随光频率的变化关系。
通过对光电流和光频率的关系的研究,可以得到光电效应的基本规律。
除了研究光电流随光频率的变化规律外,我们还可以研究光电管中的光电流随入射光强的变化规律。
为了实现这一点,我们可以使用可变光强源来照射光电管,并通过改变光强来测量光电流的变化。
实验中,我们需要保持光频率不变,只改变光强。
通过测量光电流和光强的关系,可以得到光电流随入射光强的变化规律。
光电探测器工作原理
光电探测器是一种能够将光信号转化为电信号的器件。
它的工作原理基于光电效应和半导体材料的特性。
光电效应是指当光照射到物质表面时,能量足够大的光子会导致表面材料中的电子从价带跃迁到导带。
这个现象可以在金属和半导体材料中观察到。
在光电探测器中,使用的是半导体材料。
半导体材料通常被分为N型和P型两种,其中N型材料富含自由电子,而P型材料富含空穴(缺少电子的位置)。
当将这两种材料结合在一起时,形成了一个PN结。
PN结中,N 型和P型材料的自由电子和空穴会发生扩散和结合的过程,形成一个电势差。
当光照射到PN结上时,光子的能量会被电子或空穴吸收,导致它们跃迁到相应的能级。
如果光子的能量足够大,电子或空穴可以跃迁到对方的区域,称为光生载流子。
这些光生载流子会造成电子和空穴浓度的增加,从而改变PN结中的电势差。
这个电势差变化会导致电流的产生。
为了增强光电探测器的灵敏度和响应速度,通常会在PN结周围加上反射层和透镜,以便更好地收集和聚焦光线。
此外,探测器还可以通过外部电压来控制电势差的大小,从而调节电流的输出。
总的来说,光电探测器的工作原理就是利用光电效应在半导体
材料中产生光生载流子,从而导致电势差的变化,进而产生电流信号。
这种原理可以应用于许多领域,包括光通信、光谱分析、太阳能电池等。
光电探测器原理光电探测器原理及应用光电探测器种类繁多,原则上讲,只要受到光照后其物理性质发生变化的任何材料都可以用来制作光电探测器。
现在广泛使用的光电探测器是利用光电效应工作的,是变光信号为电信号的元件。
光电效应分两类,内光电效应和外光电效应。
他们的区别在于,内光电效应的入射光子并不直接将光电子从光电材料内部轰击出来,而只是将光电材料内部的光电子从低能态激发到高能态。
于是在低能态留下一个空位——空穴,而高能态产生一个自由移动的电子,如图二所示。
硅光电探测器是利用内光电效应的。
由入射光子所激发产生的电子空穴对,称为光生电子空穴对,光生电子空穴对虽然仍在材料内部,但它改变了半导体光电材料的导电性能,如果设法检测出这种性能的改变,就可以探测出光信号的变化。
无论外光电效应或是内光电效应,它们的产生并不取决于入射光强,而取决于入射光波的波长λ或频率ν,这是因为光子能量E只和ν有关:E=hν(1)式中h为普朗克常数,要产生光电效应,每个光子的能量必须足够大,光波波长越短,频率越高,每个光子所具有的能量hν也就越大。
光强只反映了光子数量的多少,并不反映每个光子的能量大小。
目前普遍使用的光电探测器有耗尽层光电二极管和雪崩光电二极管,是由半导体材料制作的。
半导体光电探测器是很好的固体元件,主要有光导型,热电型和P—N结型。
但在许多应用中,特别是在近几年发展的光纤系统中,光导型探测器处理弱信号时噪声性能很差;热电型探测器不能获得很高的灵敏度。
而硅光电探测器在从可见光到近红外光区能有效地满足上述条件,是该波长区理想的光接收器件。
一、耗尽层光电二极管在半导体中,电子并不处于单个的分裂能级中,而是处于能带中,一个能带有许多个能级。
如图三所示。
能带与能带间的能量间隙称为禁带,禁带中没有电子,电子从下往上填,被电子全部填满的能带称为满带,最高的满带称为价带,紧靠在价带上面的能带称为导带,导带只有部分被电子填充,或是全部空着。
