绝缘电阻测试记录1.

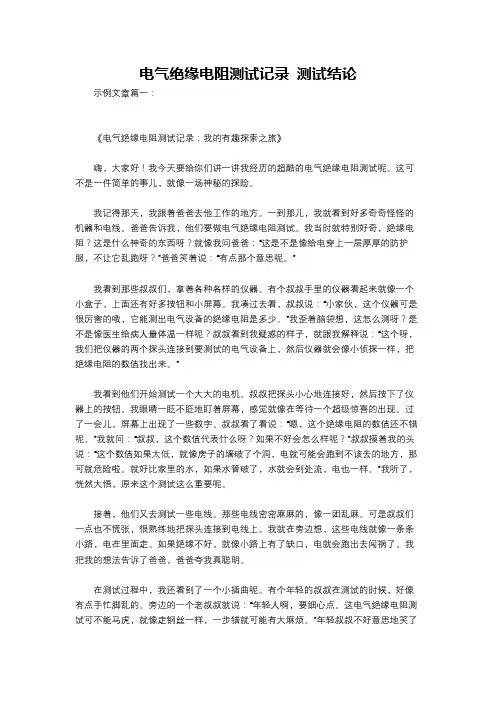

电气绝缘电阻测试记录测试结论示例文章篇一：《电气绝缘电阻测试记录：我的有趣探索之旅》嗨，大家好！我今天要给你们讲一讲我经历的超酷的电气绝缘电阻测试呢。

这可不是一件简单的事儿，就像一场神秘的探险。

我记得那天，我跟着爸爸去他工作的地方。

一到那儿，我就看到好多奇奇怪怪的机器和电线。

爸爸告诉我，他们要做电气绝缘电阻测试。

我当时就特别好奇，绝缘电阻？这是什么神奇的东西呀？就像我问爸爸：“这是不是像给电穿上一层厚厚的防护服，不让它乱跑呀？”爸爸笑着说：“有点那个意思呢。

”我看到那些叔叔们，拿着各种各样的仪器。

有个叔叔手里的仪器看起来就像一个小盒子，上面还有好多按钮和小屏幕。

我凑过去看，叔叔说：“小家伙，这个仪器可是很厉害的哦，它能测出电气设备的绝缘电阻是多少。

”我歪着脑袋想，这怎么测呀？是不是像医生给病人量体温一样呢？叔叔看到我疑惑的样子，就跟我解释说：“这个呀，我们把仪器的两个探头连接到要测试的电气设备上，然后仪器就会像小侦探一样，把绝缘电阻的数值找出来。

”我看到他们开始测试一个大大的电机。

叔叔把探头小心地连接好，然后按下了仪器上的按钮。

我眼睛一眨不眨地盯着屏幕，感觉就像在等待一个超级惊喜的出现。

过了一会儿，屏幕上出现了一些数字。

叔叔看了看说：“嗯，这个绝缘电阻的数值还不错呢。

”我就问：“叔叔，这个数值代表什么呀？如果不好会怎么样呢？”叔叔摸着我的头说：“这个数值如果太低，就像房子的墙破了个洞，电就可能会跑到不该去的地方，那可就危险啦。

就好比家里的水，如果水管破了，水就会到处流，电也一样。

”我听了，恍然大悟，原来这个测试这么重要呢。

接着，他们又去测试一些电线。

那些电线密密麻麻的，像一团乱麻。

可是叔叔们一点也不慌张，很熟练地把探头连接到电线上。

我就在旁边想，这些电线就像一条条小路，电在里面走。

如果绝缘不好，就像小路上有了缺口，电就会跑出去闯祸了。

我把我的想法告诉了爸爸，爸爸夸我真聪明。

在测试过程中，我还看到了一个小插曲呢。

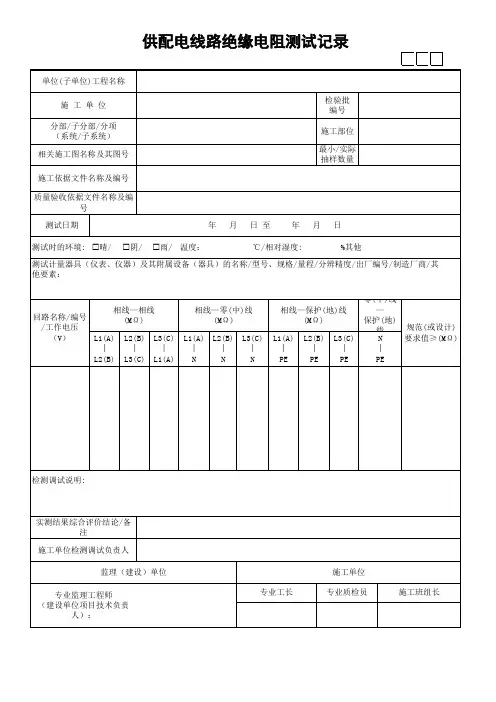

绝缘电阻测试记录填写该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中 A 代表第一相、 B 代表第二相、 C 代表第三相、 N 代表零线(中性线、 PE 代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

楼宇总配电室、楼层配电箱、户内配电盘,都需要进行测试的。

绝缘电阻测试1.要求:电气线路安装后,在送电前应对所有的电气线路(包括明敷和暗敷、电缆进行线路的绝缘电阻测试,达不到绝缘要求的严禁送电。

2.目的:通过绝缘电阻测试,检查和掌握线路敷设和电气安装的施工质量,避免发生漏电、短路等用电安全事故。

3.方法:(1电气线路敷设中的明配线,暗配线及低压电缆均应作绝缘测试。

(2用 500V 兆欧表(摇表进行测试,测试工具应有计量检测(型号、编号、有效期。

(348V以下线路及设备应与单相 220V 线路测试相同。

(4测试数量必须符合设计图的回路数,即对每一个用电回路均应测试。

(5线路测试时导线间,导线对地的绝缘电阻应大于0.5M Ω。

(6电动机绝缘测试值应≥ 1M Ω。

(7大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5M Ω。

(8认真填写绝缘电阻测试单,并请有关部门或业主验收签证。

回路编号:通过电缆、电线的系统图(注意要系统图,上有对应的回路编号,比如: +1AA1-1 线路型号、规格、敷设方法:规格型号系统图上也有比如:4*2.5mm2 敷设方法:直埋、桥架、穿管等。

绝缘电阻:A 、 B 、 C 表示三相电 A 相 B 相 C 相。

如果是单相的 A-C、 A-B 什么的就不用填, N 是零线、 PE 是接地保护线。

如果是三相五线电就得填满,不过阻值基本大同小异,复制 +改改就 OK 了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关, 额定电压 6KV 及以上的应不小于100M Ω,额定电压 1~3KV 时应不小于 50M Ω。

电缆绝缘电阻测试方法(一)电缆绝缘电阻测试方法1. 测试背景电缆绝缘电阻测试是电气工程中的一项重要测试。

它可以将电缆的绝缘性能评估出来，检查电缆是否存在漏电现象，保证电气设备和电缆本身的安全运行。

2. 测试仪器进行电缆绝缘电阻测试需要使用绝缘电阻测试仪。

常见的绝缘电阻测试仪有MEGGER品牌的MFT系列、FLUKE品牌的1587/1577两用万用表等。

3. 测试步骤1.断开电缆两端的电源连接，并确认电缆没有外来电源。

2.将测试仪的测试线连接到被测试电缆的两端。

3.设置测试仪的测试参数。

常见的测试参数有测试电压和测试时间。

根据被测试电缆的种类和规格设置相应的测试参数。

4.启动测试仪开始测试，等待测试结果。

5.对测试结果进行分析和判断。

若测试结果符合标准要求，则电缆绝缘性能良好；反之则需要进行维修或更换。

4. 注意事项1.进行测试前，需要确认测试仪器的工作状态正常，测试线接触良好。

2.测试仪器的测试参数需要根据被测试电缆的种类和规格进行调整和设置。

3.在测试过程中，要避免使用过高的测试电压，以免对电缆产生损伤。

4.测试完成后，要及时归档测试结果，并及时处理异常情况。

以上是电缆绝缘电阻测试方法的相关内容，希望能对电气工程从业者有所帮助。

5. 常见问题1.什么情况下需要进行电缆绝缘电阻测试？答：在新安装电力设备、线路和电缆，以及设备长时间未使用或维修后，需要进行电缆绝缘电阻测试。

2.测量结果受哪些因素的影响？答：测量结果受电缆长度、温度、湿度、外界干扰等因素的影响。

3.测量结果单位是什么？答：测量结果一般以欧姆（Ω）为单位。

6. 总结电缆绝缘电阻测试是电气工程中必不可少的一项测试项目，关乎电力设备和电缆本身的安全运行。

在测试前需要确保测试仪器和测试线的工作状态正常，测试过程中需要遵循正确的测试流程和注意事项。

同时应注意测量结果的单位以及受哪些因素的影响。

测试结果若不符合标准要求，则需进行维修或更换电缆。

手持电动工具绝缘电阻测试记录表手持电动工具绝缘电阻测试记录表工具名称:检测日期测量仪器天气温度实测值备注兆欧表晴 20 完好兆欧表晴 13 完好兆欧表晴 23 完好兆欧表晴 32 完好兆欧表晴 22 完好兆欧表晴 10 完好兆欧表晴 25 完好兆欧表晴 33 完好兆欧表晴 20 完好注:手持电动工具绝缘电阻每3个月检测一次。

手持电动工具绝缘电阻测试记录表工具名称:检测日期测量仪器天气温度实测值备注兆欧表晴 20 完好兆欧表晴 13 完好兆欧表晴 23 完好兆欧表晴 32 完好兆欧表晴 22 完好兆欧表晴 10 完好兆欧表晴 25 完好兆欧表晴 33 完好兆欧表晴 20 完好注:手持电动工具绝缘电阻每3个月检测一次。

手持电动工具绝缘电阻测试记录表工具名称:检测日期测量仪器天气温度实测值备注兆欧表晴 20 完好兆欧表晴 13 完好兆欧表晴 23 完好兆欧表晴 32 完好兆欧表晴 22 完好兆欧表晴 10 完好兆欧表晴 25 完好兆欧表晴 33 完好兆欧表晴 20 完好注:手持电动工具绝缘电阻每3个月检测一次。

手持电动工具绝缘电阻测试记录表工具名称:检测日期测量仪器天气温度实测值备注兆欧表晴 20 完好兆欧表晴 13 完好兆欧表晴 23 完好兆欧表晴 32 完好兆欧表晴 22 完好兆欧表晴 10 完好兆欧表晴 25 完好兆欧表晴 33 完好兆欧表晴 20 完好注:手持电动工具绝缘电阻每3个月检测一次。

手持电动工具绝缘电阻测试记录表工具名称:检测日期测量仪器天气温度实测值备注兆欧表晴 20 完好兆欧表晴 13 完好兆欧表晴 23 完好兆欧表晴 32 完好兆欧表晴 22 完好兆欧表晴 10 完好兆欧表晴 25 完好兆欧表晴 33 完好兆欧表晴 20 完好注:手持电动工具绝缘电阻每3个月检测一次。
