圣阳电池充电参数
圣阳电池充电参数是指圣阳电池的充电要求，包括电压、电流、温度等参数。
圣阳电池产品主要有高压锂电池和低压锂电池，它们的充电参数各不相同，具体参数如下：
1、高压锂电池：
(1) 最大充电电流：根据电池规格不同，可以选择
1C、2C、3C、5C等多种最大充电电流；
(2) 充电模式：CC/CV（恒流恒压）充电模式，即恒定电流充电，直至电压达到设定值；
(3) 充电电压：4.35V±0.025V；
(4) 充电温度：0℃~45℃之间。
2、低压锂电池：
(1) 最大充电电流：根据电池规格不同，可以选择
1C、2C、3C、5C等多种最大充电电流；
(2) 充电模式：CC/CV（恒流恒压）充电模式，即恒定电流充电，直至电压达到设定值；
(3) 充电电压：3.6V±0.03V；
(4) 充电温度：-20℃~55℃之间。
此外，圣阳电池还有一些特殊的充电参数，例如充电保护电压、充电过流保护电流、充电终止电流等，它们也是圣阳电池充电参数的重要组成部分。
充电保护电压：当电池电压达到设定电压时，充电程序会马上停止，以防过充；
充电过流保护电流：当电池超过设定电流时，充电程序会立即停止，以防过流；
充电终止电流：当电池电流小于设定电流时，充电程序会停止，以保证电池充电质量。
总之，圣阳电池充电参数是指圣阳电池的充电要求，它们包括最大充电电流、充电模式、充电电压、充电温度、充电保护电压、充电过流保护电流和充电终止电流等多个参数，它们是圣阳电池充电的基础要求，必须遵守这些参数，才能保证电池的安全使用和有效充电。
三节串联锂电池充电芯片，5V和18V输入电路图
三节3.7V的锂电池串联，11.1V和最大12.6V锂电池充电电路的解决方案。
在应用中，一般使用低压5V，如USB口直接输入的给三串锂电池充电，还有是15V或者18V，20V输入降压给锂电池充电的两种情况。
5V，USB口输入电路：
PW4053 是一款5V 输入，最大1.2A 充电电流，支持三节锂离子电池的升压充电管理IC。
PW4053 集成功率MOS，采用异步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸。
外围比较简洁，可智能调节充电电流大小，防止拉垮适配器输出，可匹配所有适配器。
在笔记本电脑自带的USB口也是可以给三节锂电池充电。
18V，输入降压电路：
PW4203是一款4.5V-22V输入，最大2A充电，支持1-3节锂电池串联的同步降压锂离子电池充电器芯片，适用于便携式应用。
可通过芯片VSET引脚选择1节充电或2节串联充电3节串联充电。
PW4203集成了频率800 kHz的同步降压稳压器，具有极低的导通电阻，可实现高充电效率和简单的电路设计。
PW4203具有输入过压保护24V，和低压启动保护3.9V，还具有输出VBAT电池充电电压的过压保护，输出短路保护，过温保护，过流保护，过时间保护。
三节串联锂电池充电测试板测试：13V输入，15V输入，18V输入
同时，三节锂电池锂电池的输出电压范围是9V-12.6V之间。
我们需要转成5V，6V或者3.3V。
三节锂电池充电管理可用于汽车应急启动电源方案

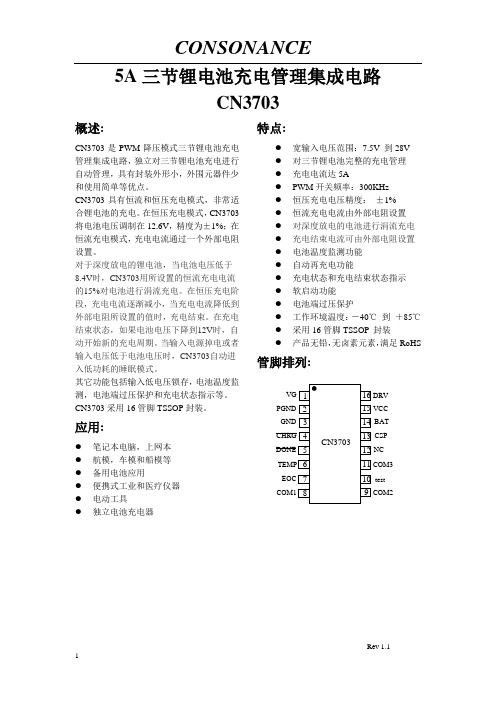

CN3703 是PWM 降压模式三节锂电池充电管理集成电路，独立对三节锂
电池充电进行自动管理，具有封装外形小，外围元器件少和使用简单等优点。
CN3703 具有恒流和恒压充电模式，非常适合锂电池的充电。
在恒压充电模式，
CN3703 将电池电压调制在12.6V，精度为±1%；在恒流充电模式，充
电电流通过一个外部电阻设置。
对于深度放电的锂电池，当电池电压低于8.4V
时，CN3703 用所设置的恒流充电电流的15%对电池进行涓流充电。
在恒压充
电阶段，充电电流逐渐减小，当充电电流降低到外部电阻所设置的值时，充电
结束。
特点宽输入电压范围：7.5V 到对三节锂电池完整的充电管
理充电电流达PWM 开关频率：恒压充电电压精度：
恒流充电电流由外部电阻设置对深度放电的电池进行涓流充
电充电结束电流可由外部电阻设置电池温度监测功能自动再充电功能充电状态和充电结束状态指示软启动功能电池端过压保护应用笔记
本电脑，上网本航模，车模和船模等备用电池应用便携式工业和医疗
仪器电动工具独立电池充电器tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
三节串联锂电池充电芯片5V和18V输入方案
1.电源管理芯片：电源管理芯片负责将输入电压调整为合适的充电电压。
对于5V输入方案，可以使用DC-DC升压芯片将5V升压至锂电池的充电电压（通常为3.7V或4.2V）。
对于18V输入方案，可以使用DC-DC降压芯片将18V降压至锂电池的充电电压。
电源管理芯片一般还具备过压、欠压保护功能，保证输入电压在安全范围内。
2.电流控制芯片：电流控制芯片负责控制充电电流的大小。
在充电过程中，电流控制芯片会根据锂电池的状态和充电需求来调整充电电流。
一般来说，充电电流需要逐渐减小，直至充电完成。
电流控制芯片还可以通过PWM（脉冲宽度调制）技术调整充电电流的精度，保证充电电流的稳定性和准确性。
3.保护芯片：保护芯片主要负责监测充电和放电过程中的电压、电流和温度，以避免锂电池的过充、过放、过流和过温等问题。
当出现异常情况时，保护芯片会切断电池组与充电器或负载的连接，以保护锂电池的安全性。
此外，保护芯片还可以实现短路保护功能，防止短路情况下的电池过热和破裂。
总之，三节串联锂电池充电芯片是一种用于充电三节锂电池组的电路方案，通过电源管理芯片、电流控制芯片和保护芯片的配合工作，可以实现对锂电池的充电和保护功能。
在设计和制造中，需要考虑充电电压和充电电流的控制，以及对异常情况的保护措施。
CW1056产品描述CW1056系列产品是一款高度集成的3~5串锂离子电池或锂聚合物电池保护芯片。
CW1056为电池包提供过充、过放、过流和过温保护；均衡功能可以消除电池包中各节电池的容量差异，使电池组高效工作并延长寿命。
产品参数商品名称描述3~5节锂离子/聚合物电池保护芯片品牌CellWise(赛微)过充电保护范围 4.175V~4.450V过放电保护范围 2.3V~3.0V过电流保护三级过流保护均衡功能支持工作功耗15uA(25°C)休眠功耗0.5uA(25°C)其它功能过问保护功能应用电动工具、电动自行车、后备电源、锂离子及锂聚合物电池包封装TSSOP30最小包装3000pcs关键字4~5节锂离子/聚合物电池保护芯片，带均衡功能产品列表注：其它参数需求可联系原厂。
TYPEOVER CHARGE THRES HOLD [VOC]OVER CHAR GE DELA Y [TOC]OVER CHAR GE RELE ASE [VOC R]OVER DISCH ARGE THRE SHOL D [VOD]OVER DISCH ARGE RELE ASE [VOD R]BALAN CE COMPA RE VOLTA GE [VBAL]EXCESS CURREN T 1THRESH OLD [VEC1]EXCES S CURRE NT 2THRES HOLD [VEC2]SHORT CIRCUIT S PROTEC TION [VSHR]DISCHA RGE DETEC TIONCW1056ALAT4.225V1s4.100V2.700V3.000V4.050V0.100V0.200V0.500VVINI。

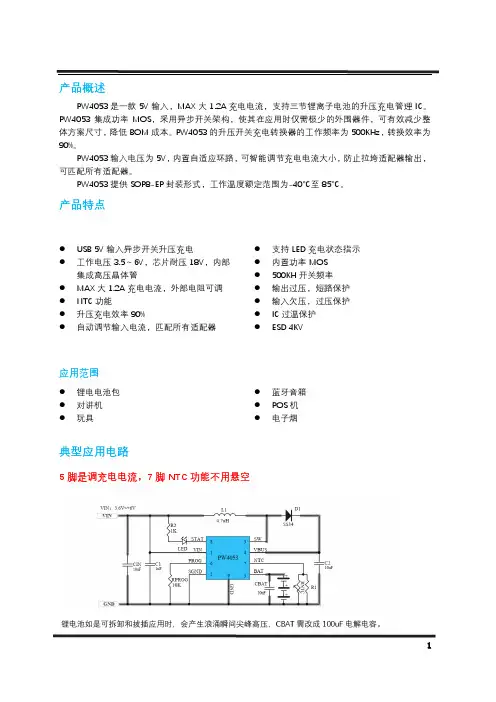

产品概述PW4053是一款5V 输入，MAX 大1.2A 充电电流，支持三节锂离子电池的升压充电管理IC 。
PW4053集成功率MOS ，采用异步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸，降低BOM 成本。
PW4053的升压开关充电转换器的工作频率为500KHz ，转换效率为90%。
PW4053输入电压为5V ，内置自适应环路，可智能调节充电电流大小，防止拉垮适配器输出，可匹配所有适配器。
PW4053提供SOP8-EP 封装形式，工作温度额定范围为-40℃至85℃。
产品特点⚫ USB 5V 输入异步开关升压充电⚫ 工作电压3.5～6V ，芯片耐压18V ，内部集成高压晶体管 ⚫ MAX 大1.2A 充电电流，外部电阻可调 ⚫ NTC功能⚫ 升压充电效率90%⚫ 自动调节输入电流，匹配所有适配器⚫ 支持LED 充电状态指示 ⚫ 内置功率MOS ⚫ 500KH 开关频率 ⚫ 输出过压，短路保护 ⚫ 输入欠压，过压保护 ⚫ IC 过温保护 ⚫ ESD 4KV应用范围⚫ 锂电电池包⚫ 对讲机 ⚫ 玩具 ⚫ 蓝牙音箱 ⚫ POS 机 ⚫ 电子烟典型应用电路5脚是调充电电流，7脚NTC 功能不用悬空PCB 布局建议为了使噪音MAX低和操作性能MAX佳，PCB 布局时以下几点建议可作为参考：1、VIN、L1、D1、VBUS引脚、BAT引脚与GND 组成的功率通路，采用短而宽的布线。
2、输入电容CIN尽量靠近芯片VIN引脚。
3、电感和肖特基的应该直接相连，连线短而粗，避免过孔跳线。
4、SW走线尽量短，以减少干扰，减少EMI。
5、芯片的底部散热片是功率地，需要与地可靠焊接。
6、锂电池如是可拆卸和拔插应用时，会产生浪涌瞬间尖峰高压，CBAT需改成100uF电解电容。
电气特性应用说明。

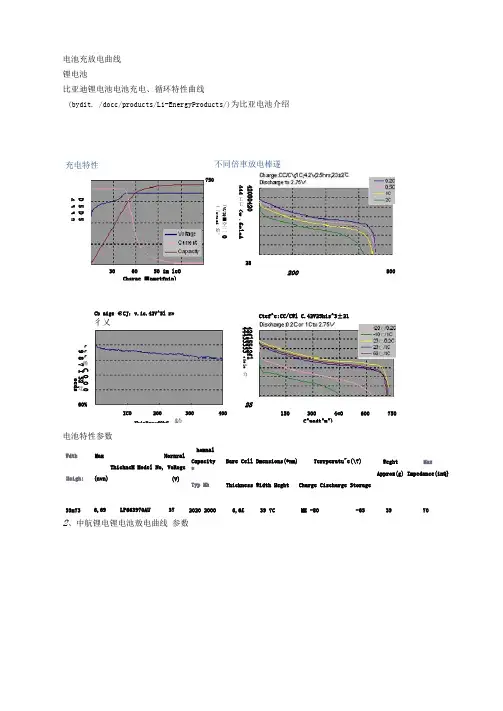

电池充放电曲线 锂电池比亚迪锂电池电池充电、循环特性曲线(bydit. /docc/products/Li-EnergyProducts/)为比亚电池介绍不同倍車放电棒遂电池特性参数2、中航锂电锂电池敖电曲线 参数充电特性 60%7503060 50 im leO Chsrae ■nmetfnin)400282S200800150300 4«0 C^padt^m^)600750WdthMaxNornralhomnalHeigh: ThichncM Model No, VoRogc (V)(nvn)Capacity*mAh) Bare Cell Dmensions(*nm)Terrperatu"e(\?)WeghtApprox(g) Impedance(inQ}Max39x736,69 LP663970AU 37 Typ Mh2020 2000 Thickness Width HeghtCharge Cischarge Storage6,6£ 39 7C ME -80 -65 39 70(VUIQ ■空二 0 (「wgoed 殆。
D 5 D 5 4 3 3 2Cb aige €CJ：v.ic.42V^5l r»彳乂联ICO200300IhinDerofOkC ：齢% % % 绻C O O 0 9 8 7 I S2 迂oeds42080420 444工工<w ・6eloA Ctef^e:CC/CWl C.42V25his^3±2142fl5542fl 44433333 s&elo力项目名称SE180AHA 额定容量(AH)180 额定电压W) 3.2 内阻(1 khz Ac,mQ)W0.6充电截止电E(cccv模式M 3.6放电截止电E(v) 2.5标准充电电流(0.3c,A)39最大瞬间放电电流(持续时间W1OS,A)1000循环寿命(0.3C充放80%DOD)2000工作温度范a 充电0〜45° C 放电-20〜55。

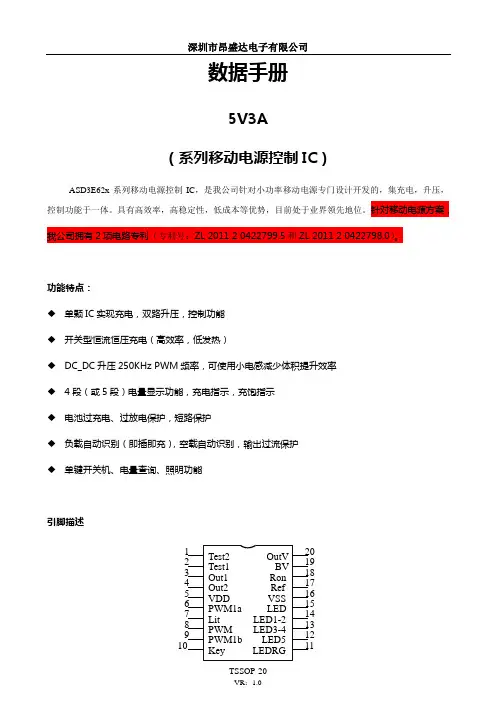

数据手册5V3A（系列移动电源控制IC ）ASD3E62x 系列移动电源控制IC ，是我公司针对小功率移动电源专门设计开发的，集充电，升压，控制功能于一体。
具有高效率，高稳定性，低成本等优势，目前处于业界领先地位。
针对移动电源方案，我公司拥有2项电路专利（专利号：ZL 2011 2 0422799.5和ZL 2011 2 0422798.0）。
功能特点：◆ 单颗IC 实现充电，双路升压，控制功能 ◆ 开关型恒流恒压充电（高效率，低发热）◆ DC_DC 升压250KHz PWM 频率，可使用小电感减少体积提升效率 ◆ 4段（或5段）电量显示功能，充电指示，充饱指示 ◆ 电池过充电、过放电保护，短路保护◆ 负载自动识别（即插即充），空载自动识别，输出过流保护 ◆ 单键开关机、电量查询、照明功能引脚描述TSSOP-20Test2 1 Test1 2 Out1 3 Out2 4 VDD 5 PWM1a 6 Lit 7 PWM 8 PWM1b 9 Key 10LEDRG11LED5 12 LED3-4 13 LED1-2 14 LED 15 VSS 16 Ref 17 Ron 18 BV 19 OutV 205V3A系列常规选型表：极限参数：额定工作参数：推荐应用电路：一充电电路:充电功能主要由IC加外围的MOS管、蓄能电感、续流二极管、滤波电容，充电电流取样电阻，电池电压取样反馈等器件组成，其中：MOS管、蓄能电感、续流二极管、滤波电容构成最基本的由IC控制的BUCK电路，充电电路的效率主要由：MOS的导通阻抗（越低越好）和开关性能（结电容越小越好）、蓄能电感的直流阻抗（越低越好）、续流二极管的正向压降（越低越好）等几个重要参数决定。
①恒流模式：充电初始阶段按设定的恒流值对电池进行充电，充电电流由取样电阻（附图中的R22）决定，充电电流计算公式：I=100mA/R22例如：R22=0.1R时，I=100mA/0.1R=1000mA，当然取样电阻会有偏差，而且之际连接的PCB 铜皮也有一定的阻抗，因此实际的取样电阻=R22（真实值）+铜皮阻抗。
