光纤熔接机常见故障及排除

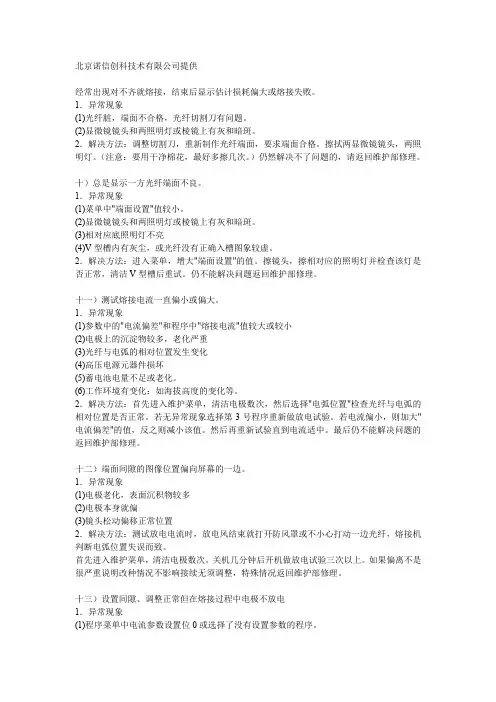

北京诺信创科技术有限公司提供经常出现对不齐就熔接，结束后显示估计损耗偏大或熔接失败。

1．异常现象(1)光纤脏，端面不合格，光纤切割刀有问题。

(2)显微镜镜头和两照明灯或棱镜上有灰和暗斑。

2．解决方法：调整切割刀，重新制作光纤端面，要求端面合格。

擦拭两显微镜镜头，两照明灯。

（注意：要用干净棉花，最好多擦几次。

）仍然解决不了问题的，请返回维护部修理。

十）总是显示一方光纤端面不良。

1．异常现象(1)菜单中"端面设置"值较小。

(2)显微镜镜头和两照明灯或棱镜上有灰和暗斑。

(3)相对应底照明灯不亮(4)V型槽内有灰尘，或光纤没有正确入槽图象较虚。

2．解决方法：进入菜单，增大"端面设置"的值。

擦镜头，擦相对应的照明灯并检查该灯是否正常，清洁V型槽后重试。

仍不能解决问题返回维护部修理。

十一）测试熔接电流一直偏小或偏大。

1．异常现象(1)参数中的"电流偏差"和程序中"熔接电流"值较大或较小(2)电极上的沉淀物较多，老化严重(3)光纤与电弧的相对位置发生变化(4)高压电源元器件损坏(5)蓄电池电量不足或老化。

(6)工作环境有变化：如海拔高度的变化等。

2．解决方法：首先进入维护菜单，清洁电极数次，然后选择"电弧位置"检查光纤与电弧的相对位置是否正常。

若无异常现象选择第3号程序重新做放电试验。

若电流偏小，则加大"电流偏差"的值，反之则减小该值。

然后再重新试验直到电流适中。

最后仍不能解决问题的返回维护部修理。

十二）端面间隙的图像位置偏向屏幕的一边。

1．异常现象(1)电极老化，表面沉积物较多(2)电极本身就偏(3)镜头松动偏移正常位置2．解决方法：测试放电电流时，放电风结束就打开防风罩或不小心打动一边光纤，熔接机判断电弧位置失误而致。

首先进入维护菜单，清洁电极数次。

关机几分钟后开机做放电试验三次以上。

如果偏离不是很严重说明改种情况不影响接续无须调整，特殊情况返回维护部修理。

光纤熔接机故障处理方法
电源故障：
问题：光纤熔接机无法启动。

解决方法：检查电源线是否连接正常，电池是否有电。

如果电源正常，尝试更换电源线或电池。

光纤无法对齐：
问题：光纤无法对齐，导致熔接失败。

解决方法：调整光纤切割器，使其能够精确切割光纤。

确保光纤切割面干净。

黑屏故障：
问题：熔接机屏幕黑屏，按键无反应。

解决方法：查看防风盖是否关闭，检查防风盖内是否有异物。

光纤模糊故障：
问题：光纤显示模糊，无法熔接。

解决方法：清洁镜头，使用蘸有酒精的棉签轻轻擦拭镜片，再用干棉签擦干净。

马达撞纤、调纤故障：
问题：熔接时马达撞纤或调纤失败。

解决方法：检查防风盖内光纤压脚是否有弹性，清洁V槽底部。

光纤夹角大、马达行程超限：
问题：光纤夹角大或马达行程超限。

解决方法：重新放置光纤，清洁V槽和光纤压脚。

熔接估算损耗大：
问题：熔接估算损耗大。

解决方法：清洁镜头，选择正确的熔接模式。

光纤错芯：
问题：光纤错芯，导致熔接失败。

解决方法：清理V型槽，确保光纤推进稳定。

光纤熔纤机马达故障通常会导致熔纤机无法工作，需要进行维修。

以下是一些可能导致光纤熔纤机马达故障的原因和解决方法：1. 马达电源故障：如果熔纤机的电源故障，马达可能无法正常工作。

解决方法是检查电源连接和线路，确保电源供应正常。

2. 马达线圈故障：熔纤机的马达线圈可能会出现损坏或老化等问题，导致无法正常工作。

解决方法是更换损坏的线圈或整个马达。

3. 马达传动系统故障：熔纤机的马达传动系统可能出现故障，如轴承损坏、皮带松弛或断裂等。

解决方法是检查传动系统并更换损坏的部件。

4. 马达控制电路故障：熔纤机的马达控制电路可能出现故障，如电容器损坏、电阻值过高等。

解决方法是检查控制电路并更换损坏的部件。

5. 马达驱动器故障：熔纤机的马达驱动器可能出现故障，如晶体管损坏、电容器老化等。

解决方法是检查驱动器并更换损坏的部件。

以上是一些可能导致光纤熔纤机马达故障的原因和解决方法。

如果你不太清楚如何维修熔纤机，建议寻求专业技术支持或联系制造商进行维修。

当光纤熔纤机的马达出现故障时，需要仔细检查和诊断问题。

以下是一些更详细的步骤和注意事项：1. **检查电源供应**：- 确保光纤熔纤机的电源连接稳固，并且电源线路没有损坏或短路。

- 使用测试仪器检查电源输出，确保电压和电流处于正常范围。

2. **检查马达线圈**：- 使用万用表检查马达线圈的电阻值，确保在正常范围内。

- 如果发现线圈有断路或短路，需要更换损坏的线圈。

3. **检查马达传动系统**：- 检查马达的传动皮带、轴承等部件，确保其没有松动、磨损或损坏。

- 如果发现问题，及时更换损坏的部件，并重新调整传动系统。

4. **检查马达控制电路**：- 使用测试仪器检查马达控制电路中的电容器、电阻等元件，确保其工作正常。

- 如果发现损坏的元件，需要将其更换为新的部件。

5. **检查马达驱动器**：- 使用测试仪器检查马达驱动器中的晶体管、电容器等元件，确保其工作正常。

- 如果发现问题，需要更换损坏的部件或整个驱动器。

熔接机基本维护1. 更换电极首先取下电极室的保护盖，松开固定上电极的螺丝，取出上电极。

然后松开固定下电极的顶丝，取出下电极。

新电极的安装顺序与拆卸动作相反，要求两电极尖间隙为：2.6±0.2mm，并与光纤对称。

通常情况下电极是不须调整的。

在更换的过程中不可触摸电极尖端，以防损坏，并应避免电极掉在机器内部。

更换电极后须进行电弧位置的校准，其过程如下：1〉将熔接机电源开关置“开”位置，开启熔接机。

2〉按压“参数”进入一级菜单状态。

3〉按压“▲”或“▼”键使光标箭头“→”指向“维护方式”项。

4〉按压“确认”键，进入维护菜单。

5〉按压“▲”或“▼”键使光标箭头“→”指向“清洁电极”项。

6〉按压“确认”键，则机器自动进行电弧放电，以大电流电弧产生的高温将沉积在电极表面的杂质汽化，达到稳定放电电流、清洁电极及对新电极进行老化的效果。

7〉按压“▲”或“▼”键使光标箭头“→”指向“电弧位置”项。

8〉参见前述，安装左光纤端面，使光纤端面与上下两电极尖构成三点一线。

9〉按压“确认”键，则机器自动进行电弧放电，此时用户可以打开熔接机右光纤压板，观察光纤与电弧的相对位置。

通过调整电极间隙来实现光纤位于电弧中部的目标。

10〉按压“参数”键，依次退出菜单状态。

☆注意：1> 更换电极前必须先关掉熔接机的电源。

进行电弧位置校准之前必须确认所选择的放电程序中放电参数已被有效地设置。

2.电极的护理长时间使用，电极的尖端会产生沉积物，使放电不畅，这时会出现“嘶嘶”声，这时需要对电极进行清洁。

建议定期进行熔接机的电极护理即清洁电极，具体操作如下：1〉将熔接机电源开关置“开”位置，开启熔接机。

2〉按压“参数”进入一级菜单状态。

3〉按压“▲”或“▼”键使光标箭头“→”指向“维护方式”项。

4〉按压“确认”键，进入维护菜单。

5〉按压“▲”或“▼”键使光标箭头“→”指向“清洁电极”项。

6〉按压“确认”键，则机器自动进行电弧放电，以大电流电弧产生的高温将沉积在电极表面的杂质汽化，达到稳定放电电流、清洁电极的效果，一般为两到三次即可，直到电极尖上的电弧稳定且“嘶嘶”声消失。
