北京理工大学自动化专业微机原理硬件软件实验

实验二 二进制键控系统分析(一) 相干接收2ASK 系统分析1. 相干接收2ASK 系统分析相干接收2ASK 系统组成如下图所示:图1 2ASK 系统组成原理图2. 上机操作步骤在SystemView 系统窗下创建仿真系统, 首先设置时间窗, 运行时间: 0-0.3秒, 采样速率: 10000Hz 。

组成系统组成如下图。

参数如元件参数便笺所示。

3. 分析内容要求1) 在系统窗下创建仿真系统, 观察指定分析点的波形、功率谱及谱零点带宽；改变元件设置参数, 观察仿真结果：如果PN 码改为双极性码（Amp=1v,Offset=0v ）, 能产生2ASK 信号吗？此时产生的是什么数字调制信号？改变高斯噪声强度, 观察解调波形变化, 体会噪声对数据传输质量的影响；4. 实验结果与分析(1) 调制信号为PN 码信道二进制 基带信号噪 声滤波 采样判决载 波 载 波 {}{}a)各分析点波形b)功率谱分析: 由功率谱可以看出, 基带信号能量主要在低频段, 而2ASK调制信号的能量则位于载频的3KHz左右, 符合信号经过乘法器线性搬移的结果。

同时, 谱零点带宽约为200Hz, 也符合码元速率的两倍。

(2)调制信号为双极性码（Amp=1v,Offset=0v）a)各分析点波形b)功率谱分析: 由PN码变为双极性码之后, 调制波形不再是2ASK, 而是BPSK, 两者功率谱密度规律基本一致, 谱零点带宽也均为200Hz左右。

(3)改变高斯噪声强度（Std Dev=1v）分析: 将高斯噪声标准差提高到1V, 发现输出信号与输入信号之间已有明显差别, 发生了较为严重的误码。

可见信道噪声越大, 误码率越高。

（二） 2FSK 系统分析1. 2FSK 系统组成以话带调制解调器中CCITT V.23建议规定的2FSK 标准为例, 该标准为: 码速率1200bit/s ；f0=1300Hz 及f1=2100Hz 。

要求创建符合CCITT V.23建议的2FSK 仿真系统, 调制采用“载波调频法”产生CP-2FSK 信号, 解调采用“锁相鉴频法”。

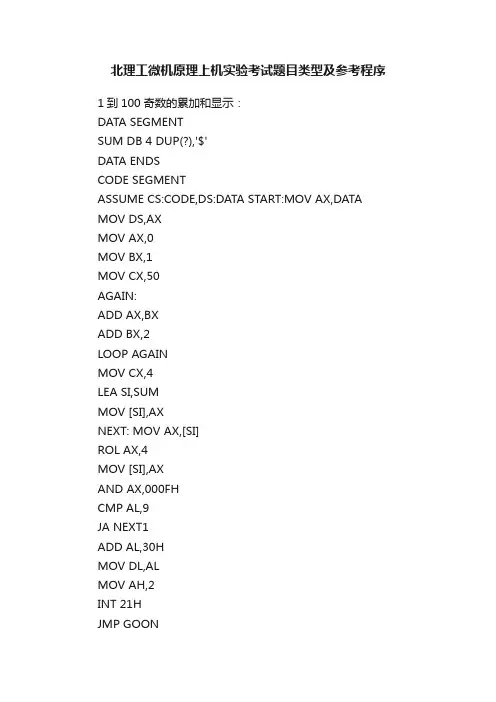

北理工微机原理上机实验考试题目类型及参考程序1到100奇数的累加和显示：DATA SEGMENTSUM DB 4 DUP(?),'$'DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA START:MOV AX,DATA MOV DS,AXMOV AX,0MOV BX,1MOV CX,50AGAIN:ADD AX,BXADD BX,2LOOP AGAINMOV CX,4LEA SI,SUMMOV [SI],AXNEXT: MOV AX,[SI]ROL AX,4MOV [SI],AXAND AX,000FHCMP AL,9JA NEXT1ADD AL,30HMOV DL,ALMOV AH,2INT 21HJMP GOONNEXT1:ADD AL,37HMOV DL,ALMOV AH,2INT 21HGOON:LOOP NEXTMOV DL,48HMOV AH,2INT 21HMOV AH,4CHINT 21HCODE ENDSEND START八个数判断奇偶个数：DATA SEGMENTJI DB 0OU DB 0BUFFER DB 01H,02H,03H,04H,05H,06H,07H,08H DATA ENDS CODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX,DATAMOV DS,AXMOV CX,8LEA SI,BUFFERAGAIN:MOV AL,[SI]MOV BL,2MOV AH,00HDIV BLAND AH,AHJNZ JISHUINC OUJMP GONEJISHU:INC JIGONE: INC SILOOP AGAINMOV DL,JIADD DL,30HMOV AH,2INT 21HMOV DL,' 'MOV AH,2INT 21HMOV DL,OUADD DL,30HMOV AH,2INT 21HMOV AH,4CHINT 21HCODE ENDSEND START十个有符号数从大到小排序并显示DATA SEGMENTTABLE1 DB 11H,33H,22H,44H,55H,66H,77H,88H,99H,0AH DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX,DATAMOV DS,AXMOV CH,9NEXT:XOR AX,AX LEA SI,TABLE1 MOV CL,9 CLDNEXT1: LODSBCMP AL,[SI] JG NEXT2 XCHG AL,[SI] MOV [SI-1],AL NEXT2:DEC CLJNZ NEXT1 DEC CHJNZ NEXT LEA SI,TABLE1 MOV CX,10 NEXT3:XOR AX,AX CLD LODSBMOV BX,16 XOR DX,DX DIV BX XCHG DL,AL PUSH AX ADD DL,30H CMP DL,'9' JBE NEXT4 ADD DL,07HMOV AH,2INT 21HPOP AXMOV DL,ALADD DL,30HCMP DL,'9'JBE NEXT5ADD DL,07HNEXT5:MOV AH,2INT 21HMOV DL,'H'MOV AH,2INT 21HMOV DL,' 'MOV AH,2INT 21HLOOP NEXT3NEXT6:MOV AH,4CHINT 21HCODE ENDSEND START五个有符号数从小到大排列并显示DATA SEGMENTTABLE1 DB 11H,33H,22H,44H,55H,66H,77H,88H,99H,0AH DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATAMOV AX,DATAMOV DS,AXMOV CH,4红色字体是和上一个程序的不同点NEXT: XOR AX,AXLEA SI,TABLE1MOV CL,4CLDNEXT1:LODSBCMP AL,[SI]JG NEXT2XCHG AL,[SI]MOV [SI-1],ALNEXT2:DEC CLJNZ NEXT1DEC CHJNZ NEXTLEA SI,TABLE1MOV CX,5 NEXT3:XOR AX,AXCLDLODSBMOV BX,16XOR DX,DXDIV BXXCHG DL,ALPUSH AXADD DL,30HCMP DL,'9'JBE NEXT4ADD DL,07H NEXT4:MOV AH,2INT 21HPOP AXMOV DL,ALADD DL,30HCMP DL,'9'JBE NEXT5ADD DL,07H NEXT5:MOV AH,2INT 21HMOV DL,'H'MOV AH,2INT 21HMOV DL,' 'MOV AH,2INT 21HLOOP NEXT3 NEXT6:MOV AH,4CHINT 21H CODE ENDSEND START输出最大值以ASC11码输出DATA SEGMENTMEM DB 12H,56H,89H,0ABH,0DFH,29H,0,87H RESULT DB ? DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX,DATAMOV DS,AXLEA SI,MEMMOV CX,8MOV AL,0 NEXT: CMP AL,[SI] JA L1MOV AL,[SI]L1: INC SILOOP NEXTMOV CX,2LEA SI,RESULT MOV [SI],AL DISP: MOV AL,[SI] ROL AL,4MOV [SI],ALAND AL,0FHCMP AL,9JA NEXT1ADD AL,30H MOV DL,ALMOV AH,2INT 21HJMP NEXT2 NEXT1:ADD AL,37H MOV DL,ALMOV AH,2INT 21HNEXT2:LOOP DISP MOV AH,4CHINT 21HEND START字符串中0,1的个数DATA SEGMENTNUM DW 3FFFHONE DB 0ZERO DB 0DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA START: MOV AX,DATAMOV DS,AXLEA SI,NUMLEA DI,ZEROMOV AX,[SI]LEA SI,ONEMOV CH,16NEXT1:ROL AX,1JC NEXT2INC BYTE PTR [DI]JMP NEXT3NEXT2:INC BYTE PTR [SI]NEXT3:DEC CHJNZ NEXT1NEXT4:MOV AH,4CHINT 21HEND START字符串中0,1的个数带输出DATA SEGMENT NUM DW 3FFFHONE DB 0ZERO DB 0DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA START: MOV AX,DATAMOV DS,AXLEA SI,NUMLEA DI,ZEROMOV AX,[SI]LEA SI,ONEMOV CH,16NEXT1:ROL AX,1JC NEXT2INC BYTE PTR [DI]JMP NEXT3NEXT2:INC BYTE PTR [SI]NEXT3:DEC CHJNZ NEXT1NEXT4:MOV BX,10XOR DX,DXMOV DL,[DI]ADD DL,30HMOV AH,2INT 21HMOV DL,' 'MOV AH,2INT 21HXOR DX,DXXOR AX,AXMOV AX,[SI]XOR AH,AHDIV BXXCHG DL,ALADD DL,30H PUSH AXMOV AH,2INT 21HPOP AXXOR DX,DXMOV DL,ALADD DL,30HMOV AH,2INT 21H NEXT5: MOV AH,4CHINT 21H CODE ENDS END START。

北京理工大学自动化专业微机原理硬件软件实验------------------------------------------作者xxxx------------------------------------------日期xxxx微机原理与接口技术硬件实验报告班级:姓名:学号:实验一: 8259中断控制器实验一、实验目的1. 掌握8259的工作原理。

2. 掌握编写中断服务程序的方法。

3. 掌握初始化中断向量的方法。

二、实验内容用单脉冲发生器的输出脉冲为中断源，每按一次产生一次中断申请，点亮或熄灭发光二极管。

三、实验设备微机实验教学系统实验箱、8086CPU模块四、连线①单脉冲发生器输出P+与8259的IR0相连②8259的片选CS8259与CS0相连③8259的INT与8086的INT相连④8259的INTA与8086的INTA相连⑤CS273与CS1相连⑥00与LED1相连其它线均已连好如下图：五、实验步骤（1）连线。

（2）编辑程序，编译链接后，调试程序。

（3）调试通过后，在中断服务程序内设置断点，运行程序，当接收到中断请求后，程序停在中断服务程序内的断点处。

（4）撰写实验报告。

六、实验源程序CODE SEGMENT PUBLICASSUME CS:CODEORG 100HSTART: MOV DX,4A0H ;写ICW1MOV AX,13HOUT DX,AXMOV DX,4A2H ;写ICW2MOV AX,80H ;IR0的中断向量码为80HOUT DX,AXMOV AX,01OUT DX,AX ;一般嵌套，非缓冲，非自动EOIMOV AX,0 ;写OCW1OUT DX,AX ;允许中断;中断向量存放在（0000H：0200H）开始的四个单元里MOV AX,0MOV DS,AXMOV SI,200H ;中断类型号为80HMOV AX,OFFSET HINT ;中断服务程序的入口地址MOV DS:[SI],AXADD SI,2MOV AX,CSMOV DS:[SI],AXSTI ;开中断，设置IF=1JMP $ ;原地跳转HINT: ;中断服务程序XOR CX,0FFH ;CX取反MOV DX,4B0H ;CS273接口的地址，与8个LED灯相连MOV AX,CX ;输出高低电平控制LED灯的亮灭OUT DX,AXMOV DX,4A0H ;OCW2的地址MOV AX,20H ;一般EOI命令，全嵌套方式OUT DX,AXIRET ;中断返回CODE ENDSEND START七、实验思考题1．将P+连线连接到IR1—IR7任意一个；重新编写程序。

本科实验报告实验名称：利用中断方式设计数字时钟课程名称：实验时间：任课教师：实验地点：实验教师：实验类型：□原理验证■综合设计□自主创新学生姓名：学号/班级：组号：学院：同组搭档：专业：成绩：实验二利用中断方式设计数字时钟一、实验目的1、掌握PC 机中断处理系统的基本原理。

2、熟悉定时/计数器8254 工作原理及其编程方法。

3、利用实验板上的8254 定时器为中断源发中断申请，中断请求用IRQ3（系统总线区的IRQ）。

4、熟悉数码管显示原理，掌握数码管显示接口技术。

5、学习数字时钟原理，实现数字时钟。

6、掌握中断控制器8259 管理。

二、实验内容与步骤接线：三、实验原理1、PC 机用户可使用的硬件中断只有可屏蔽中断，由8259 中断控制器管理。

中断控制器用于接收外部的中断请求信号，经过优先级判别等处理后向CPU 发出可屏蔽中断请求。

IBMPC、PC/XT 机内有一片8259 中断控制器对外可以提供8 个中断源：中断源中断类型号中断功能IRQ0 08H 时钟IRQ1 09H 键盘IRQ2 0AH 保留IRQ3 0BH 串行口2IRQ4 0CH 串行口1IRQ5 0DH 硬盘IRQ6 0EH 软盘IRQ7 0FH 并行打印机8 个中断源的中断请求信号线IRQ0～IRQ7 在主机的62 线ISA 总线插座中可以引出，系统已设定中断请求信号为“边沿触发”，普通结束方式。

对于PC/AT 及286 以上微机内又扩展了一片8259 中断控制，IRQ2 用于两片8259 之间级连，对外可以提供16 个中断源：中断源中断类型号中断功能IRQ8 070H 实时时钟IRQ9 071H 用户中断IRQ10 072H 保留IRQ11 073H 保留IRQ12 074H 保留IRQ13 075H 协处理器IRQ14 076H 硬盘IRQ15 077H 保留实验系统总线区的IRQ 接到了3 号中断IRQ3 上，即进行中断实验时，所用中断类型号为0BH。

微型计算机原理与接口技术软件实验报告（一）班级:学号:姓名:2012.11一、实验题目1、学习并掌握IDE86集成开发环境的使用；2、参考书例4-8,以单步形式观察程序的执行过程；3、修改该程序，求出10个数中的最大值和最小值。

以单步形式观察如何求出最大值、最小值。

二、实验目的1、熟悉IDE86集成开发环境的使用。

2、通过编程、上机调试，进一步理解汇编语言的设计思路与执行过程。

3、锻炼动手编程，独立思考的能力。

三、实验内容3.1题目2设计思路及流程图3.1.1设计思路为实现求和的功能，首先将十个数存入内存中，设定AX为计算结果存储单元，CX为计数器，随后建立循环，将每个数依次加到AX上，直至CX=O,最后将AX中存储的结果移动到SUM存储单元中，结束程序。

3.1.2程序流程图题目2的程序流程图如图1所示:图1题目2的程序流程图3.2题目3设计思路及流程图3.2.1设计思路为实现求取最大值最小值的功能，首先将十个数存入内存中，设定CX为计数器，将第一个数分别存入到MAX与M1N储存单元中，随后建立循环，将每个数依次与MAX(MIN)相比较，如果有大于(小于)MAX(MIN)中的，移入相应存储单元，直至CX=0。

最后将MAX和MIN中存储的数据打印在屏幕上，返回DoS系统，结束程序。

3.2.2程序流程图题目3的程序流程图如图2所示:图2题目3的程序流程图4.1题目2源程序DATA SEGMENT ；定义数据段TAB1E DB12H,23H,34h,45h,56h ;10个加数DB67H,78H z89H z9AH z0FDHSUM DW?DATA ENDSCODE SEGMENT ;定义代码段ASSUMECS:CoDE,DS:DATA,ES:DATASTART: MOVAX z DATAMOVDS,AX ；初始化DSMOVES,AX ；初始化ES1EASUAB1E ；SI指向TAB1EMOVCX,10 ；循环计数器XORAX z AX ；AX为中间结果NEXT: ADDA1z[SI] ；把一个数加到A1中ADCAH z O ；若有进位，则加到AH中INCSI ；指向下一个数1OOPNEXT ；若未加完，继续循环MOVSUM Z AX ;若结束，存结果于SUMH1T ；结束CODE ENDS ；代码段结束END START ；汇编结束DATA SEGMENT ；定义数据段TAB1E DB12H,23H,34h,45h,56h；十个待比较数DB67H,78H,89H,9AH,0FDHMAX DB?MIN DB?A DB,MaxOS ；屏幕提示字符串B DBoDH,0AH「Min:，SDATA ENDSCODE SEGMENT；定义代码段ASSUMECS:CoDE,DS:DATA,ES:DATASTART: MOVAX z DATAMOVDS,A× ；初始化DSMOVES,AX ；初始化ES1EASIJAB1E ；SI指向TAB1EMOVCX z IO ；循环计数器XORAX z AX ；清空AXC1D ；清方向标志DF1ODSB ；A1存入一个8位数MOVMAX z A1 ；将该数送MAXMOVMIN Z A1 ；将该数送MINDECCX ；计数器减一NEXT: 1ODSB ；取下一个数CMPA1Z MAX ；与MAX比较JA1ARGERCMPA1Z MIN JBSMA11ERJMPGOON1ARGER:M0VMAX,A1JMPGOONSM A11ER:MOVMIN z A1GO ON:1OOPNEXT1EADX,AMOVAH z09HINT21HMOVA1z MAXCA11DISP1AY1EADX,BMOVAH z09HINT21HMOVA1z MINCA11DISP1AYMOVAH z4CHINT21H DISP1AYPROCPUSHBXPUSHCX ；若大于转1ARGER;否则与MIN比较；若小于转SMA11ER ;否则转GOON;A1的值存入MAX;转到GOON;A1的值存入MIN;CX-1,若CXWO转NEXT ；获取A的首地址；调用字符串显示功能;MAX值存入A1;调用显示子程序；获取B的首地址；调用字符串显示功能;MIN值存入A1;调用显示子程序；调用返回DoS功能；十六进制显示子程序；保持BX内容；保持CX内容MOVBH z A1MOV CH,2 ；设置循环计数器ROT: MOV C1,4 ；移位次数RO1 BX z C1MOV A1B1AND A1z OFH ；清空A1高四位ADD A1,30H ;0-9转换ASCII码CMP A1z3AHJ1 PRITADD A1,7H ；A-F转换ASCII码PRIT: MOV D1,A1MOV AH,2 ；调用字符显不功能INT 21HDEC CH ;计数器-1JNZ ROT ;CHW0,继续循环POPCX 丁恢复CX内容POPBX 丁恢复BX内容RET ；返回D ISP1AYENDPCODEENDS ;代码段结束END START ；结束五、实验运行结果5.1题目2运行结果前五个数运算结束后寄存器状态:图3 其中ax 值为图4前五个数计算后AX 的值故此时前五个数之和为0104Ho 前八个数运算结束后寄存器状态:×0000图6前八个数计算后AX 的值故此时前八个数之和为026CH o 全部运算结束后，ax 的值为：图7计算结束后AX 的值故十个数的和为0403H 。

本科实验报告实验名称：A/D和D/A转换课程名称：实验时间：任课教师：实验地点：实验教师：实验类型：□原理验证■综合设计□自主创新学生姓名：学号/班级：组号：学院：同组搭档：专业：成绩：实验四 A/D和D/A转换一、实验目的1、了解A/D 转换的基本原理，掌握ADC0809 的使用方法。

2、了解D/A 转换的基本原理，掌握DAC0832 芯片的使用方法。

3、了解直流电机控制的基本方法。

二、实验内容与步骤（一）A/D 转换部分1、接线：2、实验电路原理图下图通过实验台左下角电位器RW1 输出0～5Ｖ直流电压送入ADC0809 通道0(IN0),利用debug 的输出命令启动Ａ/Ｄ转换器，输入命令读取转换结果，验证输入电压与转换后数字的关系。

启动IN0开始转换: Out 298H读取转换结果: In 298H3、用万用表测量CLOCK、ADD-C、ADD-B、ADD-A 在实验系统上如何联系的。

4、编程按中断方式采集IN0 输入的电压,在屏幕上显示出转换后的数据(用16 进制数)。

5、考虑如果采用IN7 输入的电压，启动开始转换和读取转换结果的地址应该是多少。

6、按查询方式采集IN0 输入的电压,软硬件如何实现。

编程方案1、ADC0809 的IN0 口地址为298H。

2、IN0 单极性输入电压与转换后数字的关系为：其中Ui 为输入电压，UREF 为参考电压，这里的参考电压为＋５Ｖ电源。

3、一次A/D 转换的程序可以为MOV DX, PortOUT DX,AL ；启动转换；延时IN AL,DX ；读取转换结果放在AL 中（二） D/A 转换部分1、接线：CS /0832 接 Y2 /IO 地址用万用表测量 WR2 和XFER 在实验系统上如何联系的。

2、实验电路原理如图2，DAC0832 采用单缓冲方式，具有单双极性输出端(图中的Ua、Ub),利用debug 输出命令(Out 290 数据)输出数据给DAC0832，用万用表测量单极性输出端Ua 及双极性输出端Ub 的电压，验证数字与电压之间的线性关系。
