物流系统建模与仿真-配送中心系统仿真设计-实验报告

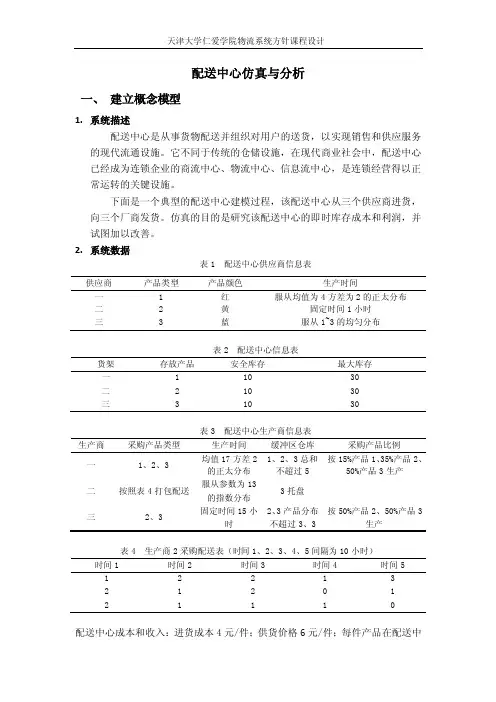

配送中心仿真与分析一、 建立概念模型1. 系统描述配送中心是从事货物配送并组织对用户的送货，以实现销售和供应服务的现代流通设施。

它不同于传统的仓储设施，在现代商业社会中，配送中心已经成为连锁企业的商流中心、物流中心、信息流中心，是连锁经营得以正常运转的关键设施。

下面是一个典型的配送中心建模过程，该配送中心从三个供应商进货，向三个厂商发货。

仿真的目的是研究该配送中心的即时库存成本和利润，并试图加以改善。

2. 系统数据表1 配送中心供应商信息表表2 配送中心信息表货架 存放产品安全库存最大库存一 11030二 2 10 30 三31030表3 配送中心生产商信息表生产商 采购产品类型 生产时间 缓冲区仓库采购产品比例一 1、2、3 均值17方差2的正太分布 1、2、3总和不超过5 按15%产品1、35%产品2、50%产品3生产二 按照表4打包配送服从参数为13的指数分布 3托盘三 2、3固定时间15小时2、3产品分布不超过3、3按50%产品2、50%产品3生产表4 生产商2采购配送表（时间1、2、3、4、5间隔为10小时） 时间1 时间2 时间3 时间4 时间5 1 2 2 1 3 2 1 2 0 1 2111配送中心成本和收入：进货成本4元/件；供货价格6元/件；每件产品在配送中供应商 产品类型产品颜色 生产时间一 1 红 服从均值为4方差为2的正太分布二 2 黄 固定时间1小时三 3蓝服从1~3的均匀分布心存货100小时费用1元。

3.概念模型二、建立Flexsim模型1.模型实体设计第1步：模型实体设计模型前面三个Source产生产品3个Source发生产品的速度相同，且快于供货商的供货速度模型前面三个Processor供货商3个Processor加工速率不同，按照模型的系统数据进行设计Rack配送中心3个Rack分别对应3个供货商Queue生产商仓库4个Queue订货条件不同，根据模型的系统数据进行设定Combine r 打包机打包要求不同，根据模型的系统数据进行设定模型后面一个Source提供托盘为打包机提供托盘模型后面三个Processor生产商3个Processor加工速率不同，按照模型的系统数据进行设定Sink产品收集装置产品的最终去处第2步：在模型中加入实体从模型中拖入4个Source、6个Processor、3个Pack、4个Queue、1个Sink 和1个Combiner到操作区中，如图1所示：图1模型实体布局图第3步：连接端口根据配送的流程，对模型做的链接，如图2所示：图 2连接后的模型实体布局图第4步：Source参数设置因为前3个Source在这里只是生产产品的装置，所以对前3个Source做同样的设定。

篇一：物流管理模拟实验报告《物流管理模拟实验》实习报告班级：组（企业）号：姓名:学号：电子商务1001班no。

xx 1002110105目录1、概述...。

.。

.。

....。

...。

.。

....。

....。

.....。

...。

....。

......。

.。

(3)1.1实习目的 .。

.。

...。

..。

...。

.。

.。

.。

.....。

.。

...。

......。

.。

..。

..。

.。

...。

.。

.。

.。

.。

..。

....。

..。

..。

.。

.。

..。

..。

.。

.。

..。

.。

.。

. 31.2实习手段 ...。

.。

.。

.。

..。

....。

..。

...。

....。

...。

.。

..。

..。

....。

....。

.。

..。

.。

......。

.。

.。

.。

....。

....。

.......。

.。

31.3实习进程安排。

.。

..。

.。

.。

...。

.。

...。

..。

...。

.....。

....。

...。

..。

.....。

..。

.。

.......。

..。

..。

..。

..。

..。

.。

......。

31.4实习原理 .。

.。

..。

........。

....。

.。

.。

.。

..。

...。

..。

..。

.....。

.。

...。

..。

..。

...。

.。

.。

...。

..。

.。

.....。

...。

..。

.。

31.5实习平台 ....。

.。

.。

.。

.。

.。

....。

......。

...。

..。

..。

..。

.。

.。

.。

....。

...。

..。

..。

.。

.。

.。

..。

..。

.。

..。

.。

.....。

...。

..。

..。

.。

. 32、实习过程及实习内容 ..。

....。

.。

....。

..。

.。

.。

.。

...。

.。

.。

...。

.。

.。

...。

..。

.。

..。

...。

.。

......。

.。

..。

.。

..。

...。

.。

.。

..。

. 32.1实习主要阶段性工作安排。

.。

.。

.。

..。

.。

.。

.。

.。

..。

.。

.。

...。

.。

......。

.。

.。

..。

..。

一．对仿真与实训的认知Flexsim是一套集计算机三维图像处理技术、仿真技术、人工技能技术、数据处理技术为一体，为制造、物流等领域服务的软件。

运用Flexsim系列仿真软件，可在计算机内建立研究对象的系统三维模型，然后对模型进行各种系统分析，最终获得优化设计和改造方案，以降低实际运营成本。

Flexsim是新一代离散事件系统仿真的有效工具。

面向对象的建模方式使得建模过程更为快捷，只需通过图形的拖动和必要的附加程序就可以快速的建立起系统模型。

软件提供了丰富的物理单元，如发生器、处理器、暂存区、吸收器等，大大方便了用户的建模。

所建的物理仿真模型可以用三维动画方式表现出来，形象、生动、逼真的表现出整个物流系统，为物流中心的规划设计或改造提供了有效的可视化手段，使得分析者可以在较短的时间内对各种方案的优劣进行比较，对各种预选方案进行评估。

使用flaxsim可以达到以下效果：（1）提高资源（设备资源/人力资源/资金资源）的利用率；（2）减小等待时间和排队长度；（3）有效分配资源；（4）消除缺货问题；（5）把故障减小至最低；（6）把废弃物的故障减小至最底；（7）研究可替换的投资概念；（8）决定零件经过的时间；（9）研究降低成本的计划；（10）建立最优批量和工序安排；（11）解决物料发送问题；（12）研究设备预置时间和改换工具的影响；（13）优化货物和服务的优先次序与分派逻辑；（14）在系统全部行为和相关作业中训练操作人员；（15）展示新的工具设计和性能；（16）管理日常运作决策；（17）从历史运行中得到经验和教训。

二．具体案例建模仿真1.案例选取模型6.多产品单阶段制造系统仿真与分析1.1系统描述现在，我们来看看某工厂加工三种类型产品的过程。

这三类产品分别从工厂其它车间到达该车间。

这个车间有三台机床，每台机床可以加工一种特定的产品类型。

一旦产品在相应的机床上完成加工，所有产品都必须送到一个公用的检验台进行质量检测。

FLEXSIM软件在生产物流系统仿真实验报告专业：物流管理学号：201554188 姓名：王二狗实验平台Flexsim系统仿真软件。

3.9.1配送中心仿真实验实验目的1．让学生体验物流配送中心的基本功能和作业流程。

2．通过对仿真软件Flexsim的运用和学习，体会物流仿真的建模和仿真方法。

3．让学生学会从系统的思想分析权衡物流系统各要素目标之间的关系。

4．让学生熟悉Flexsim软件的功能。

实验工具1．一个配送中心的设计方案，设计方案要对配送中心的保管、倒装、拣选、包装与辅助加工和分拣等多个功能合理设计。

2．系统仿真软件：F1exsim软件。

3．每人一台计算机。

实验内容1．系统仿真软件Flexsim的使用：设备的表示、选择、属性设置、修改、设备的连接、模拟的开始和停止等基本操作。

2．熟悉物流配送中心仿真的基本要素：设备选型与特征参数、设备布局与关联、货物入库、客户订单、货位分配原则、概率性的事件、随机变量的分布、操作人员的行为等。

3．自动化仓储模型、内部运输调度模型、拣选模型、分拣模型、人力调配模型、外部发运模型等模型在系统仿真中的运用。

实验步骤学生根据个人情况选择一个仿真物流配送中心的仿真对象。

老师指导学生对所选择的仿真对象进行模型设计和优化。

老师从物流系统角度对仿真模型的设计进行一些扩展分析。

在老师的指导下，学生分小组通过使用Flexsim软件完成所选仿真模型的仿真设计。

组织学生利用所学的知识从系统的角度分析模型中的优化同现实中具体方案优化的不同与相同之处。

1．系统数据设定物品到达：平均每2分钟到达一个产品，到达间隔时间服从指数分布。

物品分类：3类（分别以红、黄、蓝标示）。

2．进入系统仿真主界面。

打开Flexsim软件，进入Flexsim系统仿真主界面。

3．生成Source实体。

按照各小组的设计方案，在模型中生成一个实体（发生器Source）。

从左边的实体库中拖出一个source（发生器），放到模型视窗中。

合肥工业大学实验报告课程名称：物流系统建模与仿真实验名称：配送中心系统仿真设计姓名：fly学号：专业：指导老师：实验地点：二○一二年二月十二日一、实验目的：1）了解供应链仿真的设计。

2）熟悉动态表格的设计。

3）了解Conveyor作为生产缓存的方法。

4）了解拉动式系统的设计。

5）研究不同配送策略的利润情况。

二、实验环境电子商务实验室，计算机、Witness 2004 Educational Version 仿真软件三、实验内容与步骤：1、元素定义（Define）本系统的元素定义如表1-1所示。

元素定义后的witness页面截图如图1-1：图1-1 元素定义后的witness页面2、元素可视化（Display）设置各个实体元素的显示特征定义设置如图1-2所示：图1-2 各个实体元素的显示特征1）Part Buffer元素可视化的设置在元素选择窗口选择P1元素，鼠标右键点击Display出现如图3所示对话框，设置它的Text、Icon和Style属性项。

图1-3 Display对话框2）Buffer元素可视化的设置选择Zhongxin元素，设置它们的Text、Icon、Part queue和Rectangle属性项，分别如图1-4、图1-5、图1-6、图1-2所示。

图l-4 Display Text对话框图1-5 Icon对话框图1-6 Display Part Queue对话框图1-7 Text对话框3）Machine元素可视化的设置在元素选择窗口选择Factory1元素，鼠标右键点击Display出现如图11-1所示对话框，设置它的Text、Icon（机器图标）、Icon（可随状态改变颜色的图标），Part Queue。

如图1-7、图1-8、图1-9、图1-2所示。

图1-8 Icon对话框1-9 Icon对话框类似，在元素选择窗门选择Factory2、Factory3、Factory21，Factory22、Factory23元素，鼠标右键点击Display出现如图1-1所示对话框，设置它们的Text、Icon（机器图标）、Icon（可随状态改变颜色的图标）、Part Queue。

系统建模仿真实验报告一、实验目的 (1)二、实验内容及要求 (2)三、实验内容与步骤 (2)生产制造系统建模与仿真基础知识研究： (2)建立实验模型： (2)系统建模及初步的仿真运行调试： (3)四、系统仿真与分析 (5)五、实验心得 (11)一、实验目的本实验围绕生产物流实验系统展开，进行制造系统的建模、仿真分析与设计优化研究实践。

重点研究运用仿真软件Flexsim，对生产物流实验系统的生产运行过程进行建模、仿真和分析，并进行系统改造的方案论证。

二、实验内容及要求对照实验系统，参考有关系统资料及参考案例，在对系统的基本布局、工作特点、工作流程、及实验生产设备等进行详细研究的基础上，运用Flexsim工具进行建模，并对其生产过程进行仿真。

通过仿真分析了解有关生产实验系统方案是否满足预期运行目标的需要，并且针对仿真生产过程中所表现出来的缺陷与瓶颈问题，提出改进方案。

最终完成对于该生产系统的整体产能及物流运作分析，为系统改造决策提供参考依据。

三、实验内容与步骤生产制造系统建模与仿真基础知识研究：结合有关实验系统的生产运作原型，深入研究制造系统的运作控制，及其系统建模与仿真相关知识；熟悉掌握Flexsim建模仿真工具及其安装运行环境，为具体的实验与分析应用做好前期的理论与技术知识准备。

建立实验模型：本实验所涉及的是一个柔性制造系统的生产线（如图1-1所示），它主要有四条流水线组成，同时加工两种不同原材料（以下称原材料a和原材料b），最后把加工后的两种半成品和另一种原材料（以下称原材料c）装配起来，成为成品d。

在模型中，设有存放原材料a、b和成品d的组合式货架，存放原材料c的货栈，它们分别通过堆垛机和AGV小车与生产线相联通，组成系统。

具体物流过程简述如下：(1) 组合式货架用来存放待加工的原材料和成品，货架配备堆垛机，用于从货架上取下原材料，并运到生产线上进行加工。

货架上混合存放a、b两种货物，堆垛机随机取出货物，放入出货台。

《物流系统建模与仿真》课程设计一、课程设计目的：本课程设计是《物流系统建模与仿真》课程的实践环节，占1学分。

根本目的在于巩固、提高学生使用离散事件系统建模与仿真的方法和步骤进行物流系统分析研究的能力，可细分为以下几点：1、进一步熟悉、掌握仿真软件的基本功能和建立仿真模型的操作过程。

2、学习、应用示例材料中的相关物流工程专业知识，配合仿真这一工具，共同解决生产实际中的问题。

3、以相关理论为指导，进行仿真结果的分析。

针对示例案例，进行方案的优化和改进。

二、课程设计素材：针对以上目的，结合物流工程的专业特点，本课程设计有以下三个题目，学生可根据自己实际情况选做其中一题。

根据个人兴趣和实际情况，前两个题目独立完成，第三个题目以小组的形式完成。

1、生产物流系统仿真研究2、配送中心仿真研究3、自选实际系统进行仿真研究具体素材请根据以上题目自行从期刊网下载相关硕士论文或期刊论文。

具体的内容安排见下表：三、课程设计要求：为确保学生能够达到教学实践的预定目标，要求学生按以下过程安排实践：1）通过查找文献和复习相关课程的内容，明确实践中出现的专业术语所代表的含义和内涵。

2）通过查阅文献，学习并规范分析问题的方法、步骤。

3）结合实际问题、理论联系实际。

按仿真的步骤要求分析问题。

四、考核方式及评分依据：1、提交正确的仿真模型。

（50分）2、应用物流工程专业相关知识配合仿真工具解决了系统中的实际问题。

（30分）3、态度端正，课程设计报告格式规范。

（20分）五、补充说明：1、时间：本次课程设计历时5天，周五提交报告。

如有问题，可在本周每天上班时间联系。

2、选择同一题目的同学可以在仿真模型的建立环节互相交流。

3、请勿抄袭，一经发现，均以0分计。

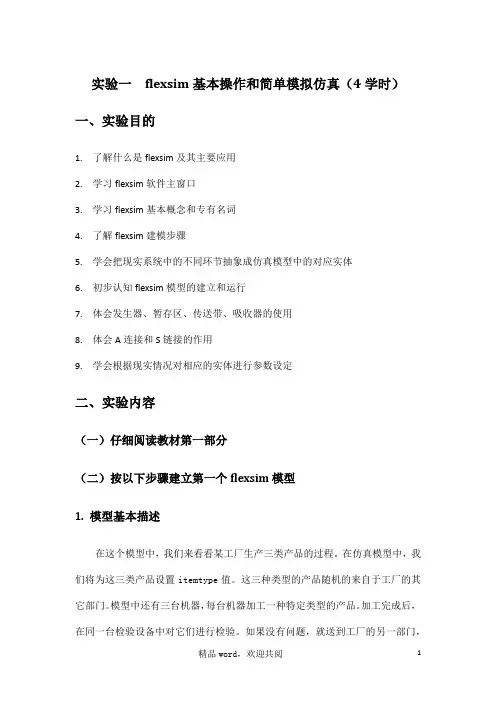

实验一flexsim基本操作和简单模拟仿真（4学时）一、实验目的1.了解什么是flexsim及其主要应用2.学习flexsim软件主窗口3.学习flexsim基本概念和专有名词4.了解flexsim建模步骤5.学会把现实系统中的不同环节抽象成仿真模型中的对应实体6.初步认知flexsim模型的建立和运行7.体会发生器、暂存区、传送带、吸收器的使用8.体会A连接和S链接的作用9.学会根据现实情况对相应的实体进行参数设定二、实验内容（一）仔细阅读教材第一部分（二）按以下步骤建立第一个flexsim模型1. 模型基本描述在这个模型中，我们来看看某工厂生产三类产品的过程。

在仿真模型中，我们将为这三类产品设置itemtype值。

这三种类型的产品随机的来自于工厂的其它部门。

模型中还有三台机器，每台机器加工一种特定类型的产品。

加工完成后，在同一台检验设备中对它们进行检验。

如果没有问题，就送到工厂的另一部门，离开仿真模型。

如果发现有缺陷，则必须送回到仿真模型的起始点，被各自的机器重新处理一遍。

仿真目的是找到瓶颈。

该检验设备是否导致三台加工机器出现产品堆积，或者是否会因为三台加工机器不能跟上它的节奏而使它空闲等待？是否需要在检验站前面添加一个缓冲区域?虽然我们以制造业为例，但同类的仿真模型也可应用于其它行业。

以一个复印中心为例。

一个复印中心主要有三种服务：黑白复印、彩色复印和装订。

在工作时间内有3个雇员工作，一个负责黑白复印工作，另一个处理彩色复印，第三个负责装订。

另有一个出纳员对完成的工作进行收款。

每个进入复印中心的顾客把一项工作交给专门负责该工作的雇员。

当各自工作完成后，出纳员拿到完成的产品或服务，把它交给顾客并收取相应的费用。

但有时候顾客对完成的工作并不满意。

在这种情况下，此项工作必须被返回相应的员工进行返工。

此场景与上面描述的制造业仿真模型相同。

但是，在此例中，你可能更多关注在复印中心等待的人数，因为服务速度慢，所以复印中心的业务成本高昂。

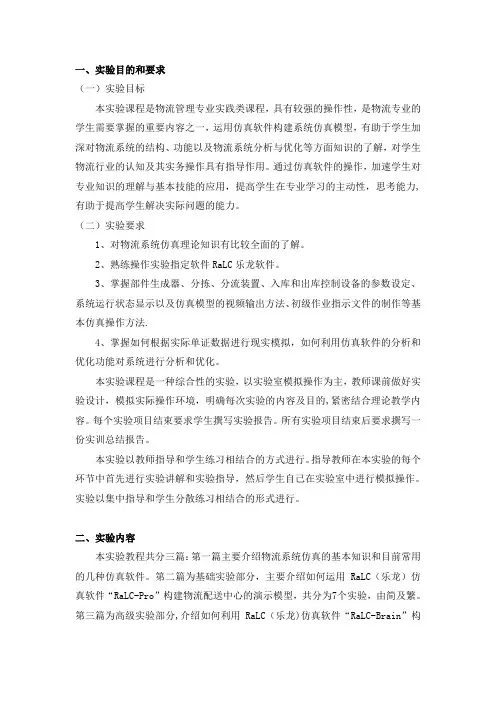

一、实验目的和要求（一）实验目标本实验课程是物流管理专业实践类课程，具有较强的操作性，是物流专业的学生需要掌握的重要内容之一，运用仿真软件构建系统仿真模型，有助于学生加深对物流系统的结构、功能以及物流系统分析与优化等方面知识的了解，对学生物流行业的认知及其实务操作具有指导作用。

通过仿真软件的操作，加速学生对专业知识的理解与基本技能的应用，提高学生在专业学习的主动性，思考能力,有助于提高学生解决实际问题的能力。

（二）实验要求1、对物流系统仿真理论知识有比较全面的了解。

2、熟练操作实验指定软件RaLC乐龙软件。

3、掌握部件生成器、分拣、分流装置、入库和出库控制设备的参数设定、系统运行状态显示以及仿真模型的视频输出方法、初级作业指示文件的制作等基本仿真操作方法.4、掌握如何根据实际单证数据进行现实模拟，如何利用仿真软件的分析和优化功能对系统进行分析和优化。

本实验课程是一种综合性的实验，以实验室模拟操作为主，教师课前做好实验设计，模拟实际操作环境，明确每次实验的内容及目的,紧密结合理论教学内容。

每个实验项目结束要求学生撰写实验报告。

所有实验项目结束后要求撰写一份实训总结报告。

本实验以教师指导和学生练习相结合的方式进行。

指导教师在本实验的每个环节中首先进行实验讲解和实验指导，然后学生自己在实验室中进行模拟操作。

实验以集中指导和学生分散练习相结合的形式进行。

二、实验内容本实验教程共分三篇：第一篇主要介绍物流系统仿真的基本知识和目前常用的几种仿真软件。

第二篇为基础实验部分，主要介绍如何运用RaLC（乐龙）仿真软件“RaLC-Pro”构建物流配送中心的演示模型，共分为7个实验，由简及繁。

第三篇为高级实验部分,介绍如何利用RaLC（乐龙)仿真软件“RaLC-Brain”构建物流配送中心的模拟模型。

具体实验内容如下：实验一:分拣、分流功能模拟通过对通过型物流中心的例子来学习了解分拣、分流的控制方法，了解模型中的部件生成器、传送带、部件消灭器、智能人、笼车等设备的功能和特点，加深学生对分流点的设置规则及控制方法的掌握，并对通过型物流中心有一个整体的了解.实验二：仓储型物流中心模拟通过对仓储型物流中心模型的构筑，学习了解自动立体仓库、装货平台、卸货平台、传送带、机器人、托盘供应器等设备的功能特点，加深对托盘上货物的堆码规则及控制方法的了解，并对仓储型物流中心有一个更深刻的认识。

学生实验报告书2015～2016学年第一学期教学单位：经管系物流教研室实验课程：物流设施与设备实验地点：经管中心楼515指导教师：夏能涛郑宁专业班级：物流1131学生姓名：杨灯2015 年 10 月 27 日实验报告3)流动实体的类型和颜色设置设置停止时间和运行速度并运行：3．结果分析（1）找出这个系统的瓶颈所在从以上各个模块的统计数据可以看出，该系统的瓶颈在与检验模块。

第二个暂存区出现存储量大的情况，第一个暂存区的平均存储量只有800多，与最大存储量存在很大的差距，可以减小暂存区的最大库存量。

而各加工处理模块的利用率比较低，出现闲置现象，可适度减少加工设备，避免大量闲置，造成资金的积压。

（2）检验台能否及时检测加工好的产品或检验台是否会空闲由第二个暂存区的统计数据看出检验台不能及时检测加工好的产品。

第二个暂存区的平均储存量在件以上，空闲时间只占0.1%左右，说明后续检验工作能力不足，致使货物在暂存区出现拥堵现象。

（3）缓存区的大小是否重要缓存区的作用非常大，一方面可对货物做简单的处理，更重要的是保证后续工作能稳定进行。

可以缓解后面工作的压力，平衡了工作区任务时重时闲的情况，可以减少设备的一次性投入，从而避免了为设备的大量闲置情况的情况，降低了设备的生产效率。

实验二1．在FLEXSIM软件中建立模型的具体步骤如下：（2）查看对应各货架的属性，得出平均库存，总出、入库量，结果分析如下平均库存=（0+14.38+14.23）/3=9.54总出=495+514+456=1465 总入=495+529+474=1498平均库存=（0+15+18）/3=11总出=495+514+456=1465总入=495+529+474=1498收入= output*5=1465*5=7325成本= input*3+average*8760/100*1=1498*3+11*8760/100*1=4494+835.704=5457.6 利润 = 收入-成本=7325-5457.6=1867.4B、为了让平均库存=（0.05+0.75+0.71）/3=0.503总出=842+795+789=2426总入=842+790+796=2428收入= Output*5=2426*5=7325成本= input*3+average*8760/100*1=7284+44.0628=7328.0628 利润 = 收入-成本=7325-7328.0628=-3.0628从上述计算结果可以看出，当货架变小时，利润会减少。

《物流系统仿真》实验报告题目：配送中心库存控制仿真姓名：学号：班级：指导教师：目录1.问题描述 (1)2.Flexsim仿真建模 (1)2.1．在模型中加入实体 (2)2.2．连接端口 (2)2.3．模型实体部分参数设置 (3)3.仿真结果分析 (6)4.分工 (11)1.问题描述供货商（四个）：当四个供货商各自供应的产品在配送中心的库存小于10件时开始生产，库存分别大于28、33、38、43、48、53件时停止生产。

供应商一提供一件产品的时间服从均值4，方差3的正态分布；供应商二以4小时一件的效率向配送中心送产品；供应商三提供一件产品的时间服从位置参数0，尺度参数4的指数分布；供应商四提供一件产品的时间服从3~6小时均匀分布。

配货中心发货：当四个生产商各自的库存大于20件时停止发货。

当生产商一的库存量小于5时，向该生产商发货；当生产商二的库存量小于2时，向该生产商发货；当生产商三的库存量小于4时，向该生产商发货；当生产商四的库存量小于4时，向该生产商发货。

（要求配送中心的货架从第一行第一列开始放货）配送中心成本和收入：进货成本3元/件；供货价格6元/件；每件产品在配送中心存货100小时费用0.5元。

生产商（四个）：四个生厂商均连续生产。

生产商一每生产一件产品需要10小时；生产商二每生产一件产品需要6小时；生产商三每生产一件产品的时间服从3~9小时的均匀分布；生产商四每生产一件产品时间服从2~8小时的均匀分布。

2.Flexsim仿真建模根据系统描述和数据可以画出该系统的概念模型图如图2-1所示。

图2-1 系统的概念模型2.1．在模型中加入实体根据概念模型可知系统所需的实体及数量。

从模型中拖入4个source 、8个processor 、4个rack 、4个queue 和1个sink 到操作区中，配送中心仿真模型实体布局如图2-2所示。

图2- 2 配送中心仿真实体布局图供货库供货生产生产生产生产库供货库供货库 配 送 中 心2.2．连接端口根据配送的流程，对模型做如下的连接：每个source分别连接到各自的processor，再连接到各自的rack，每个rack都要与后面的每一个queue进行连接（配送中心送出产品对四家生产商是均等的），每一个queue再连接到各自的processor，最后四个processor都连接到sink，连接后的模型布局如图2-3所示。

《物流系统仿真》实验报告题目：配送中心库存控制仿真姓名：学号：班级：指导教师：目录1.问题描述 (1)2.Flexsim仿真建模 (1)2.1．在模型中加入实体 (2)2.2．连接端口 (3)2.3．模型实体部分参数设置 (3)3.仿真结果分析 (6)4.分工 (11)1.问题描述供货商（四个）：当四个供货商各自供应的产品在配送中心的库存小于10件时开始生产，库存分别大于28、33、38、43、48、53件时停止生产。

供应商一提供一件产品的时间服从均值4，方差3的正态分布；供应商二以4小时一件的效率向配送中心送产品；供应商三提供一件产品的时间服从位置参数0，尺度参数4的指数分布；供应商四提供一件产品的时间服从3~6小时均匀分布。

配货中心发货：当四个生产商各自的库存大于20件时停止发货。

当生产商一的库存量小于5时，向该生产商发货；当生产商二的库存量小于2时，向该生产商发货；当生产商三的库存量小于4时，向该生产商发货；当生产商四的库存量小于4时，向该生产商发货。

（要求配送中心的货架从第一行第一列开始放货）配送中心成本和收入：进货成本3元/件；供货价格6元/件；每件产品在配送中心存货100小时费用0.5元。

生产商（四个）：四个生厂商均连续生产。

生产商一每生产一件产品需要10小时；生产商二每生产一件产品需要6小时；生产商三每生产一件产品的时间服从3~9小时的均匀分布；生产商四每生产一件产品时间服从2~8小时的均匀分布。

2.Flexsim仿真建模根据系统描述和数据可以画出该系统的概念模型图如图2-1所示。

图2-1 系统的概念模型2.1．在模型中加入实体根据概念模型可知系统所需的实体及数量。

从模型中拖入4个source、8个processor、4个rack、4个queue和1个sink到操作区中，配送中心仿真模型实体布局如图2-2所示。

图2- 2 配送中心仿真实体布局图2.2．连接端口根据配送的流程，对模型做如下的连接：每个source分别连接到各自的processor，再连接到各自的rack，每个rack都要与后面的每一个queue进行连接（配送中心送出产品对四家生产商是均等的），每一个queue再连接到各自的processor，最后四个processor 都连接到sink，连接后的模型布局如图2-3所示。

《物流系统仿真》实验报告书实验报告题目：物流系统仿真学院名称：专业：班级：姓名：学号：成绩：2015年5月实验报告一、实验名称物流系统仿真二、实验要求⑴根据模型描述和模型数据对配送中心进行建模；⑵分析仿真实验结果，找出配送中心运作瓶颈，提出改进措施。

三、实验目的1、掌握仿真软件Flexsim的操作和应用，熟悉通过软件进行物流仿真建模。

2、记录Flexsim软件仿真模拟的过程，得出仿真的结果。

3、总结Flexsim仿真软件学习过程中的感受和收获。

三、实验设备PC机，Windows XP，Flexsim教学版四、实验步骤1 货物的入库检验过程模型描述三种货物以特定的批量在特定的时间送达仓库的暂存区，由两名操作员将它们搬运到相对应的检验台上去，检验时需要操作员对检验设备进行预置，并在完成检验时自动贴上相应的标签。

货物经过检验后，通过不同的三个传输带传送到同一个位置。

构建模型布局为验证Flexsim软件已被正确安装，双击桌面上的Flexsim图标打开应用程序。

一旦软件安装好你应该看到Flexsim菜单和工具条、实体库，和正投影模型视窗。

第1步：在模型中生成所需实体从左边的实体库中拖动一个发生器到模型（建模）视窗中。

具体操作是，点击并按住实体库中的实体，然后将它拖动到模型中想要放置的位置，放开鼠标键。

这将在模型中建立一个发生器实体，把其余实体按照同样的方法生成。

如下图所示。

一旦创建了实体，将会给它赋一个默认的名称，在以后定义的编辑过程中，可以对模型中的实体进行重新命名。

完成后，将看到上面这样的一个模型。

模型中有1个发生器、1个暂存区、3个处理器、3个输送机、1个分配器、2名操作员和1个吸收器。

第2步：定义物流流程（1）连接端口下一步是根据临时实体的路径连接端口。

连接过程是：按住“A”键，然后用鼠标左键点击发生器并拖曳到暂存区，再释放鼠标键。

拖曳时你将看到一条黄线，释放时变为黑线。

按住“A”键连接每个处理器到暂存区，连接每个处理器到输送机，连接每个输送机到吸收器。

竭诚为您提供优质文档/双击可除乐龙物流仿真软件实验报告篇一：乐龙软件仿真实验报告物流配送中心与运作管理课程实验实验报告学院:交通运输与物流学院专业年级:08级物流工程姓名学号:菊花大婶课程:配送中心规划与运作管理20XX年10月26日一.实验名称：仓储型物流中心仿真二.试验时间：20XX 年10月三.软件环境：乐龙物流仿真软件四.试验内容：1实验就绪阶段截图2试验运行阶段截图3货物出入库流程介绍：货物经过输送机输送至机器手处，机器手把货物送至装货平台，在其上将货物送至铁轨滑车，并将托盘收集处理，铁轨滑车将货物送至卸货平台1卸货平台再将货物送入仓库，进行储存，最后仓储的巷道堆垛机将货物送至装货平台，在经过卸货平台送至铁轨滑车，将货物送至输送带，输送带将货物输送至作业人员处并将货物取走，脱离输送系统，并将托盘收集处理。

3-1货物始发设备——部件发生器：如下图所示，包括概要、尺寸、要素/控制、色/形和图层/层面项，此处设置的主要是概要中的条形码、时间间隔以及尺寸中关于发生器外观的设置，用于模拟产生实验所需部件内容，在设置时注意如若需要可按不同颜色、形状和大小来生成实验部件以示区分，其中在概要栏的条码选项用来配合之后的分拣制定相应的地点。

3-23-3货物运送流通及其周边设备——主要经过输送带、机械手臂、装货平台、铁轨滑车及其in/out部件、立体仓库及其in/out部件、卸货平台、输送带直至最终的笼车。

并且按照如图所示的关系将前后的设备进行连接和排布。

在此过程中的属性设置注意事项：①输送带在分流处的箭头走向须一致高度和宽度尺寸前后的应该一致.②铁轨滑车处的靠近装货平台的in部件连接装货平台且形成装货平台→智能导向物→铁轨滑车in部件的三角连接，且在进行智能导向物设置时，在其RuLeIF栏共有三个规则，分别在计数栏将行判定，其效果实现了一个循环—货物到达时按先后顺序分别由铁轨滑车运送到另一侧的三个out部件进而实现货物入库在RuLeThen中的目的地栏勾上且依次将in部件的名称填入且在计数栏实现counter加一而在最后一个循环时令counter返回0，最终实现本层循环。

物流系统建模与仿真实验指导书实验四、五：物流运输数学模型的建立与应用（4学时）一、实验目的1.掌握物流运输数学模型建立的原理、方法。

2.熟悉运输问题线性规划的方法及步骤。

3.应用EXCEL 统计分析软件对物流运输问题进行数学模型的建立与应用。

二、实验仪器设备计算机、EXCEL 软件三、实验原理这类问题可用数学语言描述如下： （1）产销平衡的运输问题：⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧==≥=====∑∑∑∑====),,2,1;,,2,1(0),,2,1(),,2,1(..1111n j m i xij n j b x m i a x t s x cMinZ m i j ij nj i ij mi nj ijji （销量约束）（产量约束）满足约束条件：目标函数：（2）产大于销的运输问题：⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧==≥===≤=∑∑∑∑====),,2,1;,,2,1(0),,2,1(),,2,1(..1111n j m i xij n j b x m i a x t s x cMinZ m i j ij nj i ij mi nj ijji （销量约束）（产量约束）满足约束条件：目标函数：（3）销大于产的运输问题：⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧==≥=≤===∑∑∑∑====),,2,1;,,2,1(0),,2,1(),,2,1(..1111n j m i xij n j b x m i a x t s x cMinZ m i j ij nj i ij mi nj ijji （销量约束）（产量约束）满足约束条件：目标函数：四、实验内容与步骤1.收集问题的数据，列出数据关系表，确定决策变量、目标函数和约束条件。

2.在电子表格中输入已知数据（数据单元格）。

3.确定决策变量单元格（可变单元格）。

4.输入约束条件左边的公式（输出单元格），在单元格内建立约束条件左边的公式表达。

5.输入目标函数公式（目标单元格），在单元格内建立目标函数的公式表达。

商学院《物流系统建模与仿真》结课报告实验名称：基于Flexsim的仿真实验报告专业名称：物流管理实验报告 (3)一、实验名称 (3)二、实验要求 (3)三、实验目的 (3)四、实验设备 (3)六、实验步骤 (3)1 概念模型 (4)2 建立Flexsim模型 (4)3 优化实验： (16)七、实验体会 (16)实验报告一、实验名称物流仿真实验二、实验要求⑴根据模型描述和模型数据对配送中心进行建模；⑵分析仿真实验结果，进行利润分析，找出利润最大化的策略。

三、实验目的1、掌握仿真软件Flexsim的操作和应用，熟悉通过软件进行物流仿真建模。

2、记录Flexsim软件仿真模拟的过程，得出仿真的结果。

3、总结Flexsim仿真软件学习过程中的感受和收获。

四、实验设备（1）硬件及其网络环境笔记本电脑、局域网或广域网。

（2）软件及其运行环境Flexsim，Windows 7。

五、实验对象本次实验基于对某生产供应链的实际情况，为解决其中一些不好的运营状况，对厂商的产品生产、供应、配送过程的一些数据进行思考讨论，得出一些更合理的运营数据，为验证我们所设想的运营数据在实际的运营中是否合理，我们创建了这些厂商的运营仿真模型，并为模型设置我们小组思考讨论所得的参数。

六、实验步骤1 概念模型2 建立Flexsim 模型第一步：在模型中加入实体从模型中拖入3个发生器、6个处理器、3个货架、3个暂存区和1个接收器到操作区，如图：第二步：连接端口根据配送流程，对模型进行适宜的连接，所有端口连接均用A连接，如图：第三步：发生器的参数设置为使发生器产生实体不影响后面处理器的生产，尽可能的将时间间隔设置尽可能的小，并对三个发生器做出同样的设定。

打开发生器参数设置窗口，将时间到达间隔设置为常数1，同时为对三个实体进行区别，进行设置产品颜色，点击触发器，打开离开触发的下拉菜单，点击设置临时实体类型，设置不同实体类型，颜色自然发生变化。
