LED显示屏知识大全(扫盲专用)

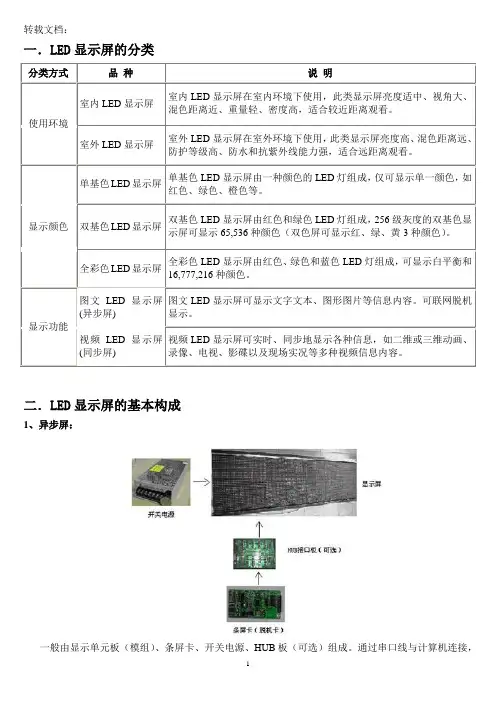

转载文档:一.ＬＥD显示屏的分类分类方式品种说明使用环境室内LED显示屏室内LED显示屏在室内环境下使用,此类显示屏亮度适中、视角大、混色距离近、重量轻、密度高，适合较近距离观看。

室外LＥD显示屏室外LEＤ显示屏在室外环境下使用,此类显示屏亮度高、混色距离远、防护等级高、防水和抗紫外线能力强，适合远距离观看。

显示颜色单基色LＥD显示屏单基色LED显示屏由一种颜色的LEＤ灯组成，仅可显示单一颜色,如红色、绿色、橙色等。

双基色ＬED显示屏双基色LＥD显示屏由红色和绿色LED灯组成,2５6级灰度的双基色显示屏可显示65，536种颜色(双色屏可显示红、绿、黄３种颜色)。

全彩色LEＤ显示屏全彩色ＬED显示屏由红色、绿色和蓝色ＬED灯组成,可显示白平衡和16,７77,２16种颜色。

显示功能图文LEＤ显示屏（异步屏）图文LED显示屏可显示文字文本、图形图片等信息内容。

可联网脱机显示。

视频LED显示屏（同步屏)视频ＬED显示屏可实时、同步地显示各种信息，如二维或三维动画、录像、电视、影碟以及现场实况等多种视频信息内容。

二．LED显示屏的基本构成１、异步屏：一般由显示单元板（模组)、条屏卡、开关电源、HUB板(可选)组成。

通过串口线与计算机连接,进行显示文字的更改,之后可以脱开计算机工作。

2、同步屏：同步屏系统比较复杂,系统可大可小，一般由计算机、ＤVI显卡、数据发送卡、同步数据接收卡、ＨUB板、网线、ＬＥD显示屏等组成。

系统始终需要联机计算机工作，将计算机上的图像文字显示在L ＥＤ大屏幕上。

三.LED显示屏涉及的名词概念1、像素:是ＬEＤ显示屏的最小成像单元。

俗称“点”或“像素点”。

ﻫ上图所示由2红２绿组成1个显示像素点2、显示模块:由若干个显示像素组成的，结构上独立的组成ＬED显示屏的最小单元。

·室内屏用的是8ｘ8的显示模块,即每个显示模块有6４个像素·室外屏使用的是单个的灯珠，通常由1－3个相同或不同颜色的灯珠组成模块的一个像素点。

最全的LED显示屏知识大全一、什么是LED显示屏LED显示屏〔LEDpanel〕：LED就是lightemittingdiode，发光二极管的英文缩写，简称LED。

它是一种通过控制半导体发光二极管的显示方式，其大概的样子就是由很多个通常是红色的发光二极管组成，靠灯的亮灭来显示字符。

用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。

二、led显示屏简介特点LED显示屏超级灰度控制具有1024-4096级灰度控制,显示颜色16.7M以上,色彩清晰逼真,立体感强。

静态扫描技术采用静态锁存扫描方式,大功率驱动,充分保证发光亮度.自动亮度调节具有自动亮度调节功能,可在不同亮度环境下获得最正确播放效果。

全面采用进口大规模集成电路,可靠性大大提高,便于调试维护。

全天候工作完全适应户外各种恶劣性环境,防腐,防水,防潮,防雷，抗震整体性能强、性价比高、显示性能好,像素管可采用P10mm、P16mm等多种规格。

先进的数字化视频处理，技术分布式扫描，模块化设计/恒流静态驱动，亮度自动调节，超高亮纯色象素，影像画面清晰、无抖动和重影，杜绝失真，视频、动画、图表、文字、图片等各种信息显示、联网显示、远程控制LED的色彩与工艺制造LED的材料不同，可以产生具有不同能量的光子，借此可以控制LED所发出光的波长，也就是光谱或颜色。

历史上第一个LED所使用的材料是砷(As)化镓(Ga),其正向PN结压降(VF，可以理解为点亮或工作电压)为1.424V，发出的光线为红外光谱。

另一种常用的LED材料为磷(P)化镓(Ga)，其正向PN结压降为2.261V，发出的光线为绿光。

基于这两种材料，早期LED工业运用GaAs1-xPx 材枓结构，理论上可以生产从红外光一直到绿光X围内任何波长的LED，下标X代表磷元素取代砷元素的百分比。

一般通过PN结压降可以确定LED的波长颜色。

其中典型的有GaAs0.6P0.4的红光LED，GaAs0.35P0.65的橙光LED，GaAs0.14P0.86的黄光LED等。

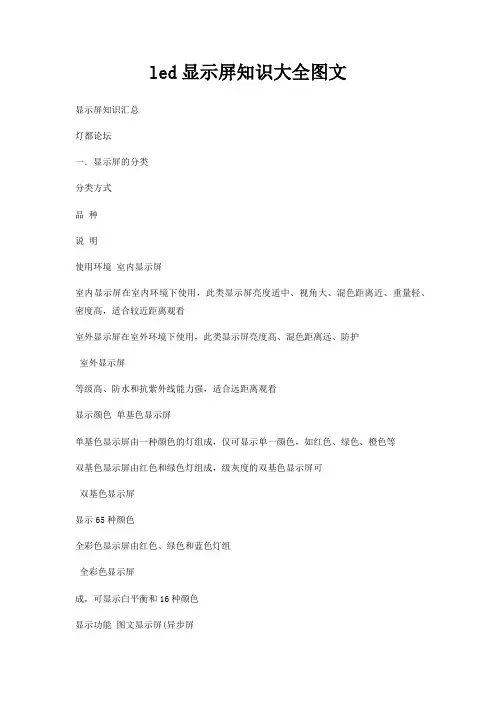

led显示屏知识大全图文显示屏知识汇总灯都论坛一．显示屏的分类分类方式品种说明使用环境室内显示屏室内显示屏在室内环境下使用，此类显示屏亮度适中、视角大、混色距离近、重量轻、密度高，适合较近距离观看室外显示屏在室外环境下使用，此类显示屏亮度高、混色距离远、防护室外显示屏等级高、防水和抗紫外线能力强，适合远距离观看显示颜色单基色显示屏单基色显示屏由一种颜色的灯组成，仅可显示单一颜色，如红色、绿色、橙色等双基色显示屏由红色和绿色灯组成，级灰度的双基色显示屏可双基色显示屏显示65种颜色全彩色显示屏由红色、绿色和蓝色灯组全彩色显示屏成，可显示白平衡和16种颜色显示功能图文显示屏(异步屏图文显示屏可显示文字文本、图形图片等信息内容可联网脱机显示视频显示屏 (同步屏视频显示屏可实时、同步地显示各种信息，如二维或三维动画、录像、电视、影碟以及现场实况等多种视频信息内容二．显示屏的基本构成1、异步屏：一般由显示单元板、条屏卡、开关电源、板组成通过串口线与计算机连接，进行显示文字的更改，之后可以脱开计算机工作2、同步屏：同步屏系统比较复杂，系统可大可小，一般由计算机、显卡、数据发送卡、同步数据接收卡、板、网线、显示屏等组成系统始终需要联机计算机工作，将计算机上的图像文字显示在大屏幕上三．显示屏涉及的名词概念 1、像素：是显示屏的最小成像单元俗称“点”或“像素点”上图所示由2红2绿组成1个显示像素点2、显示模块：由若干个显示像素组成的，结构上独立的组成显示屏的最小单元· 室内屏用的是8x8的显示模块，即每个显示模块有64个像素· 室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点如上面右图的室外屏模组就是由2个红色灯珠组成1个显示像素点3、显示模组：由电路及安装结构确定的并具有显示功能的组成显示屏的独立单元简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起室内屏俗称“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏· 室内屏单元板通常有64x32、64x16等下图是一个64x16的单元板：室内屏单元板正面室内屏单元板背面· 室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种上图为16x8(2红的室外屏模组加了防水结构用于全户外，我们可以看到塑料壳体，最右侧是它的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板和显示驱动电路做在一块电路板上的整体结构的，下面的两个图我们可以看到区别面板、后壳其实是一个塑料罩壳，面板上对应灯珠位置开有孔，以使灯珠漏出头，后壳上有用于安装的螺丝孔或磁柱，使模块便于组装模块的前面灌有显示屏专用的防水胶室外屏模块正面室外屏模组背面室外屏模组背面大型室外全彩屏所用箱体通常由若干个模组+机箱+风扇+电源组成 4、显示屏屏体：将单元板/模组/箱体按一定方式拼接在一起，加上控制卡/控制系统、电源和框架等就构成为显示屏室内屏：显示单元板+控制卡+电源+铝型框架室外屏：显示模组+控制卡+电源+铝型框架全彩屏：显示箱体+控制系统+计算机+通讯网络+架体等组成5、点距：就是2个像素点之间的距离主要是取决于观看者的距离通常点距的概念用于室外屏，有P6、、P8、P10、P12、P16、P20等，以毫米mm为单位室外屏观看距离一般在30米内，采用不大于P16的模组点距越密，显示出来的字笔画越细腻，单位面积像素点越多，显示屏成本越贵 6、扫描方式：通常对于室外屏模组还有一个扫描方式的问题扫描方式决定了模组之间连接的形式，扫描方式有1/16、1/8、1/4、1/2、静态这几种因为显示屏是逐行刷新显示的，扫描方式也就决定了显示刷新的方式，如1/16就是每次刷新1行，16行为一个扫描周期，需四个信号控制；1/8就是每次刷新1行，8行为一个扫描周期，需三个信号控制；其它依次类推如果采用相同的灯，1/16扫的亮度要比1/8低，静态的亮度是最高的户内的屏一般采用1/16扫，户外和半户外的一般采用1/16或者1/8对于放置在屏经常受到猛烈阳光照射的环境，就最好用1/4扫描扫描方式走线描述图示1/16扫描1/8扫描：上蛇行，一路数据带16行，8行折列：下蛇行，一路数据带16行，8行折列1/4扫描：上蛇行，一路数据带16行，8行折列：下蛇行，一路数据带16行，8行折列：上蛇行，一路数据带8行，8行折列：下蛇行，一路数据带8行，8行折列四．显示屏的两种常规组装方式 1、框架结构在屏幕较小时，是在工厂组装成整屏；屏幕较大时，按单元板发货由工程人员在现场组装组装时，先将单元板和电源分别固定在板筋背条上，进而拼装成屏体2、箱体结构箱体与箱体之间采用秘密窃取的方法定位销定位、锁紧机构拉紧，都能使安装更加精密、准确，保证箱体上下、左右之间的间距在实际误差要求范围之内，从整体上保证了整个屏体的显示效果五．显示产品一些问题的解答1、显示屏模组规格计算方法：间距计算方法：每个像素点到另外一个像素点之间的距离，每个像素点可以是一颗灯如1R、两颗灯2R/1R1G、三颗灯 2R1G长度和高度计算方法：点间距×点数=长/高如：P16长度=16点×㎝=㎝高度=8点×㎝=㎝ P10长度=32点×㎝=32㎝高度=16点×㎝=16㎝屏体使用模组数：总面积÷模组长度÷模组高度=使用模组数如：10个平方的P16户外单色显示屏使用模组数等于： 10平方米÷米÷米=≈个更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数如：长5米、高2米的P16单色显示屏使用模组数：长使用模组数=5米÷米=≈20个高使用模组数=2米÷米=≈16个使用模组总数目=20个×16个=个2、是不是屏的亮度越来高越好呢？应该怎样决定屏的亮度？答：不是的，屏亮度越高，价格就越高亮度太高会刺眼，不舒适要根据环境的亮度来决定屏的亮度对于白天不需要日光灯照明的环境，我们建议采用半户外1/16扫的单元板就足够了如果是大马路，向西，周围没树，白天很亮，就用1/8扫3、点距这么多规格，那种好呢？越密越好？答：不是的，越密就越贵太稀疏的话，近距离看不清对于横幅来说，10 mm是比较合适的有的店面为了省钱，又想做个大的横幅，用点距30mm的单元板来做，可是马路好窄，对面行人看过来，字太大了，要停下来仔细看才知道是什么内容，效果适得其反4、显示屏寿命一般多长？答：是一种半导体器件，其寿命为10万小时显示屏的寿命取决于其所采用的灯的寿命和显示屏所用的电子元器件的寿命一般平均无故障时间应不低于1万小时八．显示屏显示原理下面是一个8x8的点阵结构从图上看，8X8 点阵共需要64 个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一行置高电平，某一列置低电平时，则相应的二极管就亮将许多这样的模块组合在一起，就是我们通常说的单元板/模组，而驱动其显示需要显示驱动电路和诸如单片机之类的智能控制芯片通常我们的单元板/模组是带有显示驱动电路的，我们还需要带有单片机的控制卡才能将我们所需要显示的文字/图形显示在屏幕上电路原理图示如下：无论文字还是图形都是由点阵组成的，比如我们常用的汉字，完整的点阵由16x16、32x32等等，每个点就是一个像素点将黑点处定义为1，白点处定义为0，就可以编写成能在单片机中保存的字型格式：{00000x030xC000000x010x800000 000x7B00x7C0x9F0x770xF50x7700x7B00x5F000} {0x7F00x010xC00x7F00x030xE0000x070xF00xF70xF70x070xF0000x000x80000x070xF00xF70xF70xF70xF70x070xF000}{000000xF300xF70x010x8000000x1F0xF8 0000000x770000x7D0xF90x9E0xC70xE70}“ 0 ”时 QA~QH 的输出由输入的数据控制第12脚，锁存口，当输入的数据在传入寄存器后，只有供给一个锁存信号才能将移入的数据送QA~QH口输出第11脚，时钟口，每一个时钟信号将移入一位数据到寄存器脚，复位口，只要有复位信号，寄存器内移入的数据将清空，显示屏不用该脚，一般接第9脚，串行数据输出端，将数据传到下一个第 15 、 1~7 脚，并行输出口也就是驱动输出口，驱动的作用：行驱动管，功率管 2 个显示行、 3 脚第每一显示行需要的电流是比较大的，要使用行驱动管，每片管，， 2 、 4 脚控制脚， 2 脚控制 7 、 8 华银制〔 4 〕 5 号 6 脚的输出，只有当 24脚为“0”7、8、5、6才会输出，否则输出为高阻状态关于印发《华夏银行小企业客户TB的作用：驱动芯片，16位移位锁存器各分行：有些单元板模组使用TB代替74HC，一片一、新增授信申请准入筛选子流程客户经理在地区分部营销人员协助下，按照“近、小、好、专”的标准，对授信申请准入进行预筛选，实现精准营销可以驱动16列，仅此而已二、授信申请调整为业务推荐客户经理主管必须对所辖客户经理提交的授信业务切实承担经营责任三、授信资料按照授信工作的需要区分为授信申请类、用信申请类和授信决策类其中，授信申请类资料必须在授信申请时提交；用信申请类资料必须在申请用信时提交；授信决策类由授信审批人员根据授信决策需要，自行决定所需收集的材料，并由客户在授信申请时提交第1四、对于微型企业客户或优质客户的授信申请，进一步简化资料收集要求允许其授信申请时可不收集审核组织机构代码证、税务登记证、验资报告或资本来源证明、被授权人授权委托书、经审计财务报告，电源地、申请人最近一个年度的纳税证明、第24项资料同时，授信审批人员认为上述简化材料有必要补充的，客户经理应予以补充，电源正极第2脚，串行数据输入七、第3脚八、依据授信调查要求差别，分别制定了《小型企业授信调查报告》和《微型企业与优质客户授信调查报告》，所有授信调查信息全部实行表格化，在提高授信调查报告质量同时，避免授信调查人员主观或客观缺失授信调查信息，也帮助授信审批人员快速掌握授信调查反映各类信息第4脚》印发给你们，请认真学习，遵照执行执行中如遇问题，请及时向总行中小企业信贷部报告第23联系人：涂乐天联系电话：-脚，串行数据输出二○一○年九月十五日21脚华夏银行小企业客户授信调查实施细则其它功能与74HC相似，只是总则16 位移位锁存器，并带输出电流调整功能，但在并行输出口上不会出现高电平，只有高阻状态和低电平状态并行输出口有高电平和低电平输出与《流动资金贷款管理暂行办法》、《华夏银行小企业客户授信管理办法》等有关规定，制定本细则控制信号的总结：授信调查是指授信调查人员对小企业客户向我行申请各种授信业务时所进行的客户筛选、实地调查、资料搜集、整理、核实及撰写授信调查报告的过程授信调查的原则显示出来但由于驱动电路受1 EN使能信号：整屏亮度控制信号，也用于显示屏可以控制亮度的变化当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象实地调查和间接辅助调查相结合的原则送到任何一个显示点一般在显示屏中红绿蓝的数据信号分离开来，若某数据信号短路到正极或负极时，则对应的该颜色将会出现全亮或不亮，当数据信号被悬空时对应的颜色显示情况不定调查与审查相结合的原则客户经理侧重于从营销角度搜集客户资料，全面真实的反映客户情况风险经理侧重于从风险控制角度核实授信调查过程与结论的逻辑真实性，分析授信业务潜在风险16行，1/4扫描中只要AB信号就可以了，因为AB信号的表示范围是小企业信贷经理和风险经理单元板模组上显示接口：授信调查人员具备我行的信贷业务上岗资格如以临时资格上岗作业的，须参加最近一次上岗资格考试并取得上岗资格，否则不得办理业务/模组之间连接，已将控制信号传递授信调查适用范围 0812接口和04接口不同的接口主要是信号线的排列顺序不一样，原理是一样的客户预筛选室内屏多用08接口，室外屏所采用接口非常杂乱，使用12接口的较多，但12接口也不是户外屏的唯一接口选择控制卡和单元板/授信申请合规性筛选客户经理在了解客户概要情况的基础上，对客户授信申请是否违反我行信贷政策，是否违反我行各项规章制度，是否属于申请人经营范围，是否属股本权益性投资，是否列入人行、银监会、外管局、环保、土地、发改委等国家机关及我行“黑名单”等做出判断，完成《客户预筛选表》中“授信申请的合规性”部分的选择凡授信申请不符合《客户预筛选表》中合规性要求中任一条的，则终止客户调查；全部符合合规性要求的，继续进行客户主体资格和基本条件的筛选接口类型了解客户规模、工商登记、贷款卡申领、年检情况，了解客户是否属于小企业授信范围，是否已在我行其他经营单位获得授信，是否为集团客户，是否为我行关联方，法人代表或主要管理人员是否有违法行为或不良信誉记录，是否发现提供虚假或隐瞒重要事项的财务报表，我行原有授信是否正常还本付息等情况，完成《客户预筛选表》中“客户主体资格和基本条件”部分视情况分别做出停止调查、说明相关情况后继续调查等行动选择08接口填制《客户预筛选表》 04接口客户经理主管审核 12接口3 搜集、审核授信申报资料及信息授信调查人员按照我行小企业授信调查和信贷系统信息录入的有关要求，排列顺序申请人资料、信息的搜集及审核授信申请需搜集和审核资料为：搜集并审核法人营业执照或法人证书加盖公章的营业执照、外商投资企业登记证书、外商投资企业证书通过年检，并加盖年检戳记；对事业法人，要求提供有权部门批准成立事业单位机构设置的文件或事业法人证书营业执照经营期限到期日在拟申请的授信期限之后调查人员核对无误后，在有公章的复印件上加盖“与原件核对一致”印鉴，并签名确认★搜集并审核贷款卡卡号及其密码审核贷款卡年检情况并打印贷款卡信息查询信息中若存在不良信息，应要求申请人对不良信息形成的原因进行书面说明，调查人员核实其是否存在不良负债，将核实情况在申请人的书面说明上予以注明并签字★搜集并审核税务登记证书税务登记证书在有效期限内调查人员核对无误后，在有公章的复印件上手签或加盖“与原件核对一致”印鉴，并签名确认如所属行业为特种经营行业，应搜集并审核相关行业资质证书根据申请人所处行业，确定所需行业资质证书；对需要定期审核的，应加盖审核戳记调查人员核对无误后，在有公章的复印件上加盖“与原件核对一致”印鉴，并签名确认搜集并审核公司章程股东签字或盖章齐全；公司章程及其修改文件连续、齐全；必要时与公司注册地工商局核对公司章程有效性调查人员核对无误后，在有公章的复印件上加盖“与原件核对一致”印鉴，并签名确认7常见于 1/16 1/8扫反映的各项借款余额是否相适应，与贷款卡查询信息和企业提供的财务资料不一致的应说明原因搜集并审核《信贷业务申请书》原件申请人应按照格式文本要求完整、清晰、如实填写，授信业务品种、金额、币种、期限、授信用途、用款计划和还款来源填写明确；法定代表人或其委托人的签章齐全、加盖申请人公章企业如直接提供董事会或其他有权机构同意申请授信的决议，《信贷业务申请书》可免于提供搜集并审核法定代表人或被授权人身份证与签字样本身份证复印件与原件相符调查人员核对无误后，在有公章的复印件上加盖“与原件核对一致”印鉴，并签名确认先来了解一下单色条屏构成：单元板、电源、控制卡、连线法定代表人与营业执照、公司章程规定相符；单元板背面）搜集并审核董事会或有权机构成员名单和签字样本对照公司章程，确定企业申请授信的有权决策机构；董事会或有权决策机构人员数量符合公司章程要求；名单和签字样本应加盖公章）搜集并审核董事会或其他有权机构同意申请授信的决议企业提供的决议必须符合公司章程的规定；参与表决人员为有权决策机构成员，参与表决的人数必须符合公司章程的规定；参与表决人员签字与签字样本保持一致；决议的表决日期在用信日期之前，决议在有效期内；申请授信的范围、金额、币种、期限、用途、担保方式等明确具体如果公司章程对企业的*行为和担保行为的决定权有其他规定的，按公司章程规定执行_开关电源和条屏控制卡1、单元板：单元板是的显示核心部件之一，单元板的好坏，直接影响到显示效果的户内条屏常用的单元板规格有例：Φ; 64点宽x16点高; 1/16扫; 户内亮度; 单红/红绿双色参数解释：发光直径：指的是发光点的直径，室内屏有Φ5mm、Φ、Φ3mm单元板大小：64x16 即64列16行，可显示16x16点阵汉字1行4个1/16扫：单元板的控制方式户内亮度：指发光点的亮度，户内亮度适合白天需要靠日光灯照明的环境颜色：单红，最常用，价格也最便宜双色一般指红绿，价格高如果你想做一个x16点的屏幕，只需要用2个单元板串接起来就可以了这样就可以显示16x16点阵汉字1行8个，以此类推能够支持多少汉字的显示是由控制卡决定的2、电源：由于显示屏幕属于精密电子设备，所以要采用开关电源，不能采用变压器一般采用的开关电源是V输入，5V直流输出，功率根据需要选取对于1个单红色户内64x16的单元板，全亮的时候，电流为2A推理出，x16双色的屏幕全亮的时候，电流为8A，所以应该选择5V/10A的开关电源3、控制卡：生产控制卡的厂家很多，控制卡的功能大同小异，可根据易使用、服务好、价格优的原则选择下面这块控制卡可以控制1/16扫的x16个点的双色屏幕该控制卡属于异步卡，就是说，该卡可以断电保存信息，不需要连接PC都可以显示储存在里面的信息采购单元板和控制卡的时候，应注意接口的一致，常用的接口16 08接口，其它接口还有12接口、04接口等S2ABCDG1G2TB161NNNENR1R2NN15解释：为行选信号(LT为锁存信号(CK为时钟信号R1，R2，G1，G2为显示数据，若是单色只需要R信号，双色时才用到G信号EN为显示使能，N为地确认单元板和控制卡的接口一致，就可以直接连接了如果不一致，就需要自行制作转换线4、连线：分为数据线，传输线，和电源线数据线用于连接控制卡和单元板的排线，传输线用于连接控制卡和电脑电源线，就是用来连接电源和控制卡，电源和单元板连接单元板的电源线的铜芯直径不小于1mm5、配件制作：排线(数据线制作：排线和电脑机箱里面的数据线类似，只是线的宽度有点差异可以在电脑城买到相关的材料制作排线，需要一个工具，就是特殊的钳子，可以大大提高工作效率和良品率制作排线的材料有：排线，排线头，排线帽这里要注意一下，如果你制作16的排线，需要购买16的线和相应大小的排线头和帽制作步骤，把线头用剪刀剪平，然后放头排线头，，然后放进压线钳的中央，用力压紧，然后把线绕过来，安装排线帽排线帽很重要，可以有效保护排线，让排线更加结实，不要省_电源线制作：电源分为V电源线和5V电源线V电源线用于连接开关电源到市电，最好采用3脚插头，可以在五金店买到这里着重讲述5V直流电的电源线，由于5V的电流比较大，最好采用铜芯直径在1mm以上的红黑对线有条件的话，最好将线的两头装上金属件_RS线制作：RS线，用于连接电脑和控制卡，更新屏幕数据这里需要用到DB9头和网线仔细观察DB9头，上面有数字的，将5连接棕，将3连接棕白将网线夹紧，装好在DB9头然后用万用表测量一下两头，是否导通这里需要指出，DB9的头分公头和母头的计算机后面的属于母座，所以要买个公插对应如果不明白请仔细观察一下你的PC现在的笔记本一般没有串口，请购买一条转RS串口的线_6、布线指南：第一次安装，请严格按照步骤来操作，减少错误发生第1步：检查电源电压，找出直流正负连接开关电源，将V电源线连接到开关电源，然后插上电会发现电源有个灯会亮，然后用万用表，直流档测量一下V+ 和V-之间的电压，确保电压在之间，旁边有个旋钮，可以十字螺丝刀调节一下电压为了减少屏幕发热延长寿命，在亮度要求不高的场合，可以把电压调节到之间确认电压没有问题后，断开电源，继续组装其他部分第2步：先把电源关闭将V+连接红色线，V-连接黑线，分别连接到控制卡和单元板，黑线接控制卡和电源的红线连接控制卡的+5V和单元板的每个单元板1条电源线完成后，请检查，连接是否正确第3步：连接控制和单元板，用做好的排线，连接注意方向，不能接反请注意，单元板2个16的接口，1个是输入，1个是输出，靠近74HC/的是输入，将控制卡连接到输入输出连接到下一个单元板的输入_第4步：连接RS数据线，将做好的数据线一头连接电脑的DB9串口，另一头连接控制卡，将DB9的5脚连接到控制卡的，将DB9的3脚连接到控制卡的RS-RX如果你的PC 没有串口，可以到电脑城买条转RS串口的转换线第5步：再次检查连线，是否正确，黑线连接的是-V和红线连接的是+V和 +5V 第6步：接通V，正常情况下，电源灯亮，控制卡亮，屏幕有显示如果不正常，请检查连线或者查看错误检修第7步：打开下载的软件，设定屏幕的参数，发送字幕具体参照软件使用说明7 外框制作：。

LED显示屏基础知识详细介绍目录一、内容概览 (2)1.1 LED显示屏的定义 (2)1.2 LED显示屏的应用领域 (3)1.3 LED显示屏的发展趋势 (5)二、LED显示技术原理 (6)2.1 LED的基本结构 (8)2.2 LED的工作原理 (9)2.3 LED显示的基本方式 (10)三、LED显示屏分类 (11)3.1 按尺寸分类 (13)3.2 按亮度分类 (14)3.3 按色彩分类 (14)3.4 按驱动方式分类 (16)四、LED显示屏组成与结构 (17)五、LED显示屏制作工艺 (19)5.1 基板制造 (21)5.2 LED芯片焊接 (22)5.3 驱动电路制作 (23)5.4 显示屏总成 (25)六、LED显示屏显示效果与维护 (26)6.1 显示效果评价指标 (28)6.2 显示屏维护与保养 (30)七、LED显示屏控制系统 (31)7.1 控制系统组成 (32)7.2 控制方式分类 (33)7.3 控制系统性能要求 (35)八、LED显示屏应用案例 (37)8.1 工业领域应用 (38)8.2 商业领域应用 (40)8.3 公共服务领域应用 (41)九、LED显示屏市场前景 (42)9.1 市场规模与发展趋势 (44)9.2 竞争格局分析 (45)9.3 技术创新与突破 (46)十、结语 (48)10.1 LED显示屏的发展意义 (49)10.2 行业责任与展望 (50)一、内容概览本文档旨在详细介绍LED显示屏的基础知识，包括LED显示屏的工作原理、分类、规格参数、应用领域以及安装维护等方面的内容。

通过对这些基础知识的了解，读者可以更好地掌握LED显示屏的性能特点和使用方法，为进一步学习和应用奠定基础。

我们将介绍LED显示屏的基本原理，包括红绿蓝三原色显示原理、像素结构和驱动方式等；接着，我们将对LED显示屏进行分类，根据不同的应用场景和显示需求，将其划分为单色屏、双色屏、全彩屏等不同类型；然后，我们将详细讲解LED显示屏的规格参数，包括尺寸、分辨率、亮度、对比度等关键指标；此外，我们还将探讨LED显示屏的应用领域，如广告宣传、交通指示、体育场馆等；我们将介绍LED 显示屏的安装维护方法，以确保其正常运行和延长使用寿命。

LED显示屏知识随着科技的发展，显示技术也在不断地更新迭代，近年来，LED显示屏成为了很多场合下的首选，例如广告宣传屏、室内外电视墙、舞台背景等，那么LED显示屏是什么？有什么特点和优点呢？一、什么是LED显示屏？LED显示屏是由多个LED光电子组成的一个大型平面显示装置，其显示内容通过LED点阵逐行或逐列刷新，使得整个显示区域呈现出一幅清晰、鲜艳的图像或文字。

二、LED显示屏的原理和特点？1、原理：LED显示屏原理是利用半导体内部的电子氧化还原反应来产生光，把电信号转换成光信号，并通过LED驱动芯片和控制系统对LED灯珠进行逐行或逐列刷新，从而形成各种彩色图案。

2、特点：（1）色彩还原能力强，对比度高，显示效果鲜艳逼真。

（2）体积小、重量轻、安装方便。

（3）长寿命、无视觉闪烁、低功耗、环保节能。

（4）应用范围广，可以用于户内环境、户外大型广告和会议场所等。

（5）LED光元件和基板组成模组, 模组拼接成显示屏。

三、LED显示屏的分类？1、按应用场所分：户内LED显示屏、户外LED显示屏、半户外LED显示屏、车载LED显示屏。

2、按使用灯珠分类：单色LED显示屏、双色LED显示屏、全彩LED显示屏等。

3、按灯珠封装类型分：DIP封装（双插直插脚）、SMD封装（表面贴装）四、LED显示屏的优缺点？1、优点：（1）清晰度高：LED 显示屏显示出来的图像或文字非常清晰，亮度高，能够在室内或者室外进行观看。

（2）效果好：LED显示屏在全彩显示模式下能够呈现出高保真的图像和视频，对于电视墙和背景墙等应用非常适合。

（3）节能环保：LED显示屏使用LED光源，具有长寿命，且比传统显示器更省电和节能。

（4）维护方便：LED 显示屏模块化设计，大大方便了维修和维护。

（5）使用寿命长：LED显示屏使用寿命比普通液晶显示器要长，一些厂家甚至承诺长达10年的使用寿命。

2、缺点：（1）价格相对较高：LED的成本较高，LED显示屏价格相对于液晶等其他显示技术相对较高。

转载文档：一．LED显示屏的分类分类方式品种说明使用环境室内LED显示屏室内LED显示屏在室内环境下使用，此类显示屏亮度适中、视角大、混色距离近、重量轻、密度高，适合较近距离观看。

室外LED显示屏室外LED显示屏在室外环境下使用，此类显示屏亮度高、混色距离远、防护等级高、防水和抗紫外线能力强，适合远距离观看。

显示颜色单基色LED显示屏单基色LED显示屏由一种颜色的LED灯组成，仅可显示单一颜色，如红色、绿色、橙色等。

双基色LED显示屏双基色LED显示屏由红色和绿色LED灯组成，256级灰度的双基色显示屏可显示65,536种颜色（双色屏可显示红、绿、黄3种颜色）。

全彩色LED显示屏全彩色LED显示屏由红色、绿色和蓝色LED灯组成，可显示白平衡和16,777,216种颜色。

显示功能图文LED显示屏(异步屏)图文LED显示屏可显示文字文本、图形图片等信息内容。

可联网脱机显示。

视频LED显示屏(同步屏)视频LED显示屏可实时、同步地显示各种信息，如二维或三维动画、录像、电视、影碟以及现场实况等多种视频信息内容。

二．LED显示屏的基本构成1、异步屏：一般由显示单元板（模组）、条屏卡、开关电源、HUB板（可选）组成。

通过串口线与计算机连接，进行显示文字的更改，之后可以脱开计算机工作。

2、同步屏：同步屏系统比较复杂，系统可大可小，一般由计算机、DVI显卡、数据发送卡、同步数据接收卡、HUB板、网线、LED显示屏等组成。

系统始终需要联机计算机工作，将计算机上的图像文字显示在LED 大屏幕上。

三．LED显示屏涉及的名词概念1、像素：是LED显示屏的最小成像单元。

俗称“点”或“像素点”。

上图所示由2红2绿组成1个显示像素点2、显示模块：由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。

·室内屏用的是8x8的显示模块，即每个显示模块有64个像素·室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。

LED显示屏基础知识大全-中国led学习好资料1、什么是LED？LED是发光二极管的英文缩写（Light emitting diode）,显示屏行业所说的“LED”特指能发出可见光波段的LED。

2 、什么是像素？LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同。

3、什么是像素距(点间距) ？由一个像素点中心到另一个像素点中心的距离。

4、什么是LED显示单元模组？由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。

典型有“8*8”、“8*16”“16*16”等，通过特定的电路及结构能组装成模组。

5、什么是DIP?DIP是Double In-line Package 的缩写，双列直插式组装。

6、什么是SMT?什么是SMD?SMT就是表面组装技术（Surface Mounted Technology的缩写），是目前电子组装行业里最流行的一种技术与工艺；SMD是表面组装器件（Surface mounted device 的缩写）。

7、什么是LED显示模组？由电路及安装结构确定的、具有显示功能、能通过简单拼装实现显示屏功能的基本单元。

8、什么是LED显示屏？通过一定的控制方式，由LED器件阵列组成的显示屏幕。

9、什么是插灯模组？优点与缺点是什么？是指DIP封装的灯将灯脚穿过PCB板，通过焊接将锡灌满在灯孔内，由这种工艺做成的模组就是插灯模组；优点是视角大，亮度高，散热好；缺点是像素密度小。

10、什么是表贴模组？优点与缺点是什么？表贴也叫做SMT，将SMT封装的灯通过焊接工艺焊接在PCB板的表面，灯脚不用穿过PCB板，由这种工艺做成的模组叫做表贴模组；优点是：显示效果好，像素密度大，适合室内观看；缺点是亮度不够高，灯管自身散热不够好。

11、什么是亚表贴模组？优点与缺点是什么？亚表贴是介于DIP与SMT之间的一种产品，其LED灯的封装表面与SMT一样，但是它的正负级引脚与DIP的一样，生产时也是穿过PCB来焊接的，其优点是：亮度高，显示效果好，缺点是：工艺复杂，维修困难。

led屏常识LED屏常识：从基础到应用全面了解一、引言LED屏作为现代显示技术的重要代表，已经广泛应用于各个领域，如广告、舞台、体育场馆等。

本文将带领读者深入了解LED屏的基础常识、工作原理、类型选择及应用领域，帮助大家更好地认识和使用这一神奇的显示设备。

二、LED屏基础知识1.LED的定义：LED是发光二极管（Light Emitting Diode）的简称，是一种能够将电能转化为可见光的半导体器件。

2.LED的特点：LED具有体积小、重量轻、亮度高、功耗低、寿命长、环保等特点。

3.LED屏的构成：LED屏由许多个LED像素点组成，每个像素点包括红、绿、蓝三种颜色的LED灯珠，通过控制不同颜色灯珠的亮度，实现图像和视频的显示。

三、LED屏的工作原理LED屏的工作原理主要分为以下几个步骤：1.信号处理：将输入的视频或图像信号进行处理，转换成适合LED屏显示的信号格式。

2.驱动控制：通过驱动电路控制每个LED灯珠的亮度，实现图像的显示。

这个过程需要考虑到像素点之间的亮度差异和色彩均匀性。

3.显示输出：经过驱动控制后，LED屏上的像素点按照预设的图像或视频进行显示。

四、LED屏的类型选择根据使用场景和需求，LED屏可以分为以下几种类型：1.户外广告屏：具有高亮度、防水防晒等特点，适用于户外广告牌、大型商场等场所。

2.舞台租赁屏：具有轻便、易拆卸等特点，适用于演唱会、会议等临时搭建的舞台。

3.体育场馆屏：具有高刷新率、高分辨率等特点，适用于体育赛事直播等场所，保证观众获得清晰流畅的视觉体验。

4.家庭和商业显示屏：具有多样化尺寸和分辨率，适用于家庭影院、商场导视等场景，提供丰富的视觉信息。

五、LED屏的应用领域1.广告行业：LED屏作为广告载体，具有吸引力强、传播效果好等特点，广泛应用于户外广告牌、商业街区等场所。

2.舞台表演：LED屏可以为舞台表演提供丰富的背景画面和视频效果，增强表演的艺术感染力。

3.体育赛事：LED屏在体育场馆的应用，可以让观众更清晰地观看比赛直播和精彩回放，提升观赛体验。

现在大屏幕LED显示屏的应用已越来越广泛。

为了对成百、上千片的LED点阵片实现有序的、快速的显示控制，人们动了许多脑筋，当LED显示屏业内人士聚在一起，就很容易聊到LED 显示屏产品，直接说一些术语，这时候如果你啥也不懂，这样的聊天，是不是觉得很尴尬呢？就给大家分享一下最全LED显示屏工程基本知识及常用名词解释，让你从LED显示屏小白瞬间变身懂屏帝！（温馨提醒，如今英文缩写应用越来越多，各种歧义也越来越多，一定要谨记，别闹出笑话。

）1一、LED显示屏的基本原理2二、LED显示屏的工作原理LED显示屏的基本工作原理是动态扫描。

动态扫描又分为行扫描和列扫描两种方式，常用的方式是行扫描。

行扫描方式又分为8行扫描和16行扫描两种。

在行扫描工作方式下，每一片LED点阵片都有一组列驱动电路，列驱动电路中一定有一片锁存器或移位寄存器，用来锁存待显示内容的字模数据。

在行扫描工作方式下，同一排LED点阵片的同名行控制引脚是并接在一条线上的，共8条线，最后连接在一个行驱动电路上；行驱动电路中也一定有一片锁存器或移位寄存器，用来锁存行扫描信号。

LED显示屏的列驱动电路和行驱动电路一般都采用单片机进行控制，常用的单片机是MCS51系列。

LED显示屏显示的内容一般按字模的形式存放在单片机的外部数据存储器中，字模是8位二进制数。

3单片机对LED显示屏的控制过程是先读后写。

按LED点阵片在屏幕上的排列顺序，单片机先对第1排的第1片LED点阵片的列驱动锁存器，写入从外部数据存储器读得的字模数据，接着对第2片、第3片……直到这一排的最后一片都写完字模数据后，单片机再对这一排的行驱动锁存器写行扫描信号，于是第1排第1行与字模数据相关的发光二极管点亮。

接着第2排第1行、第3排第1行……直到最后一排第1行的点亮。

各排第1行都点亮后，延时一段时间，然后黑屏，这样就算完成了单片机对LED显示屏的一行扫描控制。

单片机对LED显示屏第2行的扫描控制、第3行的扫描控制……直到第8行的扫描控制，其过程与第1行的扫描控制过程相同。

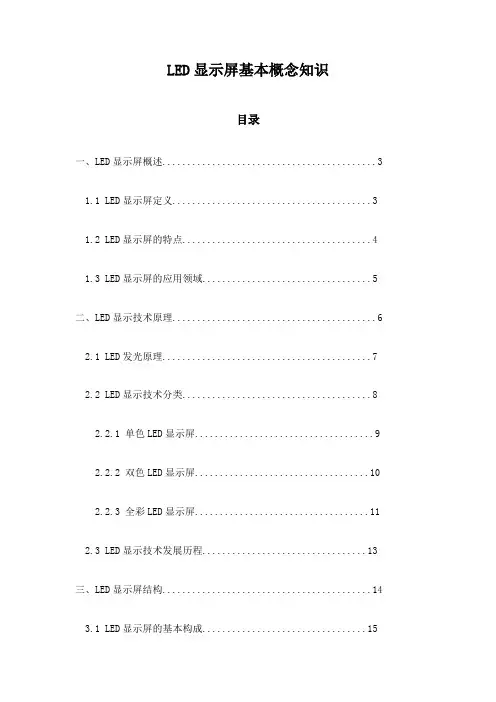

LED显示屏基本概念知识目录一、LED显示屏概述 (3)1.1 LED显示屏定义 (3)1.2 LED显示屏的特点 (4)1.3 LED显示屏的应用领域 (5)二、LED显示技术原理 (6)2.1 LED发光原理 (7)2.2 LED显示技术分类 (8)2.2.1 单色LED显示屏 (9)2.2.2 双色LED显示屏 (10)2.2.3 全彩LED显示屏 (11)2.3 LED显示技术发展历程 (13)三、LED显示屏结构 (14)3.1 LED显示屏的基本构成 (15)3.2 LED显示屏的显示模组 (16)3.3 LED显示屏的驱动电路 (17)3.4 LED显示屏的控制系统 (19)四、LED显示屏性能参数 (20)4.1 分辨率 (22)4.2 刷新率 (24)4.3 色彩还原度 (25)五、LED显示屏设计与制作 (26)5.1 设计原则与方法 (27)5.2 制作工艺与流程 (29)5.3 测试与检验 (30)5.4 安装与维护 (31)六、LED显示屏应用案例分析 (33)6.1 城市广场LED显示屏 (34)6.2 体育场馆LED显示屏 (36)6.3 景点景区LED显示屏 (38)6.4 航空航天LED显示屏 (39)七、LED显示屏发展趋势与展望 (40)7.1 技术创新与发展趋势 (41)7.2 市场需求与挑战 (42)7.3 环保与节能 (43)7.4 智能化与互联网+ (44)八、LED显示屏相关标准与规范 (46)8.1 国家标准与规范 (47)8.2 行业标准与规范 (48)8.3 企业标准与规范 (49)九、LED显示屏产业政策与法规 (50)9.1 国家政策支持 (52)9.2 地方政策支持 (52)9.3 行业协会与组织 (54)十、LED显示屏行业人才培养 (55)10.1 高等院校教育 (57)10.2 职业培训与技能鉴定 (58)10.3 企业内部培训 (59)十一、LED显示屏行业市场分析 (60)11.1 市场规模与增长 (62)11.2 市场竞争格局 (63)11.3 市场趋势预测 (63)一、LED显示屏概述LED显示屏是一种基于发光二极管（LED）技术的显示设备，通过控制LED灯的亮灭来展示文字、图像或视频内容。

室外?LED ?显示屏??? 室外?LED ?显示屏在室外环境下使用，??此类显示屏亮度高、?混色距离远、单基色?LED ?显示屏????单基色??LED ?显示屏由一种颜色的 LED ?灯组成，仅可显示单一颜色，?如一．?LED ?显示屏的分类分类方式品?种说?明室内?LED ?显示屏 室内?LED ?显示屏在室内环境下使用，此类显示屏亮度适中、视角大、混色距离近、重量轻、密度高，适合较近距离观看。

使用环境防护等级高、防水和抗紫外线能力强，适合远距离观看。

红色、绿色、橙色等。

显示颜色双基色?LED ?显示屏?双基色?LED ?显示屏由红色和绿色?LED ?灯组成，256?级灰度的双基色显示屏可显示?65,536?种颜色（双色屏可显示红、绿、黄??3?种颜色）。

全彩色LED 显示屏? 全彩色?LED?显示屏由红色、?绿色和蓝色?LED?灯组成，可显示白平衡和 16,777,216?种颜色。

图文?LED ?显示屏(异步屏?)图文?LED ?显示屏可显示文字文本、图形图片等信息内容。

可联网脱机 显示。

显示功能视频?LED 屏 (同步屏?)二．?LED ?1、异步屏：2、同步屏：三．?LED?显示屏涉及的名词概念1、像素：是?LED?显示屏的最小成像单元。

俗称“点”或“像素点”。

上图所示由?2?红?2?绿组成?1?个显示像素点2、显示模块：由若干个显示像素组成的，结构上独立的组成LED?显示屏的最小单元。

??室内屏用的是?8x8?的显示模块，即每个显示模块有64?个像素2??室外屏使用的是单个的灯珠，通常由1-3?个相同或不同颜色的灯珠组成模块的一个像素点。

如上面右图的室外屏模组就是由2?个红色灯珠组成?1?个显示像素点3、显示模组：由电路及安装结构确定的并具有显示功能的组成LED?显示屏的独立单元。

?简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。

led屏幕冷知识
1. LED全称为发光二极管(Light Emitting Diode)。

它是一种能够将电能转化为可见光能的固体半导体器件。

2. LED屏幕是由无数个LED灯珠组成的,每个灯珠都可以单独控制开关和亮度,从而形成不同的图像和文字。

3. LED屏幕的优点是节能、环保、使用寿命长、色彩鲜艳、对比度高等。

但缺点是成本较高、视角有限。

4. LED屏幕广泛应用于户外广告牌、体育场馆显示屏、舞台背景屏、车载显示屏等领域。

5. LED屏幕按制作工艺可分为SMD、DIP和COB三种,其中SMD屏幕拼接效果最佳。

6. LED屏幕的像素密度越高,图像就越细腻。

常见的像素密度有P10、P8、P6等,数字越小像素就越密集。

7. LED屏幕采用扫描显示原理,通过快速扫描点亮各个像素点来形成图像,人眼由于视觉残像原理而感知为连续画面。

8. LED显示屏的防护等级通常采用IP65或IP54标准,确保防尘防水性能。

9. LED屏幕的色彩是通过RGB三基色LED光源的不同组合产生的,
因此色彩显示效果十分出色。

10. LED显示屏的节能环保特性使其成为户外广告和大尺寸显示的理想选择。

led屏幕冷知识
以下是关于LED屏幕的一些冷知识:
led屏幕冷知识
1. LED是"发光二极管"(Light Emitting Diode)的英文缩写,是一种固态半导体器件,能够直接把电能转化为可见光。

2. LED屏幕是由无数个小小的LED灯珠组成的,每个LED灯珠都可以单独控制开关,从而可以组合成不同的图案和颜色。

3. LED屏幕的优点是节能环保、使用寿命长、响应速度快、显示效果好等。

相比传统的液晶显示屏,LED屏幕的对比度更高、色彩更鲜艳。

4. LED屏幕的应用范围十分广泛,从小型的手机屏幕到大型的户外广告牌,再到体育场馆的大屏幕,处处都可以看到LED屏幕的身影。

5. LED屏幕的分辨率越高,图像质量就越好。

目前最先进的LED屏幕像素密度可以达到每平方米超过100万个像素点。

6.制作一块大型LED显示屏需要数百万甚至上千万个LED灯珠,因此制造成本相当高昂。

7. LED灯珠的发光原理是利用固态发光现象,即在半导体材料中电子与空穴复合时释放出能量并转化为可见光。

希望这些LED屏幕的冷知识能给您带来一些有趣的科普知识!。

最全的LED显示屏知识大全转载文档：一．LED显示屏的分类二．LED显示屏的基本构成1、异步屏：一般由显示单元板（模组）、条屏卡、开关电源、HUB板（可选）组成。

通过串口线与计算机连接，进行显示文字的更改，之后可以脱开计算机工作。

2、同步屏：同步屏系统比较复杂，系统可大可小，一般由计算机、DVI显卡、数据发送卡、同步数据接收卡、HUB板、网线、LED显示屏等组成。

系统始终需要联机计算机工作，将计算机上的图像文字显示在LED大屏幕上。

三．LED显示屏涉及的名词概念1、像素：是LED显示屏的最小成像单元。

俗称“点”或“像素点”。

上图所示由2红2绿组成1个显示像素点2、显示模块：由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。

·室内屏用的是8x8的显示模块，即每个显示模块有64个像素·室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。

如上面右图的室外屏模组就是由2个红色灯珠组成1个显示像素点3、显示模组：由电路及安装结构确定的并具有显示功能的组成LED显示屏的独立单元。

简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。

室内屏俗称“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。

·室内屏单元板通常有64x32（64列32行、由32个模块组成）、64x16（64列16行、由16个模块组成）等。

下图是一个64x16的单元板：室内屏单元板正面室内屏单元板背面·室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种上图为16x8(2红)的室外屏模组。

加了防水结构用于全户外，我们可以看到塑料壳体，最右侧是它的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板和显示驱动电路做在一块电路板上的整体结构的，下面的两个图我们可以看到区别。

LED基本常识的学习一、LED显示屏概述什么是LED？在某些半导体材料的PN 结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。

PN 结加反向电压，少数载流子难以注入，故不发光。

这种利用注入式电致发光原理制作的二极管叫发光二极管，通称LED 。

LED的特点LED是发光二极管的简称（Light Emetting Diodeo）。

由于它具有亮度高、响应速度快、低电压、功耗小、耐震动、耐冲击、寿命长等优点，使其成为室内外信息显示终端的主要发光器件。

LED与LED显示屏LED 的发光颜色和发光效率与制作LED 的材料和工艺有关，目前广泛使用的有红、绿、蓝三种。

由于LED 工作电压低（仅1.5-3V ），能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10 万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED 显示方式匹敌。

把红色和绿色的LED 放在一起作为一个象素制作的显示屏叫双色屏或彩色屏；把红、绿、蓝三种LED 管放在一起作为一个象素的显示屏叫三色屏或全彩屏。

制作室内LED 屏的象素尺寸一般是2-10 毫米，常常采用把几种能产生不同基色的LED 管芯封装成一体，室外LED 屏的象素尺寸多为12-26 毫米，每个象素由若干个各种单色LED 组成，常见的成品称象素筒，双色象素筒一般由 3 红2 绿组成，三色象素筒用 2 红1 绿 1 兰组成。

无论用LED 制作单色、双色或三色屏，欲显示图象需要构成象素的每个LED 的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。

灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。

一般256 级灰度的图像，颜色过渡已十分柔和，而16 级灰度的彩色图像，颜色过渡界线十分明显。

所以，彩色LED 屏当前都要求做成256 级灰度的。

应用于显示屏的LED 发光材料有以下几种形式：①LED 发光灯(或称单灯) 一般由单个LED 晶片，反光碗，金属阳极，金属阴极构成，外包具有透光聚光能力的环氧树脂外壳。

百科名片LED显示屏(LED panel）：LED就是light emitting diode ，发光二极管的英文缩写，简称L ED。

它是一种通过控制半导体发光二极管的显示方式,其大概的样子就是由很多个通常是红色的发光二极管组成，靠灯的亮灭来显示字符。

用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。

一：什么是led显示屏?LED显示屏（LED panel):又叫电子显示屏或者飘字屏幕。

是由LED点阵组成，通过红色或绿色灯珠的亮灭来显示文字、图片、动画、视频,内容可以随时更换,各部分组件都是模块化结构的显示器件。

通常由显示模块、控制系统及电源系统组成。

显示[1]模块由L ED灯组成的点阵构成，负责发光显示；控制系统通过控制相应区域的亮灭，可以让屏幕显示文字、图片、视频等内容,恒舞动卡主要是播放动画的；电源系统负责将输入电压电流转为显示屏需要的电压电流。

LED显示屏可以显示变化的数字、文字、图形图像；不仅可以用于室内环境还可以用于室外环境,具有投影仪、电视墙、液晶显示屏无法比拟的优点.LED之所以受到广泛重视而得到迅速发展，是与它本身所具有的优点分不开的。

这些优点概括起来是:亮度高、工作电压低、功耗小、小型化、寿命长、耐冲击和性能稳定。

L ED的发展前景极为广阔，目前正朝着更高亮度、更高耐气候性、更高的发光密度、更高的发光均匀性，可靠性、全色化方向发展。

LED显示屏性能超群：发光亮度强在可视距离内阳光直射屏幕表面时,显示内容清晰可见。

超级灰度控制具有1024-4096级灰度控制，显示颜色16。

7M以上，色彩清晰逼真,立体感强。

静态扫描技术采用静态锁存扫描方式，大功率驱动，充分保证发光亮度。

自动亮度调节具有自动亮度调节功能，可在不同亮度环境下获得最佳播放效果.全面采用进口大规模集成电路，可靠性大大提高,便于调试维护。

全天候工作完全适应户外各种恶劣性环境，防腐,防水,防潮,防雷，抗震整体性能强、性价比高、显示性能好,像素筒可采用P10mm、P16mm等多种规格。
