热电阻及其测温原理在工业应用中，热电偶一般适用于测量500℃以上的较高温度。
对于500℃以下的中、低温度，热电偶的输出的热电势很小，这对二次仪表的放大器、抗干扰措施等的要求就很高，否则难以实现精确测量；而且，在较低温区域，冷端温度的变化所引起的相对误差也非常突出。
所以测量中、低温度一般使用热电阻温度测量仪表较为合适。
1、热电阻的测温原理与热电偶的测温原理不同的是，热电阻是基于电阻的热效应进行温度测量的，即电阻体的阻值随温度的变化而变化的特性。
因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。
目前主要有金属热电阻和半导体热敏电阻两类。
金属热电阻的电阻值和温度一般可以用以下的近似关系式表示，即R t=R t0[1+α（t-t0）]式中，R t为温度t时的阻值；R t0为温度t0（通常t0=0℃）时对应电阻值；α为温度系数。
半导体热敏电阻的阻值和温度关系为R t=Ae B/t式中R t为温度为t时的阻值；A、B取决于半导体材料的结构的常数。
相比较而言，热敏电阻的温度系数更大，常温下的电阻值更高（通常在数千欧以上），但互换性较差，非线性严重，测温范围只有-50~300℃左右，大量用于家电和汽车用温度检测和控制。
金属热电阻一般适用于-200~500℃范围内的温度测量，其特点是测量准确、稳定性好、性能可靠，在程控制中的应用极其广泛。
2、工业上常用金属热电阻从电阻随温度的变化来看，大部分金属导体都有这个性质，但并不是都能用作测温热电阻，作为热电阻的金属材料一般要求：尽可能大而且稳定的温度系数、电阻率要大（在同样灵敏度下减小传感器的尺寸）、在使用的温度范围内具有稳定的化学物理性能、材料的复制性好、电阻值随温度变化要有间值函数关系（好呈线性关系）。
目前应用广泛的热电阻材料是铂和铜：铂电阻精度高，适用于中性和氧化性介质，稳定性好，具有一定的非线性，温度越高电阻变化率越小；铜电阻在测温范围内电阻值和温度呈线性关系，温度线数大，适用于无腐蚀介质，超过150易被氧化。
一体化温度变送器仪表规格书
1、仪表索引表
本表按各种被检测工艺参量如温度、压力、流量等顺序填写仪表回路。
填写内容包括序号、回路号、仪表位号、用途、仪表名称、管道设备号、流程图号、规格书号、信号类型、I/O类型、备注等。
2、仪表规格书（仪表数据表）
仪表规格书（仪表数据表）包含项目中所有仪表设备的工艺参数及仪表技术参数，是厂方、用户订货和施工单位领取设备的依据，此表的填写要正确严格，技术规格要详细，工艺数据要齐全。
一体化温度变送器规格书见表1。
3、材料表
是厂方、用户订货和施工单位领料的依据，按照管材、型材、电线电缆、桥架、阀门、电气连接件、管件、紧固件等类别统计材料。
4、仪表电缆连接表
包括主、支电缆的编号、型号、规格、长度、端子号等，补偿电缆与控制电缆分开填写。
5、报警和联锁数据表
提供项目中报警和联锁工艺参数值，包括仪表位号、报警单位、高（H）、低（L）、高高（HH）、低低（LL）数值。
6、DCS 监控数据表
用于DCS的组态和工艺过程监视，包括DCS监控的仪表位号、控制
设定值、报警联锁设定值、输入输出方式、供电方式等。
7、仪表位置图
在工艺设备图上标注出设备位号，用规定符号画出仪表的位置及标高。
8、仪表安装图
包括仪表在设备或管道上安装的连接图、仪表电缆连接图、安装方案涉及的管阀件规格、数量。
9、安全仪表系统联锁逻辑图
包括输入与输出信号的来源去向、位号、用途、执行元件的联锁动作，应用逻辑符号表示输入与输出间的逻辑关系。
热电阻规格型号及含义
热电阻是一种可以测量温度的传感器，其原理是利用材料的电阻率随
温度变化的规律来测量温度的。
今天我们就来了解一下热电阻的规格型号
及含义。
1.PT100：这是一种具有国际标准的热电阻，被广泛应用于各种工业
控制系统中。
其测量范围为-200℃~850℃。
2.PT500：PT500热电阻的感温电阻值为500欧姆，其测量范围为-
50℃~200℃，通常用于中低温度范围的控制系统中。
3.PT1000：PT1000热电阻的感温电阻值为1000欧姆，其测量范围为
-50℃~200℃，与PT500类似，也通常用于中低温度范围内的控制系统。
4.K型热电阻：K型热电阻可以用于测量高温度范围内的温度，其测
量范围为-200℃~1200℃，因此在工业领域比较常用。
5.D型热电阻：D型热电阻也可以用于高温度范围内的温度测量，其
优点是抗氧化、耐腐蚀等性能较好，因此通常用于特殊环境下的温度测量。
6.S型热电阻：S型热电阻被广泛应用于较高工业领域的“高精度”
温度测量系统中，其测量范围可达-50℃~1600℃。
总而言之，热电阻在工业自动化控制领域中得到广泛应用，不同型号
的热电阻适用于不同的温度范围和特定条件下的温度测量。
因此，在选购
热电阻时，必须选择合适的型号和规格，从而确保其在各种环境下准确测
量温度。

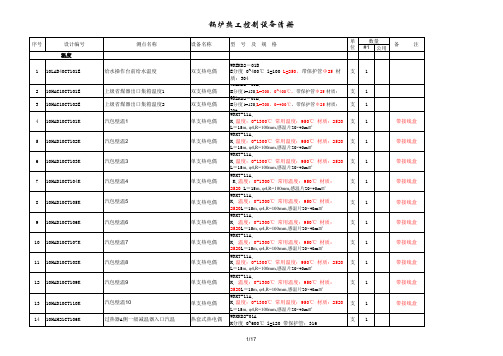

精心整理XXXX垃圾焚烧发电项目热控仪表技术规范书编制：会审：精心整理1．总则1.1 本规范书对XXX项目（2炉1机）采用的热控仪表成套提出了对设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本规范书提出的是最低限度的要求，并未对所有技术细节作出规定。
也未完全引述有关标准和规范的条文，投标方应保证提供符合本规范书和有关工业标准要求的经过实践的代表当今技术的优质产品。
同时必须满足国家的有关安全、环保等强制性法规、标准的要求。
1.3 如果投标方没有以书面的形式对本规范书的条文提出异议，则意味投标方完全响应本规范书的要求，投标方提供热控仪表成套有关设备以及资料和服务等应完全满足本规范和有关工业标准的要求。
如有差异，不管是多么微小，都应在投标文件中的差异表1.12投标方所供热工仪表应具备在国内同等功能规模、两个电厂两年以上成功运行业绩。
无不良使用和售后服务记录，并在业绩表提供机组容量、用户联系人及联系电话。
投标方具备工程安装指导和调试的资格和经验。
本装置不允许投标人再分包。
1.13在技术协议签订后一个月内，招标方有权对部分设备的数量和型号根据设计进行相应变更，承包商应积极配合并按合同要求到货期交货。
1.14投标文件要求：投标人在投标时，必须提供以下技术文件供招标人审查：?投标技术说明书（要求按照规范书格式及章节编排逐条进行响应）；?所提供设备的技术文件和样本；精心整理?热工仪表设备的供货范围，包括所有设备、施工、服务和有关图纸资料等；?偏差表，若投标人不列偏差则视为完全响应规范书要求；?投标文件自相矛盾或前后不一致时，将由招标人选择对招标人有利的方案；?所提供热工仪表设备在同类型电厂应用业绩清单；?备品备件清单；（含单价）?专用工具清单；?本规范书中所要求的其它说明、资料等；?提供一套电子版投标文件1.15规范及标准●GB11920-98电站电气部分集中控制装置通用技术条件●●●●●●2.2.12.1.12.1.22.1.32.1.42.1.52.1.62.1.72.22.2.12.2.22.2.3方负责处理。
仪表工程设计规格书--东洋公司供稿翻译：林娟赖良仕颜何为周小波四川天华股份有限公司计划发展部翻译复制（译文仅供参考，歧异之处参照原文）目录1.概述1.1 意图1.2 范围1.3 标准1.4 单位2.设计2.1 总体设计要求2.2 温度仪表2.3 流量仪表2.4 压力仪表2.5 液位仪表调节阀分析仪就地安装控制器，继电器和转换器控制盘仪表气源紧急停车系统报警中央控制室紧急停车系统安全阀标准螺纹，螺杆和接头3.安装3.1 温度仪表3.2流量仪表3.3压力仪表3.4液位仪表（液位计除外）3.5 液位计3.6调节阀3.7 仪表管道3.8 安全阀管道3.9 电缆和布线3.10 仪表安装和保护3.11 接地4.涂漆1.概述1.1 意图本规格书含盖了位于四川合江的1-4丁二醇装置所需仪表的设计，安装，试验程序和验收标准。
1.2范围本规格书应该适用于工业仪表，控制盘，电气电源和仪表气源，其标准由压缩机制造商订制的仪表，废水处理系统，焚烧炉系统和其它以及特殊测量和控制所需仪表除外。
1.3 标准一般来讲，下列标准应该是对本规格书的补充：-孔板：ISO 5167-1-孔板法兰：ANSI B 16.5-热电偶：IEC 60584-1 & 2-延伸和补偿电缆：IEC 60584-3-测温电阻器：IEC 60571-温度计：制造商标准-压力表：制造商标准-一般用途的安全阀：ASME第VIII章API RP 520,521-电气仪表外壳：IEC 60529-防爆：IEC 60079-0, 1, 7, 11 &14-仪表符号：供方或工艺设计公司惯例，参见ISA S5.1, S5.2 & S5.3除上述标准外，下列标准应该作为设计参考：-控制阀尺寸：IEC 60534-1, 60534-2-1; FCI 62-1; ISA S75.01; 制造商标准-控制阀上的阀座泄漏：ANSI/FCI 70-2-安装工作设计：API RP 550-仪表设计（一般的）：东洋标准（本标准）；制造商标准如果仪表在买方的详细设计和供货范围内，那么，中国相应的标准应该适用。
REV.0首次编制设计阶段 DESIGN STAGE:页号页号10203040506070修 改 次 号内 容修 改 次 号内 容专业自控热电阻及套管规格书页号索引表热电阻及套管规格书(1/2)热电阻及套管规格书(2/2)详细设计页数 页号 SHEET 1 OF 9名 称 页 号 索 引 表内蒙古中煤蒙大新能源化工有限公司文件编号11ZMMD01-3000-ZK-TEN-0003工程名称ENGINEERING年产50万吨工程塑料项目项目名称聚乙烯装置PROJECT 档案号S4991.01-ZK05-030DOC NO.热电阻及套管规格书(1/2)热电阻及套管规格书(2/2)热电阻及套管规格书(1/2)热电阻及套管规格书(2/2)大庆石化工程有限公司DAQING PETRCHEMICAL ENGINEEING CO.,LTD .仪表规格书Specification For Instrument修改修改内容日期编制校对审核修改REV .REVISION NOTEDATE DES'D CHK'D REV'D809热电阻及套管规格书(1/2)热电阻及套管规格书(2/2)DPEC持有国家甲级工程设计证书: A123003976; 本文件未经DPEC许可不得向第三方扩散。
备 注 Remarks名 称 热电阻及套管规格书(1/2) Specification For Resistance And Well11521631741851962072182292310241125122613271428简图注：本简图仅为说明各段尺寸代码以及结构形式，仅是对仪表的基本的要求,其余将符合制造厂标准。
1. 供货方式：组装成套供货。
温度计护套的插入深度与套管的长度相匹配。
2. 符合本页规格的仪表位号表见下页。
DPEC持有国家甲级工程设计证书: A123003976; 本文件未经DPEC许可不得向第三方扩散。
测温元件M e a s u r e E l e m e n t型号Model 头部H e a d外壳材质Case Material 铸铝合金制造厂Manufacturer 外壳防护等级Enclosure Protection IP65分度号Type Pt100外壳防爆等级Explosion Proof Ex d IICT4标准StandardIEC 60751 A级电气接口Conduit Conn.1/2"NPT(F)单/双/多支 Single/Double/Multi.Element 单元件接线形式Wiring Type 螺纹连接护套/铠装材料Sheath Material 316SS 铭牌(W/Tag No.)Name Plate带不锈钢铭牌护套外径Sheath O.D Φ8mm 连接形式Conn. Type 螺纹连接套管W e l l套管形式Well Type 锥形整体钻孔式连接尺寸及等级Conn. Size & Rating1/2"NPT(F)套管材质Well Material 316SS 套管外径Well O.D Φ17/23mm 套管内径Well I.D Φ9mm 过程连接形式Pro. Conn. Type 法兰连接连接尺寸及等级Conn. Size & Rating 1 1/2" ANSI 300# RF 法兰材质Flange Material316SS备注Remarks锥形套管法兰连接名 称 热电阻及套管规格书(2/2) Specification For Resistance And Well密度(kg/m3)145.6250mm 设计温度:-22.2-80℃,压力:3.834MPa 239.9250mm 设计温度:-22-150℃,压力:3.9MPa35.66250mm 设计温度:-22.2-295℃,压力:1.2/F.V.MPaDPEC持有国家甲级工程设计证书: A123003976; 本文件未经DPEC许可不得向第三方扩散。
序号No.仪表位号Tag No.安装位置Location操作条件 Oper. Condition插入深度L(mm)备注Remarks介质Fluid 温度(℃)压力(MPa)流量(kg/h)230-TE-2001-108"-P-230-20A02-1E21L乙烯30 3.2848200230-TE-4001-1718"-P-230-40A07-1E21循环气40 2.93541640230-TE-9808-38"-LS10-230-98A01-1E57E 低压蒸汽(S10)280110500名 称 热电阻及套管规格书(1/2) Specification For Resistance And Well11521631741851962072182292310241125122613271428简图注：本简图仅为说明各段尺寸代码以及结构形式，仅是对仪表的基本的要求,其余将符合制造厂标准。
1. 供货方式：组装成套供货。
温度计护套的插入深度与套管的长度相匹配。
2. 符合本页规格的仪表位号表见下页。
DPEC持有国家甲级工程设计证书: A123003976; 本文件未经DPEC许可不得向第三方扩散。
法兰材质Flange Material316SS备注Remarks过程连接形式Pro. Conn. Type 法兰连接连接尺寸及等级Conn. Size & Rating 1 1/2" ANSI 150# RF 套管外径Well O.D Φ17/23mm 套管内径Well I.D Φ9mm 连接形式Conn. Type 螺纹连接套管W e l l套管形式Well Type 锥形整体钻孔式连接尺寸及等级Conn. Size & Rating1/2"NPT(F)套管材质Well Material 316SS 护套/铠装材料Sheath Material 316SS 铭牌(W/Tag No.)Name Plate带不锈钢铭牌护套外径Sheath O.D Φ8mm 标准StandardIEC 60751 A级电气接口Conduit Conn.1/2"NPT(F)单/双/多支 Single/Double/Multi.Element 单元件接线形式Wiring Type 螺纹连接制造厂Manufacturer 外壳防护等级Enclosure Protection IP65分度号Type Pt100外壳防爆等级Explosion Proof Ex d IICT4测温元件M e a s u r e E l e m e n t型号Model 头部H e a d外壳材质Case Material 铸铝合金锥形套管法兰连接名 称 热电阻及套管规格书(2/2) Specification For Resistance And Well密度(kg/m3)1985350mm 设计温度:-22.2-110℃,压力:0.83MPa 2991350mm 设计温度:-22.2-110℃,压力:0.83MPa310.02250mm 设计温度:-22.2-60℃,压力:0.9MPa4 2.42250mm 设计温度:-22.2-235℃,压力:0.7/F.V.MPa5992350mm 设计温度:-22.2-60℃,压力:0.7MPa 6998350mm 设计温度:-22.2-60℃,压力:0.7MPa7962250mm 设计温度:-22.2-115℃,压力:0.7MPa 8978250mm 设计温度:-22.2-115℃,压力:0.7MPa 9975200mm 设计温度:-22.2-130℃,压力:0.7MPa 10975200mm 设计温度:-22.2-130℃,压力:0.7MPaDPEC持有国家甲级工程设计证书: A123003976; 本文件未经DPEC许可不得向第三方扩散。
230-TE-9816-14"-HWR-230-98A02-1C53D热水700.330000230-TE-9815-24"-HWS-230-98A02-1C53D 热水1100.630000230-TE-9814-18"-HWR-230-98A01-1C53D 热水700.3175000230-TE-9813-28"-HWS-230-98A01-1C53D 热水950.6175000230-TE-9812-136"-CWR-230-91A01-1B2U 冷却水400.25720000230-TE-9811-236"-CWS-230-91A01-1B2U 冷却水300.455720000230-TE-9809-38"-LS5-230-98A01-1C53D 低压蒸汽(S5)2000.63100230-TE-9806-38"-N-230-98A01-1C13氮气300.758480Nm3/h230-TE-4002-924＂-CCWS-230-40G01-1C18调温水330.2913863909介质Fluid 温度(℃)压力(MPa)流量(kg/h)230-TE-4002-124＂-CCWR-230-40G01-1C18调温水490.3513863909序号No.仪表位号Tag No.安装位置Location操作条件 Oper. Condition插入深度L(mm)备注Remarks名 称 热电阻及套管规格书(1/2) Specification For Resistance And Well11521631741851962072182292310241125122613271428简图注：本简图仅为说明各段尺寸代码以及结构形式，仅是对仪表的基本的要求,其余将符合制造厂标准。
1. 供货方式：组装成套供货。
温度计护套的插入深度与套管的长度相匹配。
2. 符合本页规格的仪表位号表见下页。
DPEC持有国家甲级工程设计证书: A123003976; 本文件未经DPEC许可不得向第三方扩散。
法兰材质Flange Material316SS备注Remarks过程连接形式Pro. Conn. Type 法兰连接连接尺寸及等级Conn. Size & Rating 1 1/2" ANSI 150# RF 套管外径Well O.D Φ17/23mm 套管内径Well I.D Φ9mm 连接形式Conn. Type 螺纹连接套管W e l l套管形式Well Type 锥形整体钻孔式连接尺寸及等级Conn. Size & Rating1/2"NPT(F)套管材质Well Material 316SS 护套/铠装材料Sheath Material 316SS 铭牌(W/Tag No.)Name Plate带不锈钢铭牌护套外径Sheath O.D Φ8mm 标准StandardIEC 60751 A级电气接口Conduit Conn.1/2"NPT(F)单/双/多支 Single/Double/Multi.Element 单元件接线形式Wiring Type 螺纹连接制造厂Manufacturer 外壳防护等级Enclosure Protection IP65分度号Type Pt100外壳防爆等级Explosion Proof 测温元件M e a s u r e E l e m e n t型号Model 头部H e a d外壳材质Case Material 铸铝合金锥形套管法兰连接名 称 热电阻及套管规格书(2/2) Specification For Resistance And Well密度(kg/m3)1305mm 2305mm 3305mm 4305mmDPEC持有国家甲级工程设计证书: A123003976; 本文件未经DPEC许可不得向第三方扩散。
