一、钢丝绳的种类钢丝绳是把很多根直径为0.3～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的。
钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳。
按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的作用。
按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种,起重作业中最常用的是6×19和6×37钢丝绳。
按钢丝表面处理不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳。
按钢丝绳股结构分类,又可分为点接触绳、线接触绳和面接触绳。
点接触绳的各层钢丝直径相同,但各层螺距不等,所以钢丝互相交叉形成点接触,在工作中接触应力很高,钢丝易磨损折断,但其制造工艺简单。
线接触绳的股内钢丝粗细不同,将细钢丝置于粗钢丝的沟槽内,粗细钢丝间成线接触状态。
由于线接触钢丝绳接触应力较小,钢绳寿命长,同时挠性增加。
由于线接触钢丝绳较为密实,所以相同直径的钢丝绳,线接触绳破断拉力大些。
绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳。
面接触绳的股内钢丝形状特殊,采用异形断面钢丝,钢丝间呈面状接触。
其优点是外表光滑,抗腐蚀和耐磨性好,能承受较大的横向力;但价格昂贵,故只能在特殊场合下使用。
二、钢丝绳的规格参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表 1和表2。
三、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。
按照国家标准《圆股钢丝绳》(GB1102一74)的规定,钢丝绳的标记方法如下:如,钢丝绳6×37-15.0-170-I一甲一镀一右交GB1102-74这表示该圆股钢丝绳由6股捻制,股的结构形式为点接触,每股有37根钢丝,纤维绳芯, 钢丝绳直径15.Omm,由公称抗拉强度1700MPa的I号甲组镀钵钢丝制成,钢丝绳的捻向为右交互捻。
钢丝绳规格表
钢丝绳规格表钢丝绳结构钢丝绳直径mm 允许偏差，mm 最小破断拉力，KN 参考重量，kg/100m1×30.150.250.350.45+0.040.0220.0560.1130.1850.0120.0290.0550.089 0.550.65+0.060.2840.3930.1350.1861×7 0.150.250.300.350.400.45+0.050.0250.0630.0930.1270.1570.2000.0110.0310.0440.0610.0800.100 0.500.600.70+0.060.2550.3820.5400.1250.1800.245 0.800.901.0+0.080.6670.8231.000.3270.4000.5001.2+0.101.32 0.7001×19 0.60.70.8+0.080.3430.4700.6170.1750.2400.310 0.9+0.090.774 0.3901.0+0.100.950 0.5001.21.5+0.121.272.250.7001.102.0+0.203.82 2.00 2.5+0.255.58 3.13 3.0+0.308.03 4.50 3.5+0.3510.6 6.13 4.0 +0.40 13.9 8.196.0 +0.6030.4 18.5钢丝绳结构钢丝绳直径，mm 允许偏差，mm 最小破断拉力，KN 参考重量，kg/100m7× 7 6× 7 0.450.500.600.700.800.90+0.090.1420.1760.2530.3450.4610.5390.080.120.150.200.260.321.01.2+0.150.6731.200.400.651.51.62.0+0.201.672.152.940.931.201.652.43.0+0.304.106.372.403.703.54.0+0.407.649.515.106.50 5.0+0.5014.7 10.5 6.08.0+0.6018.640.615.126.6钢丝绳结构钢丝绳直径，mm 允许偏差，mm 最小破断拉力，KN 参考重量，kg/100m7×19 1.6+0.251.85 1.122.43.2+0.34.107.852.604.3 4.04.85.05.66.06.4+0.4010.716.516.722.323.528.56.709.7010.512.814.916.4 7.2+0.5034.7 20.8 8.0+0.5640.1 25.86×19 11.0+0.7672.5 53.0 12.7+0.84101.0 68.2 14.3+0.91127.0 87.8 16.0+0.99156.0 106.0 19.0+1.14221.0 157.0 22.0+1.22295.0 213 25.0+1.37380.0 2782、本产品规格为红色的，属于非常规产品，无库存，生产时按客户要求定做;3、除以上规格外，我公司还可提供其他规格钢丝绳，如：1×37、6×37、7×37等，规格最大可到Φ46mm，也可根据客户规格生产;4、可提供右交互捻（ZS）、右交互捻（SZ）、右同向捻（ZZ）、左同向捻（SS）;5、可提供FC纤维芯（天然合成）、NF（天然纤维芯）、SF合成纤维芯、IWR（金属丝绳芯）、IWS（金属丝股芯）等，特殊规格按实际情况6、本公司产品均附力学检测报告、材质检验报告、产品合格证CAD中所有的线型均是由点和线段组成的，例如点画线或虚线。
钢丝绳技术参数表
一、钢丝绳的种类钢丝绳是把很多根直径为0.3～3mm的高强度碳素钢钢丝先拧成股，再把若干股围绕着绳芯拧成绳的。
钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳。
按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种，起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的作用。
按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种,起重作业中最常用的是6×19和6×37钢丝绳。
按钢丝表面处理不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳。
按钢丝绳股结构分类，又可分为点接触绳、线接触绳和面接触绳.点接触绳的各层钢丝直径相同,但各层螺距不等，所以钢丝互相交叉形成点接触，在工作中接触应力很高，钢丝易磨损折断，但其制造工艺简单。
线接触绳的股内钢丝粗细不同,将细钢丝置于粗钢丝的沟槽内,粗细钢丝间成线接触状态.由于线接触钢丝绳接触应力较小,钢？？？绳寿命长,同时挠性增加。
由于线接触钢丝绳较为密实,所以相同直径的钢丝绳,线接触绳破断拉力大些。
绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳.面接触绳的股内钢丝形状特殊，采用异形断面钢丝,钢丝间呈面状接触。
其优点是外表光滑,抗腐蚀和耐磨性好，能承受较大的横向力；但价格昂贵，故只能在特殊场合下使用.二、钢丝绳的规格参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表 1和表2。
三、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳，绳6×19和绳6×37.按照国家标准《圆股钢丝绳》(GB1102一74)的规定，钢丝绳的标记方法如下：如，钢丝绳6×37-15.0—170—I一甲一镀一右交GB1102—74这表示该圆股钢丝绳由6股捻制，股的结构形式为点接触，每股有37根钢丝,纤维绳芯, 钢丝绳直径15.Omm,由公称抗拉强度1700MPa的I号甲组镀钵钢丝制成,钢丝绳的捻向为右交互捻。
钢丝绳的规格参数表
一、钢丝绳的参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表1和表2。
?二、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。
按照国家标准《圆股钢丝绳》(GB1102一74)的规定,钢丝绳的标记方法如下:如,钢丝绳6×一甲一镀一右交GB1102-74这表示该圆股钢丝绳由6股捻制,股的结构形式为点接触,每股有37根钢丝,纤维绳芯, 钢丝绳直径,由公称抗拉强度1700MPa的I号甲组镀钵钢丝制成,钢丝绳的捻向为右交互捻。
三、钢丝绳的受力计算某一规格的钢丝绳允许承受的最大拉力是有一定限度的,超过这个限度,钢丝绳就会被破坏或拉断,因此在工作中需对钢丝绳的受力进行计算。
(一) 钢丝绳的破断控力钢丝绳的破断拉力可由表1、2中查出,考虑钢丝绳捻制使每根钢丝受力不均匀,整根钢丝绳的破断拉力应按下式计算:S P =ΨΣS i式中S P ——钢丝绳的破断拉力,kN;ΣS i ——钢丝丝绳规格表中提供的钢丝破断拉力的总和, kN;Ψ——钢丝捻制不均折减系数,对6×19绳,Ψ=;对6×37绳,Ψ=;对6×61 绳, Ψ=。
但在工作现场,一般缺少图表资料,同时也不要求精确计算,此时可采用下式(仅为数据估算用,非规范公式)估算钢丝绳的破断拉力:式中S P ——钢丝绳的破断拉力,N;d——钢丝绳的直径,mm。
(二)钢丝绳的安全系数为了保证起重作业的安全,钢丝绳许用拉力只是其破断拉力的几分之一。
破断拉力与许用拉力之比为安全系数。
下表列出了不同用途钢丝绳的安全系数。
(三)钢丝绳的许用扭力P = S P / K式中P——钢丝绳的许用拉力,N;S P——钢丝绳的破断拉力,N;K ——钢丝绳的安全系数。
例: 型号6×37-26的钢丝绳,用做捆绑绳时其许用拉力为多大？解: S P =500d2=500×262=338000(N)用做捆绑绳时,取K=10,则P = S P / K =338000 / 10=33800（N）;。
钢丝绳的规格参数表
一、钢丝绳的参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表 1和表2。
21.5 1.O 243.50 270.00 296.00 322.00 348.50 24.O 1.1 295.00 326.50 358.00 390.00 421.50 26.O 1.2 351.00 388.50 426.50 464.00 501.50 28.O 1.3 412.00 456.50 500.50 544.50 589.00 30.O 1.4 478.00 529.00 580.50 631.50 683.00 32.5 1.5 548.50 607.50 666.50 725.00 784.00 34.5 1.6 624.50 691.50 758.00 825.00 892.00 36.5 1.7 705.00 780.50 856.00 931.50 1005.00 39.O 1.8 790.00 875.00 959.50 1040.00 1125.00 43.O 2.O 975.50 1080.00 1185.00 1285.00 1390.00 47.5 2.2 1180.00 1305.00 1430.00 1560.00 —52.O 2.4 1405.00 1555.00 1705.00 1855.00 —56.O 2.6 1645.00 1825.00 2000.00 2175.00 —二、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。
按照国家标准《圆股钢丝绳》(GB1102一74)的规定,钢丝绳的标记方法如下:如,钢丝绳6×37-15.0-170-I一甲一镀一右交GB1102-74这表示该圆股钢丝绳由6股捻制,股的结构形式为点接触,每股有37根钢丝,纤维绳芯, 钢丝绳直径15.Omm,由公称抗拉强度1700MPa的I号甲组镀钵钢丝制成,钢丝绳的捻向为右交互捻。
钢丝绳规格参数表分析
按钢丝绳绳股及丝数不同可分为 6×19、6×37 和 6×61 三种 , 起重作业 中最常用的是 6×19 和 6×37 钢丝绳。
按钢丝表面处理不同又可分为光面和镀钵两种 , 起重作业中常用光面钢 丝绳。
按钢丝绳股结构分类 , 又可分为点接触绳、线接触绳和面接触绳。 点接触绳的各层钢丝直径相同 , 但各层螺距不等 , 所以钢丝互相交叉形成 点接触 , 在工作中接触应力很高 , 钢丝易磨损折断 , 但其制造工艺简单。 线接触绳的股内钢丝粗细不同 , 将细钢丝置于粗钢丝的沟槽内 , 粗细钢丝 间成线接触状态。由于线接触钢丝绳接触应力较小 , 钢丝绳寿命长 , 同时挠性增 加。由于线接触钢丝绳较为密实 , 所以相同直径的钢丝绳 , 线接触绳破断拉力大 些。绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳。 面接触绳的股内钢丝形状特殊 , 采用异形断面钢丝 , 钢丝间呈面状接触。 其优点是外表光滑 , 抗腐蚀和耐磨性好 , 能承受较大的横向力 ; 但价格昂贵 , 故只 能在特殊场合下使用。
若干股围绕着绳芯拧成绳的。 钢丝绳种类很多 , 按绕捻方法不同可分为左同向捻、 右同向捻、左交互捻、右交互捻四种 , 起重作业中常用右交互捻钢丝绳。
按钢丝绳芯材料不同可分为麻芯、 石棉芯和金属绳芯三种 , 起重作业中常 采用麻芯钢丝绳 , 麻芯中浸有润滑油 , 起减小绳股及钢丝之间的摩擦和防腐蚀的 作用。
138.50 152.00 165.50
167.50 184.00 200.00
199.50 219.00 238.00
234.00 257.00 279.50
271.50 298.00 324.00
312.00 342.00 372.00
355.00 389.00 423.50
按钢丝表面处理不同又可分为光面和镀钵两种 , 起重作业中常用光面钢 丝绳。
按钢丝绳股结构分类 , 又可分为点接触绳、线接触绳和面接触绳。 点接触绳的各层钢丝直径相同 , 但各层螺距不等 , 所以钢丝互相交叉形成 点接触 , 在工作中接触应力很高 , 钢丝易磨损折断 , 但其制造工艺简单。 线接触绳的股内钢丝粗细不同 , 将细钢丝置于粗钢丝的沟槽内 , 粗细钢丝 间成线接触状态。由于线接触钢丝绳接触应力较小 , 钢丝绳寿命长 , 同时挠性增 加。由于线接触钢丝绳较为密实 , 所以相同直径的钢丝绳 , 线接触绳破断拉力大 些。绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳。 面接触绳的股内钢丝形状特殊 , 采用异形断面钢丝 , 钢丝间呈面状接触。 其优点是外表光滑 , 抗腐蚀和耐磨性好 , 能承受较大的横向力 ; 但价格昂贵 , 故只 能在特殊场合下使用。
若干股围绕着绳芯拧成绳的。 钢丝绳种类很多 , 按绕捻方法不同可分为左同向捻、 右同向捻、左交互捻、右交互捻四种 , 起重作业中常用右交互捻钢丝绳。
按钢丝绳芯材料不同可分为麻芯、 石棉芯和金属绳芯三种 , 起重作业中常 采用麻芯钢丝绳 , 麻芯中浸有润滑油 , 起减小绳股及钢丝之间的摩擦和防腐蚀的 作用。
138.50 152.00 165.50
167.50 184.00 200.00
199.50 219.00 238.00
234.00 257.00 279.50
271.50 298.00 324.00
312.00 342.00 372.00
355.00 389.00 423.50
完整版)钢丝绳规格参数表
完整版)钢丝绳规格参数表钢丝绳是一种由高强度碳素钢钢丝拧成股，再围绕绳芯拧成绳的产品。
钢丝绳的质量受钢丝原材料的影响很大。
一般来说，钢丝绳生产使用的是优硬线，而不是普通的高线或普线。
钢丝绳生产中使用的钢丝直径从0.2mm到5mm不等，制绳钢丝的抗拉强度从1470MPa到1960MPa不等。
钢丝绳的表面处理可分为光面、镀锌和不锈钢三种。
钢丝绳的种类有很多，按绕捻方法不同可分为左同向捻、右同向捻、左交互捻和右交互捻四种。
起重作业中常用右交互捻钢丝绳。
按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种，其中麻芯钢丝绳最常用。
按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种，起重作业中最常用的是6×19和6×37钢丝绳。
按钢丝表面处理不同又可分为光面和镀锌两种，起重作业中常用光面钢丝绳。
按钢丝绳股结构分类，又可分为点接触绳、线接触绳和面接触绳。
点接触绳的各层钢丝直径相同，但各层螺距不等，因此钢丝互相交叉形成点接触。
虽然制造工艺简单，但在工作中接触应力很高，钢丝易磨损折断。
线接触绳的股内钢丝粗细不同，将细钢丝置于粗钢丝的沟槽内，粗细钢丝间成线接触状态。
由于线接触钢丝绳接触应力较小，钢丝绳寿命长，同时挠性增加。
面接触绳的股内钢丝形状特殊，采用异形断面钢丝，钢丝间呈面状接触。
其优点是外表光滑，抗腐蚀和耐磨性好，能承受较大的横向力。
但价格昂贵，只能在特殊场合下使用。
综上所述，钢丝绳的规格参数包括钢丝直径、制绳钢丝抗拉强度、钢丝绳绳股及丝数、钢丝表面处理等。
选择合适的钢丝绳种类和规格参数，可以提高起重作业的效率和安全性。
一般起重作业使用GB/T8918-1996《钢丝绳》中的6×19和6×37钢丝绳，其规格参数如下表所示：表1 钢丝绳的破断拉力直径/mm 钢丝/mm 钢丝绳的抗拉强度/MPa 钢丝破断拉力总和/kN6.2 0.4 1550 20.007.7 0.5 1550 31.309.3 0.6 1550 45.1011.0 0.7 1550 61.3012.5 0.8 1550 80.1014.0 0.9 1550 101.0015.5 1.0 1550 125.0017.0 1.1 1550 151.5018.5 1.2 1550 180.0020.0 1.3 1550 211.5021.5 1.4 1550 245.5023.0 1.5 1550 281.5024.5 1.6 1550 320.50 26.0 1.7 1550 362.00 28.0 1.8 1550 405.50 31.0 2.0 1550 501.00 34.0 2.2 1550 606.00 37.0 2.4 1550 721.50 40.0 2.6 1550 —表2 钢丝绳的破断拉力钢丝绳的抗拉强度/MPa 直径/mm 钢丝绳钢丝2000/mm1400 8.7 24.301550 11.0 38.001700 13.0 54.701850 15.0 74.501850 17.5 —2000 19.5 —在起重作业中，我们通常采用GB/T8918-1996《钢丝绳》中的6×19和6×37钢丝绳。
钢丝绳技术参数表
一、钢丝绳的种类钢丝绳是把很多根直径为0.3～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的。
钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳。
按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的二、钢丝绳的规格参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表 1和表2。
三、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。
作起重用索具。
适用于绳索受弯曲时。
(3)6×61钢丝绳用于绑扎各类物件。
绳??刚性较小,易于弯曲,用于受???不大的地方。
同向捻的钢丝绳,表面较平整、柔软,具有良好的抗弯曲疲劳性能,比较耐用;其缺点是绳头断开处绳股易松散,悬吊重物时容易出现旋转,易卷曲扭结,因此在吊装中不宜单独采用。
起重吊装作业常用存交互捻钢丝绳。
五、钢丝绳的受力计算某一规格的钢丝绳允许承受的最大拉力是有一定限度的,超过这个限度,钢丝绳就会被破坏或拉断,因此在工作中需对钢丝绳的受力进行计算。
(一) 钢丝绳的破断控力钢丝绳的破断拉力可由表1、2中查出,考虑钢丝绳捻制使每根钢丝受力不均匀,整根钢丝绳的破断拉力应按下式计算:S P =ΨΣS i式中S P ——钢丝绳的破断拉力,kN;ΣS i ——钢丝丝绳规格表中提供的钢丝破断拉力的总和, kN;Ψ——钢丝捻制不均折减系数,对6×19绳,Ψ=0.85;对6×37绳,Ψ=0.82;解: S P =500d2=500×262=338000(N) 用做捆绑绳时,取K=10,则P = S P / K =338000 / 10=33800（N ） 六、钢丝绳报废标准钢丝绳使用到一定的损坏程度时,必须按规定报废,其报废标准如下: ①每一节距(也称捻距,指钢丝绳中的任何一股缠绕一周的轴向长度)内钢丝断裂的数目超过表2.4规定的数目时应报废。
钢丝绳规格参数表
一、钢丝绳的种类钢丝绳是把很多根直径为～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的。
钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳。
按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的作用。
按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种,起重作业中最常用的是6×19和6×37钢丝绳。
按钢丝表面处理不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳。
按钢丝绳股结构分类,又可分为点接触绳、线接触绳和面接触绳。
点接触绳的各层钢丝直径相同,但各层螺距不等,所以钢丝互相交叉形成点接触,在工作中接触应力很高,钢丝易磨损折断,但其制造工艺简单。
线接触绳的股内钢丝粗细不同,将细钢丝置于粗钢丝的沟槽内,粗细钢丝间成线接触状态。
由于线接触钢丝绳接触应力较小,钢???绳寿命长,同时挠性增加。
由于线接触钢丝绳较为密实,所以相同直径的钢丝绳,线接触绳破断拉力大些。
绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳。
面接触绳的股内钢丝形状特殊,采用异形断面钢丝,钢丝间呈面状接触。
其优点是外表光滑,抗腐蚀和耐磨性好,能承受较大的横向力;但价格昂贵,故只能在特殊场合下使用。
二、钢丝绳的规格参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表 1和表2。
———三、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。
按照国家标准《圆股钢丝绳》(GB1102一74)的规定,钢丝绳的标记方法如下:如,钢丝绳6×一甲一镀一右交GB1102-74这表示该圆股钢丝绳由6股捻制,股的结构形式为点接触,每股有37根钢丝,纤维绳芯, 钢丝绳直径,由公称抗拉强度1700MPa的I号甲组镀钵钢丝制成,钢丝绳的捻向为右交互捻。
钢丝绳的规格参数表
一、钢丝绳的参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表 1和表2。
21.5 1.O 243.50 270.00 296.00 322.00 348.50 24.O 1.1 295.00 326.50 358.00 390.00 421.50 26.O 1.2 351.00 388.50 426.50 464.00 501.50 28.O 1.3 412.00 456.50 500.50 544.50 589.00 30.O 1.4 478.00 529.00 580.50 631.50 683.00 32.5 1.5 548.50 607.50 666.50 725.00 784.00 34.5 1.6 624.50 691.50 758.00 825.00 892.00 36.5 1.7 705.00 780.50 856.00 931.50 1005.00 39.O 1.8 790.00 875.00 959.50 1040.00 1125.00 43.O 2.O 975.50 1080.00 1185.00 1285.00 1390.00 47.5 2.2 1180.00 1305.00 1430.00 1560.00 —52.O 2.4 1405.00 1555.00 1705.00 1855.00 —56.O 2.6 1645.00 1825.00 2000.00 2175.00 —二、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。
按照国家标准《圆股钢丝绳》(GB1102一74)的规定,钢丝绳的标记方法如下:如,钢丝绳6×37-15.0-170-I一甲一镀一右交GB1102-74这表示该圆股钢丝绳由6股捻制,股的结构形式为点接触,每股有37根钢丝,纤维绳芯, 钢丝绳直径15.Omm,由公称抗拉强度1700MPa的I号甲组镀钵钢丝制成,钢丝绳的捻向为右交互捻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

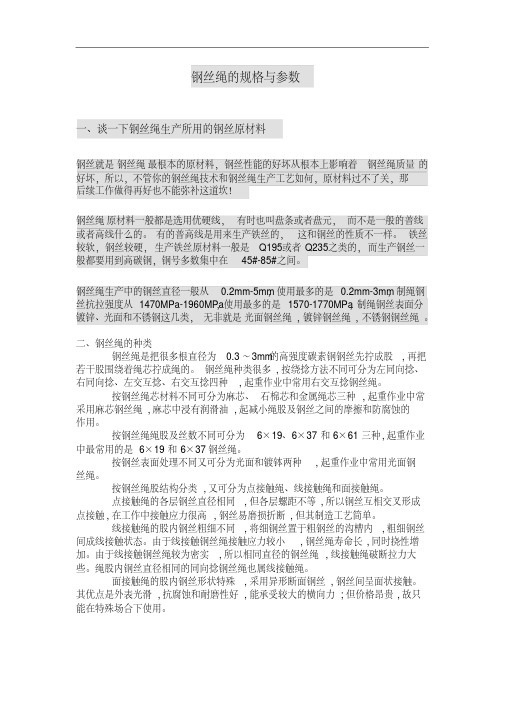

钢丝绳的规格与参数一、谈一下钢丝绳生产所用的钢丝原材料钢丝就是钢丝绳最根本的原材料，钢丝性能的好坏从根本上影响着钢丝绳质量的好坏，所以，不管你的钢丝绳技术和钢丝绳生产工艺如何，原材料过不了关，那后续工作做得再好也不能弥补这道坎！钢丝绳原材料一般都是选用优硬线，有时也叫盘条或者盘元，而不是一般的普线或者高线什么的。
