(完整版)初中物理光学作图专题大全

初中物理光学作图专题学校：___________姓名：___________班级：___________考号：___________一、作图题1、如图，两平面镜相互垂直。

请根据光的反射定律，①画出经过平面镜后的两条反射光线，②标出第二次反射后反射角的大小。

2、画出图中光线Q经过平面镜后的反射光线。

3、如图甲所示是检查视力时的情景，人面对平面镜而坐，身后是视力表，请在乙图中画出人眼通过平面镜看到视力表中S点的光路图。

4、小明用平面镜将太阳光反射后竖直射向井底，在图上作出平面镜的位置。

5、2022年10月12日“天宫课堂”第三课航天员刘洋在水球变“懒”实验中，成功演示了紫色水球从“活跃”到“懒惰”的过程：刘洋将一个钢球推入紫色的水球中，钢球没有穿透水球，而是被包裹在水球里，用针筒吹气，在相同外力作用下，水球的振动幅度明显减小，称为水球变懒。

如图甲所示。

请在图乙中完成人眼看到钢球A点像的大致光路，A为钢球上的一点，O为球心。

6、如图所示，小梦到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果。

画出小梦眼睛B点看到新鞋A点在平面镜中所成像的光路图。

7、小明制作了一个能同时看到昆虫背部和腹部的观察箱，如图所示。

请你画出他通过平面镜观察昆虫腹部A点的光路图。

8、小明将装有硬币A的空杯放在弟弟面前，弟弟的眼睛在P点看不到硬币，如图甲。

小明向杯中缓缓注满水，弟弟眼睛在P点看到了硬币在B点，如图乙。

请你在图乙中画出弟弟看到硬币的入射光线、折射光线，并标出折射角r（保留作图痕迹）。

9、如图所示，OA为一条从空气射入水中的反射光线，请作出OA的入射光线和大致的折射光线，并在图中标出入射角的度数。

10、在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大，不能贸然下水游泳。

如图为解释这一现象的情景，其中A为水底的物体，A 是岸边儿童看到的A的像。

请你在图中作出过O点的入射光线和折射光线。

11、周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。

初中物理专题────光学作图在初中物理中光学作图涉及到四种类型：1、有关光沿直线传播的概念和应用2、光的反射定律和平面镜成像规律的作图及应用3、光的折射定律及透镜的作图和应用4、凸透镜成像规律及其应用［知识点分析］一、光的反射光的反射定律：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角；光的反射中光路是可逆的。

二、光的折射光的折射定律：折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居在法线的两侧；折射角大于、小于或等于入射角；光的折射中光路是可逆的。

光的折射定律的内容、作图、应用及其与光的反射定律的异同。

（1）相同点①折射光线和反射光线都位于入射光线和法线决定的平面内。

②折射光线和反射光线均分居法线的两侧。

③当入射角变化时，折射角和反射角都随之变化。

④在折射和反射现象中，光路都是可逆的。

（2）不同点①反射光线与对应的入射光线在同种介质中；折射光线与对应的入射光线在两种不同介质中，位于界面的两侧。

②反射角等于入射角，但折射角一般不等于入射角，并且当光从空气斜射入其他介质中时，折射角小于入射角，而光从其他介质斜射入空气中时，折射角大于入射角。

三、透镜透镜的分类：凸透镜、凹透镜。

凸透镜：中间厚，边缘薄，有双凸、平凸、凹凸三种，如右图所示；凸透镜对光有会聚作用。

凹透镜：中间薄，边缘厚，有双凹、平凹、凸凹三种，如右图所示；凹透镜对光有发散作用。

凸透镜成像规律：规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。

此时像距小于物距，像比物小，物像异侧。

应用：照相机、摄像机。

规律2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。

此时物距等于像距，像与物大小相等，物像异侧。

规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。

此时像距大于物距，像比物大，物像异侧。

应用：投影仪、幻灯机、电影放映机。

图图光学作图专题一、小孔成像：①原理：光沿直线传播②像和物体的形状相似，像相对于物体上下、左右颠倒，像的形状跟小孔的形状无关。

小明同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图1中做出蜡烛AB的像A'B'；2009年夏季，中国出现了日食奇观．小华借助小孔成像实验装置对“”形太阳进行观察，纸盒上扎有圆形小孔，则她在半透明光屏上看到像的形状是二、光的反射折射作图：①入射角、反射角和折射角都指的是与法线的夹角②光在介质里速度越快，则对应的角度越大（v空气＞v水＞v玻璃）。

三、平面镜成像图平面镜成像特点：①虚像；②像与物等大；③像与物到镜面的距离相等；④像与物的连线与镜面垂直,像和物关于平面镜对称。

平面镜成像原理作图：①首先确定像点：像在物体实际位置的上方②折射光线的反向延长线相交于虚像点③人眼看到的是物体的像，是物体发出的入射光线的折射光线进入人的眼睛。

小结：光学综合作图的方法: （1）弄清光线的传播方式（2）确定像点的位置，弄清成像的原理：①若是平面镜成像：像和物关于平面镜对称；入射光线的反向延长线相交于虚像点②若是折射，则折射光线的反向延长线相交于虚像点 完成下列各光路图如图5所示，AO 为入射光线，OB 为反射光线，请在图上画出平面镜位置。

如图6所示，S 为发光点，S ’为它在平面镜中的虚像。

请在图上画出平面镜位置。

请用对称法画出图7中物体在平面镜中的像。

如图8所示，AB 是由点光源S 发出的一个入射光线，CD 是由S 发出的另一条入射光线的反射光线，请在图中画出点光源S 点的位置。

图5图6A B ABAB A B 图如图9所示，S是平面镜前一点光源，请在图中画出能在平面镜中看到S点的像的范围。

如图10所示，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，请通过作图确定平面镜的位置，镜面与水平面所成角的度数应等于____。

图8 图9 图10 图11如图11所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线。

初中光作作图大全一、小孔成像1、请在图中做出蜡烛AB经过小孔所成的像A'B'．2、如图所示，物体AB 通过小孔会在光屏上形成一个像，称为小孔成像现象，请画出物体AB 在光屏上所成的像，并判断所成像的性质。

参考答案1、答案如图：2、答案如图：倒立的实像，若像距大于物距，则成放大的像；若像距等于物距，则成等大的像；若像距小于物距，则成缩小的像。

二、影子的形成1、如图，画出光源S 发出的光线经过墙壁时，在地面上产生的影子，并在影子区域打上阴影2、点光源S 表示路灯，AB 箭头表示小鸟，画出灯光下飞行的小鸟在地面上的影子A′B′．3、如图，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S 的位置，要求画出光路图．参考答案1、答案如图：2、答案如图：3、答案如图：三、光的直线传播其它问题1、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图．请根据这两条光束的方向确定室内电灯的位置（保留作图痕迹）．2、如图为“坐井观天”的示意图，设点E为青蛙的眼睛，请利用光的直线传播知识画出它能看到天空的范围（画出光路示意图）．3、成语“凿壁偷光”，是指西汉匡衡凿穿墙壁引邻家之烛光读书一事（如图所示）.其原理可简化成如图乙所示的模型：S为邻家烛焰，ABCD衡在厚墙壁上凿穿的方形孔洞，请作出邻家蜡烛S 在匡衡家照亮的范围（用阴影线表示），完成相应光路图．参考答案1、答案如图：2、答案如图：3、答案如图：四、光的反射基础1、画出图中入射光线经两面平面镜反射的反射光线，并标出入射角、反射角的大小。

2、在图中，根据给出的入射光线AO画出反射光线OB ，并标出反射角及其度数。

3、在图中，根据给出的反射光线OB画出入射光线AO ，并标出入射角及其度数．4、如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线．5、如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。

《光学作图专题》一、光的直线传播作图1、请在图1、2中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）．2、（1）如图3所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子．（2）如图4点A处有一电灯，画出立杆BC在地面上的影子．（3）如图5，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S的位置，要求画出光路图．3、（1）如图6，用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线．（2）如图7“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（井中没有水）（3）如图8甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球．标出小铁球A在图8甲中位置时，其影子A′在地面MN上的位置（用点表示即可）；若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图8乙框中画出小球的影子在地面上运动的轨迹．图3 图4 图5图6 图7 图8图1图2二、光的反射作图4、在图9中，根据反射光线OB画出入射光线AO，并标出入射角．5、（1）一束光线射到某平面镜上，使其沿水平方向传播，如图10所示．请在答题卡中画出所需平面镜的位置并标出入射角i和反射角r.（2）如图11所示，小华想利用一块平面镜使此时的太阳光坚直射入井中．请你通过作图标出平面镜的位置，并在图中标出反射角的度数．（3）如图12所示，小聪通过平面镜看到了小猫要偷吃鱼．请你在图中用箭头标出小聪看到小猫偷吃鱼时光的传播方向，并画出平面镜的位置．6、（1）如图13所示，小张喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小张想让室外太阳光照射到盆中花上的B处．请你在图中把光路补充完整并画出过A点放置的平面镜．（2）如图14所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中利用反射规律标出点光源S和像点S′的位置，并完成反射光路图．图9图10图11图12图13图147、（1）如图15所示，请画出入射光线AO经多次反射后的出反射光线．（2）如图16所示，利用两块平面镜可以制作一个潜望镜．如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图．（3）自行车尾灯的结构如图17所示，夜晚，当有光照射到尾灯时可起到明显警示作用．试画出图中这两条光线的反射光线．三、平面镜成像作图8、（1）如图18所示，根据平面镜成像特点，作出物体AB在平面镜MN中的像．（2）根据图19平面镜成像特点，AB像已作出，试作出AB实物图．（3）根据平面镜成像特点，作出图20中ABC的像．（4）A′O′是AO在平面镜中成的像，如图21，请画出平面镜的位置．9、（1）如图22所示，O′是O在平面镜中成的像，请在图中画出平面镜，并根据平面镜成像特点画出物体AB在该平面镜中成的像．（2）如图23，S是一发光点，L是由S发出的其中一条光线，S′是S在平面镜中的像，确定平面镜的位置，并完成光路图．（3）已知点光源A和它发出的两条光线经平面镜反射后的两条反射光线，试在图24中画出此平面镜的位置．图15图16图17A’O’AO 图18图19图20图2110、（1）如图25所示，S点为平面镜前跳棋子的位置，S′点为跳棋子的像的位置，P为人眼的位置，请在图中完成人眼在P点看到两个跳棋子的光路图．（2）如图26所示，A是人眼的位置，S′是人眼睛在平面镜B前看到的烛焰像上的一点．请在图中作出像点S′对应的发光点S，并画出人眼看到像点S′的光路图（画一条入射光线和反射光线即可）．（3）如图27所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P 点，请在图中找出发光点S的位置，并完成光路．11、（1）A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图28所示．试作出这两条反射光线的入射光线，并确定发光点的位置．（2）如图29所示，请你画出点光源S发出的两条光线经平面镜反射后的反射光线．（3）如图30所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）12、（1）如图31所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线．（2）画出图32中S发出的光线经平面镜反射后过P点的光路．（3）在图33中作出人看到球的光路图．图25图26图27图28图29图30图31图32图3313、（1）如图34所示，小强在A点通过平面镜可以看到B物体．画出：①B物体在平面镜中的像B′．②小强在A点通过平面镜看到B物体的光路图．（2）如图35所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S 位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．（3）如图36，B为隧道中的一堵墙，墙的左侧有一激光器（图中未画出），它发出一束激光经平面镜MN 反射后恰好经过A点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线．14、（1）如图37所示小英到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果．画出代表着新鞋的点A在平面镜（2）如图38所示AB是水边的一物体，请作出它由水面形成的像．15、（1）如图39所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置．（2）如图40所示，有一平面镜镜面与水平桌面相交成45°夹角，此时一小球沿与水平桌面向平面镜滚去，请在图中画出小球在平面镜中所成像运动的大致路径．图34图35图36图37图3816、车内有一块竖直放置的玻璃板，如图41（甲）所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像．如图41（乙）是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图，图中眼睛和树用黑点代表．在图41（乙）中画出此时刻树在玻璃板中的像．17所示），方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射，对楼道进行照明（光能反射到A点）．画出（1）灯S在镜中的像S′．（2）灯S发出的光经过镜子反射到A点的径迹．（保留作图痕迹）18、试在图43中画出钟表两指针像的位置．19、问题解决题：小明家的厨房如图所示（所给图44为俯视图），由于太暗，小明就找了2块平面镜，并固定在墙上，使从窗户射进的光线照亮煤气灶．请你完成这个光路图，并在图中标出光路中各入射角的度数．图41甲乙图42图43图44四、光的折射作图20、(1) 一束光线从空气斜射向水面O点时发生了折射现象，请在图45中作出折射光线的大致方向．(2) 完成如图46所示的光路图，画出折射光线的大致方向．(3) 如图47所示，根据光的折射特点，画出光线从玻璃到空气的折射光线．(4) 如图48中，OA′是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线．21、请画出图49中光线从空气中入射到不同形状玻璃砖的完整光路图.22、（1）如图50，空气中有一发光点S，发出的一条射向水中的光线，在水面发生折射后经过点P，请你在如图中大致作出入射光线和折射光线。

初中光学作图专题（含答案解析）一、作图题（本大题共40小题）1.如图所示，根据光的反射定律画出入射光线AO的反射光线OB，并标出反射角的度数．2.如图所示，平面镜前有一点光源S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图。

3.在如图中，画出入射光线AO的反射光线．4.画出图中入射光线AO的反射光线并标出反射角的大小。

第1页，共28页5.按要求作图：按要求作图： 画出图1中入射光线AO的反射光线，并标出反射角大小．的反射光线，并标出反射角大小． 根据平面镜成像特点，作出图2中物体在平面镜中所成的像．中物体在平面镜中所成的像．6.如图所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线．光线的反射光线．7.完成如图的光路图：请用铅笔、直尺完成如图的光路图： 请用铅笔、直尺8.图中AO是一条与平面镜成 的光线，请在图中画出反射光线并标出反射角度数．的光线，请在图中画出反射光线并标出反射角度数．9.如图所示，请在图中作出AB的像的像 ．10.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧如图所示，平面镜上方有一竖直挡板在图中找出挡板左侧这个发光点的位置． 的一个发光点S在平面镜中的像在平面镜中的像 在图中找出挡板左侧这个发光点的位置．11. 光与平面镜成 角射在平面镜上，如图1所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小．小． 画出图2物体AB 在平面镜M 中所成的像．中所成的像．12. 在图中作出物体AB 在平面镜中所成的虚像在平面镜中所成的虚像 ．13. 如下图所示，发光点S 在平面镜中成的像为在平面镜中成的像为 ，发出的某一条光线经过平面镜反射后经过点 请你用平面镜成像特点找到像请你用平面镜成像特点找到像 ，并做出经过A 点的反射光线的完整光路图整光路图 保留作图痕迹保留作图痕迹14.画出图中S发出的光线经平面镜反射后过P点的光路．点的光路．15. 画出图1中入射光线AO经平面镜反射后的光线；经平面镜反射后的光线； 在图2中，根据平面镜成像特点，画出物体MN的像的像 ．16.如图所示为发光点S所发出的两条光线经平面镜反射后的光线，请作出发光点S及其像的位置 保及其像 的位置留作图痕迹留作图痕迹17.完成光线经玻璃方砖后的光路．完成光线经玻璃方砖后的光路．18.如图所示，一束光从空气斜射到水面上，请画出折射光线．如图所示，一束光从空气斜射到水面上，请画出折射光线．19.如图所示，一束光从空气斜射到三棱镜上，请画出三棱镜内的折射光线大致方向 ．如图所示，一束光从空气斜射到三棱镜上，请画出三棱镜内的折射光线 大致方向20.如图所示，一束光从水中斜射向空气，入射光线已画出如图所示，一束光从水中斜射向空气，入射光线已画出 请做出这条入射光线的折射光线．请做出这条入射光线的折射光线．21.如图，是在探究凸透镜成像规律实验时，光屏上所得到的像的位置 请你在图中画出其所对应的物体AB的如图， 是在探究凸透镜成像规律实验时，光屏上所得到的像的位置大致位置．大致位置．22. 一束光从空气射向水面，请在图 中画出反射光线的方向及折射光线的大致方向．中画出反射光线的方向及折射光线的大致方向． 请在图 中画出两束光线经过凸透镜折射后的大致传播方向．中画出两束光线经过凸透镜折射后的大致传播方向．23. 一束白光射向三棱镜，它经三棱镜后在光屏上会得到彩色光带，请在如图中画出红光和紫光通过三棱镜后的光路图光通过三棱镜后的光路图 并标注在光屏上．并标注在光屏上．24. 一束白光斜射入三棱镜后会分解成七种色光，如图所示一束白光斜射入三棱镜后会分解成七种色光，如图所示 图中画出了在三棱镜中七色光的大致传播路径，最上方的是红光，最下方的是紫光的大致传播路径，最上方的是红光，最下方的是紫光 ，请您根据所学的光知识大致画出绿光的折射光线．出绿光的折射光线．25.如图所示，完成下面的光路图．如图所示，完成下面的光路图．26.请画出如图光线经过透镜的光路图．请画出如图光线经过透镜的光路图．27.如图所示，请画出由烛焰S点发出的光经过凸透镜折射后的两条折射光线，并确定发光点S的像点的位置。

中考物理《光学作图》专项练习题(附答案)1．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P 点，请你画出平面镜的位置．2．作出蜡烛发出的光通过透镜之后的光线．3．画出图中S点发出的一条入射光线经平面镜反射后过P点的光路。

4．如图所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线．（保留作图痕迹）( )5．如图所示，光源Q发出一束光经平面镜反射在墙上显示出一个光点．①画出光源Q在平面镜中的像①画出平面镜发射的光线并标出墙上光点的位置6．在图中画出平面镜的位置，要求保存作图痕迹_______。

7．如图所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后的光线．( )8．如图所示，（两透镜焦距相同）根据已知光线画出原先的入射光线和后来的折射光线。

9．如图，MN为凸透镜L的主光轴，A′B′为物体AB通过凸透镜所成的虚像，请通过作图标出凸透镜L和焦点F的位置。

10．请画出入射光线通过透镜后的折射光线．( )11．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．( )12．一束光线从空气斜射向水面，在界面处同时发生了反射和折射，如图所示，已知反射光线，请作出入射光线和大致的折射光线13．当光线从水射向空气时，它的反射光线如图所示，画出入射光线和折射光线．14．如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路。

15．如图所示，一凸透镜放置于水中其主光轴与水面重合，现有一束平行于水面的入射光线通过凸透镜后折射入水中，请画出完整的光路．( )16．如图所示，ab是光源S射向平面镜后的一条反射光线，射向凹透镜的焦点F.S′是光源S在平面镜中的像．请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线．17．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．18．如图所示，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置．19．请在图中画出两条入射光线经过凸透镜后的折射光线．20．如图是人眼看见A′物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．( )参考答案1．【详解】过P点作水平直线与入射光线相交于o点，OP是反射光线，作入射光线和反射光线之间夹角的角平分线，角平分线就是法线的位置，然后垂直于法线画出平面镜的位置；如图所示：【点睛】】本题是光的反射定律的应用，关键要找出法线是入射光线和反射光线夹角的角平分线，平面镜与法线垂直的关系．2．【详解】根据凸透镜的三条特殊光线作图：与主光轴平行的光线，折射后过焦点；过凸透镜光心的光线，传播方向不变；据此作图如下：【点睛】涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条特殊光线，在画图中灵活运用，像这一类的作图即可迎刃而解．3．【详解】首先根据像与物体对称作出S的像S’，如图，再连接S’P，交点平面镜于O点，则OP为反射光线，连接SO为入射光线，如图：【点睛】此类作图依据是平面镜成像的原理，如果根据反射定律是不能一下找准正好经过A点的反射光线的；而平面镜成像时，是反射光线的反向延长线相交形成物体的像，所以找出物体的像后，连接像点到P 点，则OP一定为其中一条反射光线。

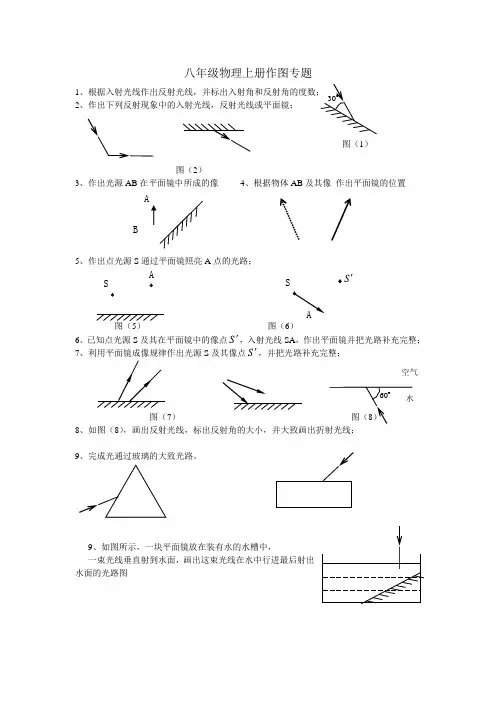

八年级物理上册作图专题
1
2、作出下列反射现象中的入射光线，反射光线或平面镜；
图（1）
图（2）
3、作出光源AB 在平面镜中所成的像
4、根据物体AB 及其像 作出平面镜的位置
5、作出点光源S 通过平面镜照亮A 点的光路；
图（5） 图（6）
6、已知点光源S 及其在平面镜中的像点S '，入射光线SA ，作出平面镜并把光路补充完整；
7、利用平面镜成像规律作出光源S 及其像点S '，并把光路补充完整；
图（7） 8、如图（8），画出反射光线，标出反射角的大小，并大致画出折射光线；
9、完成光通过玻璃的大致光路。

9、如图所示，一块平面镜放在装有水的水槽中，
一束光线垂直射到水面，画出这束光线在水中行进最后射出
水面的光路图
A
S A B S A
S '空气。

8
、请在图
1O
中，作出光线由空气中斜射到玻璃时的反射光线和大致的折射
光学作图题
一、作图题。

1、如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图．
2、根据光的反射定律，在题23—l图中画出反射光线井标出反射角的度数．
3、如图所示，M N为空气与水的分界面，AO为人射光线，O为入射点．在图中画出反射光线和折射光线．
4、根据平面镜成像的特点，作出物体AB在平面镜中所成的像．
5、画出如图所示的折射光线。

6、请在图中画出入射光线经过凸透镜后的折射光线。

7、请完成图中的光路图。

9.如图是束光在空气与某种透明物质界面上发生反射和折射现象，图中为分界面；界面的边是空气；∠为入射角；∠为反射角；∠为折射角。

10.一束阳光与水平面成40°角，如图所示。

要使其反射光沿水平方向射出，请通过作图画出平面镜的放置方法。

（1）
F F F F
F
F F F
11.画出图1中与入射光线对应的反射光线和大致的折射光线位置；
12.如图10所示，一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线（2分）
13.如图2-习-2所示，太阳光与地平线的夹角为30°，欲使阳光竖直向下照亮井底，平面镜应如何放置？
14.完成光路：
15.判断下列方框内是什么透镜：。
