孔隙水压力监测要求

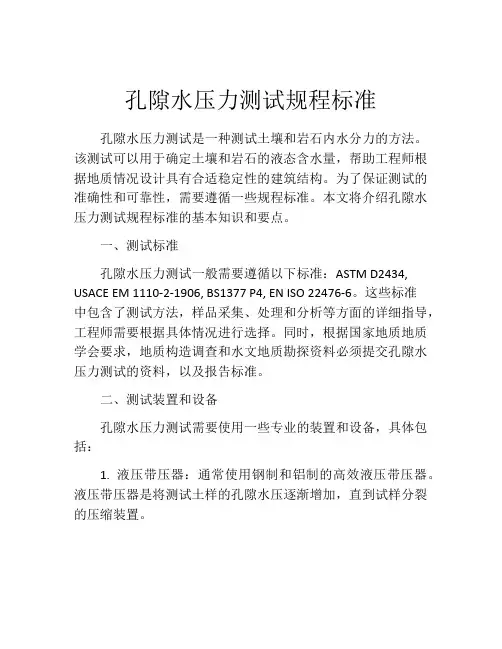

孔隙水压力测试规程标准孔隙水压力测试是一种测试土壤和岩石内水分力的方法。

该测试可以用于确定土壤和岩石的液态含水量，帮助工程师根据地质情况设计具有合适稳定性的建筑结构。

为了保证测试的准确性和可靠性，需要遵循一些规程标准。

本文将介绍孔隙水压力测试规程标准的基本知识和要点。

一、测试标准孔隙水压力测试一般需要遵循以下标准：ASTM D2434, USACE EM 1110-2-1906, BS1377 P4, EN ISO 22476-6。

这些标准中包含了测试方法，样品采集、处理和分析等方面的详细指导，工程师需要根据具体情况进行选择。

同时，根据国家地质地质学会要求，地质构造调查和水文地质勘探资料必须提交孔隙水压力测试的资料，以及报告标准。

二、测试装置和设备孔隙水压力测试需要使用一些专业的装置和设备，具体包括：1. 液压带压器：通常使用钢制和铝制的高效液压带压器。

液压带压器是将测试土样的孔隙水压逐渐增加，直到试样分裂的压缩装置。

2. 液压系统：液压系统通常用于将未饱和样品转化为饱和状态，以便进行测试。

使用时，需要先将液压系统降低到与土样的的孔隙水压力平衡，然后再增加压力。

3. 日快速黏度计：日快速黏度计是对土样固结性能的一种测试仪器，可以测量岁木姆值来描述土壤的固结性能。

通常土样从高度自由状态块落下，观测时间和落差用功率来计算岁木姆值。

4. 分析设备：分析设备通常用于对孔隙水压力测试的数据进行分析，如数字压力计和数据采集器。

需要将数据记录下来以便分析。

三、测试方法孔隙水压力测试的主要方法是逐步增加注入孔水的压力，将试样逐渐转化成饱和状态，以便进行压缩试验。

该方法可以在特定时间点或压力条件下对孔隙水压力的响应进行测量。

以下是孔隙水压力测试主要步骤：1. 选择合适的土样：根据实际情况选择合适的土样进行测试，按照采样流程进行土石样品的采集，力求获得能够代表原岩石和土壤的样品。

2. 设定初始压力和循环规程：根据试样的情况，设定初始压力以及测试中需要循环的规程，以便能够获得具有科学价值的数据。

孔隙水压力测试规程cecs摘要：1.孔隙水压力测试概述2.孔隙水压力测试规程的应用范围3.孔隙水压力测试的方法与步骤4.测试结果的分析与处理5.测试设备的校准与维护正文：孔隙水压力测试是岩土工程中的一项重要监测任务，主要用于了解岩土体中孔隙水压力的变化规律，为工程设计和施工提供依据。

我国制定的《孔隙水压力测试规程》（CECS）为该项测试提供了详细的方法和规范。

一、孔隙水压力测试概述孔隙水压力测试是通过测量钻孔中孔隙水压力的变化，了解地下水位、岩土体性质及工程影响等因素对孔隙水压力的影响。

测试方法主要包括单点法、多点法、平衡法等。

二、孔隙水压力测试规程的应用范围《孔隙水压力测试规程》适用于各类岩土工程，包括基坑支护、隧道开挖、地下水位下降等场景。

在工程实践中，孔隙水压力测试可以帮助工程师判断地质灾害风险，优化工程设计，确保施工安全。

三、孔隙水压力测试的方法与步骤1.钻孔：根据工程需求，选择合适的钻孔位置、直径和深度。

2.安装设备：将孔隙水压力计安装在钻孔中，确保其位置准确。

3.压力平衡：通过泵送清水，使孔隙水压力计与钻孔内的水压力达到平衡。

4.数据采集：在规定的时间间隔内，记录孔隙水压力计的读数。

5.数据处理：根据采集的数据，计算孔隙水压力的变化规律。

四、测试结果的分析与处理1.分析孔隙水压力变化规律，判断工程影响因素。

2.结合岩土体性质、地下水位等资料，分析地质灾害风险。

3.根据分析结果，提出相应的工程建议。

五、测试设备的校准与维护1.定期对孔隙水压力计进行校准，确保测试数据的准确性。

2.定期检查设备运行状态，及时更换损坏部件。

3.存储设备时，注意防潮、防震，确保设备正常使用。

遵循《孔隙水压力测试规程》（CECS），规范开展孔隙水压力测试，有助于提高岩土工程的安全性和经济效益。

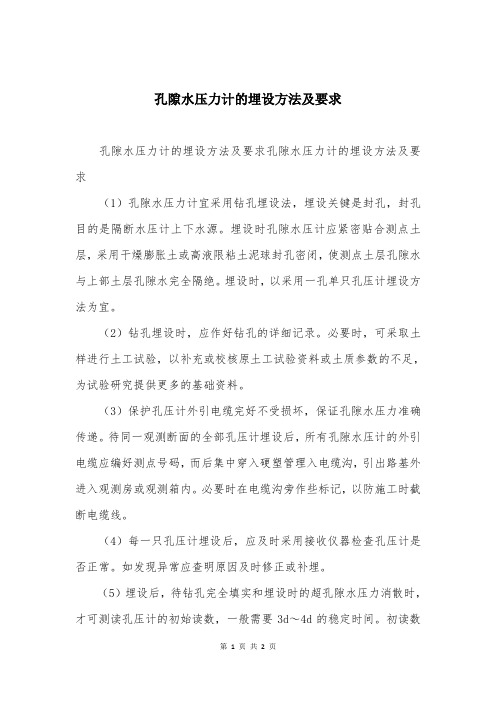

孔隙水压力计的埋设方法及要求
孔隙水压力计的埋设方法及要求孔隙水压力计的埋设方法及要求
（1）孔隙水压力计宜采用钻孔埋设法，埋设关键是封孔，封孔目的是隔断水压计上下水源。

埋设时孔隙水压计应紧密贴合测点土层，采用干燥膨胀土或高液限粘土泥球封孔密闭，使测点土层孔隙水与上部土层孔隙水完全隔绝。

埋设时，以采用一孔单只孔压计埋设方法为宜。

（2）钻孔埋设时，应作好钻孔的详细记录。

必要时，可采取土样进行土工试验，以补充或校核原土工试验资料或土质参数的不足，为试验研究提供更多的基础资料。

（3）保护孔压计外引电缆完好不受损坏，保证孔隙水压力准确传递。

待同一观测断面的全部孔压计埋设后，所有孔隙水压计的外引电缆应编好测点号码，而后集中穿入硬塑管理入电缆沟，引出路基外进入观测房或观测箱内。

必要时在电缆沟旁作些标记，以防施工时截断电缆线。

（4）每一只孔压计埋设后，应及时采用接收仪器检查孔压计是否正常。

如发现异常应查明原因及时修正或补埋。

（5）埋设后，待钻孔完全填实和埋设时的超孔隙水压力消散时，才可测读孔压计的初始读数，一般需要3d～4d的稳定时间。

初读数
时需连续测读数目，直至读数稳定为止，以稳定的读数作为初始读数。

UDC广东省标准P DBJ/T×××－20××建筑基坑施工监测技术标准Technical standard for monitoring of buildingfoundation pit construction（征求意见稿重点内容）20××-××-××发布20××-××-××实施广东省住房和城乡建设厅发布本标准未涉及专利1 总则1.0.1 为规范建筑基坑施工过程的监测工作，指导基坑工程信息化施工，做到成果可靠、技术先进、经济合理、安全适用，制定本标准。

1.0.2 本标准适用于广东省各类建（构）筑物基坑支护体系及周边环境监测。

1.0.3 建筑基坑施工监测应综合考虑基坑工程设计方案、施工方案、场地的工程地质和水文地质、周边环境和气象条件等因素，制定合理的监测方案，精心组织和实施。

1.0.4 建筑基坑施工监测除应符合本标准外，尚应符合国家、省现行有关标准的规定。

3 基本规定3.1 一般规定3.1.1 开挖深度大于等于5m或开挖深度小于5m但场地地质条件或周围环境较复杂的基坑工程以及其他需要监测的基坑工程应实施基坑施工监测。

3.1.3 基坑设计单位应提出基坑施工监测的技术要求，包括基坑安全等级、监测项目、测点位置、监测频率和监测报警值等。

3.1.4建设方应委托具备相应资质的第三方机构对基坑工程实施现场监测，施工单位在施工过程中也应进行施工监测。

3.1.9 监测人员须经培训并持相应专业岗位证书方可上岗，监测人员应对监测数据的真实性和可靠性负责。

3.2 方案编制3.2.4下列基坑工程的监测方案，建设单位应组织专家进行专项评审，建设、设计、施工、监理及监测单位的项目负责人应参加论证。

1 安全等级为一级的基坑；2 距基坑边1.5 倍基坑开挖深度范围内有重点工程、重要建筑、历史文物等重要建（构）筑物，或燃气、给排水、军用光缆等重要管线；3 基坑外边缘距离周边建（构）筑物基础的净距小于3m；4 距基坑边50m（开挖深度超过10m 时，5 倍开挖深度）范围内有地铁、隧道、人防等重要工程设施；5 在开挖影响范围内有厚度超过10m 的淤泥及淤泥质土、地下承压水、砂土层等土体容易导致流砂、管涌、突涌等现象的地质环境条件；6 围护、支撑、止水及降水等体系中采用新技术、新工艺和新材料的一、二级基坑工程；7 发生险情、事故后重新组织施工的基坑工程；8 其他需要论证的基坑工程。

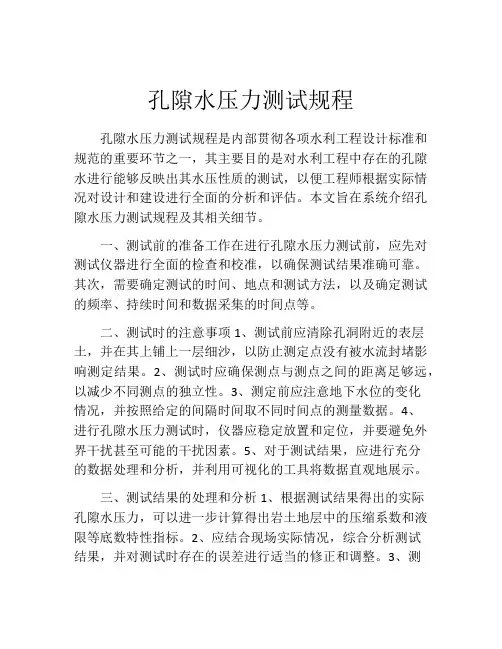

孔隙水压力测试规程孔隙水压力测试规程是内部贯彻各项水利工程设计标准和规范的重要环节之一，其主要目的是对水利工程中存在的孔隙水进行能够反映出其水压性质的测试，以便工程师根据实际情况对设计和建设进行全面的分析和评估。

本文旨在系统介绍孔隙水压力测试规程及其相关细节。

一、测试前的准备工作在进行孔隙水压力测试前，应先对测试仪器进行全面的检查和校准，以确保测试结果准确可靠。

其次，需要确定测试的时间、地点和测试方法，以及确定测试的频率、持续时间和数据采集的时间点等。

二、测试时的注意事项1、测试前应清除孔洞附近的表层土，并在其上铺上一层细沙，以防止测定点没有被水流封堵影响测定结果。

2、测试时应确保测点与测点之间的距离足够远，以减少不同测点的独立性。

3、测定前应注意地下水位的变化情况，并按照给定的间隔时间取不同时间点的测量数据。

4、进行孔隙水压力测试时，仪器应稳定放置和定位，并要避免外界干扰甚至可能的干扰因素。

5、对于测试结果，应进行充分的数据处理和分析，并利用可视化的工具将数据直观地展示。

三、测试结果的处理和分析1、根据测试结果得出的实际孔隙水压力，可以进一步计算得出岩土地层中的压缩系数和液限等底数特性指标。

2、应结合现场实际情况，综合分析测试结果，并对测试时存在的误差进行适当的修正和调整。

3、测试结果需要进行回归分析，并探讨其在工程设计和施工中的应用。

四、注意事项1、虽然孔隙水压力测试能够反映出岩土地层中的各项指标，但在实际操作中存在很多因素影响测试结果，因此必须在認真審核的基礎上才能進行。

2、在测试过程中，一定要注意前后数据的连续性和可靠性。

如果数据存在突变的情况，需要对测试点进行排查和调整，以确保测试数据的准确性。

3、本规程一经制定必须严格按照规程操作。

如果测试过程中出现问题，需要及时与专业人员交流，以得到对应的解决方案。

孔隙水压力测试规程作为水利工程设计中不可或缺的重要部分，必须要得到相关人员的密切关注，并进行科学合理的制定和实施。

孔隙水压力是隧道监控量测必测项目孔隙水压力是隧道监控量测中的一个必测项目。

在隧道工程中，孔隙水压力的变化对于隧道结构的稳定性和安全性具有重要影响。

本文将从定义、产生原因、监测方法以及应用等方面进行详细介绍。

一、定义孔隙水压力是指地下水或岩体内部孔隙中的水所产生的压力。

在地下工程中，包括隧道工程中，由于地下存在大量的地下水或者岩体内部存在孔洞等空间，这些空间内部充满了水分。

当这些空间处于不同深度时，由于重力作用，会使得上方的水压力作用于下方的水体上，形成一定的压力。

这个压力就是孔隙水压力。

二、产生原因1. 地表降雨：降雨过程中，降雨水会渗入地下并逐渐向下渗透，在一定深度处形成一定的孔隙水。

2. 岩石裂缝：岩石内部存在各种裂缝和节理，在岩层受到外界应力作用时，裂缝和节理之间的间隙会被水填充，形成孔隙水。

3. 岩层渗透：地下岩层中含有一定的含水层，当地下水位上升或者岩层渗透性较高时，会导致孔隙水的产生。

4. 地下水源：在某些地区，地下存在大规模的地下湖泊或者河流，这些地下水源也会形成孔隙水。

三、监测方法1. 压力计法：通过安装压力计来直接测量孔隙水压力。

压力计通常由一个密封的容器和一个测量装置组成，容器内充满了液体（一般是油），当孔隙水压力作用于容器外壁时，液体受到压力作用而上升，通过测量液体上升的高度可以得到孔隙水压力的数值。

2. 管道法：通过在监测点周围埋设一定数量和间距的管道，并与监测点连接起来。

当管道中充满了孔隙水后，可以通过管道中液位的变化来间接反映孔隙水压力的变化情况。

3. 电阻应变片法：通过将电阻应变片安装在监测点附近的岩体或者隧道壁面上，当孔隙水压力作用于岩体或者壁面时，会产生应变，进而导致电阻应变片电阻值的变化。

通过测量电阻值的变化可以得到孔隙水压力的数值。

四、应用1. 隧道工程安全监测：在隧道施工过程中，由于地下水和岩层条件的复杂性，孔隙水压力的变化对于隧道结构的稳定性和安全性具有重要影响。

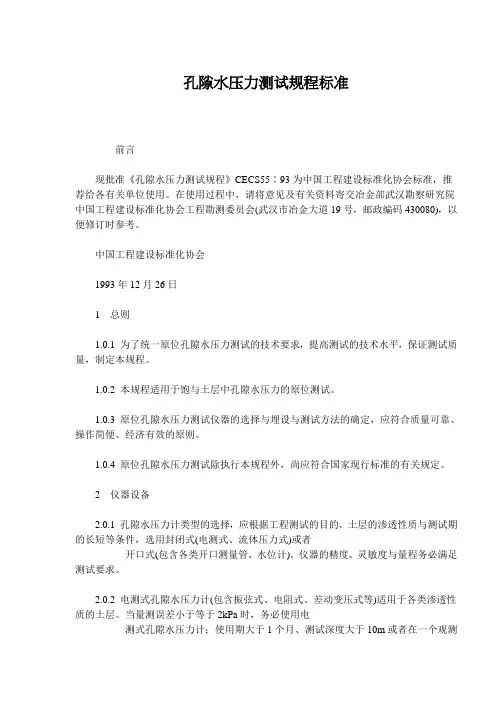

孔隙水压力测试规程标准前言现批准《孔隙水压力测试规程》CECS55∶93为中国工程建设标准化协会标准，推荐给各有关单位使用。

在使用过程中，请将意见及有关资料寄交冶金部武汉勘察研究院中国工程建设标准化协会工程勘测委员会(武汉市冶金大道19号，邮政编码430080)，以便修订时参考。

中国工程建设标准化协会1993年12月26日1总则1.0.1 为了统一原位孔隙水压力测试的技术要求，提高测试的技术水平，保证测试质量，制定本规程。

1.0.2 本规程适用于饱与土层中孔隙水压力的原位测试。

1.0.3 原位孔隙水压力测试仪器的选择与埋设与测试方法的确定，应符合质量可靠、操作简便、经济有效的原则。

1.0.4 原位孔隙水压力测试除执行本规程外，尚应符合国家现行标准的有关规定。

2仪器设备2.0.1 孔隙水压力计类型的选择，应根据工程测试的目的、土层的渗透性质与测试期的长短等条件，选用封闭式(电测式、流体压力式)或者开口式(包含各类开口测量管、水位计)。

仪器的精度、灵敏度与量程务必满足测试要求。

2.0.2 电测式孔隙水压力计(包含振弦式、电阻式、差动变压式等)适用于各类渗透性质的土层。

当量测误差小于等于2kPa时，务必使用电测式孔隙水压力计；使用期大于1个月、测试深度大于10m或者在一个观测孔中多点同时量测时，宜选用电测式孔隙水压力计。

2.0.3 流体压力式(包含液压式、气压式等)与开口式孔隙水压力计适用于渗透系数K 大于1×10－5cm/sec的土层.当量测误差同意大于等于2kPa时，方可选用液压式孔隙水压力计；当量测误差同意大于等于10kPa时,方可选用气压式孔隙水压力计。

流体压力式孔隙水压力计使用期不宜超过1个月；液压式孔隙水压力计不宜在气温低于零摄氏度时使用。

2.0.4 孔隙水压力根据量测读数分别按下列公式计算。

气压式孔隙水压力计：u＝c+ap(2.0.4—5)式中u——孔隙水压力(kPa)；Kf——振弦式孔隙水压力计的灵敏度()；f0——孔隙水压力计在零压时的频率(Hz)；f——孔隙水压力计在量测时的频率(Hz)；Kε——电阻式孔隙水压力计的灵敏度(kPa/με)；εi——孔隙水压力计的测读值(με)；ε0——孔隙水压力计在受压前的初读数(με)；KA——差动变压式孔隙水压力计的率定系数(kPa/V)；A——孔隙水压力计的测定值(V)；A0——孔隙水压力计的初始值(V)；P——压力表读数(kPa)；γw——水的重度(kN/)；h——孔隙水压力计至压力表基准面的高度(m)；a——压力表标定系数；c——压力表标定常数(kPa)；2.0.5 为保证孔隙水压力计的精度，选择的量程不宜过大，上限值大于静水压力值与预估的超孔隙水压力值之与宜为100～200kPa。

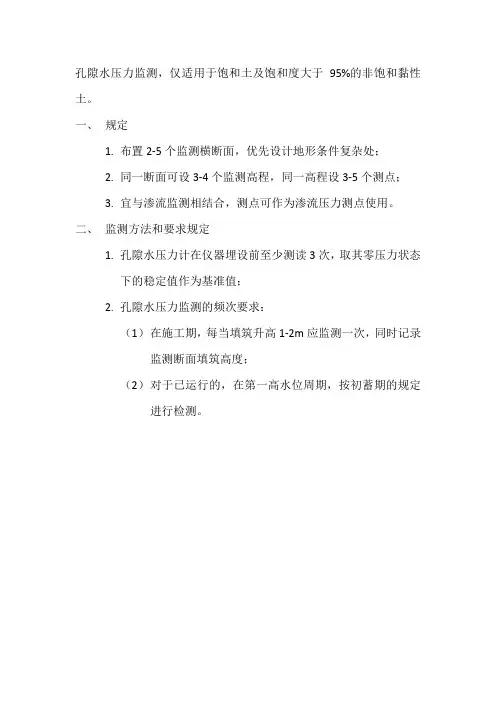

孔隙水压力监测，仅适用于饱和土及饱和度大于95%的非饱和黏性土。

一、规定
1.布置2-5个监测横断面，优先设计地形条件复杂处；
2.同一断面可设3-4个监测高程，同一高程设3-5个测点；
3.宜与渗流监测相结合，测点可作为渗流压力测点使用。

二、监测方法和要求规定
1.孔隙水压力计在仪器埋设前至少测读3次，取其零压力状态
下的稳定值作为基准值；
2.孔隙水压力监测的频次要求：
（1）在施工期，每当填筑升高1-2m应监测一次，同时记录监测断面填筑高度；
（2）对于已运行的，在第一高水位周期，按初蓄期的规定进行检测。

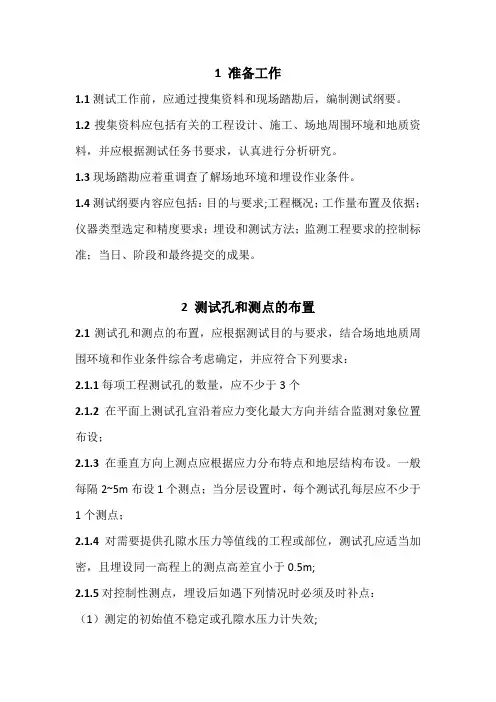

1 准备工作1.1测试工作前，应通过搜集资料和现场踏勘后，编制测试纲要。

1.2搜集资料应包括有关的工程设计、施工、场地周围环境和地质资料，并应根据测试任务书要求，认真进行分析研究。

1.3现场踏勘应着重调查了解场地环境和埋设作业条件。

1.4测试纲要内容应包括：目的与要求;工程概况；工作量布置及依据；仪器类型选定和精度要求；埋设和测试方法；监测工程要求的控制标准；当日、阶段和最终提交的成果。

2 测试孔和测点的布置2.1测试孔和测点的布置，应根据测试目的与要求，结合场地地质周围环境和作业条件综合考虑确定，并应符合下列要求：2.1.1每项工程测试孔的数量，应不少于3个2.1.2在平面上测试孔宜沿着应力变化最大方向并结合监测对象位置布设；2.1.3在垂直方向上测点应根据应力分布特点和地层结构布设。

一般每隔2~5m布设1个测点；当分层设置时，每个测试孔每层应不少于1个测点；2.1.4对需要提供孔隙水压力等值线的工程或部位，测试孔应适当加密，且埋设同一高程上的测点高差宜小于0.5m;2.1.5对控制性测点，埋设后如遇下列情况时必须及时补点：（1）测定的初始值不稳定或孔隙水压力计失效;（2）因施工等原因遭受损坏且无法修复。

2.2孔隙水压力测试应按工程需要，宜与土压力量测、变形测量、静力触探、标准贯入、载荷试验等测试手段结合进行，综合分析评价。

3 孔隙水压力计的埋设3.1空隙水压力计埋设方法应根据测试孔、测点布设的数量及土的性质等条件，选用钻孔埋设法、压入埋设法和填埋法。

3.2在同一测试空中设置多个空隙水压力计时，宜采用钻孔埋设法。

埋设前钻孔应满足下列要求：3.2.1钻孔应垂直，孔径宜为110~130mm；3.2.2 在填土层或浅层其它松散不稳定的土层中，应下套管护孔，护孔套管应保证垂直；3.2.3 孔内应无沉淤和稠浆；3.2.4钻探应有完整的原始记录，包括回次进尺、地层分层深度和土的性质描述等。

3.3 在钻孔中埋设孔隙水压力计应符合下列要求：3.3.1 安放前，必须排除孔隙水压力计内及管路中的空气；3.3.2 孔隙水压力计周围必须回填透水填料。

孔隙水压力与地下水位的量测 1一般规定在深基坑施工中，往往需要进行降水，降水则可能对领近建筑物或管线产生不均匀沉降或开裂的危害，影响到建筑物的安全，所以需了解孔隙水压力或地下水位的变化。

2仪器与设备了解孔隙水压力或地下水位的变化，需要用孔隙水压力计或水位计来进行测定。

2.1测量孔隙水压力主要使用的设备为孔隙水压力计与数字式频率仪。

孔隙水压力计应满足下列要求：量程应满足被测压力范围要求，其上限可取静水压力与超孔隙水压力之和的1.2倍；分辨率不大于0.2%，精度为±0.5%稳定性强、坚固耐用、防水性能好，并具有抗震和抗冲击性能。

5.2.2测量地下水位的主要设备为水位管和水位计。

孔隙水压力计的使用场合很多，埋设安装应根据不同的使用条件进行考虑。

我们主要是用于测量土壤的空隙水压力。

5.3.1.1孔隙水压力计应在基坑降水前1周埋设，埋设前应符合下列要求：孔隙水压力计应浸泡饱和，排除透水石中的气泡；检查核对孔隙水压力计的出厂率定数据，整理压力——频率曲线，并用回归方法计算各空隙水压力计的标定系数，提供不同压力的标定曲线。

5.3.1.2孔隙水压力计埋设时应符合下列要求：钻孔直径宜为100~130mm，并且保持钻孔圆直、干净；观测段内应回填透水填料，并用膨润土球或注浆封孔；当一孔内埋设多个孔隙水压力计时，其间隔不应小于1m，并采取措施确保各个元件间的封闭隔离。

5.3.1.3数据采集 (1)在测试孔隙水压力计前，把孔隙水压力计的电缆引至方便正常测量时为止，并进行孔隙水压力计的初始频率的测量，并记录在案。

(2)变量的确定：一般情况下，本次孔隙水压力测量与上次同点号的孔隙水压力的变化量，与同点号初始孔隙水压力值之差为本次变化量。

使用数字式频率仪对孔隙水压力计进行数据采集，填入监测日报表中，并填写成果汇总表及绘制孔隙水压力变化曲线。

5.3.2地下水位监测地下水位监测采用钻孔内设置水位管的方法测试。

5.3.2.1潜水水位管应在基坑降水之前设置，钻孔孔径不应小于110m，水位管直径为50mm~70mm。
