活塞阀的原理

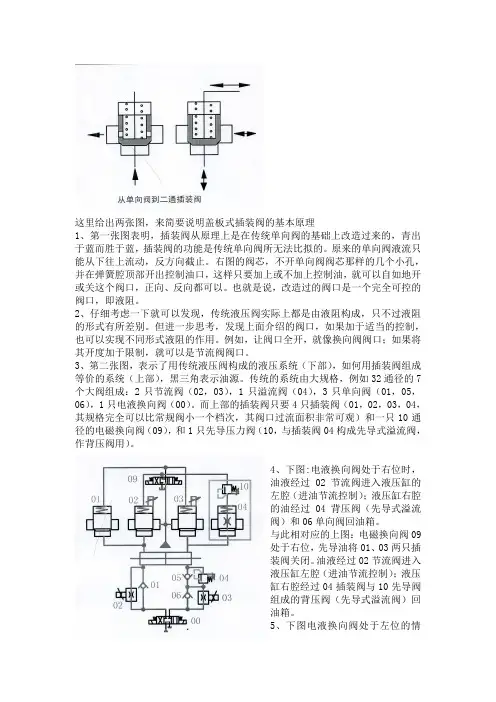

这里给出两张图，来简要说明盖板式插装阀的基本原理

1、第一张图表明，插装阀从原理上是在传统单向阀的基础上改造过来的，青出于蓝而胜于蓝，插装阀的功能是传统单向阀所无法比拟的。原来的单向阀液流只能从下往上流动，反方向截止。右图的阀芯，不开单向阀阀芯那样的几个小孔，并在弹簧腔顶部开出控制油口，这样只要加上或不加上控制油，就可以自如地开或关这个阀口，正向、反向都可以。也就是说，改造过的阀口是一个完全可控的阀口，即液阻。

2、仔细考虑一下就可以发现，传统液压阀实际上都是由液阻构成，只不过液阻的形式有所差别。但进一步思考，发现上面介绍的阀口，如果加于适当的控制，也可以实现不同形式液阻的作用。例如，让阀口全开，就像换向阀阀口；如果将其开度加于限制，就可以是节流阀阀口。

3、第二张图，表示了用传统液压阀构成的液压系统（下部），如何用插装阀组成等价的系统（上部），黑三角表示油源。传统的系统由大规格，例如32通径的7个大阀组成：2只节流阀（02，03），1只溢流阀（04），3只单向阀（01，05，06），1只电液换向阀（00）。而上部的插装阀只要4只插装阀（01，02，03，04，其规格完全可以比常规阀小一个档次，其阀口过流面积非常可观）和一只10通径的电磁换向阀（09），和1只先导压力阀（10，与插装阀04构成先导式溢流阀，作背压阀用）。

4、下图:电液换向阀处于右位时，油液经过02节流阀进入液压缸的左腔（进油节流控制）；液压缸右腔的油经过04背压阀（先导式溢流阀）和06单向阀回油箱。

与此相对应的上图：电磁换向阀09处于右位，先导油将01、03两只插装阀关闭。油液经过02节流阀进入液压缸左腔（进油节流控制）；液压缸右腔经过04插装阀与10先导阀组成的背压阀（先导式溢流阀）回油箱。

5、下图电液换向阀处于左位的情况，与上图电磁阀处于左位的情况相对应，这里就不罗嗦了。

6、这张图下图的电液换向阀应该改为中位时PABT四个油口都封闭的O型阀，就跟上部电磁阀处于中位时完全对应了。

活塞式液压水位控制阀工作原理

1. 引言

嘿，朋友们，今天我们来聊聊一个神奇的装置——活塞式液压水位控制阀。别看这个名字听起来有些高大上，其实它的原理就像一个调皮的小孩，时不时给你来个惊喜。你可能会问，这玩意儿到底是干嘛的？简单来说，它就像是水的守门员，负责保持水位的稳定。想象一下，如果没有它，水位就像一场没有秩序的狂欢派对，谁也管不了，结果可能就是水漫金山了。接下来，让我们深入了解一下它的工作原理，保证让你听了忍不住点头称是。

2. 工作原理

2.1 活塞的“出场”

活塞式液压水位控制阀，顾名思义，里面有个活塞。这个活塞可不是普通的小家伙，它可是个小能手！当水位达到某个设定值时，活塞就会开始“工作”。想象一下，它就像是一个站在水池边的监工，一看到水位过高，立马就去关门，阻止更多的水流入。

当水位下降到设定值以下时，活塞又会“回心转意”，重新打开，让水源流入。就这样，活塞就像一位温柔的守门员，保持着水位的稳定。嘿，这可不是光说不练，活塞的运动是非常迅速而精准的，确保水位在合理范围内。真是个勤快的家伙啊！

2.2 液压的“秘密武器”

这玩意儿还有个“秘密武器”——液压。液压系统就像是一个默默无闻的助手，帮助活塞更轻松地完成任务。想象一下，如果活塞需要用力去打开阀门，那可是个大工程，搞不好就要累趴下了！但是有了液压的帮助，事情就变得简单多了。液压系统利用流体的压力来推动活塞，简直就像是给活塞装上了“助推器”。

液体通过进水口进入阀体，当水位达到一定高度，液压系统会施加压力，促使活塞上升，封闭阀门。而当水位下降，液压压力也随之减少，活塞又会轻松降下，打开阀门。这样的循环往复，水位就能保持在一个理想的状态，既不太高也不太低。你说，这活塞式液压水位控制阀是不是太聪明了？

3. 应用场景

3.1 水池与蓄水池

你可能在想，这东西到底在哪儿用得上呢？别着急，让我告诉你。活塞式液压水位控制阀在很多地方都能派上用场，比如水池和蓄水池。水池里，水位过高可能会导致溢出，简直就是对周围环境的“水灾”，所以活塞阀就可以帮你稳住水位，确保水池的安全。而在蓄水池，活塞阀同样是守护水位的小卫士，保证水资源的合理利用。

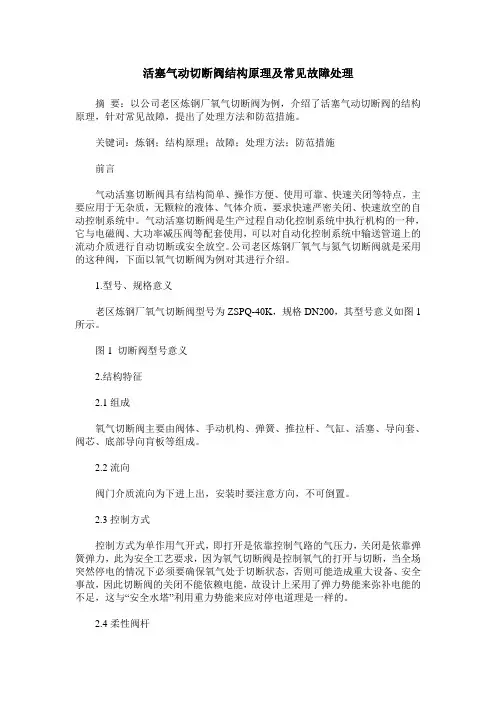

活塞气动切断阀结构原理及常见故障处理

摘 要：以公司老区炼钢厂氧气切断阀为例，介绍了活塞气动切断阀的结构原理，针对常见故障，提出了处理方法和防范措施。

关键词：炼钢；结构原理；故障；处理方法；防范措施

前言

气动活塞切断阀具有结构简单、操作方便、使用可靠、快速关闭等特点，主要应用于无杂质，无颗粒的液体、气体介质，要求快速严密关闭、快速放空的自动控制系统中。气动活塞切断阀是生产过程自动化控制系统中执行机构的一种，它与电磁阀、大功率减压阀等配套使用，可以对自动化控制系统中输送管道上的流动介质进行自动切断或安全放空。公司老区炼钢厂氧气与氮气切断阀就是采用的这种阀，下面以氧气切断阀为例对其进行介绍。

1.型号、规格意义

老区炼钢厂氧气切断阀型号为ZSPQ-40K，规格DN200，其型号意义如图1所示。

图1 切断阀型号意义

2.结构特征

2.1组成

氧气切断阀主要由阀体、手动机构、弹簧、推拉杆、气缸、活塞、导向套、阀芯、底部导向肓板等组成。

2.2流向

阀门介质流向为下进上出，安装时要注意方向，不可倒置。

2.3控制方式

控制方式为单作用气开式，即打开是依靠控制气路的气压力，关闭是依靠弹簧弹力，此为安全工艺要求，因为氧气切断阀是控制氧气的打开与切断，当全场突然停电的情况下必须要确保氧气处于切断状态，否则可能造成重大设备、安全事故，因此切断阀的关闭不能依赖电能，故设计上采用了弹力势能来弥补电能的不足，这与“安全水塔”利用重力势能来应对停电道理是一样的。

2.4柔性阀杆

阀杆没有设计成整体，而是分成三段采用销轴作活动连接，作用在于使阀芯与阀座接合时，自动找正贴平，确保密封效果。

2.5双导向

在阀芯的定位导向方面，考虑到阀本身结构大，所控制的介质压力也大，故在阀杆上设计了双导向结构，即阀芯上部与底部都有导向结构，加强了阀芯的刚性，使阀芯工作平稳可靠。

2.6双阀芯

氧气切断阀所控制的氧气设计额定工作压力达到1.6MPa，为了降低阀门开启阻力，减小冲击，此阀阀芯设计很有独到之处，采用了双阀芯结构，主阀芯上设计了6个均布的流道。阀门打开过程中，副阀芯先打开，因副阀芯横截面积较小，所以开启阻力相对较小，易开启，开启瞬间，氧气从主阀芯流道通过，这时阀前后压差得到一定平衡，减小了主阀芯开启阻力，随后主阀芯打开，氧气从主阀芯与阀座间隙及流道通过。

活塞阀原理

活塞阀原理是一种常见的工业阀门，它通过活塞的升降运动来控制介质的通断。活塞阀由阀体、活塞、阀杆和密封圈等部分组成。

活塞阀的工作原理是：当阀门开启时，活塞受到介质压力的作用，向上移动，使介质通过阀门的通道流动。当阀门关闭时，活塞降下来，阻止介质流动。通过控制阀杆的位置，可以调节活塞的升降高度，从而控制介质的流量和流速。

活塞阀的密封圈起到密封作用，防止介质泄漏。当活塞降下时，密封圈密封阀座，阻止介质通过阀门。当活塞上升时，密封圈与阀座分离，介质流动。

活塞阀的优点是结构简单，操作方便，密封性好，适用于高温、高压和腐蚀性介质的场合。缺点是阀门升降过程中可能出现振动和噪声，对密封圈的要求较高。

总之，活塞阀利用活塞的升降运动来控制介质的通断，通过调节阀杆的位置控制流量和流速。密封圈起到密封作用，防止介质泄漏。活塞阀在工业领域有广泛的应用。
