本手册作标准设计(修改本)用

根据1983年5月20日水利电力部电力规划设计院(83)水电电规技字第39号文“关于发送一九八三年电力设计标准化计划项目的通知”，本手册应正名为“汽水管道支吊架标准设计”。考虑到生产施工实践尚不充分，故定名为手册，并作“汽水管道支吊架标准设计”(修改本)使用，待在工程中总结经验并进行必要修改后再正式报此为标准设计。

.. ..

..

.专业资料.

水利电力部西北电力设计院

一九八三年七月 西安

前言

在电站汽水管道的设计和安装中支吊架是一项相当重要的工作。随着机组容量和参数的提高，对支吊.. ..

..

.专业资料. 架的功能及型式也提出了新的要求：除承受管道自重的一般支吊架型式外，还产生了限制管道位移的限位装置，保持管道在冷热状态时支吊点的荷载恒定不变的恒力支吊架，以及防止或减缓管道振动的减振器等。支吊架设计得好坏，及结构型式选用得恰当与否将影响管道(特别是高温高压管道)的应力状态和管道的安全运行。

支吊架工厂化专业生产是电力工业高速发展的一个重要措施。它不仅提高了劳动生产率、加快管道的安装速度，而且保证了支吊架制造质量。

本手册系根据原电力部建设总局<80>火电技字第23号文和原电力部机械制造局<81>机计字第52号文下达的由我院负责，兰州电力修造厂配合的“火电厂汽水管道支吊架结构型式研究”项目进行编制的。

本手册的内容分两部分：

第一部分：支吊架零部件及附录；

第二部分：特殊用途支吊架装置(恒力支吊架、限位装置及减振器)

.. ..

..

.专业资料.

支吊架零部件

目 录

.. ..

..

.专业资料.

使用说明-------------------------------------------------------------------------------------------------1

管部、连接件、根部索引----------------------------------------------------------------------------5

组装示意图----------------------------------------------------------------------------------------------11

管部-------------------------------------------------------------------------------------------------------16

连接件----------------------------------------------------------------------------------------------------63

根部-------------------------------------------------------------------------------------------------------88

附录

一、焊接符号表----------------------------------------------------------------------------------------131

二、螺纹吊杆允许荷载-------------------------------------------------------------------------------131

三、钢材基本许用应力-------------------------------------------------------------------------------131

四、管道支吊架间接表-------------------------------------------------------------------------------132

五、管道断面力学性质-------------------------------------------------------------------------------158 .. ..

..

.专业资料. 六、根部材料表----------------------------------------------------------------------------------------160

七、弹簧系列特性数据表----------------------------------------------------------------------------184

八、常用武钢特性数据表----------------------------------------------------------------------------186

九、吊杆长度计算有关尺寸参考表----------------------------------------------------------------192

..

.. ..

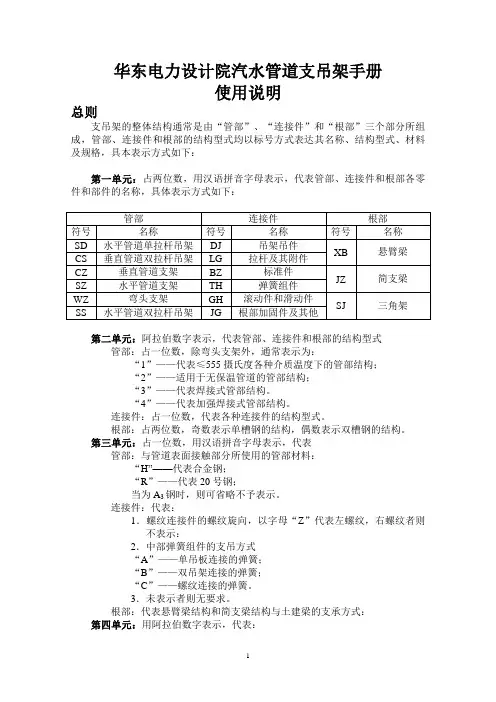

.专业资料. 使用说明

编制说明

一、适用范围：

1. 容量：30万瓩及以下的机组。

2. 参数：主汽为555℃，给水为265℃及以下。

3. 介质各类：汽、水(包括衬胶管)，油、气管道。

4. 管径：按“汽水管道零部件典型设计”(东北院主编)规定的管道径系列。

二、本设计的内容：

1. 本设计分管部、连接件(包括弹簧组件、附件)及根部三部分。三者之间可分别组合成各种型式的支吊架，一般能满足工程设计中的需要。管部和连接件(包括弹簧组件、附件)由工厂集中加工成批生产。而根部考虑到设计、加工、运输等方面的具体条件，目前可由现场修配部门根据设计要求自行配制。

2. 管部、连接件、根部的型式、规格等用下列标号表示。

第一单元：为管部的分类，用一个汉语拼音字母表示。D为吊架；Z为支架。

第二单元：为管部的结构型式，用一位或二位数字表示。在数字后如带有A字为重载型，带有B字为特重载型。

第三单元：为管外径(取整数)

第四单元：为该型式主要部件的材料

t>450℃时，材料为12Cr1MoV，代号为“H”，450℃≥t>300℃时，材料为钢20，代号为“R”，t≤300℃时，材料为A3，代号为“S” .. .. ..

.专业资料.

第一单元：为连接件的分类，用一个汉语拼音字母表示。L为连接件；T为弹簧组件；F为附件。

第二单元：为型式，用一位或二位数字表示。

第三单元：为该型的序号或吊杆直径，弹簧号。

第一单元：为根部的分类，用一个汉语拼音字母G和一位数表示。

G1表示“直接吊”类，G2表示“悬臂梁”类。

G3表示“简支梁”类，G4表示“三角架”类。

G5表示“螺栓生根”类。(本类型在第四单元后还带有括号，其数字为其它技术数据)。

第二单元：为根部的结构型式，用一位数字表示。

第三单元：为序号或吊杆直径。

第四单元：为技术数据，分子表示荷载点的距离，分母表示主要型钢的实际下料长度。

个别管部，连接件，根部型式在上述各标号的最后单元之后尚带有括号的其他技术数据，可参见各型式的标号示例。

3. 本设计所使用的单位如下：

长度—毫米 荷载或力—公斤力

力矩—公斤力—米 重量—公斤力 .. ..

..

.专业资料. 特殊的单位由型式图中特别注明。

4. 各型式图中所使用的焊缝符号和说明可参见附录一。

设 计 选 用 说 明

一、管部：

1、 管部中各结构型式均注有适用范围，选用时应根据管道的介质温度，支吊要求合理选择。

2、 有些结构型式对不同介质温度的管道具有通用性，但各种温度使用的材料不同，允许荷载也各异。因此在开列标号时应特别注意正确标明材料的代号和允许荷载能否满足设计荷载的要求。

3、 有些结构型式具有轻载和重载二种系列。(如D2型和D2A型)应根据管道的设计荷载正确选用。

4、 管部、连接件选用表中mazP和根部jgP系指管道在冷态或热态时最大允许荷载。因此应按管道在不同的运行方式(包括冷、热态)下支吊架可能出现的最大结构荷载来选用。

5、 当设计荷载大于水平管单吊杆管部的允许荷载mazP时，可采用特重型横担(D6B型)或采用三孔吊板(L4型)连接。

6、 高温高压管道如需设置导向支架时，建议尽可能彩限位支架，以免管道承受过大的附加应力。

7、 固定支架的六个复原力，如不能完全符合本设计的规定时，必需进行强度验算后方能选用。

8、 管部的吊架，连接件与根部的吊架结构均已考虑了管道水平位移所产生的水平力的影响。但管道水平位移量超过吊杆可偏移部分长度的1/20倍时，可将支吊架偏装并在工程图中注明偏装方向和偏装量。当偏装仍不能满足时则应选用单向(或双向)滚动吊板(L9、L10型)连接。

9、 当管外径出现几种相近的尺寸时，本设计以其中最大的管径作为标准规格设计中如管径与本设计中的规格不同但相近时，则选用标准规格。

二、连接件：
