火力发电厂汽水管道支吊架设计手册83版

火 力 发 电 厂

汽 水 管 道 支 吊 架

设 计 手 册

北京国电华北电力工程有限公司

二○○七年二月

前 言

在电站汽水管道的设计和安装中支吊架是一项相当重要的工作，随着机组容

量和参数的提高，对支吊架的功能及型式也提出了新的要求，除承受管道自重的

一般支吊架型式外，还产生了限制管道位移的限位装置，保持管道在冷热状态时

支吊点的荷载恒定不变的恒力支吊架，以及防止或减缓管道振动的减振器等。支

吊架设计的好坏及结构型式选用的恰当与否将影响管道（特别是高温高压管道）

的应力状态和管道的安全运行。

支吊架工厂化专业生产是电力工业高速发展的一个重要措施。它不仅提高了

劳动生产率、加快管道的安装速度，而且保证了支吊架制造质量。

本手册对西北电力设计院《火力发电厂汽水管道支吊架设计手册》（1983年

版本）、《限位装置》（1993年版）、《补充部分》（1998年版）进行了重新组织和

编排，并加入了原华北院《火力发电厂汽水管道支吊架设计手册》（1992年版）

中部分内容。其中螺纹吊杆的最大使用荷载按照GB/T 17116《管道支吊架》的

规定执行；原各个手册中使用的A3（Q235-A）或A3F（Q235-A.F）的材料均统一

改为Q235-B。

声明：未经北京国电华北电力工程设计院有限公司书面许可不得复制、泄漏

给第三方或用于其他目的。

目 录

编制说明 ……………………………………………… Ⅰ

设计选用说明 ………………………………………… Ⅳ

安装施工说明 ………………………………………… Ⅶ

管部索引 ……………………………………………… S1

连接件索引 …………………………………………… S4

根部索引 ……………………………………………… S5

组装示意图 …………………………………………… F1

管部 …………………………………………………… 1

连接件 ………………………………………………… 75

根部 …………………………………………………… 99

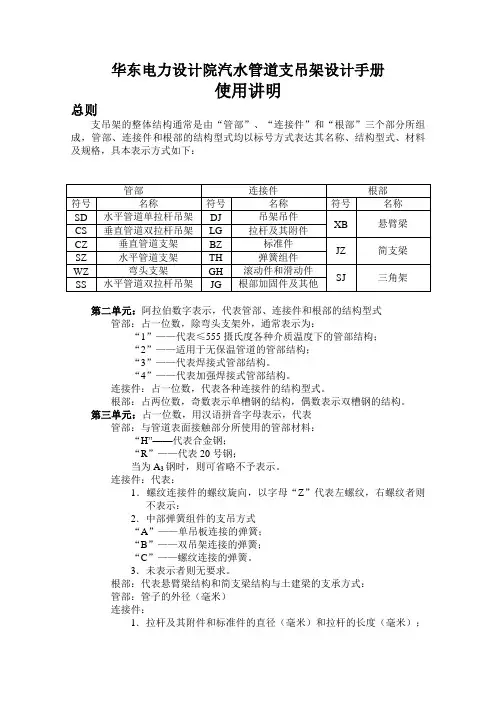

华东电力设计院汽水管道支吊架设计手册

使用讲明

总则

支吊架的整体结构通常是由“管部”、“连接件”和“根部”三个部分所组成，管部、连接件和根部的结构型式均以标号方式表达其名称、结构型式、材料及规格，具本表示方式如下：

管部 连接件 根部

符号 名称 符号 名称 符号 名称

SD 水平管道单拉杆吊架 DJ 吊架吊件 XB 悬臂梁 CS 垂直管道双拉杆吊架 LG 拉杆及其附件

CZ 垂直管道支架 BZ 标准件 JZ 简支梁 SZ 水平管道支架 TH 弹簧组件

WZ 弯头支架 GH 滚动件和滑动件 SJ 三角架 SS 水平管道双拉杆吊架 JG 根部加固件及其他

第二单元：阿拉伯数字表示，代表管部、连接件和根部的结构型式

管部：占一位数，除弯头支架外，通常表示为：

“1”——代表≤555摄氏度各种介质温度下的管部结构；

“2”——适用于无保温管道的管部结构；

“3”——代表焊接式管部结构。

“4”——代表加强焊接式管部结构。

连接件：占一位数，代表各种连接件的结构型式。

根部：占两位数，奇数表示单槽钢的结构，偶数表示双槽钢的结构。

第三单元：占一位数，用汉语拼音字母表示，代表

管部：与管道表面接触部分所使用的管部材料：

“H”——代表合金钢；

“R”——代表20号钢；

当为A3钢时，则可省略不予表示。

连接件：代表：

1．螺纹连接件的螺纹旋向，以字母“Z”代表左螺纹，右螺纹者则不表示：

2．中部弹簧组件的支吊方式

“A”——单吊板连接的弹簧；

“B”——双吊架连接的弹簧；

“C”——螺纹连接的弹簧。

3．未表示者则无要求。

根部：代表悬臂梁结构和简支梁结构与土建梁的支承方式：

管部：管子的外径（毫米）

连接件：

1．拉杆及其附件和标准件的直径（毫米）和拉杆的长度（毫米）； 2．弹簧编写及其冷态荷载（公斤力）；

3．滚筒的直径（毫米）；

4．其他连接件的编号。

根部：表示编号及支吊点距离（毫米）和要紧型钢的长度（毫米）。

《火力发电厂汽水管道支吊架设计手册83版》是一本经典的工程设计手册，对于火力发电厂汽水管道的支吊架设计提供了详尽的指导和规范。本文将通过对该手册的全面评估和深度探讨，帮助读者更好地理解其中的内容和要点。

1. 对《火力发电厂汽水管道支吊架设计手册83版》的评估

1.1 内容概述

该手册系统地介绍了火力发电厂汽水管道支吊架的设计原理、材料选用、结构形式、安装要求等内容，涵盖了工程实践中的基本要求和关键技术。通过对其内容的梳理和总结，可见该手册内容全面，逻辑严谨。

1.2 专业性

《火力发电厂汽水管道支吊架设计手册83版》是一本经典的专业性工程手册，其内容涵盖了大量的工程知识和实践经验，具有较高的专业性和可操作性。对于从事火力发电厂汽水管道工程设计和施工的工程师和技术人员来说，具有很高的参考价值。

1.3 实用性

该手册所介绍的内容不仅理论知识丰富，而且贴近实际工程应用，对于解决实际工程中的设计和施工难题具有很高的实用性和指导意义。读者可以通过学习该手册，将其中的理论知识应用于实际项目中，提高设计和施工水平。 2. 以简入繁，深入探讨《火力发电厂汽水管道支吊架设计手册83版》

2.1 原理和规范

手册中详细介绍了汽水管道支吊架设计的理论原理和相关规范，包括静载和动载下的受力分析、材料强度和刚度计算、支吊架结构形式选用等内容。这为工程师在实际设计中提供了系统的理论指导和依据。

2.2 材料选用

手册对汽水管道支吊架所使用的材料进行了详细的介绍和评估，包括金属材料、橡胶材料等，对其性能要求和使用注意事项进行了系统说明。这对工程师在实际采购和使用材料时提供了重要的参考依据。

2.3 结构形式

根据实际工程中的需求和条件，手册对不同结构形式的支吊架进行了分类和介绍，并对其优缺点进行了比较分析。这为工程师在实际设计中选择合适的支吊架结构形式提供了依据。

2.4 安装要求

手册对汽水管道支吊架的安装要求和注意事项进行了系统的阐述，包括安装位置、固定方式、防腐要求等内容。这对工程师在实际施工中确保支吊架安装质量和可靠性具有重要指导意义。 3. 个人观点和总结

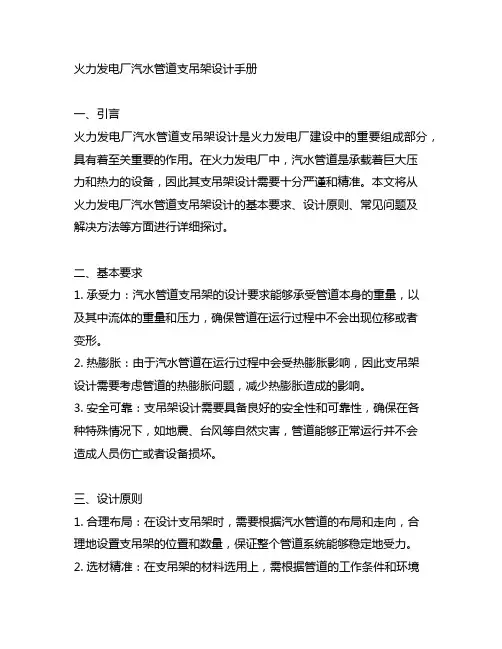

火力发电厂汽水管道支吊架设计手册

一、引言

火力发电厂汽水管道支吊架设计是火力发电厂建设中的重要组成部分，具有着至关重要的作用。在火力发电厂中，汽水管道是承载着巨大压力和热力的设备，因此其支吊架设计需要十分严谨和精准。本文将从火力发电厂汽水管道支吊架设计的基本要求、设计原则、常见问题及解决方法等方面进行详细探讨。

二、基本要求

1. 承受力：汽水管道支吊架的设计要求能够承受管道本身的重量，以及其中流体的重量和压力，确保管道在运行过程中不会出现位移或者变形。

2. 热膨胀：由于汽水管道在运行过程中会受热膨胀影响，因此支吊架设计需要考虑管道的热膨胀问题，减少热膨胀造成的影响。

3. 安全可靠：支吊架设计需要具备良好的安全性和可靠性，确保在各种特殊情况下，如地震、台风等自然灾害，管道能够正常运行并不会造成人员伤亡或者设备损坏。

三、设计原则

1. 合理布局：在设计支吊架时，需要根据汽水管道的布局和走向，合理地设置支吊架的位置和数量，保证整个管道系统能够稳定地受力。

2. 选材精准：在支吊架的材料选用上，需根据管道的工作条件和环境特点，选择合适的材料，如钢材和橡胶制品等，以确保支吊架能够承受住各种外界作用力。

3. 结构稳固：支吊架的结构设计需要稳固可靠，能够承受管道在运行过程中的各种力，包括静载、动载和风载等，保证管道系统的安全运行。

四、常见问题及解决方法

1. 热膨胀问题：在管道运行过程中，由于温度变化，管道会出现热膨胀，导致支吊架的受力情况发生变化。解决方法是在支吊架设计中考虑热膨胀因素，采用伸缩支架或者设置补偿器等措施。

2. 振动问题：管道在运行时会受到流体和设备振动的影响，需要在支吊架设计中加入减振措施，如设置减振器或者增加支吊架的刚度和强度。

3. 材料老化：支吊架作为长期承受载荷的设备，容易出现材料老化和疲劳断裂等问题，因此需要定期检测和维护，确保支吊架的可靠性和安全性。

五、个人观点和理解
