离子交换设备

离子交换设备的工原理

离子交换设备是一种常见的水处理设备，其主要作用是去除水中的离子，使水质得到改善。离子交换设备的工作原理是利用离子交换树脂对水中的离子进行吸附和释放，从而达到去除离子的目的。

离子交换树脂是一种高分子化合物，具有特殊的化学结构和物理性质。它可以吸附水中的离子，如钠离子、钙离子、镁离子等，同时释放出等量的其他离子，如氢离子、氢氧根离子等。这种吸附和释放的过程是可逆的，因此离子交换树脂可以反复使用。

离子交换设备通常由一个或多个离子交换柱组成，每个柱内装有离子交换树脂。水经过离子交换柱时，离子交换树脂会吸附水中的离子，同时释放出等量的其他离子。这样，水中的离子就被去除了。

离子交换设备的工作过程可以分为两个阶段：吸附和再生。在吸附阶段，水通过离子交换柱时，离子交换树脂吸附水中的离子。当离子交换树脂吸附的离子达到一定量时，离子交换柱就需要进行再生。

在再生阶段，离子交换柱内的离子交换树脂需要被清洗和再生。这个过程通常是通过向离子交换柱内注入一种特殊的再生液来实现的。再生液中含有高浓度的盐酸或氢氧化钠等化学物质，可以将离子交换树脂上吸附的离子释放出来，同时将离子交换树脂上的污染物清洗掉。再生液中的离子也会被离子交换树脂吸附，从而实现离子交换柱的再生。

离子交换设备的工作原理简单易懂，但是在实际应用中需要注意一些问题。首先，离子交换树脂的选择要根据水质的不同而定。不同的离子交换树脂对不同的离子有不同的选择性，因此需要根据水质分析结果来选择合适的离子交换树脂。其次，离子交换设备的再生液需要进行处理和回收，以避免对环境造成污染。最后，离子交换设备的维护和保养也非常重要，定期清洗和更换离子交换树脂可以保证设备的正常运行和长期使用。

总之，离子交换设备是一种常见的水处理设备，其工作原理是利用离子交换树脂对水中的离子进行吸附和释放，从而达到去除离子的目的。在实际应用中需要注意离子交换树脂的选择、再生液的处理和回收以及设备的维护和保养。

全自动软水器设计指导手册

（附设计公式）

目录

一、 总述 ......................................................... 1

1. 锅炉水处理监督管理规则 ....................................... 1

2. 离子交换树脂内部结构 ......................................... 1

3. 钠离子交换软化原理及特性: .................................... 2

4. 水质分析测试内容 ............................................. 2

•PH值(Potential of Hydrogen)

................................

2

•

总溶解固体(TDS --TOTAL DISSOLVED SOLIDS) .................. 2

• 铁含量(IRON) .............................................. 2

• 锰 ........................................................ 3

• 硬度值(HARDNESS) .......................................... 3

• 碱度 ...................................................... 3

• 克分子(mol) ............................................... 3

• 当量 ...................................................... 4

钠离子交换器原理

钠离子交换器是一种用于水处理的设备，主要用于去除水中的硬度物质，如钙和镁离子。其原理主要是通过树脂的吸附、解吸和再生来实现。

钠离子交换器是通过特殊的树脂来实现的，这种树脂具有交换正离子的能力。钠离子交换器通常是由一个或多个树脂柱组成的，在水处理过程中，水流经过这些树脂柱，树脂将钙和镁离子吸附下来，同时释放出等量的钠离子。

树脂的吸附过程是通过树脂上带有的钠离子与水中的钙和镁离子发生交换反应。正常情况下，钠离子交换树脂的全钠形态，也就是树脂上所有的阴离子都是钠离子。当水中的钙和镁离子接触到树脂时，它们与树脂上的钠离子发生交换反应，被树脂吸附下来。

当树脂吸附的钙和镁离子达到一定程度时，树脂就会失去吸附的能力，此时需要进行解吸和再生。解吸过程是将树脂中吸附的钙和镁离子和部分吸附的钠离子从树脂中洗出来，完成后树脂上的阴离子会减少，变为树脂的减钠形态。再生过程是用含有高浓度钠盐的溶液（如盐水或钠盐溶液）将树脂中释放的钙和镁离子重新吸附，这样树脂中的钠离子就会重新恢复。

树脂的再生过程可以通过两种方式进行：化学再生和物理再生。化学再生是将树脂置于含有浓度较高的酸或碱溶液中，使树脂中的离子交换得以逆转，并去除吸附的离子。物理再生是通过冲洗树脂柱，用水或盐溶液将被吸附的离子冲洗出去。

钠离子交换器具有很高的水处理能力和效果，可以大大降低水中的硬度物质的含量。它广泛应用于家庭、工业等领域的水处理过程中，可以用于净化饮用水、锅炉水、游泳池水等。此外，钠离子交换器还可以用于去除水中的重金属离子、放射性物质、有机物等。

总之，钠离子交换器是一种通过树脂吸附、解吸和再生的原理来去除水中硬度物质的设备。它的工作原理简单而有效，能够提供高效的水处理能力，广泛应用于各个领域的水处理过程中。

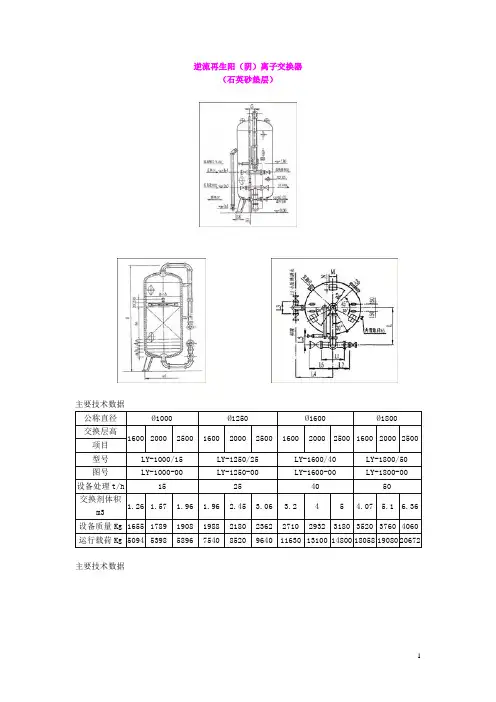

1 逆流再生阳（阴）离子交换器

（石英砂垫层）

主要技术数据

公称直径 Ø1000 Ø1250 Ø1600 Ø1800

交换层高 1600 2000 2500 1600 2000 2500 1600 2000 2500 1600 2000 2500 项目

型号 LY-1000/15 LY-1250/25 LY-1600/40 LY-1800/50

图号 LY-1000-00 LY-1250-00 LY-1600-00 LY-1800-00

设备处理t/h 15 25 40 50

交换剂体积m3 1.26 1.57 1.96 1.96 2.45 3.06 3.2 4 5 4.07 5.1 6.36

设备质量Kg 1655 1789 1908 1988 2180 2362 2710 2932 3180 3520 3760 4060

运行载荷Kg 5094 5398 5896 7540 8520 9640 11630 13100 14800 18058 19080 20672

主要技术数据 2 代号 公称直径 Ø1000 Ø1250 Ø1600 Ø1800

规格及型号 型号 规格 型号 规格 型号 规格 型号 规格 阀门用途

D1 进水 G41J-10 DN80

PN1.0 G41J-10 DN80

PN1.0 G41J-10 DN100

PN1.0 G41J-10 DN100

PN1.0

D1 出水 G41J-10 DN80

PN1.0 G41J-10 DN80

PN1.0 G41J-10 DN100

PN1.0 G41J-10 DN100

PN1.0

D2 反洗进水 G41J-10 DN50

PN1.0 G41J-10 DN50

PN1.0 G41J-10 DN80

PN1.0 G41J-10 DN80

PN1.0

D2 反洗排水 G41J-10 DN50

PN1.0 G41J-10 DN50
