总图设计要点

建筑总图竖向设计要点研究

摘要：在建筑工程领域，总图的设计是一个非常关键的内容，直接影响着工程后续工作的顺利展开。而从建筑自身的功能性考虑，在总图设计中，不仅应该关注总平面的布置，还应该把握其竖向设计。如果说建筑平面布局关系着其功能的全面性与可靠性，竖向设计则关系着其性能发挥的程度，也会在一定程度上影响工程的工程量及综合效益。本文结合建筑总图的相关概念，对其竖向设计要点进行了分析和探究。

关键词：建筑总图；竖向设计；要点

前言

伴随着经济的快速发展，人们的生活水平不断提高，对于自身的居住环境也提出了更高的要求。在这种情况下，建筑的功能日趋多样化，无论是总体的平面布局还是内部的空间结构都呈现出复杂化的趋势，因此，做好建筑总图的平面设计以及竖向设计，是非常重要的。而竖向设计的质量在很大程度上关系着建筑性能的发挥程度，关系着建筑工程整体的经济效益和社会效益，更是应该重点关注的内容。

1建筑总图与竖向设计

建筑总图是对整个建筑总体布局的表示，是由多种图样构成的，包括了建筑自身所处的位置、朝向、周边建筑、交通条件、地形地质、绿化等。在总图上，通常都有一条粗虚线，其代表用地红线，所有的建筑结构都必须在红线内，同时需要满足建筑自身的各种需求。另外，建筑总图中所标注的容积率、绿地率、占地面积、道路布设等都应该满足设计规范以及地方建筑规划部门提供的设计要点。建筑总图的主要作用，是为建筑工程的定位、施工放线以及现场布设提供可靠的参考依据。

竖向设计也称竖向规划，是建筑场地设计中一个非常重要的内容，与平面布置、规划设计等是密不可分的。如果建筑所处地域的范围相对较大，而且地形起伏大，如山区、丘陵等，则在其功能分区、路网规划以及总体布局方面，不仅需要满足相应的平面布局关系，还容易受到竖向高程的影响。因此，对于建筑设计人员而言，在对场地的地形进行利用和改造时，需要同时考虑平面以及竖向的使用功能要求，对规划设计中存在的问题进行统一处理，以保证建筑整体的经济性与合理性，从而有效降低成本，加快工程的建设进度。

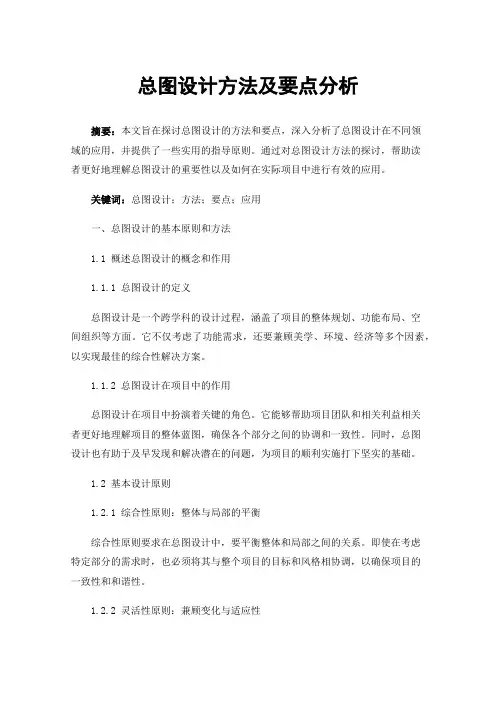

总图设计方法及要点分析

摘要：本文旨在探讨总图设计的方法和要点，深入分析了总图设计在不同领域的应用，并提供了一些实用的指导原则。通过对总图设计方法的探讨，帮助读者更好地理解总图设计的重要性以及如何在实际项目中进行有效的应用。

关键词：总图设计；方法；要点；应用

一、总图设计的基本原则和方法

1.1 概述总图设计的概念和作用

1.1.1 总图设计的定义

总图设计是一个跨学科的设计过程，涵盖了项目的整体规划、功能布局、空间组织等方面。它不仅考虑了功能需求，还要兼顾美学、环境、经济等多个因素，以实现最佳的综合性解决方案。

1.1.2 总图设计在项目中的作用

总图设计在项目中扮演着关键的角色。它能够帮助项目团队和相关利益相关者更好地理解项目的整体蓝图，确保各个部分之间的协调和一致性。同时，总图设计也有助于及早发现和解决潜在的问题，为项目的顺利实施打下坚实的基础。

1.2 基本设计原则

1.2.1 综合性原则：整体与局部的平衡

综合性原则要求在总图设计中，要平衡整体和局部之间的关系。即使在考虑特定部分的需求时，也必须将其与整个项目的目标和风格相协调，以确保项目的一致性和和谐性。

1.2.2 灵活性原则：兼顾变化与适应性 灵活性原则强调在总图设计中要具备适应未来变化的能力。项目可能面临新的需求或环境变化，因此总图设计应该具有足够的弹性，以便在不破坏整体结构的情况下进行调整和修改。

1.2.3 用户体验原则：满足需求与期望

用户体验原则强调在总图设计中要以用户的需求和期望为核心。项目的成功与否在很大程度上取决于用户的满意度，因此设计应该关注用户的实际使用情况，创造出能够提供舒适、便利和愉悦体验的空间。

1.2.4 可持续性原则：考虑环境和资源

可持续性原则要求在总图设计中考虑环境保护和资源利用。设计应该尽量减少对环境的影响，优化能源利用和材料选择，以实现长期的可持续发展。

1.3 方法论

1.3.1 需求分析：明确项目目标和要求

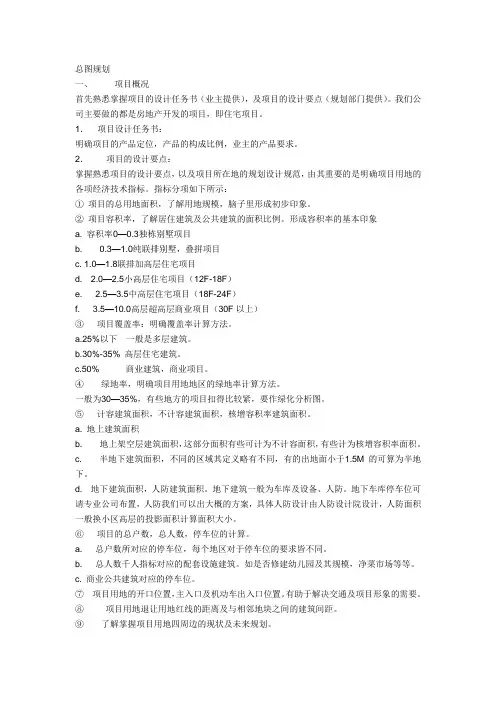

总图规划

一、 项目概况

首先熟悉掌握项目的设计任务书（业主提供），及项目的设计要点（规划部门提供）。我们公司主要做的都是房地产开发的项目，即住宅项目。

1． 项目设计任务书：

明确项目的产品定位，产品的构成比例，业主的产品要求。

2． 项目的设计要点：

掌握熟悉项目的设计要点，以及项目所在地的规划设计规范，由其重要的是明确项目用地的各项经济技术指标。指标分项如下所示：

① 项目的总用地面积，了解用地规模，脑子里形成初步印象。

② 项目容积率，了解居住建筑及公共建筑的面积比例。形成容积率的基本印象

a. 容积率0—0.3独栋别墅项目

b. 0.3—1.0纯联排别墅，叠拼项目

c. 1.0—1.8联排加高层住宅项目

d. 2.0—2.5小高层住宅项目（12F-18F）

e. 2.5—3.5中高层住宅项目（18F-24F）

f. 3.5—10.0高层超高层商业项目（30F以上）

③ 项目覆盖率：明确覆盖率计算方法。

a.25%以下 一般是多层建筑。

b.30%-35% 高层住宅建筑。

c.50% 商业建筑，商业项目。

④ 绿地率，明确项目用地地区的绿地率计算方法。

一般为30—35%，有些地方的项目扣得比较紧，要作绿化分析图。

⑤ 计容建筑面积，不计容建筑面积，核增容积率建筑面积。

a. 地上建筑面积

b. 地上架空层建筑面积，这部分面积有些可计为不计容面积，有些计为核增容积率面积。

c. 半地下建筑面积，不同的区域其定义略有不同，有的出地面小于1.5M的可算为半地下。

d. 地下建筑面积，人防建筑面积。地下建筑一般为车库及设备、人防。地下车库停车位可请专业公司布置，人防我们可以出大概的方案，具体人防设计由人防设计院设计，人防面积一般换小区高层的投影面积计算面积大小。

⑥ 项目的总户数，总人数，停车位的计算。

a. 总户数所对应的停车位，每个地区对于停车位的要求皆不同。

分析建筑总图设计的方法及要点

摘要：结合个人工作项目经验，分析总图设计的特点。做好总图设计，在项目落地开发前就能控制整个项目的开发成本。本文从对总平面设计方法的分析入手，探讨了总平面设计的要点，并分析了在总平面设计中需要考虑的相关方面。本文将结合实际，分析建筑总图设计的方法及要点。

关键词：建筑工程；总图设计；方法；要点

引言：所谓总图设计规划是指建筑物的总体平面图。在具体的设计工作中，建筑不仅要满足生产、技术和交通运输条件，而且设计工作要研究满足场地的自然条件、建筑的安全、使用和生产的要求。最终确定了最后的项目建议书，结构安全、交通顺畅、功能实用等都是基本要素，因此，制造业的统一性、一致性以及项目建议书的外观、安全性和经济适用性都得到了认证。建筑总体设计的前提是规划师在景观规划、城市规划、建筑规划等学科中具有一定的专业素养。

一、分析建筑总图设计的作用

总平面图是审查建设项目的重要评估内容。因此，总平面设计师必须熟悉一些常用的建筑法规，并了解景观设计、文物保护、城市设计、环境保护、交通轨道线路规划、消防安全工程等内容，以防止一些违反相应法规等主要问题的发生。

在建筑设计项目的总体布局时，设计师不仅考虑了项目的前瞻性，还考虑了实现细部构造功能的可能性。这样，一个好项目建设的过程才可以顺利实施。

二、分析建筑总图设计的方法

在收到原始数据后，设计师必须首先确定原始数据的准确性，这是项目能否按设计要求落实的前提，以避免后期施工的错误，同时需要与参与建设项目的各种专业设计人员进行沟通，充分捕捉建筑总体布局设计的意图。如果建设项目所在地相对复杂，需有计划的对该地进行建设和改造，以确保建设项目与之保持一致。此外，在总体布局设计过程中，应捕捉每个细节，一旦在总平面设计阶段没有充分考虑关键细节，将不可避免地影响整个施工项目的总体设计质量和影响。以我设计的长沙智谷项目为例，因方案设计场地出入口设计标高为63.30，而实际现状标高为62.70，这样就导致我场地出入口的坡度过大（实际达到了12%），不满足消防及无障碍同通行要求，因此整个场地需根据正确的竖向标高重新进行竖向设计。
