因果图

等价类、边界值：判定输入条件项的合法性

决策表、因果图：判定输入条件项的逻辑关系

决策表(判定表)

优点：它能把复杂的问题按各种可能的情况一一列举出来，简明而易于理解，也可避免遗漏。

适用条件：

B. Beizer 指出了适合使用判定表设计测试用例的条件：

①规格说明以判定表形式给出,或很容易转换成判定表。

②条件的排列顺序不会也不影响执行哪些操作。

③规则的排列顺序不会也不影响执行哪些操作。

④每当某一规则的条件已经满足,并确定要执行的操作后,不必检验别的规则。

⑤如果某一规则得到满足要执行多个操作,这些操作的执行顺序无关紧要。

B. Beizer提出这5个必要条件的目的是为了使操作的执行完全依赖于条件的组合。其实对于某些不满足这几条的判定表，同样可以借以设计测试用例，只不过尚需增加其它的测试用例罢了。 因果图

前面介绍的等价类划分方法和边界值分析方法，都是着重考虑输入条件，但未考虑输入条件之间的联系。如果在测试时必须考虑输入条件的各种组合，可能的组合数将是天文数字。因此必须考虑使用一种适合于描述对于多种条件的组合，相应产生多个动作的形式来考虑设计测试用例，这就需要利用因果图。

因果图方法最终生成的就是决策表。它适合于检查程序输入条件的各种组合情况。

利用因果图生成测试用例的基本步骤是：

 分析软件规格说明描述中，哪些是原因（即输入条件或输入条件的等价类），哪些是结果（即输出条件），并给每个原因和结果赋予一个标识符。

 分析软件规格说明描述中的语义，找出原因与结果之间，原因与原因之间对应的是什么关系? 根据这些关系，画出因果图。

 由于语法或环境限制，有些原因与原因之间，原因与结果之间的组合情况不可能出现。为表明这些特殊情况，在因果图上用一些记号标明约束或限制条件。

 把因果图转换决策定表。

 把决策表的每一列拿出来作为依据，设计测试用例。

通常，在因果图中，用Ci表示原因，Ei表示结果，其基本符号如图5.15所示。各结点表示状态，可取值“0”或“1”。“0”表示某状态不出现，“1”表示某状态出现。

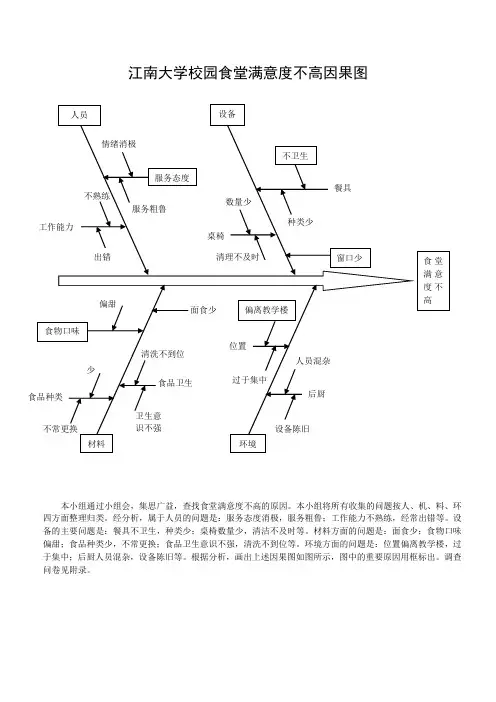

江南大学校园食堂满意度不高因果图

情绪消极

不熟练

服务粗鲁

食堂满意度不高 人员

工作能力

出错 设备

服务态度

餐具 不卫生

种类少

桌椅 数量少

清理不及时

材料 环境 食物口味 偏甜 面食少

食品卫生

卫生意识不强 清洗不到位

食品种类 少

后厨

不常更换 人员混杂

设备陈旧 偏离教学楼

位置

过于集中

本小组通过小组会，集思广益，查找食堂满意度不高的原因。本小组将所有收集的问题按人、机、料、环四方面整理归类。经分析，属于人员的问题是：服务态度消极，服务粗鲁；工作能力不熟练，经常出错等。设备的主要问题是：餐具不卫生，种类少；桌椅数量少，清洁不及时等。材料方面的问题是：面食少；食物口味偏甜；食品种类少，不常更换；食品卫生意识不强，清洗不到位等。环境方面的问题是：位置偏离教学楼，过于集中；后厨人员混杂，设备陈旧等。根据分析，画出上述因果图如图所示，图中的重要原因用框标出。调查问卷见附录。 窗口少

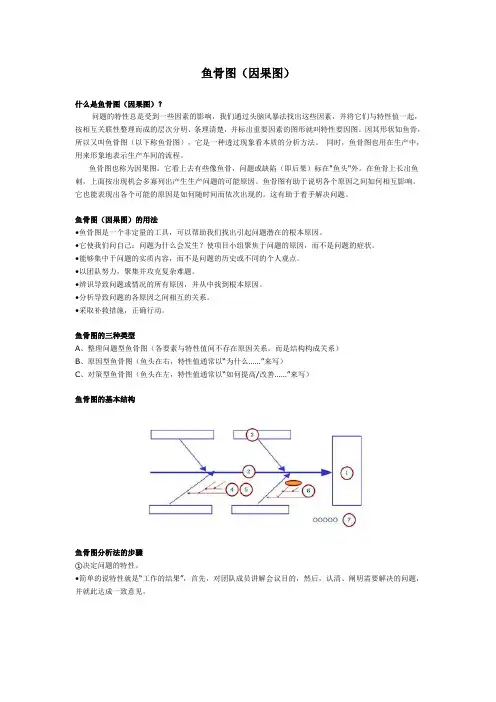

鱼骨图（因果图）

什么是鱼骨图（因果图）？

问题的特性总是受到一些因素的影响，我们通过头脑风暴法找出这些因素，并将它们与特性值一起，按相互关联性整理而成的层次分明、条理清楚，并标出重要因素的图形就叫特性要因图。因其形状如鱼骨，所以又叫鱼骨图（以下称鱼骨图），它是一种透过现象看本质的分析方法。 同时，鱼骨图也用在生产中，用来形象地表示生产车间的流程。

鱼骨图也称为因果图，它看上去有些像鱼骨，问题或缺陷（即后果）标在"鱼头"外。在鱼骨上长出鱼刺，上面按出现机会多寡列出产生生产问题的可能原因。鱼骨图有助于说明各个原因之间如何相互影响。它也能表现出各个可能的原因是如何随时间而依次出现的。这有助于着手解决问题。

鱼骨图（因果图）的用法

•鱼骨图是一个非定量的工具，可以帮助我们找出引起问题潜在的根本原因。

•它使我们问自己：问题为什么会发生？使项目小组聚焦于问题的原因，而不是问题的症状。

•能够集中于问题的实质内容，而不是问题的历史或不同的个人观点。

•以团队努力，聚集并攻克复杂难题。

•辨识导致问题或情况的所有原因，并从中找到根本原因。

•分析导致问题的各原因之间相互的关系。

•采取补救措施，正确行动。

鱼骨图的三种类型

A、整理问题型鱼骨图（各要素与特性值间不存在原因关系，而是结构构成关系）

B、原因型鱼骨图（鱼头在右，特性值通常以“为什么……”来写）

C、对策型鱼骨图（鱼头在左，特性值通常以“如何提高/改善……”来写）

鱼骨图的基本结构

鱼骨图分析法的步骤

①决定问题的特性。

•简单的说特性就是“工作的结果”，首先，对团队成员讲解会议目的，然后，认清、阐明需要解决的问题，并就此达成一致意见。

②特性和主骨。

•特性写在右端，用四方框圈起来。

•主骨用粗线画，加箭头标志。

③大骨和要因。

•大骨上分类书写3～6个要因，用四方框圈起来。

④中骨、小骨、孙骨。

•中骨「事实」。

结果LIA-45201A-D焦油贮槽液位上限 （≥9.0m）●LIA-45201A-D焦油贮槽液位下限 （≤1.0m）●LIA-45202AB轻苯贮槽液位上限 （≥9.0m）●LIA-45202AB轻苯贮槽液位下限 （≤1.0m）●LIA-45203AB洗油贮槽液位上限 （≥6.5m）●LIA-45203AB洗油贮槽液位下限 （≤1.0m）●LIA-45204AB浓硫酸贮槽液位上限 （≥7.5m）●LIA-45204AB浓硫酸贮槽液位下限 （≤1.0m）●LIA-45205ABNaOH碱（40%）贮槽液位上限（≥6.5m）●LIA-45205ABNaOH碱（40%）贮槽液位上限（≤1.0m）●LIA-45206ABKOH碱（50%）贮槽液位上限（≥6.5m）●LIA-45206ABKOH碱（50%）贮槽液位上限（≤1.0m）●

结果LISA-45207卸洗油槽液位上上限 （≥1.6m）●LISA-45207卸洗油槽液位上限 （≥1.5m）●●LISA-45207卸洗油槽液位下限 （≤0.3m）●LISA-45207卸洗油槽液位下下限 （≤0.2m）●LISA-45208卸酸槽液位上上限 （≥1.6m）●LISA-45208卸酸槽液位上限 （≥1.5m）●LISA-45208卸酸槽液位下限 （≤0.3m）●LISA-45208卸酸槽液位下下限 （≤0.2m）●LISA-45209卸NaOH贮槽液位上上限（≥1.6m）●LISA-45209卸NaOH贮槽液位上限（≥1.5m）●油库装置联锁因果图 12101EK452001-12中控室内声光报警图位号原因 →↑

油库装置联锁因果图 12101EK452001-12中控室内声光报警开洗油液下泵P45207图位号原因 →↑LISA-45209卸NaOH贮槽液位下限（≤0.3m）●LISA-45209卸NaOH贮槽液位下下限（≤0.2m）●结果LISA-45210卸KOH槽液位上上限 （≥1.6m）●LISA-45210卸KOH槽液位上限 （≥1.5m）●●LISA-45210卸KOH槽液位下限 （≤0.3m）●LISA-45210卸KOH槽液位下下限 （≤0.2m）●LISA-45211分离水放空槽液位上上限 （≥1.6m）●LISA-45211分离水放空槽液位上限 （≥1.5m）●LISA-45211分离水放空槽液位下限 （≤0.3m）●LISA-45211分离水放空槽液位下下限 （≤0.2m）●LIA-45213AB精重苯贮槽液位上限 （≥6.5）●LIA-45213AB精重苯贮槽液位下限 （≤1.0m）●LISA-45214苯类放空槽液位上上限（≥1.6m）●LISA-45214苯类放空槽液位上限（≥1.5m）●LISA-45214苯类放空槽液位下限（≤0.3m）●LISA-45214苯类放空槽液位下下限（≤0.2m）●图位号原因 →↑油库装置联锁因果图 12101EK452001-12中控室内声光报警开洗油液下泵P45207●●●●开硫酸液下泵P45208停硫酸液下泵P4520812
