离心泵的工作原理

.

. 离心泵的工作原理及主要部件性能参数

离心泵——生产中应用最为广泛，着重介绍。

§ 2.1.1 离心泵 （Centrifugal Pumps）

一． 离心泵的工作原理及主要部件

1．工作原理

如左图所示，离心泵体内的叶轮固定在泵轴上，叶轮上有若干弯曲的叶片，泵轴在外力带动下旋转，叶轮同时旋转，泵壳中央的吸入口与吸入管相连接，侧旁的排出口和排出管路9相连接。启动前，须灌液，即向壳体内灌满被输送的液体。

启动电机后，泵轴带动叶轮一起旋转，充满叶片之间的液体也随着旋转，在惯性离心力的作用下液体从叶轮中心被抛向外缘的过程中便获得了能量，使叶轮外缘的液体静压强提高，同时也增大了流速，一般可达15～25m/s。

液体离开叶轮进入泵壳后，由于泵壳中流道逐渐加宽，液体的流速逐渐降低，又将一部分动能转变为静压能，使泵出口处液体的压强进一步提高。液体以较高的压强，从泵的排出口进入排出管路，输送至所需的场所。

当泵内液体从叶轮中心被抛向外缘时，在中心处形成了低压区，由于贮槽内液面上方的压强大于泵吸入口处的压强，在此压差的作用下，液体便经吸入管路连续地被吸入泵内，以补充被排出的液体，只要叶轮不停的转动，液体便不断的被吸入和排出。 泵 离心泵

旋转泵

漩涡泵 往复泵 .

. 由此可见，离心泵之所以能输送液体，主要是依靠高速旋转的叶轮，液体在离心力的作用下获得了能量以提高压强。

气缚现象：不灌液，则泵体内存有空气，由于 ρ空气<

通常在吸入管路的进口处装有一单向底阀，以截留灌入泵体内的液体。另外，在单向阀下面装有滤网，其作用是拦阻液体中的固体物质被吸入而堵塞管道和泵壳。

启动与停泵：灌液完毕后，此时应关闭出口阀后启动泵，这时所需的泵的轴功率最小，启动电流较小，以保护电机。启动后渐渐开启出口阀。

停泵前，要先关闭出口阀后再停机，这样可避免排出管内的水柱倒冲泵壳内叶轮，叶片，以延长泵的使用寿命。

2． 主要部件

1）叶轮：作用是将原动机的机械能传给液体，使液体的静压能和动能均有所提高。

第 1 页 共 5 页 什么是离心泵

什么是离心泵?离心泵(centrifugal pump)是指靠叶轮旋转时产生的离心力来输送液体的泵。

离心泵利用高速旋转的叶轮叶片带动水转动，将水甩出，从而达到输送的目的。水泵在启动前，必须使泵壳和吸水管内充满水，然后启动电机，使泵轴带动叶轮和水做高速旋转运动，水发生离心运动，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水管路。

离心泵有立式、卧式、单级、多级、单吸、双吸、自吸式等多种形式。叶轮内的液体受到叶片的推动而与叶片共同旋转，由旋转而产生的离心力，使液体由中心向外运动，并获得动量增量。

离心泵的基本构造是由八部分组成的，分别是：叶轮，泵体，泵盖，挡水圈，泵轴，轴承，密封环，填料函，轴向力平衡装置。

叶轮是离心泵的核心部分，它转速高输出力大。泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。

2离心泵的起动

离心泵起动及操作

第 2 页 共 5 页 1.起动油离心泵，注意泵轴的转向是否正确。

2.注意转动时有无不正常的声响和振动。

3.注意压力表及真空表读数，起动后当压力表及真空表的读数经过一段时间的波动而指示稳定后，说明泵内已经上液，齿轮油泵进入正常输油作业。

4.在离心泵进入正常输油作业前即自吸(或扫舱)过程中，应特别注意泵内油温升高状况，如果这个过程过长，泵内油温过高，则停泵检查其原因。

5.如果泵内液体温度过高而引起自吸困难，那么可以暂时停机，利用吐出管路中的液体倒流回泵内或向泵体上的加储液口处直接向泵内补充液体，使泵内液体降温，然后起动即可。

6.调节出口控制阀，使压力表读数指到规定区域，避免齿轮油泵在规定区域的下限范围内工作，以防因轴功率过大而引起电动机过载，或因流量过大而使泵产生汽蚀，影响泵的正常运转，使泵激烈振动，发出噪声。输送各种油料时的压力的使用范围。

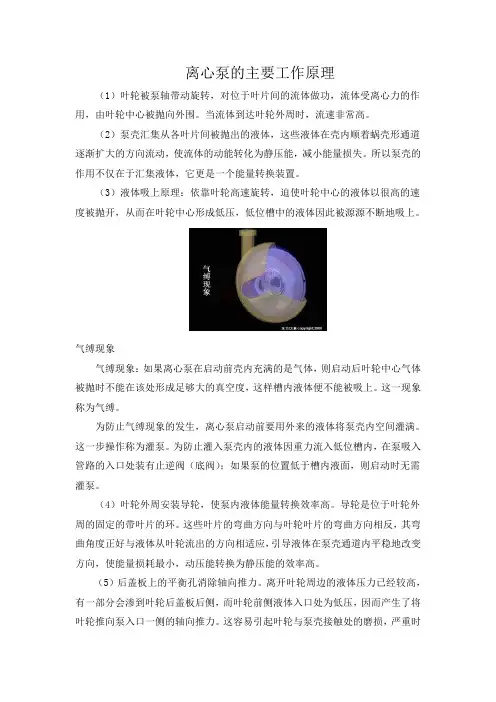

离心泵的主要工作原理

（1）叶轮被泵轴带动旋转，对位于叶片间的流体做功，流体受离心力的作用，由叶轮中心被抛向外围。当流体到达叶轮外周时，流速非常高。

（2）泵壳汇集从各叶片间被抛出的液体，这些液体在壳内顺着蜗壳形通道逐渐扩大的方向流动，使流体的动能转化为静压能，减小能量损失。所以泵壳的作用不仅在于汇集液体，它更是一个能量转换装置。

（3）液体吸上原理：依靠叶轮高速旋转，迫使叶轮中心的液体以很高的速度被抛开，从而在叶轮中心形成低压，低位槽中的液体因此被源源不断地吸上。

气缚现象

气缚现象：如果离心泵在启动前壳内充满的是气体，则启动后叶轮中心气体被抛时不能在该处形成足够大的真空度，这样槽内液体便不能被吸上。这一现象称为气缚。

为防止气缚现象的发生，离心泵启动前要用外来的液体将泵壳内空间灌满。这一步操作称为灌泵。为防止灌入泵壳内的液体因重力流入低位槽内，在泵吸入管路的入口处装有止逆阀（底阀）；如果泵的位置低于槽内液面，则启动时无需灌泵。

（4）叶轮外周安装导轮，使泵内液体能量转换效率高。导轮是位于叶轮外周的固定的带叶片的环。这些叶片的弯曲方向与叶轮叶片的弯曲方向相反，其弯曲角度正好与液体从叶轮流出的方向相适应，引导液体在泵壳通道内平稳地改变方向，使能量损耗最小，动压能转换为静压能的效率高。

（5）后盖板上的平衡孔消除轴向推力。离开叶轮周边的液体压力已经较高，有一部分会渗到叶轮后盖板后侧，而叶轮前侧液体入口处为低压，因而产生了将叶轮推向泵入口一侧的轴向推力。这容易引起叶轮与泵壳接触处的磨损，严重时还会产生振动。平衡孔使一部分高压液体泄露到低压区，减轻叶轮前后的压力差。但由此也会引起泵效率的降低。

（6）轴封装置保证离心泵正常、高效运转。离心泵在工作是泵轴旋转而壳不动，其间的环隙如果不加以密封或密封不好，则外界的空气会渗入叶轮中心的低压区，使泵的流量、效率下降。严重时流量为零——气缚。通常，可以采用机械密封或填料密封来实现轴与壳之间的密封。

离心泵工作原理

离心泵原理,泵工作原理,泵原理

离心泵原理

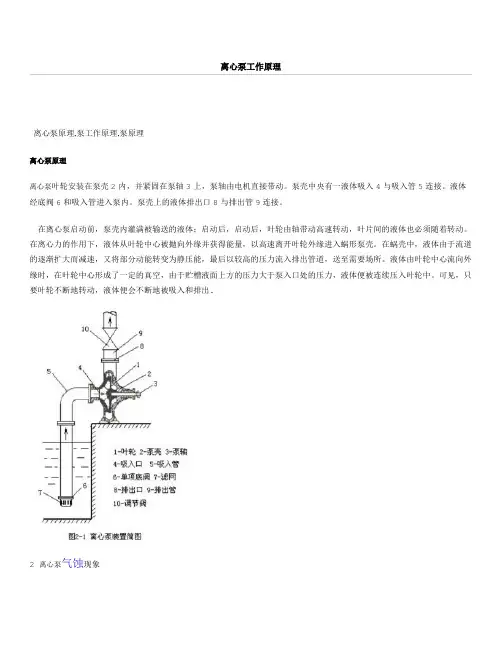

离心泵叶轮安装在泵壳2内，并紧固在泵轴3上，泵轴由电机直接带动。泵壳中央有一液体吸入4与吸入管5连接。液体经底阀6和吸入管进入泵内。泵壳上的液体排出口8与排出管9连接。

在离心泵启动前，泵壳内灌满被输送的液体；启动后，启动后，叶轮由轴带动高速转动，叶片间的液体也必须随着转动。在离心力的作用下，液体从叶轮中心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。在蜗壳中，液体由于流道的逐渐扩大而减速，又将部分动能转变为静压能，最后以较高的压力流入排出管道，送至需要场所。液体由叶轮中心流向外缘时，在叶轮中心形成了一定的真空，由于贮槽液面上方的压力大于泵入口处的压力，液体便被连续压入叶轮中。可见，只要叶轮不断地转动，液体便会不断地被吸入和排出.

2 离心泵气蚀现象 当泵壳内存有空气，因空气的密度比液体的密度小得多而产生较小的离心力。从而，贮槽液面上方与泵吸入口处之压力差不足以将贮槽内液体压入泵内，即离心泵无自吸能力，使离心泵不能输送液体，此种现象称为“气缚现象”。

为了使泵内充满液体，通常在吸入管底部安装一带滤网的底阀，该底阀为止逆阀，滤网的作用是防止固体物质进入泵内损坏叶轮或防碍泵的正常操作。

二、离心泵的主要部件

离心泵主要部件有叶轮、泵壳和轴封装置。

1 离心泵叶轮

离心泵叶轮的作用是将原动机的机械能直接传给液体，以增加液体的静压能和动能主要增加静压能。

叶轮一般有6~12片后弯叶片。

叶轮有开式、半闭式和闭式三种，如图2－2所示。

开式叶轮在叶片两侧无盖板，制造简单、清洗方便，适用于输送含有较大量悬浮物的物料，效率较低，输送的液体压力不高；半闭式叶轮在吸入口一侧无盖板，而在另一侧有盖板，适用于输送易沉淀或含有颗粒的物料，效率也较低；闭式叶轮在叶轮在叶片两侧有前后盖板，效率高，适用于输送不含杂质的清洁液体。一般的离心泵叶轮多为此类。
