ph计 维护 保养 标准

PH计维护保养、操作SOP 编号： SOP-SB016-00 页 码： 1\4

版本号：01 修订号：00 机密等级： 秘密

1. 目的

规范pH计使用、维修保养，特制定被规程。

2. 范围

适用于pH计的使用、维修保养。

3. 职责

3.1. 质量管理部：负责本规程的起草、修订和执行。

3.2. 质量管理部QC：负责本规程的实施。

3.3. 总经理：负责本规程的批准。

4. 定义

无

5. 引用标准

无

6. 材料

6.1. 仪器设备

无

6.2. 器械、用具

无

6.3. 其他

无

7. 流程图

无

8. 内容

8.1. 开机前的准备

8.1.1. 将电极杆旋入电极座内；把电极夹安装在电极杆上。 起草人 起草日期

颁发部门 质量管理部 审核人 审核日期

批准人 批准日期

生效日期

分发清单

研发部[ ]质量管理部[ ]

综合管理部[ ]生产管理部[ ]

市场销售部[ ]财务部[ ] 资料整理

8.1.2. 把E201C复合电极安装在电极夹上，并把电极插头插在电极插座上。

8.1.3. 将pH复合电极下端的电极保护套拔下，并且拉下电极上端的橡皮套，使其露出上端小孔。

8.1.4. 用蒸馏水清洗电极。

8.1.5. 打开电源。

8.2. 仪器的标定

8.2.1 将“选择钮”拨至pH档；“斜率”旋钮顺时针旋到底；“温度” 旋钮旋至溶液的温度值。

8.2.2. 用蒸 馏水清洗电极，然后将电极插入pH=6.86（25℃）的标准缓冲溶液中，待读数稳定后调节“定位”旋钮至该溶液在当时温度下的pH值（当时温度下的pH值可查附录）。

8.2.3. 用蒸馏水清洗电极后将电极插入pH=4.00或pH=9.18的标准缓冲溶液中（根据被测溶液的酸碱性确定选择哪一种缓冲溶液。如果被测溶液呈酸性则选pH=4.00的溶液；如果被测溶液呈碱性，则选pH=9.18的缓冲溶液），待读数稳定后调节“斜率”旋钮至该溶液在当时温度下的pH值（当时温度下的pH值可查附录）。

ph计使用注意事项及维护保养

使用ph计时需要注意以下几点：

1. 清洁：在使用之前，需要确保ph计的电极和玻璃浸没部分是干净的。可以使用纯净水将玻璃浸没部分轻轻清洗，避免使用刷子或尖锐物品刮擦电极，以免损坏。

2. 校准：在开始使用之前，需要对ph计进行校准。校准的方法根据不同品牌和型号的ph计可能会有所不同，通常使用标准缓冲液进行校准。校准过程中需要按照说明书上的指导进行操作，确保准确性。

3. 测量：在测量时，需要注意将ph计的电极完全浸没在待测液体中，保持电极稳定不动，避免空气泡和悬浮物粘附在电极上，影响测量结果。

4. 温度补偿：一些ph计可以进行温度补偿。在测量温度较高（超过室温）或较低（低于室温）的液体时，需要使用温度探头对温度进行测量，并进行相应的温度补偿调整。

5. 储存：使用后，需要将ph计洗净并将电极保持湿润。一般来说，可以用纯净水或ph 4.0缓冲液浸泡电极，避免浸泡在盐水或脱离剂中。同时，维护好ph计的外壳，避免撞击和磕碰。

6. 定期校正：ph计的准确性会随时间的推移而下降，因此建议定期校正ph计。校正频率根据使用频率和要求的准确性来确定，一般建议每3-6个月校正一次。

7.避免使用过程中的压力变化：在使用过程中，避免电极接触到过高或过低的压力，以免损坏电极。 8. 避免接触强酸和强碱：强酸和强碱会对ph计电极造成损坏，因此尽量避免接触这些物质。

9.禁止拔插电极：在测量过程中，不要随意拔插电极，以免损坏电极连接线。

10. 定期维护：定期清洁电极，校准仪器，并按照说明书进行保养和维修，以确保ph计的准确性和使用寿命。

总之，正确使用和维护ph计是保证其准确性和可靠性的关键。遵循以上注意事项，可以延长ph计的使用寿命，并获得更加准确可靠的测量结果。

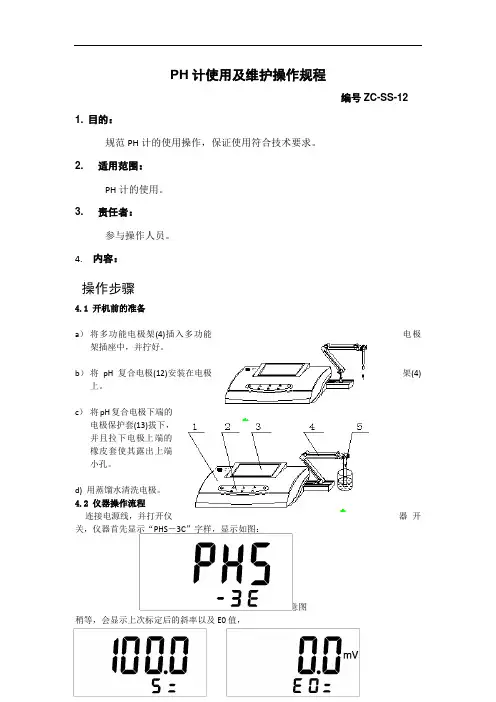

PH计使用及维护操作规程

编号ZC-SS-12

1. 目的：

规范PH计的使用操作，保证使用符合技术要求。

2. 适用范围：

PH计的使用。

3. 责任者：

参与操作人员。

4. 内容：

操作步骤

4.1 开机前的准备

a） 将多功能电极架(4)插入多功能电极架插座中，并拧好。

b） 将pH复合电极(12)安装在电极架(4)上。

c） 将pH复合电极下端的电极保护套(13)拔下，并且拉下电极上端的橡皮套使其露出上端小孔。

d) 用蒸馏水清洗电极。

4.2 仪器操作流程

连接电源线，并打开仪器开关，仪器首先显示“PHS－3C”字样，显示如图：

5. 仪器开机时型号显示示意图

稍等，会显示上次标定后的斜率以及E0值，

6.

仪器显示电极斜率示意图

仪器显示电极E0示意图

然后进入测量状态，显示当前的电位值或者pH值，如图：

7.

8.

9.

10.

11.

仪器显示当前电位值示意图 仪器显示当前pH值示意图

其中显示屏上方为当前的电位值或者pH值，下方为设定的温度值。

在测量状态下，按“mV/pH”键可以切换显示电位以及pH值；按“温度”键设置当前的温度值；按“定位”或“斜率”键标定电极斜率，简要的操作流程见下图：

仪器操作流程示意图

如果仪器接上温度电极时，将温度电极放入溶液中，此仪器显示的温度数值为自动测量

1、为了保护和更好的使用仪器，每次开机前，请检查仪器后面的电极插口，必须保证它们连接有测量电极或者短路插，否则有可能损坏仪器的高阻器件。

2、仪器不使用时, 短路插头也要接上，以免仪器输入开路而损坏仪器。

3、为了保证仪器的测量精度，建议用户开机预热0.5h后进行测1、用户使用自己的标准缓冲溶液（非常规标准缓冲溶液）标定电极时，必须事先知道此标准缓冲溶液在标定温度区的标称pH值。

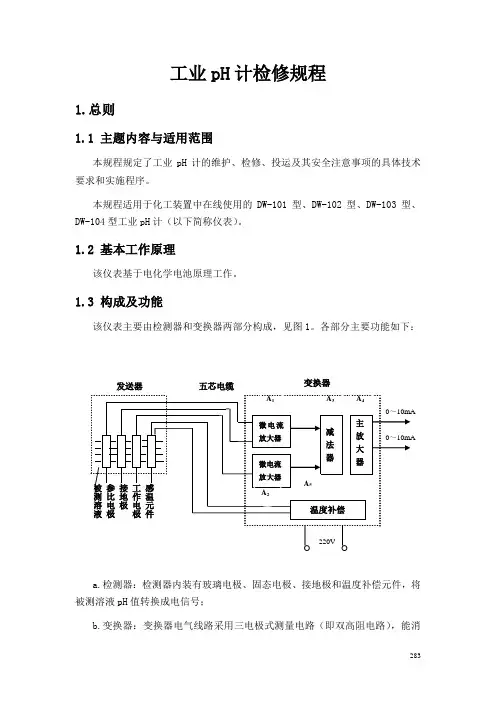

283 工业pH计检修规程

1.总则

1.1 主题内容与适用范围

本规程规定了工业pH计的维护、检修、投运及其安全注意事项的具体技术要求和实施程序。

本规程适用于化工装置中在线使用的DW-101型、DW-102型、DW-103型、DW-104型工业pH计（以下简称仪表）。

1.2 基本工作原理

该仪表基于电化学电池原理工作。

1.3 构成及功能

该仪表主要由检测器和变换器两部分构成，见图1。各部分主要功能如下：

a.检测器：检测器内装有玻璃电极、固态电极、接地极和温度补偿元件，将被测溶液pH值转换成电信号；

b.变换器：变换器电气线路采用三电极式测量电路（即双高阻电路），能消微电流放大器

微电流

放大器

温度补偿 减

法

器 主

放

大

器 发送器 五芯电缆

220V O O0～10mA

0～10mA 变换器

感温元件 工作电极 接地极 参比电极 被测溶液 A1 A3 A4

A5

A2

284 除大地回路漏电流引起的测量误差，三线式温度补偿电路可减小温度附加误差。变换器将检测器产生的电信号放大并转换成和pH值成正比的0～10mV或0～10

mA信号，并在指示表上指示出被测溶液的pH值。

1.4 主要技术性能及规格

1.4.1 主要技术性能指标

测量精确度：0.1pH

稳定性：±0.1pH／24h

响应时间：T95≤3s

1.4.2 主要规格

DW-101型（配流通式检测器）

DW-102型（配流通式检测器）

DW-103型（配沉入式检测器）

DW-104型（配插入式检测器）

量程：2～12 pH输出信号， 0～10mV DC或0～10mA DC(负载电阻＜1.5千欧)

1.4.3 其他

环境温度：-10～50℃

供电电源：220±33V AC，50±2.5Hz

消耗功率：＜3W

被测溶液温度：

普通型为0～60℃

303型玻璃电极为20～90℃，高温可消毒电极可经受125℃的高温冲击

被测溶液的压力：
