模具制造技术

塑料模具实训指导

及

实训报告

班 级：

姓名：

班级序号： 学号：

长江职业学院工学院

2010年10月

目 录

概述 …………………………………………………………………………1

第1部分 注塑模具拆装 …………………………………………………2

1.1 拆装用工具和模具 ……………………………………………………2

1.2 拆装任务 ………………………………………………………………2

1.3 拆装步聚 ………………………………………………………………3

1.4 注意事项 ………………………………………………………………5

1.5 实训报告 ………………………………………………………………5

第2部分 注塑成型生产实验 ……………………………………………6

2.1 实验用原料、设备、模具和工具 ……………………………………6

2.2 实验任务 ………………………………………………………………6

2.3 实验步聚 ………………………………………………………………7

2.4 实训报告 ………………………………………………………………7

实训报告（一） ……………………………………………………………8

实训报告（二）……………………………………………………………14

实训报告（一、二）…………………………………………………………16

附页：XSWXJ-001仿真注塑成形机操作说明……………………17

概 述

塑料模具实训是模具设计与制造专业的一门实践性很强的专业知识及技能训练环节，是培养高技术应用水平人才的专业实践课。

目的 在学习《塑料成型工艺与模具设计》这门理论课程中穿插进行。通过模具拆装，了解典型塑料模具的结构和动作原理；通过注塑成型生产实验，熟悉注塑机的结构和工作原理，了解注塑成型中各工艺参数的重要性；通过该实践环节，增强学生的感性认识，锻炼学生的实践动手能力，提高分析问题解决问题的能力，为理论课的学习和工作奠定实践基础。

1 《模具制造技术》复习题

一．填空题

1.在金属切削机床上切削工件时，_刀具_与_工件之间的相对运动称为切削运动。

2.主运动是指消耗功率最大，速度最高切削运动。

3.工件上的加工表面包括已加工表面，待加工表面，过渡表面

4.切削用量指切削速度，进给量，背吃刀量。

5.切削加工时，切屑沿其流出的表面是刀具的_前刀面____。

6.横向进给车削工件时，实际工作前角γoe 增大 。

7.铣削时，铣刀旋转是_主__运动，工件沿进给方向相对于铣刀的运动是进给运动。

8.外圆车削时，如刀具安装高度高于工件轴线，则工作前角_增大_，工作后角_减小_。

9.已知切削参数ƒ、asp、和主偏角κr则切削层公称横截面积AD= AD=ƒ*asp _；切削层公称厚度hD= hD=ƒ/sinκr。

10.过切削刃上选定点作切削刃切线，此切线与该点的切削速度向量组成的平面称为_切削平面。

11.麻花钻刀柄的作用是_装夹钻头和传递动力。

12.对于多齿刀具，当刀具每转过一个齿，工件和刀具在进给运动方向上的相对位移量就称为_每齿进给量。

13.对于旋转类刀具，基面就是过切削刃上选定点并包含刀具旋转轴线通过切削平面的平面。

14.麻花钻由刀体、颈部、刀柄三部分组成。

15.刀具角度的作用是确定切削刃和刀具前后面的空间位置 。

16.以外圆车刀为例，确定车刀主切削刃空间位置的角度有_主偏角和刃倾角。确定车刀前面与后面空间位置的角度有___前角___和___后角___。

17.斜角切削是指刀具主切削刃的刃倾角λs≠0的切削。

18.在外圆纵车中，当κr＜90º，λs=0º时，切削层的截面形状为平行四边形，当κr=90º时，切削层的截面形状为_矩形_。

19.在正交平面参考系中，正交平面垂直于_主切削刃或其_切线_在基面上的投影。

20.外圆车削中，当刀尖在主切削刃上为最低点时，刃倾角λs为_负_值，当刀尖在主切削刃上为最高点时，刃倾角λs为_正_值。 2 21.过渡表面是指切削刃正在切削着的表面，是切削过程中不断改变的表面。

咸宁职业技术学院

《模具制造技术》试题A答案

一、 填空题：（每空1分，共20分）

1、工艺规程是指规定产品和零件制造工艺过程和操作方法 的工艺文件。

2、型腔的冷挤压加工分为封闭式冷挤压和开式冷挤压 两种形式。

3、研磨导套常出现的缺陷是“喇叭口”（孔的尺寸两端大中间小）。

4、模座的加工主要是 平面 和 孔 的加工。为了使加工方便和容易保证加工要求，在个工艺阶段应先加工 平面 ，后加工

孔 。

5、修整成型砂轮的方法有两种：即用挤压轮修整成型砂轮，用金刚石 修整。

6、装配好的推杆及复位杆，当模具处于闭合状态时，推杆顶面应高出 型面

0.05-0.10 mm，复位杆端面应低于分型面0.02-0.05 mm。

7、电火花线切割加工是通过工具电极 和 工件电极 之间脉冲放电时电腐蚀作用，对工件进行加工。常用 钼丝 作为电极，且接在脉冲电源的正极。

8、铰孔适用于中小尺寸的孔的精加工，而镗孔适用 大尺寸 的孔的加工。

二、 选择题（每题2分，共20分）

1、轴类零件在一台车床上车端面、外圆和切断。此时工序为

（ A ）。

A一个 B两个 C三个 D四个

2、下列不属于型腔加工方法的是 （ B ）。

A电火花成形 B线切割 C普通铣削 D数控铣削

3 、下列不属于平面加工方法的是 （ D ）

A刨削 B磨削 C铣削 D铰削

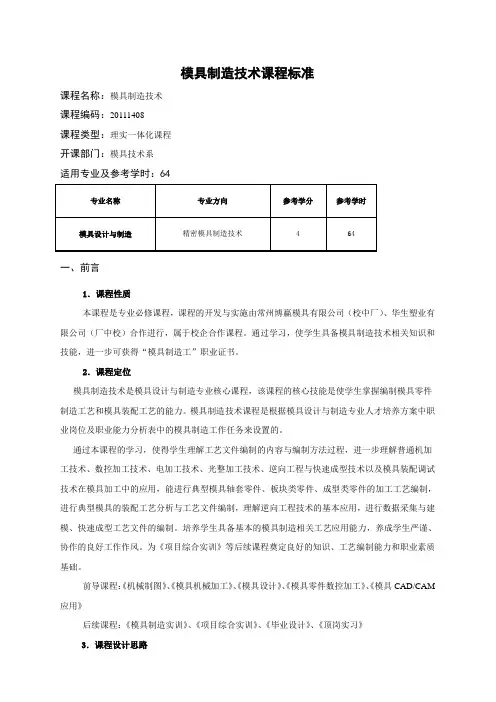

模具制造技术课程标准

课程名称：模具制造技术

课程编码：20111408

课程类型：理实一体化课程

开课部门：模具技术系

适用专业及参考学时：64

专业名称 专业方向 参考学分 参考学时

模具设计与制造 精密模具制造技术 4 64

一、前言

1．课程性质

本课程是专业必修课程，课程的开发与实施由常州博赢模具有限公司（校中厂）、华生塑业有限公司（厂中校）合作进行，属于校企合作课程。通过学习，使学生具备模具制造技术相关知识和技能，进一步可获得“模具制造工”职业证书。

2．课程定位

模具制造技术是模具设计与制造专业核心课程，该课程的核心技能是使学生掌握编制模具零件制造工艺和模具装配工艺的能力。模具制造技术课程是根据模具设计与制造专业人才培养方案中职业岗位及职业能力分析表中的模具制造工作任务来设置的。

通过本课程的学习，使得学生理解工艺文件编制的内容与编制方法过程，进一步理解普通机加工技术、数控加工技术、电加工技术、光整加工技术、逆向工程与快速成型技术以及模具装配调试技术在模具加工中的应用，能进行典型模具轴套零件、板块类零件、成型类零件的加工工艺编制，进行典型模具的装配工艺分析与工艺文件编制，理解逆向工程技术的基本应用，进行数据采集与建模、快速成型工艺文件的编制。培养学生具备基本的模具制造相关工艺应用能力，养成学生严谨、协作的良好工作作风。为《项目综合实训》等后续课程奠定良好的知识、工艺编制能力和职业素质基础。

前导课程：《机械制图》、《模具机械加工》、《模具设计》、《模具零件数控加工》、《模具CAD/CAM应用》

后续课程：《模具制造实训》、《项目综合实训》、《毕业设计》、《顶岗实习》

3．课程设计思路 本课程内容设计重在培养学生编制模具零件制造工艺和模具装配工艺的能力，围绕模具制造与装配的特点和能力要求，通过具体模具零件的普通加工、数控加工、电加工、光整加工等技能入手。依据模具零件的制造和模具装配过程设置项目课程要求，组织学生完成各项目模具零件的制造和模具装配，培养学生实践动手能力。
