悬挑式脚手架施工方案

  • 格式：docx
  • 大小：13.32 KB
  • 文档页数：6

悬挑式脚手架施工方案

一、工程概况

本工程为某大型商业综合体，建筑高度100米，共25层。根据施工现场需求，需采用悬挑式脚手架进行施工。工程地处繁华地段，施工周期紧张，安全要求高，因此，合理的施工方案至关重要。

二、施工准备

1.材料准备：选用国标优质钢管、扣件、脚手板等材料，确保脚手架的稳定性和安全性。

2.人员准备：选拔经验丰富的施工队伍，进行专业培训，提高施工技能和安全意识。

3.技术准备：熟悉相关规范，制定详细的施工方案，确保施工过程中的顺利进行。

三、施工工艺

1.悬挑梁安装：在楼板预留孔洞处安装预埋件，然后安装悬挑梁，确保悬挑梁的稳定性和承载能力。

2.脚手架搭设：按照设计方案，从底层开始逐层搭设脚手架，严格控制立杆、横杆、斜杆的间距，确保脚手架的整体稳定性。

3.防护措施：在脚手架外侧设置安全防护网，内侧设置踢脚板，防止施工过程中物品掉落伤人。

4.施工平台：在脚手架平台上铺设密实的脚手板，确保施工人员操作安全。

5.升降通道：在脚手架一侧设置升降通道，方便施工人员上下。 四、施工安全措施

1.安全培训：对所有施工人员进行安全培训，提高安全意识，掌握安全操作技能。

2.安全检查：定期进行安全检查，发现问题及时整改，确保施工安全。

3.防护设施：按照规范要求，设置安全防护设施，如安全网、安全带等。

4.应急预案：制定应急预案，应对突发事件，确保施工人员生命安全。

五、施工进度安排

1.施工前期：进行施工准备，包括材料、人员、技术等方面的准备。

2.施工中期：按照设计方案，进行脚手架的搭设和施工。

3.施工后期：进行脚手架的拆除和场地清理。

六、施工质量控制

1.材料质量：选用优质材料，确保脚手架的稳定性和安全性。

2.施工工艺：严格按照设计方案和规范要求进行施工，确保施工质量。

3.质量检查：定期进行质量检查，发现问题及时整改，确保施工质量达到要求。

七、施工验收

1.施工完成后，组织专业验收队伍进行验收。 2.验收合格后，交付使用。

3.对验收中发现的问题，及时整改，确保工程顺利进行。

本工程采用悬挑式脚手架进行施工，通过合理的施工方案、严格的施工管理和质量控制，确保了施工安全、质量和进度。在施工过程中，我们积累了丰富的经验，为今后的类似工程提供了宝贵的借鉴。

九、

悬挑式脚手架施工方案是施工现场安全管理的重要组成部分。只有制定合理的方案，严格执行，才能确保施工安全、质量和进度。希望通过本文，为广大施工人员提供一份有益的参考。

喝完了杯中的茶，我看着这份刚刚完成的方案，满意地点了点头。明天，施工队伍就要进场了，希望这份方案能为他们提供有力的支持，让工程顺利进行。

注意事项一：材料的质量把控

解决办法：在材料选购时，一定要选用符合国家标准的钢管、扣件等，不能图便宜买次品。买到材料后，还得自己上手检查，看涂层有没有破损，焊接点牢不牢固。发现有问题的一律退货，不能让一点小瑕疵成为安全隐患。

注意事项二：施工人员的安全培训

解决办法：施工前，必须对每一位工人都进行安全教育培训，不仅是走个过场，得确保他们真的理解并掌握安全操作规程。培训结束后，还得进行实操考核，确保每个人都能熟练使用安全装备，知道在紧急情况下怎么保护自己。 注意事项三：脚手架的搭建规范

解决办法：搭建脚手架时，一定要严格按照设计方案和施工规范来。每一根钢管的连接，每一个扣件的拧紧，都不能马虎。记得检查立杆、横杆、斜杆的间距是否标准，发现偏差要及时调整，不能让任何一处成为潜在的隐患。

注意事项四：施工现场的安全防护

解决办法：施工现场四周必须设置安全警示标志，提醒过往人员注意安全。脚手架外侧的安全网要铺展到位，不能有漏洞，内侧的踢脚板也要安装牢固，防止工具或者材料掉落伤人。

注意事项五：应急预案的制定和执行

解决办法：得提前制定应急预案，针对可能出现的各种突发状况，比如大风、暴雨或者施工事故，都得有应对措施。这些预案不能只写在纸上，要定期进行演练，确保一旦发生紧急情况，所有人都能快速反应，减少损失。

注意事项六：施工进度的合理安排

解决办法：施工进度不能只看重速度，还得考虑安全和质量。要合理分配施工任务，不能让工人疲劳作业，确保他们有足够的休息时间。进度计划要灵活调整，根据实际情况适时调整，不能死脑筋。

注意事项七：施工质量的监控

解决办法：施工过程中，要定期对质量进行检查，不能只看重进度忽略了质量。一旦发现问题，要立即停工整改，不能让质量问题积累，变成大问题。质量监控要形成记录，定期汇总分析，不断改进施工方法。

要点一：施工日志的详细记录

每天的工作结束后，得有人负责把当天的工作情况详细记录下来，包括用了多少材料，完成了哪些部分，遇到了什么问题，怎么解决的。这些记录可是宝贵的资料，以后查起来方便，对工程的整体把控也有帮助。

要点二：现场环境的日常巡查

施工现场得有人定时巡查，看看脚手架有没有哪里松动，安全防护措施是否还完好。尤其是经历过恶劣天气后，更要仔细检查，不能让任何小问题变成大隐患。

要点三：施工设备的定期维护

施工过程中用到的设备，比如升降机、发电机等，得定期进行维护检查。这些设备要是出了问题，那可是会直接影响施工进度和安全的大事，不能忽视。

要点四：施工现场的清洁与整理

施工现场的清洁工作也很重要，不能让垃圾和废料随意堆放。每天结束后，应该把现场清理干净，该回收的回收，该处理的处理，保持现场整洁有序。

要点五：安全文化的培养

要在施工现场培养起一种安全文化，让每个工人都能意识到安全的重要性。可以通过悬挂安全标语、举办安全知识竞赛等方式，提高大家的安全意识。 要点六：信息沟通的及时性

施工现场的信息沟通要及时，一旦发现问题或者有什么新的指令，要立即通知到每一个人。可以通过对讲机、群等方式，确保信息的快速传达。

合集下载

悬挑式脚手架施工方案

悬挑式脚手架施工方案

1 ******悬挑式脚手架施工方案

一、编制依据

1.****住宅楼建筑、结构施工图纸.

2.建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001.

3.实用五金手册.

4.钢结构工程及验收规范GB50205-2001.

5.建筑结构施工手册.

二、工程概况

****1#、2#楼位于********．工程结构为剪力墙结构，地上十一层，地下一层，建筑面积为20000m2．

三、适用范围

本方案适用于****1#、2#楼工程主体四层至屋面阶段的悬挑式脚手架搭设。

四、施工部署

1、施工方案

①本项目计划投入脚手架搭设主要材料为：

Φ48钢管

扣件

竹串片脚手板

密目网

16号槽钢

②进场材料质量必须符合国家标准《GB/T700》中Q235-A钢的规定和 2 《GB15831》的规定，不合格产品严禁入场。

③构配件按品种、规格分类，堆放时应整齐、平稳，堆放场地不得有积水。

④安全所需用具等一应提前到位，经检验合格后才能使用。

2、施工方案

悬挑架由工程四层底板开始悬挑,每四层一挑,悬挑高度为11.6米.四、脚手架的结构设计

1、悬挑式脚手架的设计

⑴架体搭设

按工程平面形状, 无阳台处悬挑钢梁外挑长度为1.3m，选用16号槽钢,有阳台处悬挑钢梁外挑长度为3.9m,应选用6米的槽钢,端部斜拉钢丝绳卸荷,钢梁按架体纵向间距按1.5ｍ布置（立杆纵距），架体横距1.05ｍ，里排立杆间距离外墙皮0.4ｍ，步距1.8ｍ．（图1a、1b、1c）连墙件按3.6ｍ×4.5ｍ布置，用刚性连接横杆对架体进行拉结, 拉结点应从外架的第一步开始进行设置.挑梁和预埋环制作及连墙杆连接如图（图2a、2b、2c、2d）.外侧搭设连续式剪刀撑，满挂密目网．转角处进行特别加固处理，采取螺栓连接或焊接方式用10号槽钢制作构架体，作为立杆的生根点(槽钢与槽钢接口处采用焊接或利用角钢和螺栓固定).整个架体用Ф17(6×19+1)钢丝绳斜拉将悬挑钢梁端部与工程主体拉紧（图3a、b、c）． 3 1.5m1.8m

悬挑脚手架施工方案

悬挑脚手架施工方案

赛克斯首府二期工程

悬

挑

架

施

工

方

案

编制：

审核：

审批：

湖北华盛建设工程有限公司

武汉保利上城项目部

2014年12月20日

目 录

1、工程概况

2、编制依据

3、施工部署

4、施工准备

5、脚手架的搭设及施工工艺

6、脚手架的安全搭设措施及搭设脚手架注意事项

7、脚手架的使用及保养

8、脚手架的拆除

9、脚手架的安全管理

10、脚手架的安全验算

悬挑架施工方案

一、 工程概况

1、工程名称：蓬安县·赛克斯首府6#、7#楼

2、工程地点：四川省南充市蓬安县丝绸街8号

3、结构类型：框架结构

4、建筑面积：约34000平方米，其中地下室约4000平方米，地上约30000平方米。

5、建筑层数：地下2层，局部三层，6#楼地上28层，7#楼地上27层。

6、建筑层高：负三层地下室高度3.7米，负二层地下室3.7米，负一层地下室5.7米；标准层层高均为3m。建筑总高度87.6米

二、 编制依据

2.1《建筑施工安全检查标准》JGJ 59-2011

2.2《建筑施工扣件式钢管脚手架安全技术规范》 JGJ 130-2011

2.3《建筑工程施工质量验收统一标准》 GB 50300-2013

2.4《建筑施工高处作业安全技术规范》（JGJ80-91）

2.5《建筑结构荷载规范》（GB50009-2012）

2.6《混凝土结构设计规范》GB50010-2011

2.7《建筑地基基础设计规范》GB50017-2011

2.8《钢结构设计规范》（GB50017-2003）

2.9施工组织设计及相关国家规范、地方标准《武汉市建设工程安全文明施工标准化指导手册》等技术文件执行。

悬挑式脚手架施工方案[1]

悬挑式脚手架施工方案[1]

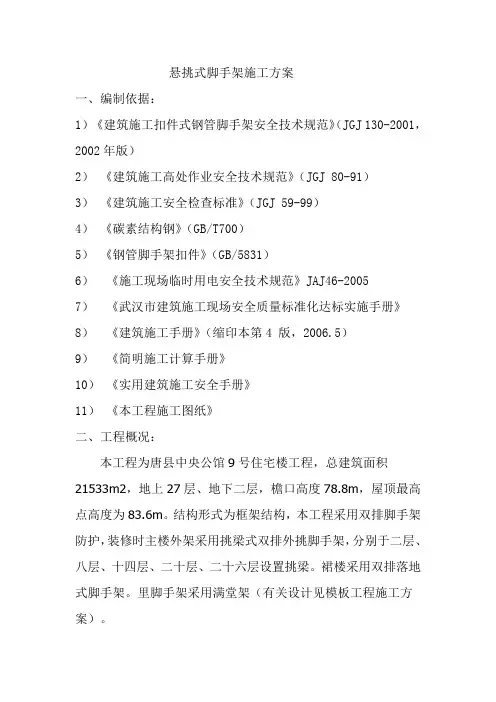

悬挑式脚手架施工方案

一、编制依据：

1） 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2001，2002年版）

2） 《建筑施工高处作业安全技术规范》（JGJ 80-91）

3） 《建筑施工安全检查标准》（JGJ 59-99）

4） 《碳素结构钢》（GB/T700）

5） 《钢管脚手架扣件》（GB/5831）

6） 《施工现场临时用电安全技术规范》JAJ46-2005

7） 《武汉市建筑施工现场安全质量标准化达标实施手册》

8） 《建筑施工手册》（缩印本第4 版，2006.5）

9） 《简明施工计算手册》

10） 《实用建筑施工安全手册》

11） 《本工程施工图纸》

二、工程概况：

本工程为唐县中央公馆9号住宅楼工程，总建筑面积21533m2，地上27层、地下二层，檐口高度78.8m，屋顶最高点高度为83.6m。结构形式为框架结构，本工程采用双排脚手架防护，装修时主楼外架采用挑梁式双排外挑脚手架，分别于二层、八层、十四层、二十层、二十六层设置挑梁。裙楼采用双排落地式脚手架。里脚手架采用满堂架（有关设计见模板工程施工方案）。

三、脚手架构配件的质量标准

3.1钢管：钢管一般采用外径48mm，壁厚3.5mm的3号钢焊接钢管，其化学成份与机械性能符合国家标准《碳素结构钢》（GB／T700）的要求。立杆、纵向水平杆（大横杆）的钢管长度一般为4-6m，横向水平杆（小横杆）一般为1.9-2.3m。钢管应涂防锈漆。

3.2扣件：扣件应符合《钢管脚手架扣件》（GB15831－1995）的规定。扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于5mm。

3.3脚手板；脚手板一般采用竹脚手板或木脚手板，板长3-6m,宽不小于150mm。

3.4脚手架的用途及极限荷载值

脚手架用途为防护用脚手架，其外围满挂密网封闭。

悬挑脚手架施工方案 2

悬挑脚手架施工方案 2

悬挑脚手架施工方案 1悬挑梁：

1.1采用I18工字钢，锚固长度1.70m，楼层预埋ф20U型螺杆，每道钢梁设置ф16钢丝绳作为保险绳。墙外处悬挑1.25m梁根部及外墙内侧处采用3根φ20压环圆钢地锚固定，φ20 U型螺杆在浇楼板砼时预埋，同时采用两根直径18，长1500mmHRB335级钢筋进行加强。第一根圆钢锚固距工字钢末端200,第一根与第二根间距200，第三根圆钢锚固间距离建筑物边沿为100,锚固圆钢与工字钢间采用木楔塞紧。工字钢前端立杆部位需焊接定位钢筋。

悬挑梁侧面图

脚手架预埋U型压环示意图

1.2定距定位：

放样悬挑梁位置并做好标记。悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，悬挑长度应按设计确定。普通主梁悬挑时，立杆直接支承在悬挑梁上，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同；上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁或纵向联粱上焊接150-200mm、外径Φ40mm的钢管或外径Φ25mm的钢筋，立杆套在其外，并同时在立杆下部设置扫地杆。

1.3阳角处理：

槽钢【16φ20压环圆钢地锚固定工字钢I18

槽钢【16工字钢I1816斜拉钢丝绳限位钢筋20可调U型拖φ20压环圆钢地锚可调U型拖16斜拉钢丝绳φ20压环圆钢地锚工字钢I18限位钢筋20 悬挑外架搭设阳角处，如“平面布置图”与“立面示意图1”中所示施工，除去45度角倾斜的工字钢为4m外，其余工字钢皆为3m长，槽钢与工字钢之间采取双面平焊，焊缝为二级,阳角处挂两道16斜拉钢丝绳。当板面标高有变化时，按“立面示意图2”中所示进行处理。

4.2立杆：内立杆距外墙边300mm,立杆横距900、纵距1200、步距1800。相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6m杆和3m杆相互错开。

在安装施工升降机位置，需在梯笼两侧架设一道立杆，并根据局标化要求，设置“Z”字型加强杆，保证架体的稳定性。
