各型号汽车起重机尺寸参数表
尺寸参数 单位 QY8B.5
整机全长 mm 9450
整机全宽 mm 2400
整机全高 mm 3180
重量参数
行驶状态整机质量 kg 10490
前轴轴荷 kg 2800
后轴轴荷 kg 7690
发动机型号 XZJ5103JQZ8D89(国Ⅲ)
发动机额定功率 kW/(r/min) 105/2500
发动机额定扭矩 N.m/(r/min) 500/1600
行驶参数
最高行驶速度 km/h 75
最小转弯直径 mm 16000
最小离地间隙 mm 260
接近角 ° 29
离去角 ° 11 最大爬坡能力 % 28
百公里油耗 L 25.5
主要性能参数
最大额定总起重量 t 8
最小额定幅度 m 3
转台尾部回转半径 m 2.254
最大起重力矩 KN.m 245
基本臂 m 8.2
最长主臂 m 19
最长主臂＋副臂 m 25.3
支腿纵向距离 m 3.825
支腿横向距离 m 4.18
工作速度参数
起重臂变幅时间 s 28
起重臂全伸时间 s 31 最大回转速度 r/min 2.8
主起升机构单泵/双泵合流（单绳） m/min 53/110
尺寸参数 单位 QY12B.5
整机全长 mm 10200
整机全宽 mm 2500
整机全高 mm 3200
重量参数
行驶状态整机质量 kg 16000
前轴轴荷 kg 6000
后轴轴荷 kg 10000
动力参数
发动机型号 6C215、WD415.21、SC8DK230Q3
发动机额定功率 kW/(r/min) 158/2200、155/2200、170/2200
790/1400、820/1400、830/1400 发动机额定扭矩 N.m/(r/min)
最高行驶速度 km/h 68、75
最小转弯直径 mm 18000 最小离地间隙 mm 260
接近角 ° 21
起重机规格型号
公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08] 起重机规格、型号、起重重量、起重高度
D1100型最大起重量：63T;最大臂长/最大起重量:80M/9.5T;
起升高度：220M。
M600D型最大起重量：32T/22.5M;最大臂长/最大起重量:45.8M/14.5T ;
起升高度：52-95.6M;内爬250/500M。
M125/75型最大起重量：50T;最大臂长/最大起重量:70M/8.5T ;
起升高度:90M。
K80/115型最大起重量：32T;最大臂长/最大起重量:70M/11.5T ;
起升高度：105.6M。
MC480M25型最大起重量：25T;最大臂长/最大起重量:74.9M/3T ;
起升高度：80M。
K50/50型、C7050型、C7050B型最大起重量:20T；起升高度（固定/行走）:78.4M/79.7M；最大臂长/最大起重量:70M/5T。
STT293型最大起重量：18T;最大臂长/最大起重量:74M/2.7T 。
QTZ7520型最大起重量：16T;最大臂长/最大起重量:75M/2T 。
ST7022型、ST7027型、HK40/27型、ST7030型、MC30012型最大起重量：12-16T；最大臂长/最大起重量70M/2.2T、2.7T、3.0T。
HK40/21B型最大起重量：16T；起升高度（固定/行走/附着）45.7M/50.6M/153.7M；最大臂长/最大起重量70M/2.1T。
K30/21型(市场租赁价格：5.3-6.5万元/月)
最大起重量：12T；起升高度（固定/行走/附着）45.7M/50.6M/153.7M；最大臂长/最大起重量70M/2.1T H3/36B型(市场租赁价格：4.6-5.5万元/月)
最大起重量：12T；起升高度（固定/行走/附着/内爬）51.7M/56.5M/195M/45.6M；最大臂长/最大起重量60M/3.6T.
LD型电动单梁起重机具有结构合理，整机刚性强的特点。整机与CD1型、MD1 型电动葫芦配套使用，是一种轻小型的起重机械。其起重量为1t-20t。跨度为7.5-
28.5m。工作级别为A3-A4,工作环境温度为-25℃~40℃.
本产品广泛用于工厂、仓库、料场等不同场合吊运货物，禁止在易燃、易爆、腐蚀
性介质环境中使用。本厂品设有地面和操纵室两种操作形式。操作室有开式、闭式
两种，可根据实际情况分别为左或右面安装两种形式，入门方向有侧面及断面两种，
以满足用户在各种不同需要的情况下进行选择。
起
重
量
t
Li
fti
ng
w
ei
gh
t 跨
度
m
s P
a n 起重机总
重(t) Total
weight 最大轮压
(t) max.wheel oressure 最小轮压(t)
min.wheel
oressure 基本尺寸(mm) basicsize
地
操
gro
un d
op
era
tio
n 空操
air
oper
atio n 地操
grou
nd
oper
atio
n 空操
air
oper
atio n 地操
grou
nd
oper
atio
n 空操
air
oper
ation h1 B W I1 I2 h H
1
1 7
.
5 1.6
5 2.05 1.08 1.38 0.40 0.4. 55
0 25
00 20
00 796 12
74 8
1 0 4
9
0
8 1.6
9 2.09 1.09 1.39 0.41 0.41
8
.
5 1.7
4 2.14 1.10 1.40 0.42 0.42
9 1.7
9 2.19 1.12 1.42 0.44 0.44
9 .
5 1.8
3 2.23 1.13 1.43 0.45 0.45
1
0 1.8
8 2.28 1.14 1.44 0.46 0.46
1
0
.
5 1.9 2 2.32 1.15 1.45 0.47 0.47
第 1 页 共 10 页 起重机械的安全知识

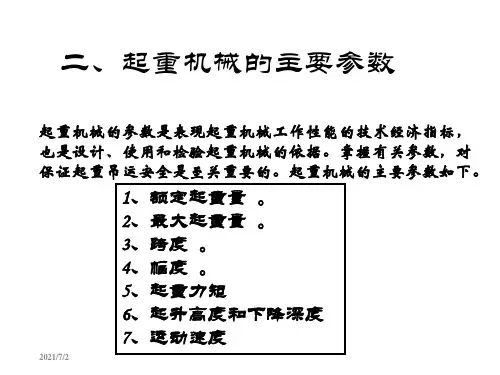

（一）起重机械的主要参数
起重机械的主要参数是表征起重机械性能特征的指标，也是设计和选择起重机械的基本技术依据，也是起重机械安全技术要求的重要依据。起重机械的主要参数有：起重量、跨度、轨距、基距、幅度、起重力矩、起重倾覆力矩、最大轮压、起升高度和下降深度、运行速度、起重机工作级别、起重特性曲线等。其中，起重机工作级别是考虑起重量和时间的利用程度以及工作循环次数的工作特性，它是按起重机利用等级(整个设计寿命期内，总的工作循环次数)和载荷状态划分的。
（二）起重机械的安全保护装置
1、位置限制与调整装置
（1）上升极限位置限制器
当起升机构上升，吊具超越工作高度范围仍不停止，就会发生吊具顶到上方支承结构，从而造成拉断钢丝绳并使吊具坠落的事故。采用上升极限限制器并保持其有效，可防止这种过卷扬事故。所以《起重机械安全规程》规定，凡是动力驱动的起重机，其起升机构(包括主副起升机构)，均应装设上升极限位置限制器。其常见型式有重锤式和螺杆(或蜗轮蜗杆)式两种。重锤式上升极限位置限制器是悬挂在吊具上方，吊具超越工作高度碰到位置限制器后，触发一个电气开关，使系统停止工作。螺杆式限位器的结构，是由卷筒轴端连接，引出运动关系和尺寸范围，通过与螺母一起的撞头，去触发开关触头来断开电路的。 第 2 页 共 10 页 （2）运行极限位置限制器
起重机小车或大车工作运行到行程的极限位置时，应停止运行，否则车体将与轨端止挡和缓冲器碰撞，损伤起重机或轨道的支承系统(如厂房等)，并可能造成设备和人身事故。所以，凡是动力驱动的起重机，其运行极限位置都应装设运行极限位置限制器。行程限制器一般由一个行程开关和触发开关的安全尺构成。
（3）缓冲器
起重机缓冲器一般在下述几种情况下起作用：起重机运行至行程终点附近时，有时因速度较大，越过行程开关后不能立刻停止；当行程开关失灵操作又失误时，起重机将会以原有的运行速度冲向行程终点；此外，如在同一跨厂房内装设两台或更多的桥式起重机，在工作中有很多相撞的机会。这时，起重机运行动能将能通过碰撞造成本身或其支承结构损伤，甚至导致人身事故。所以，《起重机械安全规程》要求，桥式、门式起重机、装卸桥，以及门座起重机或升降机等都要装设缓冲器。起重机常用的缓冲器有实体式缓冲器、弹簧缓冲器和液压缓冲器。
