再生骨料标准

再生骨料标准

2.1 国际材料与结构研究实验联合会（RILEM）再生骨料标准

欧洲国家由于自身国土面积相对狭小，自然资源有限，十分注重资源的再生循环利用。在现行的欧盟标准EN 12620:2002《混凝土骨料》中将回收再生作为骨料的来源之一，并明确规定了“再生骨料”的定义为“通过加工处理已在建设施工中使用过的无机材料获得的骨料”。该标准对再生骨料与其它骨料的相关技术指标统一规定。据悉，欧盟标准化委员会（CEN）已经计划制定针对再生骨料的欧盟（EN）标准。

特别值得一提的是，总部位于法国的国际结构与材料实验室联合会（RILEM）从20世纪80年代起先后提出了三项专项工作：TC 37－DRC“混凝土的拆除与回收利用” 、TC 121—DRG“混凝土和灰浆的拆除和再利用指南”和TC 198－URM“再生材料的使用”。在国际同仁的共同努力下，最终都完成了在欧洲，乃至国际范围内都极具影响力的专题研究报告。其中TC 121—DRG在1993年10月召开的RILEM第三届混凝土与灰浆拆除与再利用研讨会上提出了《使用再生骨料的混凝土标准》的草案，并进行讨论。会后依据

征集的意见，对本标准进行了相关修订，本标准于1994年发布为RILEM的推荐性标准。本标准至今仍为欧洲乃至世界在该领域最有影响力的标准之一，也是欧洲各国制定相关标准的主要参考依据。

2.2 英国再生骨料技术标准

早在1985年，英国就制定颁布了英国标准BS 6543:1985《工业副产品及建筑与民用工程废弃物的利用》。该标准涵盖了在道路和建筑施工中产生的拆除废弃物和其它废弃物的使用，并建议将破碎后的混凝土大量用于道路基层的建设，甚至在原则上允许素混凝土和碎砖，在满足最小强度要求的前提下，作为混凝土骨料使用。这堪称英国建筑垃圾再生利用史上的一个里程碑。

之后，英国建筑科学研究院（BRE）通过数年研究，研制出一系列建筑垃圾分级评估、再利用质量控制等技术规范标准，并已成功地付诸实践。其中最具代表性的是Digest 433《再生骨料》，该标准将通过在混凝土生产过程中未凝结的残余新拌混凝土净化处理后获得的骨料视为天然骨料，不纳入标准涉及的对象。再生骨料按照来源以及砖块质量含量，分为I级、II级和

III级，并进行相应的规定。对再生骨料的使用条件、性能指标、应用范围、质量要求、试验方法等进行了全面而详尽的规定。

2.3 德国再生骨料技术标准

第二次世界大战之后，德国已经有了将废砖经破碎后作为混凝土材料使用的经验，是较早开始对废混凝土进行再生利用研究的国家之一。但在20世纪80年代中期以前，在德国是不允许使用再生骨料制备普通混凝土的。但随着相关研究的不断深入，技术的进步，更重要的是相关标准规范的出台，这一屏障已被突破。直接针对建筑垃圾资源化的关键标准包括：德国钢筋委员会1998年8月提出的《在混凝土中采用再生骨料的应用指南》和德国国家标准DIN 4226-100：2002-02《砂浆和混凝土用骨料 第100部分：再生骨料》。特别值得一提的是，后者作为专门针对再生骨料的技术标准，其科学性和先进性在世界范围内获得一致认可，并成为欧盟标准化委员会（CEN）拟制定再生骨料相关欧盟标准的主要参考。

2.4 日本再生骨料技术标准

日本很早就开始着手关于建筑垃圾再生骨

料标准的制定工作。早在1977年就由日本建筑业协会（BCSJ）提出建议标准《再生骨料和再生骨料混凝土的使用标准》，并在第4章中定义了部分重要术语，包括：原混凝土、再生骨料和再生骨料混凝土。尽管本标准中的大部分内容与其它国家的混凝土标准规范差异不大，但其中有一定数量专门针对再生骨料的详细规定。例如规定了再生骨料的物理性能要求与分类，并对采用再生骨料制备的混凝土的水灰比和水泥用量有所限制。

之后随着技术的不断革新和实际需求的变化，针对混凝土用再生骨料专门制定了一系列的标准。现行的针对再生骨料的技术标准有JIS

A5021:2005《混凝土用再生骨料（高品质）》、JIS

A5022:2007《使用再生骨料的再生混凝土（中等品质）》、JIS A5023:2006《使用再生骨料的再生混凝土（低品质）》。这三部全面涵盖了再生骨料的具体技术要求，成为支持日本实现接近百分之百的建筑垃圾处理利用率的最强有力保证。

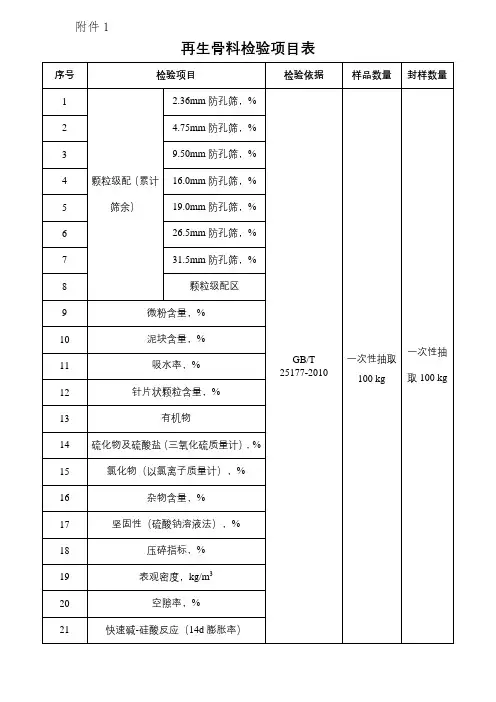

3 国外标准关于再生骨料的等级与品质的规定要求[2]-[7]

（1）RILEM标准：《使用再生骨料的混凝土标准》

在RILEM标准中，明确规定标准规范的对象为粒径不小于4mm的混凝土用再生粗骨料，并将其分为I类、II类和III类。其中，I类主要来源于碎砖石；II类主要来源于废混凝土块；III类为再生骨料与天然骨料的混合物，且天然骨料须占骨料总质量的80％以上，同时，I类再生骨料占骨料总质量百分比不得超过10％。并在标准中进一步提出混凝土用再生粗骨料等级分类具体要求（见表3.1）。

表3.1 RILEM标准中关于混凝土用再生粗骨料等级分类具体要求

规定要求 I类 II类 III类 试验方法

最小干燥颗粒密度（kg/m3） 1500 2000 2400 ISO

6783与7033

最大吸水量（％，质量比） 20 10 3 ISO

6783与7033

饱和面干密度小于2200 kg/m3物质最大含量 - 10 10 ASTM

C123

（％，质量比）

饱和面干密度小于1800 kg/m3物质最大含量

（％，质量比） 10 1 1 ASTM

C123

饱和面干密度小于1000 kg/m3物质最大含量

（％，质量比

与 ％。体积比） 1 0.5 0.5 ASTM

C123

杂质（金属、玻璃、软物质、沥青）最大含量

（％，质量比） 5 1 1 目测

金属最大含量（％，质量比） 1 1 1 目测

有机物最大含量（％，质量比） 1 0.5 0.5 NEN

5933

填料（<0.063mm）最大含量（％，质量比） 3 2 2 prEN

933-1

砂（<4mm）最大含量（％，质量比） 5 5 5 prEN

933-1

硫酸盐最大含量（％，质量比） 1 1 1 BS 812，118部分

在满足表1要求的基础上，再生粗骨料满足级配、静强度、耐磨系数、氯离子含量等相关性能要求与环境条件要求的前提下，3类再生粗骨料可用于制备相应强度等级的素混凝土和钢筋混凝土，具体应用要求见表3.2。

表3.2 再生骨料配制混凝土强度等级规定

再生粗骨料类型 I类 II类 III类

配制混凝土允许最大强度等级 C20 C60 无限制

（2）英国BRE标准：Digest 433《再生骨料》

在英国BRE标准Digest 433《再生骨料》中，依据再生骨料的来源将其分为3类，并对各类进行了明确的规定，见表3.3。

表3.3 Digest 433标准中关于混凝土用再生骨

料等级分类的要求

等级 来源（通常情况） 砖质量含量 说明

RCA(I) 砖 0～100％ 品质最低

RCA(II) 混凝土 0～10％ 杂物含量相对较低，品质相对较高

RCA(III) 混凝土和砖 0～50％ 以4:1的质量比混合的RCA(III)可作为粗骨料用于所有等级的混凝土

标准中关于再生骨料用于制备混凝土规定，这3类再生骨料的质量与级配符合BS 882《混凝土用天然骨料规范》，同时制备的混凝土应符合BS 5328《混凝土》时，可以采用。同样的，在该标准中也不推荐在混凝土中使用再生细骨料。作为制备混凝土的再生粗骨料，标准中对骨料中所含杂质也作了相应的规定。在此基础上，针对使用再生骨料所制备混凝土的强度等级作出相应规定，见表3.4。

表3.4 推荐再生骨料混凝土的最大强度等级

RCA(I)：干密度<2000kg/m3 C20

RCA(I)：干密度>2000kg/m3 C35

RCA(II) C50

20% RCA(II)＋80%天然骨料 无限制

（3）德国标准：DIN 4226-100：2002-02《砂浆和混凝土用骨料 第100部分：再生骨料》

在德国标准DIN 4226-100：2002-02《砂浆和混凝土用骨料 第100部分：再生骨料》中，针对颗粒密度不低于1500kg/m3的用于混凝土和砂浆的再生骨料提出了一系列专门规定。首先，按照来源形式将再生骨料分为4类：1类来源于废混凝土块；2类来源于拆除物块体；3类来源于废砖石；4类来源于废瓦砾。分别对这4类骨料的组成、密度、酸溶氯盐含量、抗干缩性能等相关性能进行了全面详尽的规定，其中关于组成的部分性能见表3.5。

表3.5 再生骨料组成、密度与吸水率的具体要求

规定要求项目 1类

再生骨料 2类

再生骨料 3类

再生骨料 4类

再生骨料

混凝土和骨料含量

（%，质量比） ≥90以上 ≥70 ≤20

≥80 砖，非多孔砌块含量（%，质量比） ≤10 ≤30 ≥80

石灰石含量（%，质量比） ≤5

矿物成分（%，质量比） ≤2 ≤3 ≤5

≤20 沥青含量（%，质量比） ≤1 ≤1 ≤1

杂质含量（%，质量比） ≤0.2 ≤0.5 ≤0.5 ≤1

颗粒密度最小值（kg/m3） 2000 1800 1500

饱和面干表观密度的变动范围（kg/m3） ±150 无规定

（10分钟后）最大吸水率（%，质量比） 10 15 20 无规定

（4）日本系列标准：JIS A5021:2005《混凝土用再生骨料（高品质）》、JIS A5022:2007《使用再生骨料的再生混凝土（中等品质）》、JIS

A5023:2006《使用再生骨料的再生混凝土（低品质）》

在日本JIS A5021～A5023系列标准中，针对高品质再生骨料（再生骨料H）、中等品质再生骨料（再生骨料M）与低品质再生骨料（再生骨料L）分别制定独立标准，提出具体要求。这3种品质的再生骨料同样来源于建（构）筑物拆除、施工、改造等过程，根据最终再生骨料的具体用途，配合不同技术水平的处理生产工艺设备制成。在标准中，明确说明高品质再生骨料可用于制备普通混凝土；中等品质再生骨料用于生产桩、耐压板、基础梁、钢管混凝土等；低品质再生骨料用于生产垫层混凝土和对强度、耐久性不作要求的制品。与此同时，在日本标准JIS A

5308-2009《商品混凝土》中规定仅有高品质再生骨料可用于制备商品混凝土，作为普通混凝土和道路铺装混凝土使用，而高强混凝土等则不能采用高品质再生骨料。
