标准atx电源

ATX电源是一种标准化的计算机电源规格，它为计算机提供稳定的直流电源，是计算机系统中不可或缺的部件。ATX电源采用了一系列标准化的设计，使得它在不同的计算机系统中具有较好的通用性和兼容性。本文将介绍ATX电源的标准规格、工作原理和选购注意事项，希望能够帮助读者更好地了解和选择ATX电源。

首先，我们来了解一下ATX电源的标准规格。ATX电源采用了ATX标准，其尺寸为150mm×86mm×140mm，具有20针或24针的主电源接口。同时，ATX电源还包括了各种供电接口，如SATA电源接口、PCI-E电源接口、CPU电源接口等，以满足不同硬件设备的供电需求。此外，ATX电源还具有过流保护、过压保护、短路保护等多重保护功能，能够有效保护计算机硬件设备不受损坏。

其次，我们来了解一下ATX电源的工作原理。ATX电源通过将交流电转换为直流电，并通过各种供电接口为计算机系统提供所需的电能。在工作过程中，ATX电源会根据计算机系统的负载情况自动调节输出电压和电流，以保证计算机系统的稳定运行。此外，ATX电源还具有较好的能效，能够将输入电能有效地转换为输出电能，降低能源浪费。

最后，我们来了解一下ATX电源的选购注意事项。在选购ATX电源时，首先要考虑计算机系统的实际供电需求，选择适合的功率和接口类型的ATX电源。其次，要选择品质可靠的ATX电源品牌，以确保其稳定性和安全性。另外，还要注意ATX电源的散热性能和噪音水平，选择散热性能好、噪音低的产品，以提升计算机系统的稳定性和使用体验。

总的来说，ATX电源作为计算机系统中的重要部件，具有标准化的设计、多重保护功能和较好的能效，能够为计算机系统提供稳定的电能。在选购ATX电源时，要根据实际需求选择合适的规格和品牌，以确保计算机系统的稳定运行。希望本文能够帮助读者更好地了解和选择ATX电源，为其计算机系统的升级和维护提供参考。

atx电源规范

ATX电源规范（ATX Power Supply Specification）是由英特尔公司于1995年发布的一项电源规范，目的是为个人计算机（PC）提供标准化的电源接口和性能要求。该规范已经成为全球通用的PC电源标准，几乎所有的PC电源都符合ATX规范。

ATX电源规范的最新版本是ATX12V 2.4版本，它提供了一系列的规范要求，包括电源接口、电源输出、功率因素、效率、电源保护等方面。以下是ATX电源规范的一些主要内容：

1. 电源接口：ATX规范定义了一个标准的电源接口，包括主要供电接口24针或20+4针（用于连接主板的主电源接口）、12V供电接口4+4针或8针（用于连接主板的CPU和电源接口）以及各种辅助供电接口（如SATA、PCI-E、Molex等）。

2. 电源输出：ATX规范规定了电源的输出电压和电流要求，包括+3.3V、+5V、+12V等电压通道。不同功率等级的电源有不同的输出能力，以满足各种配置要求。

3. 功率因素和效率：ATX规范要求电源具有高功率因素和高效率。功率因素是电源输入和输出的比值，影响电源的能量利用效率和稳定性。效率是电源输出功率与输入功率的比值，影响电源的能量消耗和发热情况。

4. 电源保护：ATX规范要求电源具备各种保护功能，以确保计算机的安全和稳定运行。这些保护功能包括过电流保护、过电压保护、欠电压保护、短路保护、过温保护等。当电源出现异常情况时，保护功能会自动触发，以避免对计算机和用户造成损害。

5. 低噪音和散热设计：ATX规范要求电源具备低噪音和散热设计，以确保电源能够在长时间高负载下保持稳定工作。这些设计包括风扇控制、良好的散热结构、优化的电路布局等。

ATX电源规范的应用范围广泛，不仅适用于台式机电源，也适用于服务器、工控机、嵌入式系统等各种设备。同时，ATX规范的不断更新和完善，也使得电源能够适应新技术的发展和需求的变化。

总之，ATX电源规范是一项为PC提供标准化电源接口和性能要求的规范。它的引入使得PC电源具备了更高的兼容性、可靠性和安全性，为计算机的稳定运行提供了重要保障。

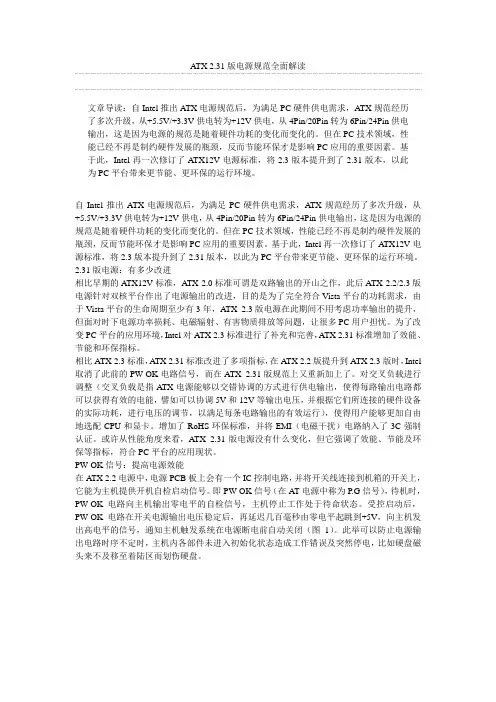

ATX 2.31版电源规范全面解读

文章导读：自Intel推出ATX电源规范后，为满足PC硬件供电需求，ATX规范经历了多次升级，从+5.5V/+3.3V供电转为+12V供电，从4Pin/20Pin转为6Pin/24Pin供电输出，这是因为电源的规范是随着硬件功耗的变化而变化的。但在PC技术领域，性能已经不再是制约硬件发展的瓶颈，反而节能环保才是影响PC应用的重要因素。基于此，Intel再一次修订了ATX12V电源标准，将2.3版本提升到了2.31版本，以此为PC平台带来更节能、更环保的运行环境。

自Intel推出ATX电源规范后，为满足PC硬件供电需求，ATX规范经历了多次升级，从+5.5V/+3.3V供电转为+12V供电，从4Pin/20Pin转为6Pin/24Pin供电输出，这是因为电源的规范是随着硬件功耗的变化而变化的。但在PC技术领域，性能已经不再是制约硬件发展的瓶颈，反而节能环保才是影响PC应用的重要因素。基于此，Intel再一次修订了ATX12V电源标准，将2.3版本提升到了2.31版本，以此为PC平台带来更节能、更环保的运行环境。

2.31版电源：有多少改进

相比早期的ATX12V标准，ATX 2.0标准可谓是双路输出的开山之作，此后ATX 2.2/2.3版电源针对双核平台作出了电源输出的改进，目的是为了完全符合Vista平台的功耗需求，由于Vista平台的生命周期至少有3年，ATX 2.3版电源在此期间不用考虑功率输出的提升，但面对时下电源功率损耗、电磁辐射、有害物质排放等问题，让很多PC用户担忧。为了改变PC平台的应用环境，Intel对ATX 2.3标准进行了补充和完善，ATX 2.31标准增加了效能、节能和环保指标。

相比ATX 2.3标准，ATX 2.31标准改进了多项指标，在ATX 2.2版提升到ATX 2.3版时，Intel取消了此前的PW-OK电路信号，而在ATX 2.31版规范上又重新加上了。对交叉负载进行调整（交叉负载是指ATX电源能够以交错协调的方式进行供电输出，使得每路输出电路都可以获得有效的电能，譬如可以协调5V和12V等输出电压，并根据它们所连接的硬件设备的实际功耗，进行电压的调节，以满足每条电路输出的有效运行），使得用户能够更加自由地选配CPU和显卡。增加了RoHS环保标准，并将EMI（电磁干扰）电路纳入了3C强制认证。或许从性能角度来看，ATX 2.31版电源没有什么变化，但它强调了效能、节能及环保等指标，符合PC平台的应用现状。

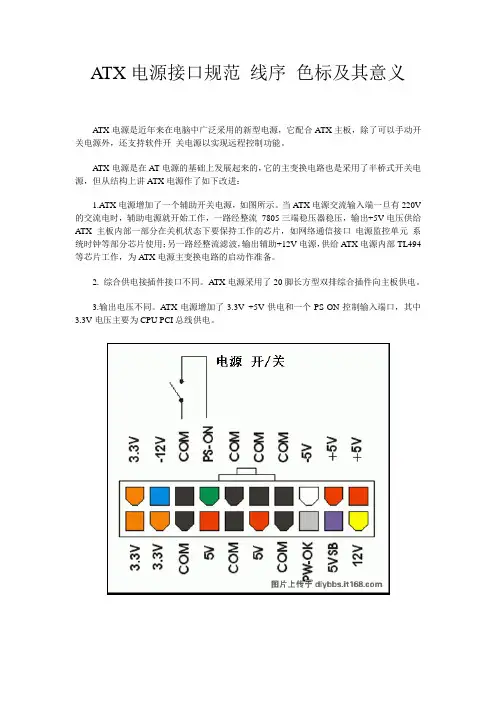

ATX电源接口规范 线序 色标及其意义

ATX电源是近年来在电脑中广泛采用的新型电源，它配合ATX主板，除了可以手动开关电源外，还支持软件开 关电源以实现远程控制功能。

ATX电源是在AT电源的基础上发展起来的，它的主变换电路也是采用了半桥式开关电源，但从结构上讲ATX电源作了如下改进：

1.ATX电源增加了一个辅助开关电源，如图所示。当ATX电源交流输入端一旦有220V的交流电时，辅助电源就开始工作，一路经整流 7805三端稳压器稳压，输出+5V电压供给ATX主板内部一部分在关机状态下要保持工作的芯片，如网络通信接口 电源监控单元 系统时钟等部分芯片使用；另一路经整流滤波，输出辅助+12V电源，供给ATX电源内部TL494等芯片工作，为ATX电源主变换电路的启动作准备。

2. 综合供电接插件接口不同。ATX电源采用了20脚长方型双排综合插件向主板供电。

3.输出电压不同。ATX电源增加了3.3V +5V供电和一个PS-ON控制输入端口，其中3.3V电压主要为CPU PCI总线供电。

4.电源的启动方式不同，ATX电源一般不设市电开关，而采用TL494脉宽控制芯片和LM339比较放大器作为其控制的核心。其特点是引用TL494第4脚的死区控制功能，当辅助电源工作时，一路输出+5V到主板，另一路输出+12V供给TL494电源，经过该芯片内部稳压电路，由14脚输出+5V，并和13 15脚相接，再经分压电路到LM339电压比较器的反向端，其反向端电压约为4.5V.当PS-ON为+5V时，LM339输出为高电平5V,TL494的8 11脚无输出脉冲，主变换电路截止，电源处于休眠状态。当PS-ON为0V时，输出为0V,TL494的8 11脚有输出脉冲，主变换电路开始工作。因此，我们不仅可以手动按下主机上的触发按钮开关使PS-ON为低电平启动电源，还可以通过程序或键盘等其他方式使PS-ON为低电平启动电源，从而使ATX电源具有远程控制功能。
