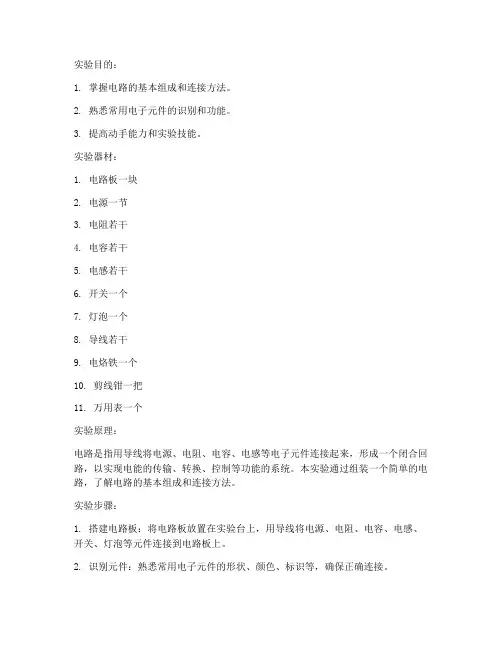

实验目的：

1. 掌握电路的基本组成和连接方法。

2. 熟悉常用电子元件的识别和功能。

3. 提高动手能力和实验技能。

实验器材：

1. 电路板一块

2. 电源一节

3. 电阻若干

4. 电容若干

5. 电感若干

6. 开关一个

7. 灯泡一个

8. 导线若干

9. 电烙铁一个

10. 剪线钳一把

11. 万用表一个

实验原理：

电路是指用导线将电源、电阻、电容、电感等电子元件连接起来，形成一个闭合回路，以实现电能的传输、转换、控制等功能的系统。本实验通过组装一个简单的电路，了解电路的基本组成和连接方法。

实验步骤：

1. 搭建电路板：将电路板放置在实验台上，用导线将电源、电阻、电容、电感、开关、灯泡等元件连接到电路板上。

2. 识别元件：熟悉常用电子元件的形状、颜色、标识等，确保正确连接。 3. 连接电路：按照电路图的要求，将元件用导线连接起来，注意连接牢固。

4. 测试电路：闭合开关，用万用表测试电路的电压、电流等参数，确保电路正常工作。

5. 调试电路：根据实验需求，对电路进行适当的调整，如改变电阻、电容等元件的值，以达到预期的效果。

实验结果：

1. 电路组装成功，灯泡亮起，表示电路正常工作。

2. 用万用表测试电路的电压、电流等参数，符合实验要求。

实验分析：

1. 电路组装过程中，需要注意元件的识别和连接，确保电路正确无误。

2. 在测试电路时，要仔细观察万用表的读数，确保电路正常工作。

3. 在调试电路时，要根据实验需求，对电路进行适当的调整。

实验结论：

通过本次实验，我们掌握了电路的基本组成和连接方法，熟悉了常用电子元件的识别和功能，提高了动手能力和实验技能。在今后的学习和工作中，我们将继续努力，提高自己的物理实验能力。

注意事项：

1. 在实验过程中，注意安全，防止触电和烫伤。

2. 电路板、导线等实验器材要妥善保管，防止损坏。

3. 实验结束后，整理实验器材，保持实验室的整洁。

第1篇

一、实验目的

1. 理解报警电路的基本原理和组成；

2. 掌握报警电路的设计方法；

3. 提高动手实践能力和电路调试技能。

二、实验原理

报警电路是一种在特定条件下发出警报信号的电路。它主要由传感器、信号处理电路、报警输出电路等组成。当检测到异常信号时，报警电路会发出声光警报，提醒用户注意。

三、实验器材

1. 实验板：1块；

2. 电阻：10kΩ、1kΩ、10Ω、1Ω各1个；

3. 电容：0.1μF、10μF各1个；

4. 晶体管：2N3904、2N2222各1个；

5. 二极管：1N4148、1N4007各1个；

6. 振荡器：555定时器1个；

7. 扬声器：1个；

8. 电源：9V电池1个；

9. 连接线：若干。

四、实验步骤

1. 电路连接

（1）按照电路图连接555定时器、晶体管、二极管、电阻、电容、扬声器等元件；

（2）将电源连接到电路板上，确保电路正常供电。

2. 电路调试 （1）检查电路连接是否正确，确保无短路、断路现象；

（2）调节电位器，观察扬声器是否发出警报声；

（3）若警报声不明显，检查电路连接，调整元件参数，直至警报声清晰。

3. 功能测试

（1）模拟异常信号，如用手触摸电路板，观察报警电路是否正常工作；

（2）测试报警电路的灵敏度，调整电位器，使警报声在特定条件下发出。

五、实验结果与分析

1. 实验结果

通过实验，成功设计并调试出一款报警电路。电路能在检测到异常信号时发出警报声，满足实验要求。

2. 实验分析

（1）555定时器作为振荡器，产生周期性脉冲信号；

（2）晶体管和二极管组成开关电路，控制警报声的发出；

（3）电阻、电容等元件起到滤波、延时等作用。

六、实验总结

1. 通过本次实验，掌握了报警电路的基本原理和设计方法；

2. 提高了动手实践能力和电路调试技能；

3. 为以后从事相关领域的工作打下了基础。

七、实验拓展

1. 尝试设计不同类型的报警电路，如光报警、短信报警等；

pcb课程设计实验报告

本次课程设计实验的内容是设计一块包含多个功能的PCB电路板，该电路板包含电源管理、信号放大、滤波和控制逻辑等多个模块。本文将从电路板的设计思路、实验步骤、成果展示和问题与改进等方面进行阐述。

一、设计思路

该电路板的设计需要考虑电源管理、信号放大、滤波和控制逻辑等多个方面，并且需要将这些模块有机地结合在一起，保证整个电路板的性能和可靠性。在设计中，我们选用了TI的TINA软件进行仿真，并根据仿真的结果对电路进行了优化设计，最终得到了符合要求的电路原理图和PCB电路板布局图。

二、实验步骤

1、电源管理模块设计：该模块主要包括两个先后级别的稳压电路和一个电压监测芯片。先后级别的稳压电路用于将电源电压从12V降压到5V和3.3V，保证整个电路板的稳定工作。电压监测芯片用于监测电池电压，在电压低于预设值时发出警报信号。 2、信号放大和滤波模块设计：该模块主要用于放大和滤波采集到的传感器信号。我们选用了一款高精度可编程运放作为信号放大电路的核心部件，并在其前后分别添加了高通和低通滤波器，以保证信号的稳定性和精度。

3、控制逻辑模块设计：该模块主要用于控制整个电路板的工作，并且需要能够根据用户的输入产生相应的控制信号。我们选用了一款基于STM32F0的微控制器，并在其周围添加了相应的外设电路，比如USB接口、LCD显示屏和按键输入等。

4、PCB电路板设计：在得到以上模块的原理图和电路板布局图后，我们对整个电路板进行了逐层布线和优化设计，并且通过3D模拟软件进行了可视化仿真。最终，我们得到了一块符合要求的PCB电路板。

三、成果展示

最终实验成果如下图所示：

（此处插入图片） 可以看到，整个电路板具有紧凑、结构合理、线路清晰等特点，并且每个模块都可以独立集成或拆卸。在实际测试中，该电路板的各模块均能正常工作，达到了预期的效果和性能。

四、问题与改进

在设计中，我们也遇到了一些问题，比如信号放大的误差问题、电源管理的功耗问题等。这些问题需要通过对电路原理进行优化和调整来解决。此外，在将来的工作中，我们还可以进一步改进电路板的可靠性和容错性，增强其稳定性和安全性。
