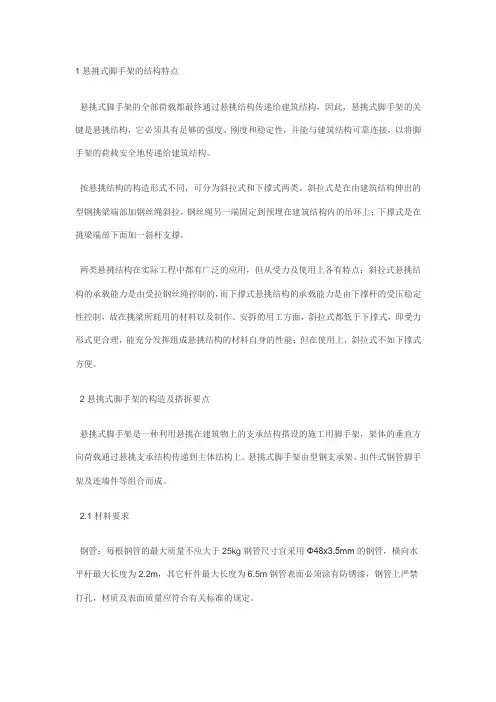

1 悬挑式脚手架的结构特点

悬挑式脚手架的全部荷载都最终通过悬挑结构传递给建筑结构，因此，悬挑式脚手架的关键是悬挑结构，它必须具有足够的强度、刚度和稳定性，并能与建筑结构可靠连接，以将脚手架的荷载安全地传递给建筑结构。

按悬挑结构的构造形式不同，可分为斜拉式和下撑式两类。斜拉式是在由建筑结构伸出的型钢挑梁端部加钢丝绳斜拉，钢丝绳另一端固定到预埋在建筑结构内的吊环上；下撑式是在挑梁端部下面加一斜杆支撑。

两类悬挑结构在实际工程中都有广泛的应用，但从受力及使用上各有特点：斜拉式悬挑结构的承载能力是由受拉钢丝绳控制的，而下撑式悬挑结构的承载能力是由下撑杆的受压稳定性控制，故在挑梁所耗用的材料以及制作、安拆的用工方面，斜拉式都低于下撑式，即受力形式更合理，能充分发挥组成悬挑结构的材料自身的性能；但在使用上，斜拉式不如下撑式方便。

2 悬挑式脚手架的构造及搭拆要点

悬挑式脚手架是一种利用悬挑在建筑物上的支承结构搭设的施工用脚手架，架体的垂直方向荷载通过悬挑支承结构传递到主体结构上。悬挑式脚手架由型钢支承架、扣件式钢管脚手架及连墙件等组合而成。

2.1材料要求

钢管：每根钢管的最大质量不应大于25kg钢管尺寸宜采用Φ48x3.5mm的钢管，横向水平杆最大长度为2.2m，其它杆件最大长度为6.5m钢管表面必须涂有防锈漆，钢管上严禁打孔，材质及表面质量应符合有关标准的规定。 扣件：扣件的材质应符合有关标准的规定使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换，新、旧扣件均应进行防锈处理。

脚手板：可用钢、木、竹材料制作，每块质量不宜大于30kg，材质及制作应符合相关标准的要求。连墙件：可选用管材、型材或线材（线材限于高度小于24m的架体），材质应符合有关标准规定。

2.2构造规定与搭拆要求

悬挑脚手架的搭设高度（或分段悬挑搭设的高度）一般宜在20m左右，否则应采取可靠的分段卸载措施。并通过计算确保安全。

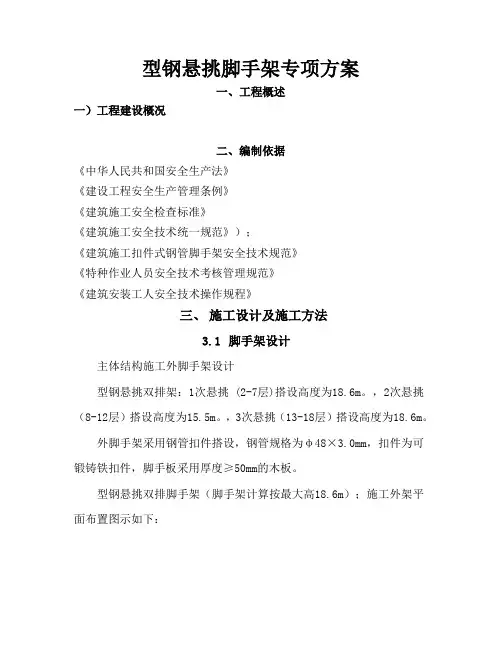

型钢悬挑脚手架专项方案

一、工程概述

一）工程建设概况

二、编制依据

《中华人民共和国安全生产法》

《建设工程安全生产管理条例》

《建筑施工安全检查标准》

《建筑施工安全技术统一规范》）；

《建筑施工扣件式钢管脚手架安全技术规范》

《特种作业人员安全技术考核管理规范》

《建筑安装工人安全技术操作规程》

三、 施工设计及施工方法

3.1 脚手架设计

主体结构施工外脚手架设计

型钢悬挑双排架：1次悬挑 (2-7层)搭设高度为18.6m。，2次悬挑（8-12层）搭设高度为15.5m。，3次悬挑（13-18层）搭设高度为18.6m。

外脚手架采用钢管扣件搭设，钢管规格为φ48×3.0mm，扣件为可锻铸铁扣件，脚手板采用厚度≥50mm的木板。

型钢悬挑双排脚手架（脚手架计算按最大高18.6m）；施工外架平面布置图示如下： LT1111001400140014001400140014001350135032001600160093003300480012001650165013281328132813281328132813289800140014001400140014001400140063001575157515751575120012001200111003200480098006300搭设上人马道LT160001500150015001500工字钢9#楼型钢悬挑布置图工字钢工字钢双排脚手架：距墙1200

采用悬挑双排扣件式脚手架，搭设最大高度18.6m。脚手架沿纵向搭设长度L= 50 m。主梁材料规格:16号工字钢,主梁间距1500mm,主梁与建筑物连接方式平铺在楼板上,锚固点设置方式U型锚固螺栓,锚固螺栓直径d=16mm,主梁建筑物外悬挑长度Lx=1400,主梁外锚固点到建筑物边缘的距离a=100mm,主梁建筑物内锚固长度Lm=1300mm,梁、楼板混凝土强度等级C25。立杆步距h=1.5m，立杆纵距或跨距la=1.5m，立杆横距Lb=0.8m，内立杆离建筑物距离a=0.4m，不设置双立杆，脚手板类型：木脚手板。脚手板铺设方式2步1设，挡脚板类型：木挡脚板，挡脚板铺设方式2步1设，横向斜撑布置方式6跨1设，纵向斜撑布置方式6步1设，结构脚手架作业层数为1。安全网设置全封闭。连墙件采用2步3跨。

龙海建设 姬家乡集中安置项目外脚手架施工方案

1

悬挑外架搭拆施工方案

姬家集中安置区一期Ⅲ标段工程

编制人：

审核人：

审批人：

陕西龙海工程建设有限公司姬家安置项目部 龙海建设 姬家乡集中安置项目外脚手架施工方案

2

一、编制依据

《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)

《建筑施工安全检查标准》(JGJ59-99)

《建筑施工高处作业安全技术》（JGJ80－91）

《钢结构设计规范》(GB50017-2003)

《施工手册》 (第四版)

施工图纸

二、 工程简介

本方案适用于姬家乡集中安置区一期Ⅲ标3-1#~3-4#高层商住楼外架搭拆施工。本工程为四栋地下一层、地上十八层剪力墙结构高层楼,每栋楼建筑面积为9407.4m2,建筑高度53.3m,标准层层高为2.9m, 高层南立面有凸阳台1.8×4.2m,北立面二层以下为商业区；挑架搭设总高度为49.8m,。

三、施工部署

3.1、总体筹划

本工程考虑到施工工期、质量、安全及合同要求,故选择方案时应充分考虑以下几点。

1）、架体的结构设计,力求做到结构要安全可靠,造价经济合理。

2）在规定的条件下和规定的使用期限内,能充分满足预期的安全性和耐久性。

3）选择材料时力求做到常见通用,可周转利用,便于保养维修。

4）结构选型时,力求做到受力明确,构造措施到位,搭拆方便,便于检查。

5）综合以上几点,挑架搭拆必须符合JCJ59-99等检查标准。 龙海建设 姬家乡集中安置项目外脚手架施工方案

3

6）结合以上脚手架计算原则及本工程实际情况,综合以往施工经验,决定采用在建筑物四周搭设悬挑式全封闭扣件双排钢管脚手架方案,此架为一架三用,即用于结构施工和装修施工,同时兼作安全防护。首部挑架从三层6.5m开始搭设至六层,二部挑架由七层搭设至十层,三部挑架由十一层搭设至十四层,四部挑架由十五层搭设至十八层,悬挑式脚手架底部悬挑梁采用16#工字钢,其长度3~4.5m,悬挑1.2m,内深1.8~2.7m,内深端部使用两套Ф16钢套环装置,并用木楔楔实。
