发电机组并联系统介绍0813

柴油发电机组的并联运行摘要：柴油发电机组和UPS一样也可以并联运行，并且这种技术已在许多却门得到广泛应用。

文中介绍柴油发电机组并联运行的技术条件、调控模式及应用实践。

柴油发电机组是由将燃烧柴油产生的热能转换为机械能的柴油发动机，和把机械能转为电能的同步发电机组成的。

在电力网还未到达或供电保障性不强的地区，常用柴油发电机组发出性能与市电一样的电能供给用电设备。

它也就成为市电电力网的得力助手。

现代，各种信息设备对供电提出了高质量、高可靠的要求。

为此，UPS与柴油发电机组，以它们各自的特点相辅相成地构成的不间断供电系统成为最佳选择。

在这里，UPS基本上是并联冗余应用的，而柴油发电机组也常是并联冗余运行的。

、1并联运行的作用大型的网络监控中心、银行结算中心、空中管制中心等，根据自身的工作性质和特点都对供电系统的性能和可靠性提出了很高的要求;采用两路市电供电、配置两组并联冗余运行的大功率UPS构成双总线系统、同时安装几台"N十l"模式并联冗余运行的柴油发电机组与UPS构成一个高可靠、高质量、智能化的不间断供电体系，已是普遍采用的技术方案。

柴油发电机组的作用是:一且两路市电都中断，UPS目口时将蓄电池的直流电逆变成交流电供给负载工作。

然后并联冗余运行的柴油发电机组也部起动起来，通过自动转换开关(ATS)切换到直接给UPS 提供与市电一样的电能，从而使UPS又像平常那样依靠交流电不间断地给设备供电。

这时"N+l"模式并联冗余运行的柴油发电机组不仅为UPS提供性能良好的电力，而且提供了高可靠的电能;假如运行中一台机组出现问题退出并联，其他机组会带上全部负载仍正常运行。

可见并联冗余运行的机组完全代替了两路市电供电的功能。

通常情况下，并联冗余运行模式的柴油发电机组并不直接连接负载，而是通过UPS供给负载电能。

柴油发电机组为增加原有机组的输出功率而采用并联运行的方式要比UPS多一些。

发电机的并联运行原理说明书简介：发电机并联运行是一种常见的发电方式，它具有成本低、效率高等优点。

但是仅仅了解它的优点是远远不够的，更重要的是了解其工作原理、使用方法和潜在问题。

本文将详细介绍发电机并联的原理和相关知识，让读者能够了解并正确使用它。

第一部分：概述发电机并联运行意味着两台或两台以上的发电机被连接在同一电网中工作。

这种方式比单独工作更有效，因为它可以提高发电系统的可靠性和灵活性，同时也可以节约能源。

下面将介绍发电机并联运行的原理和优点。

第二部分：并联运行原理发电机并联运行原理很简单：将两个或更多的电机连接在一起，并将它们连接到同一电网上。

电机之间的并联通常通过同一电缆连接。

在并联的情况下，各个电机的电压和电流应尽可能相等，并且它们应该保持相位同步。

这样可以确保发电机并联运行的效果。

在稳定运行中，每台电机将分担等量的负荷，并共同提供功率。

这样可以有效减少故障风险，并且延长设备寿命。

第三部分：并联运行的优点发电机并联运行具有以下优点：1. 成本低：与一台大型发电机相比，使用多台小型发电机实现并联运行可以降低成本。

2. 效率高：通过并联运行，可以实现对负载的动态调整，使得发电机始终处于最佳状态，从而提高效率。

3. 可靠性高：在并联运行的情况下，即使一台发电机出现故障，其他发电机仍然可以维持电力供应，提高了系统的可靠性。

4. 灵活性好：并联运行方式可以随时增加或减少发电机，从而使得发电系统更加灵活。

第四部分：并联运行的注意事项虽然发电机并联运行具有很多优点，但是它也存在一些潜在的问题。

1. 电压和频率不匹配：在并联运行中，如果电机之间的电压和频率不匹配，就会导致电机出现故障。

因此，在使用并联运行之前，必须确保各个电机的电压和频率相同。

2. 过载：如果系统负载不合理，将导致一些电机负载过重而其他电机过轻。

这将导致并联运行的效果降低，甚至导致故障。

3. 操作不当：发电机并联需要经验丰富的工程师进行操作，如果操作不当，也会对发电机并联运行造成不利影响。

发电机的并列运行范本发电机的并列运行是一种常见的发电方式，特别适用于大型电力系统或需要额外的电力输入的场合。

其原理是将多台发电机并联运行，从而实现多台发电机共同向负载提供需要的电力。

以下是发电机并列运行的范本及相关内容。

1.概述发电机的并列运行是通过将多台发电机连接在一起，使其共同向负载输出电力。

该方式可以提高系统可靠性、可用性和功率供应能力。

并列运行的发电机可以相互协调工作，分担负载，避免某一台设备负荷过重。

2.并列运行的特点（1）提高系统容量：通过增加发电机的数量，系统容量得到提升，从而满足更大的负载需求。

（2）增强系统可靠性：当一台发电机发生故障时，其他发电机可以顶替其负载，保证系统的正常运行。

（3）优化负荷分配：可以根据实际负载情况，动态地调整发电机的负载，使各发电机运行在最高效的工作状态。

（4）提高电压和频率稳定度：多台并列运行的发电机可以通过协调工作，共同提供更稳定的电压和频率输出。

3.发电机并列运行的原理（1）并联方式：将发电机的输出端连接到主配电系统的母线上，形成并联运行的电路。

这可以通过将发电机的输出线路连接到母线或通过并联与母线的运行保护中实现。

（2）负载分配：各发电机的负载需要平衡分配，以确保每台发电机的负荷均衡。

可以通过自动负载分配设备或运行控制系统来实现。

4.发电机并列运行的注意事项（1）机组参数匹配：各台发电机的额定电压、电流、频率等参数需要相同或相近，以确保并列运行的平稳性和有效性。

（2）运行保护：并列运行的发电机需要实施运行保护措施，包括电压保护、频率保护、过载保护等，以防止发电机的损坏和系统运行的不稳定。

（3）运行监控：需要对发电机的运行状态进行实时监测和记录，以及时发现故障并采取相应的措施。

（4）协调调整：在发电机并列运行过程中，可能需要根据实际情况调整各发电机的输出负载，保持均衡运行和最优性能。

5.发电机并列运行的应用领域（1）电力系统：在大型电网或电力系统中，通过多台发电机的并列运行，可以提高系统的稳定性和可用性，减轻负载压力。

发电机并机原理发电机并机原理是指将多台发电机连接并行运行，实现输出电力的增加和互备功能的一种方式。

在电力系统中，发电机并机常用于实现电力系统的可靠性和经济性要求。

下面将对发电机并机原理进行详细介绍。

一、发电机并机的概述发电机并机是指将多台相同或类似的发电机通过适当的连接方式连接到一个电力系统中，在满足电力系统功率需求的同时，实现发电机之间的互相配合和相互备份。

发电机并机能够提高电力系统的可靠性，减少故障和停机时间，并优化系统的运行效率和能源利用。

二、发电机并机的方式发电机并机可以通过以下几种方式实现：1. 直流并机：将多台交流发电机通过整流装置转换为直流电后，再进行并联。

2. 交流并机：直接将多台交流发电机通过适当的电力连接装置进行并联。

三、发电机并机的原理1. 并联方案：发电机并机的基本原理是通过将多台发电机的输出端与电力系统的母线进行并联，形成一个共同的输出端点。

同时，通过适当的控制和保护装置，实现各发电机之间电流的分担和对系统需求功率的配置。

2. 相同发电机特性：发电机并机要求并联的发电机具有相同的特性，包括额定功率、电压和频率等参数。

以确保在并联运行时，所有发电机能够协调工作，互相之间不会发生电流冲突或功率不平衡的问题。

3. 分担负荷：在发电机并机的过程中，多台发电机的负荷是共同分担的。

通过适当的控制装置，根据各发电机的负荷特性和功率需求，将负荷按照一定的方法进行分担，以实现合理的负荷配置和发电机的平衡运行。

4. 互备功能：发电机并机不仅能够实现负荷的分担，还能够在某个发电机发生故障或停机时，其他发电机能够自动接替负荷，实现互相备份的功能。

通过适当的自动控制装置，当发电机故障发生时，系统能够自动调节其他发电机的输出来满足负荷需求，并提供足够的时间进行故障检修或维护。

5. 运行控制：发电机并机系统需要配备适当的运行控制装置，用于监测各发电机的运行状态、负荷特性和电流等参数，以及实现负载分担和互备功能的自动控制。

发电机的并列运行是指将多台发电机连接在一起，同时提供电力输出。

这种方式常用于大型电力需求场合，以保证电力供应的稳定性和可靠性。

以下将详细介绍发电机的并列运行原理、实施要点以及优缺点。

一、发电机的并列运行原理发电机的并列运行基于并联电路原理，即将多台发电机的正、负极连接在一起，形成一个共同的电网。

这样一来，每台发电机可以有一定的独立性，但总体上仍然能够实现电力的共享和平衡。

并列运行的发电机可以根据实际负载情况，自动实现负载均衡，确保每台发电机的运行平稳。

所谓负载均衡，指的是根据实际需求，将电力负载平均分配给每台发电机，使其在运行过程中得到合理的负荷。

当一个发电机负荷过重时，可以通过电控系统的自动调节，将其负载转移到其他发电机上，从而保证所有发电机的运行平稳和效率最大化。

二、发电机的并列运行要点1.选用相同规格的发电机：在进行发电机的并列运行时，要求选择相同规格和型号的发电机。

这样做有利于各台发电机在电流、电压等参数上保持一致，从而更好地实现负载均衡。

2.平行线路的设计：在进行发电机的并列运行时，要合理设计平行线路。

即确保各个发电机之间的导线长度、截面积、电阻等参数相近，以减少电流和电压的损耗，并且要注意防止回流电流的产生。

3.优化发电机的控制系统：发电机的并列运行离不开先进的控制系统。

通过利用自动化控制系统，可以实现对每台发电机的负载均衡、电压稳定、频率控制等功能。

同时，还需要有完善的保护功能，比如过流、过压、短路等保护，确保发电机和负载设备的安全运行。

4.配置合适的负荷：发电机的并列运行的一个重要要点就是选择合适的负荷。

负荷的选择应根据实际需求和发电机的额定容量进行合理匹配，以保证发电机的负载率在正常范围内。

过轻的负荷会导致发电机工作不稳定，过重的负荷则会造成发电机过热、损坏等问题。

5.故障和维护管理：发电机的并列运行时，要建立完善的故障和维护管理体系。

定期进行发电机的检查、维护和保养工作，及时发现和修复故障，确保发电机的正常运行和寿命。

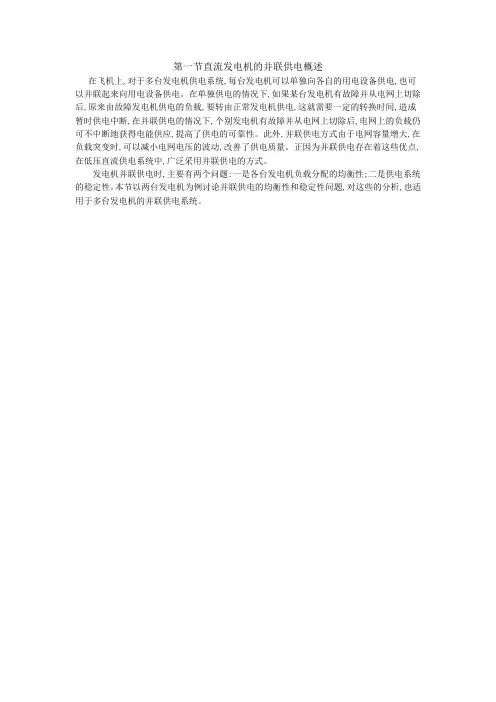

第一节直流发电机的并联供电概述
在飞机上,对于多台发电机供电系统,每台发电机可以单独向各自的用电设备供电,也可以并联起来向用电设备供电。

在单独供电的情况下,如果某台发电机有故障并从电网上切除后,原来由故障发电机供电的负载,要转由正常发电机供电,这就需要一定的转换时间,造成暂时供电中断,在并联供电的情况下,个别发电机有故障并从电网上切除后,电网上的负载仍可不中断地获得电能供应,提高了供电的可靠性。

此外,并联供电方式由于电网容量增大,在负载突变时,可以减小电网电压的波动,改善了供电质量。

正因为并联供电存在着这些优点,在低压直流供电系统中,广泛采用并联供电的方式。

发电机并联供电时,主要有两个问题:一是各台发电机负载分配的均衡性;二是供电系统的稳定性。

本节以两台发电机为例讨论并联供电的均衡性和稳定性问题,对这些的分析,也适用于多台发电机的并联供电系统。

高压发电机组并机系统技术说明书深圳海圣机电有限公司科瑞悦电气设备有限公司2008年8月编制高压并机系统简介高压机组并机系统主要由高压柜和集中控制台两大部分组成。

高压柜可设于专门的配电室集中管理，集中控制台由可以安装于中央控制室。

安装于高压柜上的综合保护器及集中控制台上的COMAP 控制器都带有通用RS232、MODBUS通讯协议接口，用户可以根据需要对整个并机系统的实时数据进行采集，进行集中监控、归档管理。

1.高压并机柜：高压并机柜主要由发电机进线柜（并机柜）及PT柜、出线柜组成。

并机柜及出线柜装设综合保护装置及差动保护装置(备选项)有效的保护机组及设备安装稳定运行。

1.1系统一次图：1.2上述高压中置柜满足IEC298、GB3906等标准要求。

按GB3906-91中的铠装式金属封闭开关设备而设。

整体由柜体和中置式可抽出部件（即手车）两大部分组成，见图《开关设备结构示意图》。

柜体分四个单独的隔室，外壳防护等级为IP4X，各小室韶山和断路器室门打开时防护等级为IP2X。

具有架空进出线、电缆进出线有其它功能方案，经排列、组合后能成为各种方案形式的配电装置。

本开关设备可以从正面进行安装调试和维护，因此它可以背靠背组成双重排列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。

开关设备的外壳是选用进口敷铝锌薄钢板，经CNC机床加工，并采取多重折边工艺，这样使整个柜体不仅具有精度高、很强的抗氧化作用，而且由于采用多重折边工艺，使柜体比其它同类设备柜体整体重量轻、机械强度高、外形美观。

柜体采用组装式结构，用拉铆螺母和高强度的螺栓联接而成，这样使加工生产周期短、零部件通用性强、占地面积少，便于组织生产。

1.2.1开关设备结构1.2.2外形尺寸和重量A.母线室B.断路器手车室C.电缆室D.继电器仪表室1.1泄压装置1.2控制制小线槽1.外壳2.分支小母线3.母线套管4.主母线5.静触头装置6.静触头盒7.电流互感器8.接地开关9.电缆10.避雷器11.接地主母线12.装卸式隔板13.隔板（活门）14.二次插头15.断路器手车16.加热装置17.可抽出式水平隔板18.接地开关操作机构19.底板开关设备结构示意图尺寸和重量说明表高度C（mm）2300宽度A（mm）分支小母线额定电流达到1250A热稳定电流40KA800分支小母线额定电流1600A以上1000深度B（mm）电缆进出线1500架空进出线1660重量（kg）700-12001.2.3开关设备技术参数项目单位数据额定电压KV3，6，10最高工作电压KV 3.6，7.2，12额定绝缘水平1min工频耐受电压KV42雷电冲击受电压KV75额定频率Hz50主母线额定电流A630，1250，1600，2000，2500，3150分支母线额定电流A630，1250，1600，2000，2500，3150额定短时耐受电流（4S）KA16，20，25，31.5，40，50额定峰值耐受电流KA40，50，63，80，100，125防护等级外壳为IP4X，隔室间，断路器室门打开时为IP2X 注：*电流互感器的短路容量应单独考虑1.2.4开关设备正常使用环境条件a.周围空气温度上限+40℃下限-10℃b.海拔设备安装场所的最大海拔高度1000mc.环境温度日平均相对湿度不大于95%，月平均相对温度不大于90%。

发电机的并列运行是指将多台发电机通过合适的电气连接方式，同时运行并输出电能。

与单台发电机相比，发电机的并列运行具有以下几个优势：1. 供电可靠性提高：当某一台发电机发生故障或维护时，其他并列运行的发电机仍然可以继续供电，保证电力系统的稳定运行。

2. 负载分担合理：多台发电机并列运行时，可以根据负载需求合理分配负载，避免出现过载或不均衡的情况，提高供电质量。

3. 经济运行：通过并列运行，可以充分发挥每台发电机的性能，提高整体电力利用率，降低单位发电成本。

发电机的并列运行需要考虑以下几个关键问题：1. 发电机的选择：并列运行的发电机应具有相同的额定容量、相同的功率因数和频率，以保证输出的电能质量一致。

2. 并列运行的连接方式：并列运行的发电机可以通过直联、并联和巴塞尔连接等方式实现。

直联连接方式简单直接，但存在负载不均衡的风险；并联连接方式可以实现负载均衡，但需考虑电气参数匹配；巴塞尔连接方式适用于三相发电机的并列运行。

3. 控制与保护系统：并列运行的发电机需要通过控制系统实现负载均衡，同时还需要设置相应的保护系统，如过载保护、短路保护等，以确保发电机运行的安全稳定。

4. 并列运行策略：在实际运行中，可以采用手动控制或自动控制的方式实现发电机的并列运行。

手动控制需要人工干预，控制精度较低；自动控制可以根据需要进行发电机的切入、切出操作，实现负载均衡和能量优化。

在实际应用中，发电机的并列运行被广泛应用于各种场合，如电力系统、工业生产和船舶等。

通过合理的设计和运行控制，可以最大程度地发挥发电机的性能，保证供电的可靠性和经济性。

同时，也需要密切监测并列运行发电机的电气参数和运行状态，及时发现并解决问题，确保运行的安全可靠性。

发电机的并联调压原理说明书一、前言感谢您选择我们的发电机产品。

本说明书旨在向您介绍发电机的并联调压原理，帮助您更好地了解和操作发电机。

二、发电机的基本原理发电机是将机械能转化为电能的装置。

它通过磁场的旋转以及导体的相对运动来实现电能的转换。

当导体在磁场中运动时，导体内部会产生感应电动势，进而产生电流。

三、发电机的并联调压原理并联调压是指将多台发电机连接在一起，共同向负载供电。

并联调压可以保证电力系统的稳定性和可靠性。

1. 发电机的并联连接并联连接是通过将发电机的正极与正极相连，负极与负极相连来实现的。

在并联连接中，发电机的电压和频率需要保持一致，以确保稳定的电力输出。

2. 分担负载多台发电机并联运行时，负载会被分担到各个发电机上，从而减小每台发电机的负载量，提高整个发电系统的负载能力。

3. 并联调压装置并联调压装置是确保并联发电机输出电压稳定的关键设备。

它通过控制发电机的励磁电流，调整磁场强度，从而控制发电机的输出电压。

4. 调压方式常见的调压方式包括自动调压装置和手动调压装置。

自动调压装置可以根据负载的变化自动调整发电机的励磁电流，确保输出电压稳定。

手动调压装置需要人工干预，根据实际情况手动调节发电机的励磁电流。

四、发电机的使用注意事项1. 并联发电机应具备相同的功率和频率，以确保在并联运行过程中电压和频率保持一致。

2. 定期检查并联调压装置的运行情况，确保其工作正常。

3. 发电机并联运行时，应平衡每台发电机的负载，避免部分发电机过负荷运行。

4. 使用发电机时，应注意其工作环境和散热条件，避免超负荷运行和过热。

五、总结发电机的并联调压原理是确保电力系统稳定运行的重要手段。

通过并联连接和调节励磁电流，可以实现多台发电机共同供电，分担负载，提高系统的可靠性和稳定性。

以上是对发电机的并联调压原理的详细说明，希望本说明书能够帮助您更好地了解和操作发电机。

如有任何问题或需要进一步的帮助，请随时与我们联系。
