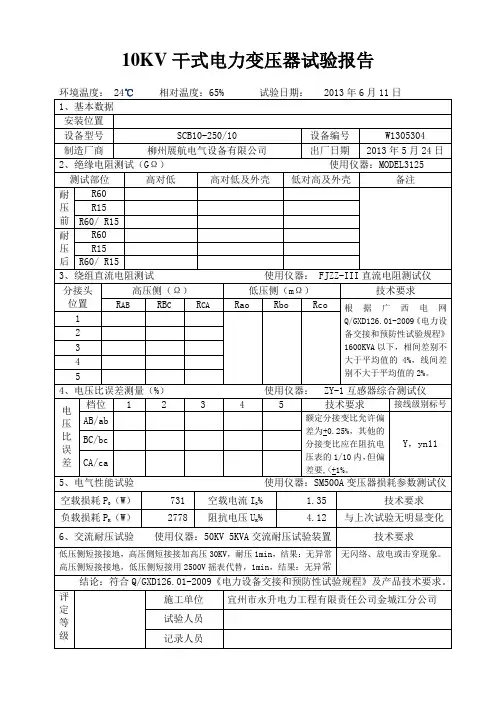

10KV干式电力变压器试验报告
环境温度： 24℃ 相对温度：65% 试验日期： 2013年6月11日
1、基本数据
安装位置
设备型号 SCB10-250/10 设备编号 W1305304
制造厂商 柳州展航电气设备有限公司 出厂日期 2013年5月24日
2、绝缘电阻测试（GΩ） 使用仪器：MODEL3125
测试部位 高对低 高对低及外壳 低对高及外壳 备注
耐压前 R60
R15
R60/ R15
耐压后 R60
R15
R60/ R15
3、绕组直流电阻测试 使用仪器： FJZZ-III直流电阻测试仪
分接头位置 高压侧（Ω） 低压侧（mΩ） 技术要求
RAB RBC RCA Rao Rbo Rco 根据广西电网Q/GXD126.01-2009《电力设备交接和预防性试验规程》1600KVA以下，相间差别不大于平均值的4%，线间差别不大于平均值的2%。 1
2
3
4
5
4、电压比误差测量（%） 使用仪器： ZY-1互感器综合测试仪
电压比误差 档位 1 2 3 4 5 技术要求 接线级别标号
AB/ab 额定分接变比允许偏差为+0.25%，其他的分接变比应在阻抗电压表的1/10内，但偏差要,<+1%。 Y，yn11 BC/bc
CA/ca
5、电气性能试验 使用仪器：SM500A变压器损耗参数测试仪
空载损耗P0（W） 731 空载电流I0% 1.35 技术要求
负载损耗PK（W） 2778 阻抗电压UK% 4.12 与上次试验无明显变化
6、交流耐压试验 使用仪器：50KV 5KVA交流耐压试验装置 技术要求
干式变压器的生产工艺
干式变压器是一种无油、无气体绝缘的变压器，其生产工艺主要包括选材、绕制、绝缘处理、组装和测试等环节。
首先，在干式变压器的生产中，选材是非常重要的一环。核心材料的选用直接影响到变压器的性能，常见的核心材料主要有铁氧体和非晶合金。铁氧体具有饱和磁感应强度高、饱和磁导率高、品质因数高等优点，而非晶合金可以更好地减小变压器的负载损耗和短路阻抗。此外，绝缘材料的选用也非常重要，常见的绝缘材料主要有绝缘纸、绝缘漆和绝缘片等。
其次，绕制是干式变压器生产的核心环节之一。绕制包括高压绕组和低压绕组的绕制。高压绕组由多层绕组线圈叠放而成，主要用于传递和分配电压。低压绕组则由单层绕组线圈绕成，用于传递和分配电流。在绕制过程中，需要注意各绕组的绕向、绕组的层间绝缘以及导线的良好接触等问题。
绝缘处理是为了保证干式变压器中的各部件之间具有良好的电气绝缘性能。常用的绝缘处理方法有浸渍绝缘、涂覆绝缘和包覆绝缘等。其中，浸渍绝缘是将整个变压器进行浸渍，以增强绝缘性能；涂覆绝缘是将绝缘漆均匀地涂覆在各部件表面，以形成坚固的绝缘层；而包覆绝缘是将绝缘材料包覆在导线表面，以增强通气暴露的导线的绝缘性能。
组装是干式变压器生产的一项重要环节。在组装过程中，需要注意各部件的安装位置和顺序，确保各部件之间的间隙不超过规定的范围，以保证变压器的机械强度和绝缘性能。同时，还需要进行各项连接时的质量检测和控制，确保连接的牢固和可靠。
最后，干式变压器生产过程还需要进行一系列的测试，包括绝缘电阻测试、局部放电测试、耐压试验和负载损耗测试等。通过这些测试，可以验证干式变压器的绝缘性能、电气性能和机械性能，确保其质量符合标准要求。
综上所述，干式变压器的生产工艺包括选材、绕制、绝缘处理、组装和测试等环节。在每个环节中，都需要严格控制质量，确保干式变压器的性能和可靠性。
干式变压器工艺流程
干式变压器是一种无油绝缘变压器，具有体积小、重量轻、维护方便等优点，因此在电力配电和工业领域得到广泛应用。下面简要介绍一下干式变压器的工艺流程。
首先，干式变压器的制造开始于矽钢片的切割。矽钢片是变压器内部的核心，通过切割可以得到不同规格的铁芯片，用来构建变压器的磁路。切割方式可以是机器手自动进行，也可以是工人手工切割。
接下来，将切割好的矽钢片进行堆叠。矽钢片敷设于工作台上，依次叠放形成铁芯的磁路。为了保证磁路的良好导磁性能，每层铁芯之间要进行绝缘处理。一般采用的方法是在铁芯之间添加层层绝缘纸，保证不同层次之间的绝缘。
然后，进行线圈的制作。线圈是变压器中的主要元件，用来输送电能。通常情况下，线圈是由铜制成的，因为铜导电性能好，耐高温，适合在变压器内部工作。根据变压器设计要求，将铜线弯曲并绕制成线圈的形状。
接着，将制作好的线圈安装到铁芯上。先将一个线圈的一端连接到铁芯的一端，然后依次将其他线圈依次连接。通过绝缘处理，保证不同线圈之间的绝缘，不会发生短路或漏电的情况。
最后，对整个变压器进行封装。为了提高变压器的散热效果，通常会在变压器外壳上加装散热片。外壳封装完成后，进行电气性能测试。通过测试，可以确保变压器的各项功能和性能符合设计要求。
以上就是干式变压器的工艺流程。除了以上步骤外，还需要进行严格的质量控制，保证每个工艺步骤的准确性和稳定性。同时，还需要进行产品质量检验，确保生产出来的干式变压器质量可靠，能够保证安全和长期稳定的运行。
中华人民共和国国家标准
干式电力变压器
CB6450—86
总则
本标准等效采用国际标准IEC 726(1982)《干式电力变压器》。
1.1范围
本标准适用于电压等级为35KV及以下的干式电力变压器（包括自耦变压器）。
本标准不适用于下列小型和专用的干式变压器：
额定容量小于是kVA的单相变压器及额定容量小于5kVA的多相变压器；
静止变流器用变压器；
起动变压器；
试验变压器；
机车变压器；
隔爆和矿用变压器；
焊接用变压器：
调压变压器；
专用小型安全电力变压器。
当上述变压器或其他特殊变压器没有相应的标准时，本标准可部分或全部引用。
本标准条文中引用的GB 1094《电力变压器》各部分中的有关条款，均应理解是下列标准的相应条款：
GB 1094.1-85《电力变压器 第一部分 总则》；
GB lO94.2-85《电力变压器 第二部分 温升》：
GB 1094.3-85《电力变压器 第三部分 绝缘水平和绝缘试验》；
GB 1094.4-85《电力变压器 第四部分 分接和联结方法》；
GB 1094.5-85《电力变压器 第五部分 承受短路的能力》
1.2 使用条件
1.2.1 正常使用条件
满足下列要求的使用条件为正常使用条件。
a. 海拔
海拔不超过1000m。
注：海拔超过1000m时，见第1.2.2款。
b. 环境温度
最高气温 +40℃； 最高日平均气温+30℃;
最高年平均气温+20℃;
最低气温 -30℃(适用于户外式变压器)；
最低气温 -5℃(适用于户内式变压器)。
注：越过这些温度时，见第1.2.2款。
c. 电源电压的波形
电源电压的波形近似于正弦波。
d. 多相电源电压的对称性
多相变压器所连接的电源电压应近似对称。
1.2.2特殊使用条件的规定
用户应在询价单中详细提出在第1.2.1款正常使用条件中尚未包括的使用条件(见附录A及附录B)。
为不符合第1.2.1款规定的正常使用条件而设计的变压器，例如冷却空气温度更高或海拔超过1000m，其定额及试验方面的补充方面的补充要求（在规定范围以内的）见第3.2.2、3.2.3款和4.2条。
