地下室顶板土方回填施工方案

洛阳市洛南新区18＃花园工会苑小区

1、2＃住宅楼工程地下室回填土施工方案

(017)

编制人：

审核人：

批准人：

洛 阳 城 建 集 团 有 限 公 司

二OO七年三月二十九日

洛阳市洛南新区18＃花园工会苑 施工方案017＃

洛阳城建集团有限公司 1 地下室室外回填土工程施工方案

一、 工程概况：

1、本回填土工程施工方案是针对洛阳市洛南新区18＃花园工会苑1、2＃住宅楼工程地下室外围基坑部位（－6.9m～－0.45m标高位置）的土方回填工作而编制。

2、地下室室外回填土采用三七灰土回填；控制压实系数≥0.94。

3、回填部位围绕整个地下室四周，横断面基本呈倒三角型，基坑边壁前期已做完砼喷锚护壁，局部坡度变化较大，整个回填量大约为10000m3。

4、工程计划于地下室外墙防水工程完工并经验收合格后开始进行，整个回填工作计划15天完成。

二、 施工准备：

1、材料：

土料：一部分采用现场存土，一部分由我单位协助业主选择土源购置，回填土料不得含有有机杂质，使用前应过筛，其粒径不大于50mm。含水率应在最佳含水率+5范围以内。

石灰：使用前应充分熟化，粒径不大于5mm；

三七灰土：采用现场人工拌合，拌合要充分均匀。灰土的最佳含水率及最大干容重由试验员现场取样，经试验确定。

2、机具：蛙式打夯机及振动冲击夯、手推车、木耙、铁锹（尖头与平头）、2m靠尺、胶皮管、小线和木折尺环刀、天平等。

三、 作业条件：

1、回填前，基坑内支撑架体及模板已拆除完毕，地下室砼墙外侧防水层已检查完毕并办好隐检手续，基坑内杂物已清除干净。

2、设备组织4-6台机械性能良好的蛙式打夯机，局部面积较小处采用垂直振动冲击夯。

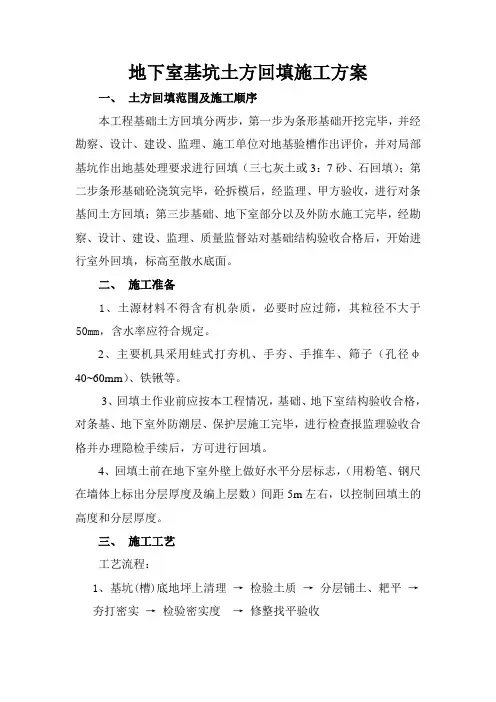

地下室基坑土方回填施工方案

一、 土方回填范围及施工顺序

本工程基础土方回填分两步，第一步为条形基础开挖完毕，并经勘察、设计、建设、监理、施工单位对地基验槽作出评价，并对局部基坑作出地基处理要求进行回填（三七灰土或3：7砂、石回填）；第二步条形基础砼浇筑完毕，砼拆模后，经监理、甲方验收，进行对条基间土方回填；第三步基础、地下室部分以及外防水施工完毕，经勘察、设计、建设、监理、质量监督站对基础结构验收合格后，开始进行室外回填，标高至散水底面。

二、 施工准备

1、土源材料不得含有机杂质，必要时应过筛，其粒径不大于50mm，含水率应符合规定。

2、主要机具采用蛙式打夯机、手夯、手推车、筛子（孔径φ40~60mm）、铁锹等。

3、回填土作业前应按本工程情况，基础、地下室结构验收合格，对条基、地下室外防潮层、保护层施工完毕，进行检查报监理验收合格并办理隐检手续后，方可进行回填。

4、回填土前在地下室外壁上做好水平分层标志，（用粉笔、钢尺在墙体上标出分层厚度及编上层数）间距5m左右，以控制回填土的高度和分层厚度。

三、 施工工艺

工艺流程：

1、基坑(槽)底地坪上清理 → 检验土质 → 分层铺土、耙平 → 夯打密实 → 检验密实度 → 修整找平验收 2、 填土前应将基坑（槽）底或地坪上的垃圾等杂物清理干净；基槽回填前，必须清理到基础底面标高。

3、 检验回填土的质量有无杂物，粒径是否符合规定，以及回填土的含水量是否在控制的范围内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇回填上的含水量偏低，可采用预先洒水润湿等措施。

4、 回填土应分层铺摊。每层铺土厚度应根据土质、密实度要求和机具性能确定。一般蛙式打夯机每层铺土厚度为200mrn；人工打夯不大于200mm。每层铺摊后，随之耙平。

5、 回填上每层至少夯打三遍。打夯应一夯压半夯，夯夯相接，行行相连，纵横交叉。并且严禁采用水浇使土下沉的所谓“水夯”法。

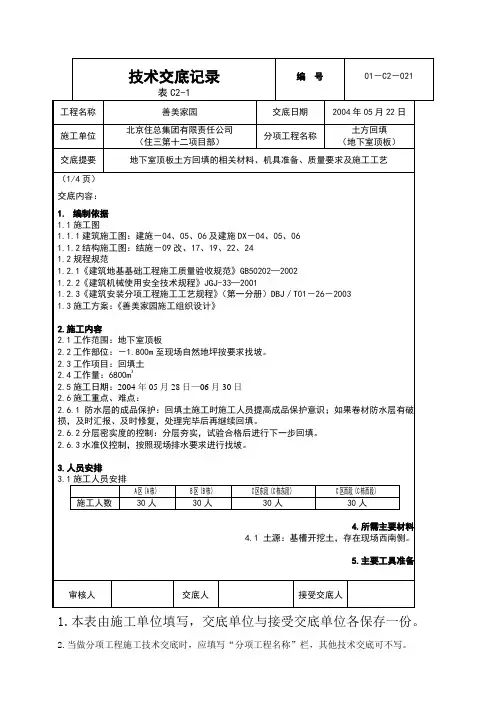

技术交底记录

表C2-1 编 号 01－C2－021

工程名称 善美家园 交底日期 2004年05月22日

施工单位 北京住总集团有限责任公司

（住三第十二项目部） 分项工程名称 土方回填

（地下室顶板）

交底提要 地下室顶板土方回填的相关材料、机具准备、质量要求及施工工艺

（1/4页）

交底内容：

1. 编制依据

1.1施工图

1.1.1建筑施工图：建施－04、05、06及建施DX－04、05、06

1.1.2结构施工图：结施－09改、17、19、22、24

1.2规程规范

1.2.1《建筑地基基础工程施工质量验收规范》GB50202—2002

1.2.2《建筑机械使用安全技术规程》JGJ-33—2001

1.2.3《建筑安装分项工程施工工艺规程》（第一分册）DBJ／T01－26－2003

1.3施工方案：《善美家园施工组织设计》

2.施工内容

2.1工作范围：地下室顶板

2.2工作部位：－1.800m至现场自然地坪按要求找坡。

2.3工作项目：回填土

2.4工作量：6800m3

2.5施工日期：2004年05月28日—06月30日

2.6施工重点、难点：

2.6.1防水层的成品保护：回填土施工时施工人员提高成品保护意识；如果卷材防水层有破损，及时汇报、及时修复，处理完毕后再继续回填。

2.6.2分层密实度的控制：分层夯实，试验合格后进行下一步回填。

2.6.3水准仪控制，按照现场排水要求进行找坡。

3.人员安排

3.1施工人员安排

A区（A栋） B区（B栋） C区东段（C栋东段） C区西段（C栋西段）

施工人数 30人 30人 30人 30人

4.所需主要材料

4.1 土源：基槽开挖土，存在现场西南侧。

5.主要工具准备

审核人 交底人 接受交底人

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不写。 技术交底记录

洛阳歌剧院（人民会堂）工程

地下室回填土施工方案 河南六建建筑集团有限公司 1

洛阳歌剧院（人民会堂）工程

地下室回填土施工方案

编制：

审核：

审批：

河南六建建筑集团有限公司

2005年11月10日 洛阳歌剧院（人民会堂）工程 地下室回填土施工方案

河南六建建筑集团有限公司 2

一、 工程概况：

洛阳市歌剧院（人民会堂）建设地点位于洛阳新区“时代轴线”上，建设地块南北长208米，东西宽250米，占地约78亩。用地范围：南临太康路，东西侧临市府东街、市府西街，北临宜人路。艺术中心项目由中心剧场、东附楼、西附楼三部分组成，总建筑面积32500平方米左右。其中中心剧场为框剪结构，建筑高度为31.1米，主舞台部分下沉14米，建筑面积约15900平方米；观众厅座位1453个，分楼座、池座两层。

二、 施工内容及要求：

1、施工部位：地下室基坑边槽及室内回填土，其中条形基础下按照设计要求采用C15素混凝土回填，基坑台阶面标高低于基底标高处使用砂卵石回填碾压至基础素砼垫层，级配砂卵石换填采用4：3：3（卵石：砾石：中粗砂），其余部分采用同标高层所挖原土回填。

2、施工要求：采用机械、人工回填土方；使用压路机（用于大面积回填区）、蛙式、立式打夯机（用于边槽回填）进行机械击实，分层压实。压实系数≥0.94（非基底范围），0.97（基底范围）。
