音响系统

天乐基业 13米

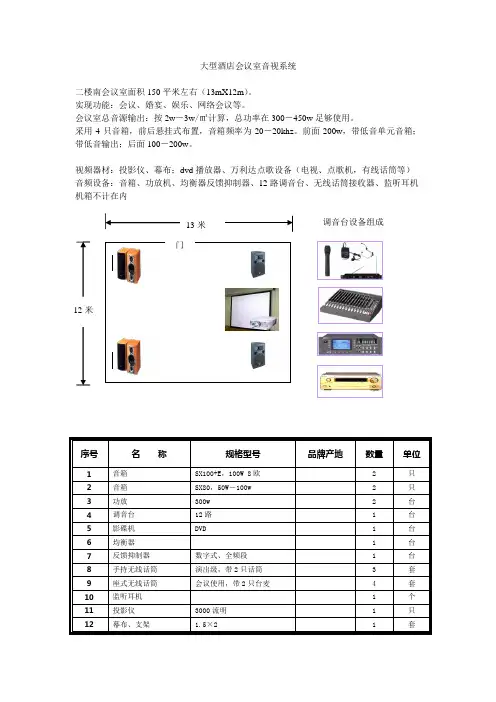

门 大型酒店会议室音视系统

二楼南会议室面积150平米左右（13mX12m）。

实现功能：会议、婚宴、娱乐、网络会议等。

会议室总音源输出：按2w－3w/㎡计算，总功率在300－450w足够使用。

采用4只音箱，前后悬挂式布置，音箱频率为20－20khz。前面200w，带低音单元音箱；带低音输出；后面100－200w。

视频器材：投影仪、幕布；dvd播放器、万利达点歌设备（电视、点歌机，有线话筒等）

音频设备：音箱、功放机、均衡器反馈抑制器、12路调音台、无线话筒接收器、监听耳机

机箱不计在内

调音台设备组成

序号 名 称 规格型号 品牌产地 数量 单位

1 音箱 SX100+E，100W 8欧 2 只

2 音箱 SX80，50W－100w 2 只

3 功放 300w 2 台

4 调音台 12路 1 台

5 影碟机 DVD 1 台

6 均衡器 1 台

7 反馈抑制器 数字式、全频段 1 台

8 手持无线话筒 演出级，带2只话筒 3 套

9 座式无线话筒 会议使用，带2只台麦 4 套

10 监听耳机 1 个

11 投影仪 3000流明 1 只

12 幕布、支架 1.5×2 1 套 12米 天乐基业 所需设备明细

二层北会议室布置

会议室面积：11.4×16.3米

这个会议室没有音控室。音箱总功率在350－530w左右。

采用6只音箱，前中后的布置。前置音箱为20－20khz，100w；中置和后置音箱为50w。都采用悬挂放置。

视频器材：活动投影仪、幕布；dvd播放器、万利达点歌设备（电视、点歌机，有线话筒等）

以上和南会议室通用。

音频设备：音箱、功放机、均衡器反馈抑制器、12路调音台、无线话筒接收器、监听耳机

13 视频点播设备 电视，话筒，支架等等 1 套

序号 名 称 规格型号 品牌产地 数量 单位

1 音箱 SX100+E，100W 8欧 2 只

音响系统安装的详细步骤

音响系统的安装需要一定的专业知识和技巧，下面是安装音响系统的详细步骤：

1. 确定位置：根据音响系统的用途和房间的布局，确定安装位置。选择一个合适的位置可以确保音质和声音效果的最佳表现。确定位置：根据音响系统的用途和房间的布局，确定安装位置。选择一个合适的位置可以确保音质和声音效果的最佳表现。

2. 准备材料：收集所需的安装材料，包括音箱、音频线、功放器、扬声器支架等。确保所有材料的质量和适用性。准备材料：收集所需的安装材料，包括音箱、音频线、功放器、扬声器支架等。确保所有材料的质量和适用性。

3. 布线：根据音响系统的布局设计，进行合理的布线安装。使用高质量的音频线连接音箱和功放器，确保音质传输的稳定和清晰。布线：根据音响系统的布局设计，进行合理的布线安装。使用高质量的音频线连接音箱和功放器，确保音质传输的稳定和清晰。

4. 安装音箱：根据位置和布局的要求，安装音箱。使用扬声器支架或者固定支架将音箱安装在合适的位置上，确保音箱的稳固和安全。安装音箱：根据位置和布局的要求，安装音箱。使用扬声器支架或者固定支架将音箱安装在合适的位置上，确保音箱的稳固和安全。

5. 连接音频线：将音频线连接到音箱和功放器上。确保连接端口的质量和稳定性，避免信号干扰和音质损失。连接音频线：将音频线连接到音箱和功放器上。确保连接端口的质量和稳定性，避免信号干扰和音质损失。

6. 安装功放器：将功放器安装在合适的位置上，确保通风良好且易于操作。连接功放器和音箱的音频线，确保连接稳定。安装功放器：将功放器安装在合适的位置上，确保通风良好且易于操作。连接功放器和音箱的音频线，确保连接稳定。

7. 调试和测试：完成安装后，进行调试和测试。检查音箱的声音效果和音质是否符合要求，调整音量和音调等参数，以达到最佳的音响效果。调试和测试：完成安装后，进行调试和测试。检查音箱的声音效果和音质是否符合要求，调整音量和音调等参数，以达到最佳的音响效果。

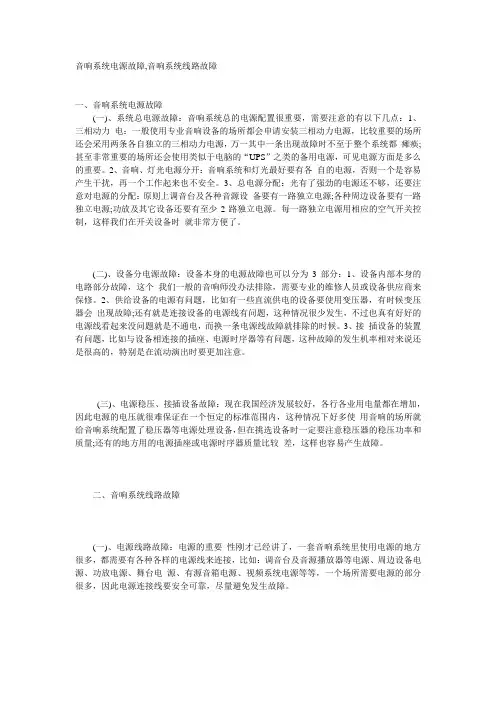

音响系统电源故障,音响系统线路故障

一、音响系统电源故障

(一)、系统总电源故障：音响系统总的电源配置很重要，需要注意的有以下几点：1、三相动力 电：一般使用专业音响设备的场所都会申请安装三相动力电源，比较重要的场所还会采用两条各自独立的三相动力电源，万一其中一条出现故障时不至于整个系统都 瘫痪;甚至非常重要的场所还会使用类似于电脑的“UPS”之类的备用电源，可见电源方面是多么的重要。2、音响、灯光电源分开：音响系统和灯光最好要有各 自的电源，否则一个是容易产生干扰，再一个工作起来也不安全。3、总电源分配：光有了强劲的电源还不够，还要注意对电源的分配：原则上调音台及各种音源设 备要有一路独立电源;各种周边设备要有一路独立电源;功放及其它设备还要有至少2路独立电源。每一路独立电源用相应的空气开关控制，这样我们在开关设备时 就非常方便了。

(二)、设备分电源故障：设备本身的电源故障也可以分为3部分：1、设备内部本身的电路部分故障，这个 我们一般的音响师没办法排除，需要专业的维修人员或设备供应商来保修。2、供给设备的电源有问题，比如有一些直流供电的设备要使用变压器，有时候变压器会 出现故障;还有就是连接设备的电源线有问题，这种情况很少发生，不过也真有好好的电源线看起来没问题就是不通电，而换一条电源线故障就排除的时候。3、接 插设备的装置有问题，比如与设备相连接的插座、电源时序器等有问题，这种故障的发生机率相对来说还是很高的，特别是在流动演出时要更加注意。

(三)、电源稳压、接插设备故障：现在我国经济发展较好，各行各业用电量都在增加，因此电源的电压就很难保证在一个恒定的标准范围内，这种情况下好多使 用音响的场所就给音响系统配置了稳压器等电源处理设备，但在挑选设备时一定要注意稳压器的稳压功率和质量;还有的地方用的电源插座或电源时序器质量比较 差，这样也容易产生故障。

二、音响系统线路故障

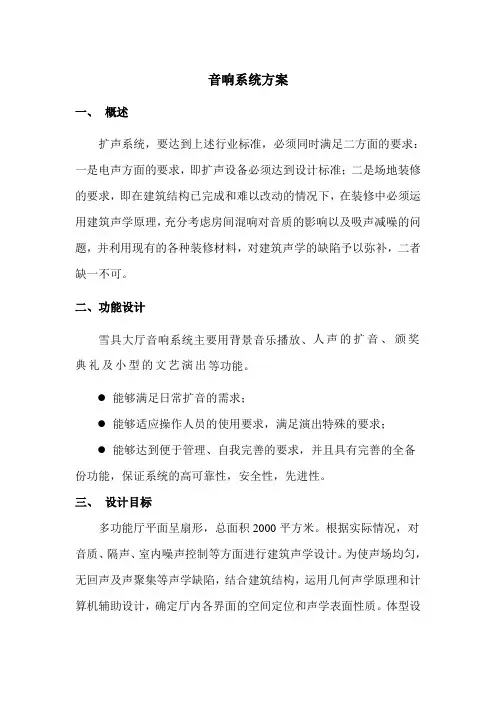

音响系统方案

一、 概述

扩声系统，要达到上述行业标准，必须同时满足二方面的要求：一是电声方面的要求，即扩声设备必须达到设计标准；二是场地装修的要求，即在建筑结构已完成和难以改动的情况下，在装修中必须运用建筑声学原理，充分考虑房间混响对音质的影响以及吸声减噪的问题，并利用现有的各种装修材料，对建筑声学的缺陷予以弥补，二者缺一不可。

二、功能设计

雪具大厅音响系统主要用背景音乐播放、人声的扩音、颁奖典礼及小型的文艺演出等功能。

 能够满足日常扩音的需求；

 能够适应操作人员的使用要求，满足演出特殊的要求；

 能够达到便于管理、自我完善的要求，并且具有完善的全备份功能，保证系统的高可靠性，安全性，先进性。

三、 设计目标

多功能厅平面呈扇形，总面积2000平方米。根据实际情况，对音质、隔声、室内噪声控制等方面进行建筑声学设计。为使声场均匀，无回声及声聚集等声学缺陷，结合建筑结构，运用几何声学原理和计算机辅助设计，确定厅内各界面的空间定位和声学表面性质。体型设计的主要任务是利用声学原理作好扩散设计，使观众有足够的早期反射声覆盖，并使早期反射声分布均匀、覆盖面大。

一般来讲，混响时间短可提高语言的清晰度，混响时间长可提高音乐的丰满度。本系统应首先保证语言清晰度为主要目的，同时兼顾音乐、环绕影视使用要求。所以在进行扩声系统设计之前必须以特定的混响时间为基础，只有在特定的混响时间条件下对“声学特性指标”的设计才是科学的、准确的。

四、设计规范

 《厅堂扩声特性测量方法》（GB／T4959－95）

 《厅堂扩声系统设计规范》（GB 50371-2006）

 《厅堂混响时间测量规范》（GBJ76-84）

 《厅堂扩声特性的测量方法》GB/4959-95

 《民用建筑电器设计规范》JGJ/T16-92

 《智能建筑设计标准》GB/T50314-2000

 《建筑与建筑群综合布线工程设计规范》GB/T50311-2000
