机械排烟的设置要求(通用版)

排烟系统的防烟分区规定要求（通用版）

排烟系统的防烟分区规定要求：

1、设置排烟系统的场所或部位应采用挡烟垂壁、结构梁及隔墙等划分防烟分区。

2、防烟分区不应跨越防火分区。

3、挡烟垂壁等挡烟分隔设施的深度不应小于500mm且不应小于规范规定的储烟仓厚度。

4、对于有吊顶的空间，当吊顶开孔不均匀或开孔率≤25%时，吊顶内空间高度不得计入储烟仓厚度。

5、设置排烟设施的建筑内，敞开楼梯和自动扶梯穿越楼板的开口部应设置挡烟垂壁等设施。

6、公共建筑、工业建筑防烟分区的最大允许面积及其长边最大允许长度应符合规定，当工业建筑采用自然排烟系统时，其防烟分区的长边长度尚不应大于建筑内空间净高的8倍。

注：1、公共建筑、工业建筑中的走道宽度不大于2.5m时，其防烟分区的长边长度不应大于60m；

2、汽车库防烟分区的划分及其排烟量应符合现行国家规范《汽车库、修车库停车场防火规范》的规定。 空间净高H（m） 最大允许面积（rn） 长边最大允许长度（ni）

H<3.0 500 24

3.0 < H< 6.0 1000 36

6.0

具有自然对流条件时，不应大于75m

H>9.0 防火分区允许的面积

老年人照料设施各种用房设置要求（通用版）

老年人照料设施建筑应设置老年人用房和管理服务用房,其中老年人用房包括生活用房、文娱与健身用房、康复与医疗用房，老年人照料设施用房设置要求如下：

1、各类老年人照料设施建筑的基本用房设置应满足照料服务和运营模式的要求。

2、老年人照料设施的老年人居室和老年人休息室不应设置在地下室、半地下室。

3、老年人全日照料设施中，为护理型床位设置的生活用房应按照料单元设计，为非护理型床位设置的生活用房宜按生活单元或照料单元设计。

4、生活用房设置应符合下列规定：

1）当按照料单元设计时，应设居室、单元起居厅、就餐、备餐、护理站、药存、清洁间、污物间、卫生间、盥洗、洗浴等用房或空间，可设老年人休息、家属探视等用房或空间。

2）当按生活单元设计时，应设居室、就餐、卫生间、盥洗、洗浴、厨房或电炊操作等用房或空间。

5、照料单元的使用应具有相对独立性，每个照料单元的设计床位数不应大于60床。

6、失智老年人的照料单元应单独设置,每个照料单元的设计床位数不宜大于20床。

7、老年人全日照料设施的文娱与健身用房设置应满足老年人的相应活动需求，可设阅览、网络、棋牌、书画、教室、健身、多功能活动等用房或空间。

8、老年人全日照料设施的康复与医疗用房设置应符合下列规定：

1）当提供康复服务时，应设相应的康复用房或空间。

2）应设医务室，可根据所提供的医疗服务设其他医疗用房或空间。

9、老年人全日照料设施的管理服务用房设置应符合下列规定：

1）应设值班、入住登记、办公、接待、会议、档案存放等办公管理用房或空间。 2）应设厨房、洗衣房、储藏等后勤服务用房或空间。

3）应设员工休息室、卫生间等用房或空间，宜设员工浴室、食堂等用房或空间。

10、老年人日间照料设施的用房设置应符合下列规定：

1）生活用房：应设就餐、备餐、休息室、卫生间、洗浴等用房或空间。

2）文娱与健身用房：应设至少1个多功能活动空间，宜按动态和静态活动的不同需求分区或分室设置。

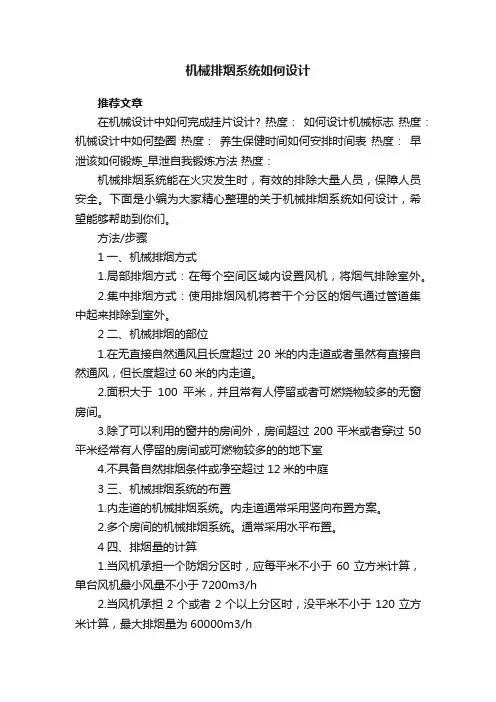

机械排烟系统如何设计

推荐文章

在机械设计中如何完成挂片设计? 热度： 如何设计机械标志 热度：

机械设计中如何垫圈 热度： 养生保健时间如何安排时间表 热度： 早泄该如何锻炼_早泄自我锻炼方法 热度：

机械排烟系统能在火灾发生时，有效的排除大量人员，保障人员安全。下面是小编为大家精心整理的关于机械排烟系统如何设计，希望能够帮助到你们。

方法/步骤

1一、机械排烟方式

1.局部排烟方式：在每个空间区域内设置风机，将烟气排除室外。

2.集中排烟方式：使用排烟风机将若干个分区的烟气通过管道集中起来排除到室外。

2二、机械排烟的部位

1.在无直接自然通风且长度超过20米的内走道或者虽然有直接自然通风，但长度超过60米的内走道。

2.面积大于100平米，并且常有人停留或者可燃烧物较多的无窗房间。

3.除了可以利用的窗井的房间外，房间超过200平米或者穿过50平米经常有人停留的房间或可燃物较多的的地下室

4.不具备自然排烟条件或净空超过12米的中庭

3三、机械排烟系统的布置

1.内走道的机械排烟系统。内走道通常采用竖向布置方案。

2.多个房间的机械排烟系统。通常采用水平布置。

4四、排烟量的计算

1.当风机承担一个防烟分区时，应每平米不小于60立方米计算，单台风机最小风量不小于7200m3/h

2.当风机承担2个或者2个以上分区时，没平米不小于120立方米计算，最大排烟量为60000m3/h 5五、设计要点

1.排烟口，设置在顶棚或靠近过顶棚墙面;

2.每个防烟分区内应设置排烟口;

3.尽量考虑使烟气气流与人流疏散方向相反;

6六、排烟风机

1.排烟风机可以采用准用排烟轴流风机，并应在其机房入口处设有280度自动关闭排烟防火阀

2.排烟风机应设置在系统最高排烟口的上部，位于防火分区的机房内。

综合医院护理单元设置要求（通用版）

护理单元的盥洗室、浴室和卫生间、监护用房，应符合下列要求：

1、当卫生间设于病房内时，宜在护理单元内单独设置探视人员卫生间。

2、当护理单元集中设置卫生间时，男女患者比例宜为1：1，男卫生间每16床应设1个大便器和1个小便器，女卫生间每16床应设3个大便器。

3、医护人员卫生间应单独设置。

4、设置集中盥洗室和浴室的护理单元;盥洗水龙头和淋浴器每12床～15床应各设1个，且每个护理单元应各不少于2个。

5、盥洗室和淋浴室应设前室。

6、附设于病房内的浴室、卫生间面积和卫生洁具的数量，应根据使用要求确定，并应设紧急呼叫设施和输液吊钩。

7、无障碍病房内的卫生间应按规范的要求设置

8、污洗室应邻近污物出口处，并应设倒便设施和便盆、痰杯的洗涤消毒设施。

9、病房不应设置开敞式垃圾井道。

10、监护用房设置应符合下列要求：

1）重症监护病房（ICU）宜与手术部、急诊部邻近，并应有快捷联系;

2）心血管监护病房（CCU）宜与急诊部、介人治疗科室邻近，并应有快捷联系;

3）应设监护病房、治疗、处置、仪器、护士站、污洗等用房;

4）护士站的位置宜便于直视观察患者;

5）监护病床的床间净距不应小于1.20m;

6）单床间不应小于12.00m²。
