EL发光原理

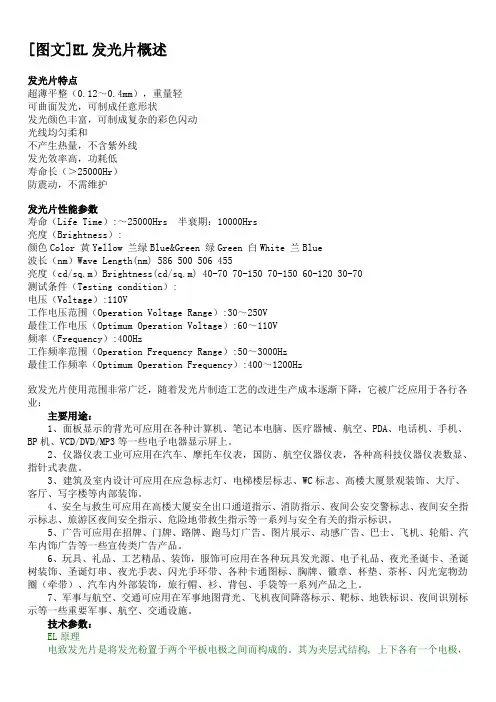

[图文]EL发光片概述

发光片特点

超薄平整（0.12～0.4mm），重量轻

可曲面发光，可制成任意形状

发光颜色丰富，可制成复杂的彩色闪动

光线均匀柔和

不产生热量，不含紫外线

发光效率高，功耗低

寿命长（＞25000Hr）

防震动，不需维护

发光片性能参数

寿命（Life Time）:～25000Hrs 半衰期：10000Hrs

亮度（Brightness）:

颜色Color 黄Yellow 兰绿Blue&Green 绿Green 白White 兰Blue

波长（nm）Wave Length(nm) 586 500 506 455

亮度（cd/sq.m）Brightness(cd/sq.m) 40-70 70-150 70-150 60-120 30-70

测试条件（Testing condition）:

电压（Voltage）:110V

工作电压范围（Operation Voltage Range）:30～250V

最佳工作电压（Optimum Operation Voltage）:60～110V

频率（Frequency）:400Hz

工作频率范围（Operation Frequency Range）:50～3000Hz

最佳工作频率（Optimum Operation Frequency）:400～1200Hz

致发光片使用范围非常广泛，随着发光片制造工艺的改进生产成本逐渐下降，它被广泛应用于各行各业：

主要用途：

1、面板显示的背光可应用在各种计算机、笔记本电脑、医疗器械、航空、PDA、电话机、手机、BP机、VCD/DVD/MP3等一些电子电器显示屏上。

2、仪器仪表工业可应用在汽车、摩托车仪表，国防、航空仪器仪表，各种高科技仪器仪表数显、指针式表盘。

3、建筑及室内设计可应用在应急标志灯、电梯楼层标志、WC标志、高楼大厦景观装饰、大厅、客厅、写字楼等内部装饰。

4、安全与救生可应用在高楼大厦安全出口通道指示、消防指示、夜间公安交警标志、夜间安全指示标志、旅游区夜间安全指示、危险地带救生指示等一系列与安全有关的指示标识。

固体发光

一、名词解释

1、平衡辐射：是炽热物体的光辐射，又叫热辐射。起因于物体的温度。T,热平衡(准平衡),相应热辐射。热辐射体的光谱只决定于辐射体的温度及其发射本领。

非平衡辐射：在某种外界作用激发下，物体偏离原来的热平衡态所产生的辐射。发光是其一种。

2、发光：当物质受到诸如光照、外加电场或电子束轰击等的激发后，吸收了外界能量，其电子处于激发状态，物质只要不因此而发生化学变化，当外界激发停止以后，处于激发状态的电子总要跃迁回到基态。在这个过程中，一部分多余能量通过光或热的形式释放出来。这部分能量以光的电磁波形式发射出来，即称为发光现象。

上转换发光：吸收光子的能量小于发射光子的能量，材料吸收低能量长波辐射，发射短波辐射，材料的发射谱带位于其相应激发谱带的短波边，称上转换发光。

3、发光效率：通常有三种表示法： 量子效率ηq功率效率（能量效率）η 光度效率（流明效率）ηl

功率效率（能量效率）ηp ：是指发射光的光功率Pf与被吸收的光功率Px（或激发时输入的电功率）之比 。

量子效率ηq ：是指发射的光子数Nf与激发时吸收的光子数（或电子数）Nx之比

4、发光中心：由激发而产生的电子和空穴，不稳定，最终将会复合。一般而言，电子和空穴总是通过某种特定的中心而实现复合的。若复合后发射出光子，这种中心就是发光中心（可以是组成基质的离子、离子团或有意掺入的激活剂）

猝灭中心：有些复合中心将电子和空穴复合的能量转变为热而不发射光子，这样的中心就叫做猝灭中心

5、电致发光：用电场或电流产生的发光，最初译成场致发光。

6、余辉发光：是一种光致发光现象，是指激发光停止后物质仍能持续发光的现象。

余辉时间：当激发光停止后，发光亮度（或强度）衰减到原来的e分之一 ，或10%时，所经历的时间。

7、热致释光：当温度升高时，发光又逐渐加强，这种现象称为加热发光或热致释光，有时简称热释光。

红外释光：有的甚至在室温衰减完后,加热到高温还有热释光峰。如：SrS:Ce、Sm150℃左右。SrS：Eu、Sm 370℃。这种材料存贮的激发能可通过红外线释放。

EL发光线使用技术问答

1. 发光线16种系列产品有何区别

A) 线体主题分类为软线（需要依靠卡，槽，胶，支架成型），硬线（自己独立弯曲成型，类似铁丝），用户

可以直接使用.

B)产品分类为成品（客户直接使用），半成品（根据使用要求自己匹配）

C)16个系列产品产品只是大约按常规已知市场的分类，包括配件及驱动器。

D)发光线必须使用交流或直流电工作.常规发光线需要配驱动器才可以使用.

2. 发光线不亮问题如何判定与解决

A) 确定电源,驱动器连接及良好否.

B)检查发光线接头处.判定接头是否被不恰当弯折,需要重新连接.

C)快速剪去发光线尾端1CM,防止尾端两电极相连.

3. 户外可以使用否?颜色牢固否?

A) 可以在户外使用.注意驱动器防止潮湿.

B)长时期户外使用红色与橙色发光线易褪色,一般是1年以上,原因是有机荧光染料耐紫外线不好,虽然已添

加抗紫外线剂.红色染料的褪色是染料届的难题。

4. 发光线材料成份及是否有环境污染

A) 无任何环境污染.

B) 主体成份:铜丝,KPT电致发光荧光粉（硫化锌）,塑料PVC，PU，PE，TPU，

5. 安装使用时不恰当的拉扯及弯折的后果

A) 发光线发光层断裂,有黑点,易发生短路打火.

B) 发光时有可移动黑斑

C) 发光线与电线连接处断裂..

D) 一般地说直径细的线抗拉性差。

6. 发光线独立工作条件交流工作,电压:90V-150V 频率:1000-4000HZ

7. 驱动器独立工作条件

DC3V,6V,9V,12V,18V,24V. AC110V,220.

8. 驱动器不工作问题判定与解决

A) 检测电源接头与发光线连接.

B) 检查驱动器有无鸣叫,通常驱动器工作有微小声音.

C) 如驱动器使用以后发生不亮,应放置3-5分钟,或重复与发光线连接,再尝试使用.因为驱动器有断电后延时

保护,其再次工作时需先释放电容储藏的电荷.

D) 发光线与驱动器连接不好时,有时工作会使驱动器发热,这时候应断电,因为驱动发热后工作会不正常.

发光原理

1、 白炽灯

太阳发光是因为表面温度接近6000K，所有固体、液体及气体如达到足够高的温度，都会产生可见光。白炽灯中的固体钨在大约3000K时的炽热就是我们常见的光源。白炽体的重要特性：辐射的色表随着辐射体的温度的升高从暗红、经过桔黄、发白，最后到炽蓝。色温也随着辐射体的温度升高而提高。

白炽灯之所以使用钨做灯丝材料是因为钨在高温下的低蒸气速率以及可以被抽成细丝等其他性质。电流在金属导线中流过时会有一定的消耗，当输入功率与辐射功率及其他功率损失的总和精确平衡时，就达到了一个稳定态。影响一些光源寿命的因素，主要原因是由于钨灯丝的蒸发损失，主要是热点和填充气体。

2、 卤钨灯

维恩位移定律表明：温度越高光效越高。如钨丝表面在3200K时的光效（每一瓦电力所发出的光量，其数值越高表示光源的效率愈高）为36 lm.W-1，而在2800K时为22 lm.W-1。如果在高压下使用一种低热导气体，如氪，使蒸发受到抑制，就可以使用较高的灯丝温度。要安全承受这种高压，就需要一种小而结实的灯泡。非常小量的卤素，如各种形式的碘、溴，可以用来与到达灯泡壳壁的钨起反应，确保泡壳的干净。通过这种手段制造出灯丝温度达到3450K的灯泡，同时也改进了光效。如果没有充入卤素，这种灯泡会在几小时内变黑。

改善钨丝灯的方法是只允许可见辐射出射。如果红外辐射被反射回来并被灯丝吸收，则维护灯丝温度的功率就可以减小。商业化实现方法：发明制造低费用、低损耗、高质量的红外反射膜，我们也可称之为红外反射滤光器。

3、 气体放电

放电通常比白炽灯更有效，这是由于其辐射来自高于固体灯丝能达到的温度区域。放电是比钨更有选择的发射体（可移向可见区或者紫外区而远离红外辐射区），因此在红外辐射区有更少的能量浪费。

放电形成等离子体，它是离子、电子形成的混合体，平均呈电中性。一般必须有与等离子体的电子连接，通常是电极，但无电极连接也是可能的。

⑴带电极的气体放电
