合成氨合成工艺流程

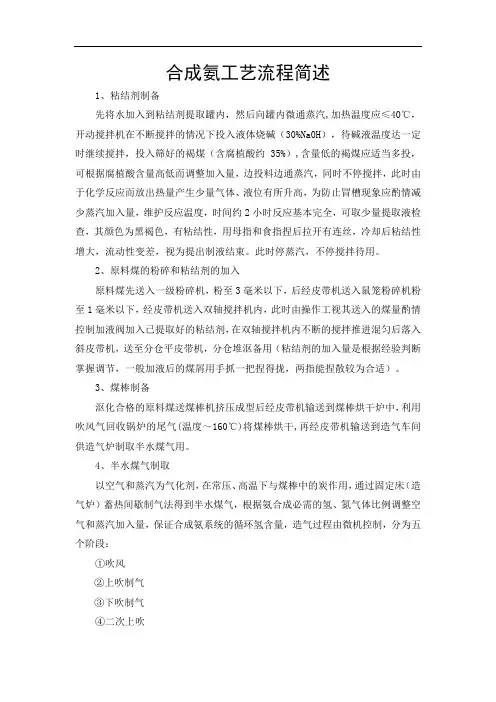

合成氨工艺流程简述

1、粘结剂制备

先将水加入到粘结剂提取罐内，然后向罐内微通蒸汽,加热温度应≤40℃，开动搅拌机在不断搅拌的情况下投入液体烧碱（30%Na0H），待碱液温度达一定时继续搅拌，投入筛好的褐煤（含腐植酸约35%）,含量低的褐煤应适当多投，可根据腐植酸含量高低而调整加入量，边投料边通蒸汽，同时不停搅拌，此时由于化学反应而放出热量产生少量气体、液位有所升高，为防止冒槽现象应酌情减少蒸汽加入量，维护反应温度，时间约2小时反应基本完全，可取少量提取液检查，其颜色为黑褐色，有粘结性，用母指和食指捏后拉开有连丝，冷却后粘结性增大，流动性变差，视为提出制液结束。此时停蒸汽，不停搅拌待用。

2、原料煤的粉碎和粘结剂的加入

原料煤先送入一级粉碎机，粉至3毫米以下，后经皮带机送入鼠笼粉碎机粉至1毫米以下，经皮带机送入双轴搅拌机内，此时由操作工视其送入的煤量酌情控制加液阀加入已提取好的粘结剂，在双轴搅拌机内不断的搅拌推进混匀后落入斜皮带机，送至分仓平皮带机，分仓堆沤备用（粘结剂的加入量是根据经验判断掌握调节，一般加液后的煤屑用手抓一把捏得拢，两指能捏散较为合适）。

3、煤棒制备

沤化合格的原料煤送煤棒机挤压成型后经皮带机输送到煤棒烘干炉中，利用吹风气回收锅炉的尾气(温度～160℃)将煤棒烘干,再经皮带机输送到造气车间供造气炉制取半水煤气用。

4、半水煤气制取

以空气和蒸汽为气化剂，在常压、高温下与煤棒中的炭作用，通过固定床（造气炉）蓄热间歇制气法得到半水煤气，根据氨合成必需的氢、氮气体比例调整空气和蒸汽加入量，保证合成氨系统的循环氢含量，造气过程由微机控制，分为五个阶段：

①吹风

②上吹制气

③下吹制气

④二次上吹

⑤空气吹净

②、③、④、⑤阶段制取的半水煤气经旋风除尘器、蒸汽过热器、显热回收器回收热量，进入洗气塔降温除尘后送入气柜。

以上五个阶段形成一个工作循环，周而复始。每个工作循环根据原料煤的特性，确定各阶段的工作时间，烘干煤棒的一个工作循环时间120-140秒，为保证半水煤气生产的连续性，采用若干台半水煤气发生炉交替工作。

合成氨的工艺流程

氨是重要的无机化工产品之一，在国民经济中占有重要地位。除液氨可直接作为肥料外，农业上使用的氮肥，例如尿素、硝酸铵、磷酸铵、氯化铵以及各种含氮复合肥，都是以氨为原料的。合成氨是大宗化工产品之一，世界每年合成氨产量已达到1亿吨以上，其中约有80%的氨用来生产化学肥料，20%作为其它化工产品的原料。

德国化学家哈伯从1902年开始研究由氮气和氢气直接合成氨。于1908年申请专利，即“循环法”，在此基础上，他继续研究，于1909年改进了合成，氨的含量达到6%以上。这是目前工业普遍采用的直接合成法。反应过程中为解决氢气和氮气合成转化率低的问题，将氨产品从合成反应后的气体中分离出来，未反应气和新鲜氢氮气混合重新参与合成反应。合成氨反应式如下：

N2+3H2=2NH3(该反应为可逆反应,等号上反应条件为:"高温，高压",下为:"催化剂")

合成氨的主要原料可分为固体原料、液体原料和气体原料。经过近百年的发展，合成氨技术趋于成熟，形成了一大批各有特色的工艺流程，但都是由三个基本部分组成，即原料气制备过程、净化过程以及氨合成过程。

合成氨是由氮和氢在高温高压和催化剂存在下直接合成的氨。别名：氨气。分子式NH3英文名：synthetic ammonia。世界上的氨除少量从焦炉气中回收副产外，绝大部分是合成的氨。

1. 合成氨装置模型图：

工业生产上合成氨装置图

2、合成氨工艺流程叙述：

(1)原料气制备 将煤和天然气等原料制成含氢和氮的粗原料气。对于固体原料煤和焦炭，通常采用气化的方法制取合成气；渣油可采用非催化部分氧化的方法获得合成气；对气态烃类和石脑油，工业中利用二段蒸汽转化法制取合成气。

(2)净化 对粗原料气进行净化处理，除去氢气和氮气以外的杂质，主要包括变换过程、脱硫脱碳过程以及气体精制过程。

① 一氧化碳变换过程

在合成氨生产中，各种方法制取的原料气都含有CO，其体积分数一般为12%~40%。合成氨需要的两种组分是H2和N2，因此需要除去合成气中的CO。变换反应如下： CO+H2OH→2+CO2

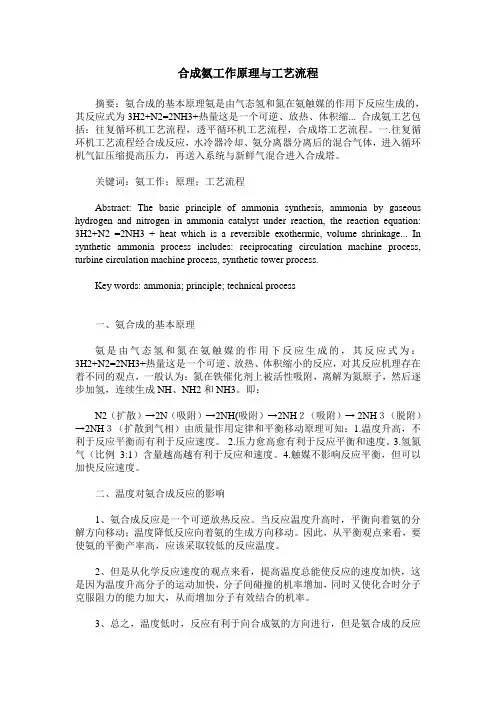

合成氨工作原理与工艺流程

摘要：氨合成的基本原理氨是由气态氢和氮在氨触媒的作用下反应生成的，其反应式为3H2+N2=2NH3+热量这是一个可逆、放热、体积缩... 合成氨工艺包括：往复循环机工艺流程，透平循环机工艺流程，合成塔工艺流程。一.往复循环机工艺流程经合成反应，水冷器冷却、氨分离器分离后的混合气体，进入循环机气缸压缩提高压力，再送入系统与新鲜气混合进入合成塔。

关键词：氨工作；原理；工艺流程

Abstract: The basic principle of ammonia synthesis, ammonia by gaseous

hydrogen and nitrogen in ammonia catalyst under reaction, the reaction equation:

3H2+N2 =2NH3 + heat which is a reversible exothermic, volume shrinkage... In

synthetic ammonia process includes: reciprocating circulation machine process,

turbine circulation machine process, synthetic tower process.

Key words: ammonia; principle; technical process

一、氨合成的基本原理

氨是由气态氢和氮在氨触媒的作用下反应生成的，其反应式为：3H2+N2=2NH3+热量这是一个可逆、放热、体积缩小的反应，对其反应机理存在着不同的观点，一般认为：氮在铁催化剂上被活性吸附，离解为氮原子，然后逐步加氢，连续生成NH、NH2和NH3。即：

N2（扩散）→2N（吸附）→2NH(吸附）→2NH２（吸附）→ 2NH３（脱附）→2NH３（扩散到气相）由质量作用定律和平衡移动原理可知：1.温度升高，不利于反应平衡而有利于反应速度。 2.压力愈高愈有利于反应平衡和速度。3.氢氮气（比例3:1）含量越高越有利于反应和速度。4.触媒不影响反应平衡，但可以加快反应速度。

工艺流程说明：

将无烟煤（或焦炭）由炉顶加入固定床层煤气发生炉中，并交替向炉内通入空气和水蒸汽，燃料气化所生成的半水煤气经燃烧室、废热锅炉回收热量后送入气柜。

半水煤气由气柜进入电除尘器，除去固体颗粒后依次进入压缩机的Ⅰ、Ⅱ、Ⅲ段，加压到1.9~2.0Mpa，送入脱硫塔，用A.D.A.溶液或其他脱硫溶液洗涤,以除去硫化氢，随后，气体经饱和塔进入热交换器，加热升温后进入一氧化碳变换炉，用水蒸汽使气体中的一氧化碳变为氢。变换后的气体，返回热交换器进行降温，并经热水塔的进一步降温后，进入变换器脱硫塔，以除去变换时产生的硫化氢。然后，气体进入二氧化碳吸收塔，用水洗法除去大部分二氧化碳。脱碳后的原料进入压缩机Ⅳ、Ⅴ段，升压到压缩机12.09~13.0Mpa后，依次进入铜洗塔和碱洗塔，使气体中残余的一氧化碳和二氧化碳含量进一步降至20（ppm）以下，以满足合成氨的要求。

净化后的原料气进入压缩机的最后一段，升压到30.0~32.0 MPa进入滤油器，在此与循环压缩机来的循环气混合，经除油后，进入冷凝塔和氨冷器的管内，再进入冷凝塔的下部，分离出液氨。分离出液氨后的气体进入冷凝塔上部的管间，与管内的气体换热升温后进入氨合成塔。在高温高压并有催化剂存在的条件下，将氮氢气合成氨。出合成塔的气体中，约含氨10~20%，经水冷器与氨冷器将氨液化并分离后，其气体进入循环压缩机循环使用。分离出的液氨进入液氨贮槽。

原料气的制备:制备氢氮比为3:1的半水煤气

即造气。将无烟煤（或焦炭）由炉顶加入固定床层煤气发生炉中，并交替向炉内通入空气和水蒸汽，燃料气化后生成氢氮比为3:1的半水煤气。整个生产过程由煤气发生炉、燃烧室、废热锅炉、气柜等设备组成。

固定床半水煤气制造过程由吹风、上吹制气、下吹制气、二次上吹、空气吹净等5个阶段构成，为了调节氢氮比，在吹风末端要将部分吹风气吹入煤气，这个过程通常称为吹风回收。
