一阶RC电路的暂态响应实验报告

本次实验的目的是研究一阶RC电路的暂态响应，了解RC电路在电路中的应用及其响应特性，并通过实验观察、测量一阶RC电路的电流和电压随时间变化的情况，掌握实验技能和数据处理方法。

实验器材：

- 万用表

- 脉冲信号发生器

- 电容

- 电阻

实验步骤：

1. 根据电路图连接电路，将电容和电阻连接成一阶RC电路，通过脉冲信号发生器产生一个方波信号，调节频率为50Hz、幅值为10V。

2. 用万用表测量R、C的阻值和电容器的标称电容。

3. 用示波器观察方波信号波形，调整脉冲信号发生器的输出幅值和偏置电压，确保方波的基准线为0V。

4. 连接万用表，分别测量电容器两端的电压、电阻上的电压和电流，记录每一次测量的时间，以及电流和电压的数值，根据实验数据绘制电流和电压随时间变化的波形图。

实验结果：

实验记录了电容器两端电压、电阻上的电压和电流随时间的变化情况，记录的数据如下：

| 时间（ms） | Uc（V） | UR（V） | I（mA） |

| ---------- | ------- | ------- | ------- |

| 0 | 0 | 10 | 0 |

| 1 | 3.95 | 6.05 | 3.55 |

| 2 | 6.3 | 3.7 | 2.72 |

| 3 | 7.87 | 2.13 | 2.05 | | 4 | 8.95 | 1.05 | 1.57 |

| 5 | 9.6 | 0.4 | 1.2 |

| 6 | 9.87 | 0.13 | 0.94 |

| 7 | 9.96 | 0.04 | 0.74 |

| 8 | 10 | 0 | 0.59 |

结论：

根据实验数据绘制的电流和电压随时间变化的波形图可以发现，电容器的电压随时间的增加而增加，最终趋近于直流源的电压值，而电阻上的电压随时间的增加而减小，最终趋近于0V。同时，电流随时间的增加而减小，也趋近于0A。这种响应特性是一阶RC电路的典型特征，称为指数衰减响应。

一阶RC电路在电路中的应用非常广泛，比如用于阻尼振荡回路和信号滤波器等，研究一阶RC电路的暂态响应可以增加对电路的理解和运用。

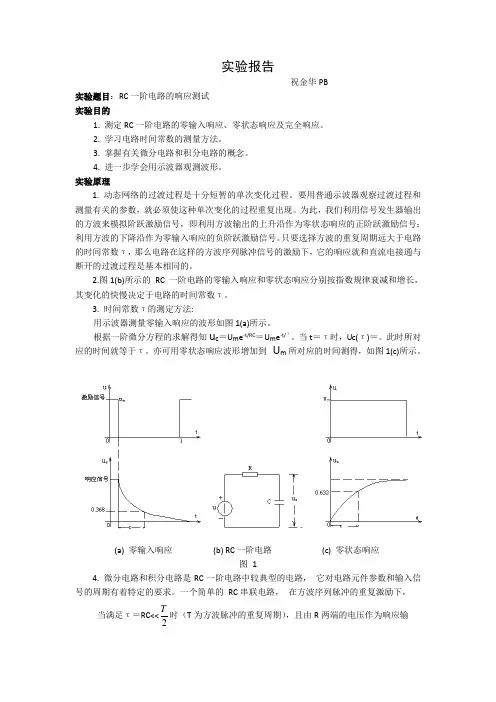

实验报告rc一阶电路的响应测试

实验报告

祝金华PB

实验题目：RC一阶电路的响应测试

实验目的

1. 测定RC一阶电路的零输入响应、零状态响应及完全响应。

2. 学习电路时间常数的测量方法。

3. 掌握有关微分电路和积分电路的概念。

4. 进一步学会用示波器观测波形。

实验原理

1. 动态网络的过渡过程是十分短暂的单次变化过程。要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。

2.图1(b)所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。

3. 时间常数τ的测定方法:

用示波器测量零输入响应的波形如图1(a)所示。

根据一阶微分方程的求解得知uc＝Ume-t/RC＝Ume-t/τ。当t＝τ时，Uc(τ)＝。此时所对应的时间就等于τ。亦可用零状态响应波形增加到 Um所对应的时间测得，如图1(c)所示。

(a) 零输入响应 (b) RC一阶电路 (c) 零状态响应

图 1

4. 微分电路和积分电路是RC一阶电路中较典型的电路，它对电路元件参数和输入信号的周期有着特定的要求。一个简单的 RC串联电路，在方波序列脉冲的重复激励下，

当满足τ＝RC<<2T时（T为方波脉冲的重复周期），且由R两端的电压作为响应输出，这就是一个微分电路。因为此时电路的输出信号电压与输入信号电压的微分成正比。如图2(a)所示。利用微分电路可以将方波转变成尖脉冲。

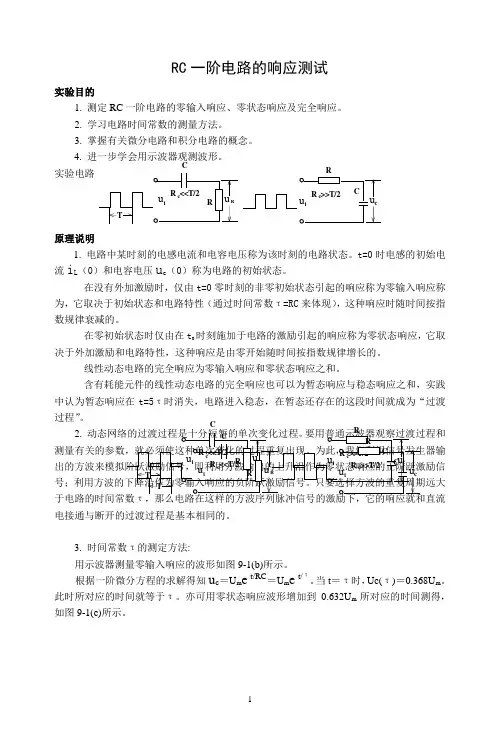

RC一阶电路的响应测试实验报告

1 RC一阶电路的响应测试

实验目的

1. 测定RC一阶电路的零输入响应、零状态响应及完全响应。

2. 学习电路时间常数的测量方法。

3. 掌握有关微分电路和积分电路的概念。

4. 进一步学会用示波器观测波形。

实验电路

原理说明

1. 电路中某时刻的电感电流和电容电压称为该时刻的电路状态。t=0时电感的初始电流iL（0）和电容电压uc（0）称为电路的初始状态。

在没有外加激励时，仅由t=0零时刻的非零初始状态引起的响应称为零输入响应称为，它取决于初始状态和电路特性（通过时间常数τ=RC来体现），这种响应时随时间按指数规律衰减的。

在零初始状态时仅由在t0时刻施加于电路的激励引起的响应称为零状态响应，它取决于外加激励和电路特性，这种响应是由零开始随时间按指数规律增长的。

线性动态电路的完全响应为零输入响应和零状态响应之和。

含有耗能元件的线性动态电路的完全响应也可以为暂态响应与稳态响应之和，实践中认为暂态响应在t=5τ时消失，电路进入稳态，在暂态还存在的这段时间就成为“过渡过程”。

2. 动态网络的过渡过程是十分短暂的单次变化过程。要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。

3. 时间常数τ的测定方法:

用示波器测量零输入响应的波形如图9-1(b)所示。

根据一阶微分方程的求解得知uc＝Ume-t/RC＝Ume-t/τ。当t＝τ时，Uc(τ)＝0.368Um。此时所对应的时间就等于τ。亦可用零状态响应波形增加到0.632Um所对应的时间测得，如图9-1(c)所示。

实验四 RC一阶电路的响应测试

实验四rc一阶电路的响应测试

实验九 RC一阶电路的响应测试

一、实验目的

1.测量RC一阶电路的零输入响应和零状态响应。2.学习电路时间常数的测量方法。3.进一步学习使用示波器绘制图形。2、原理描述

1.动态网络的过渡过程是十分短暂的单次变化过程，对时间常数τ较大的电路，可用慢扫描长余辉示波器观察光点移动的轨迹。然而能用一般的双踪示波器观察过渡过程和测量有关的参数，必须使这种单次变化的过程重复出现。为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即令方波输出的上升沿作为零状态响应的正阶跃激励信号；方波下降沿作为零输入响应的负阶跃激励信号，只要选择方波的重复周期远大于电路的时间常数τ，电路在这样的方波序列脉冲信号的激励下，它的影响和直流电源接通与断开的过渡过程是基本相同的。

电路的响应时间分别按照零阶和慢阶RC的变化规律呈指数增长τ3。时间常数τ的测定方法

(b)零输入响应(a)rc一阶电路(c)零状态响应

图9-1

三、实验设备

第12号IV.实验内容

实验线路板的结构如图所示，认清r、c元件的布局及其标称值，各开关的通断位置等等。

名称函数信号发生器双道示波器型号和规格数量11备注

1.选择动态线路板上r、c元件，令(1)r＝120ω，c＝2200pf

如图所示的RC充放电电路由以下部分组成：。E为直流稳压电源的输出，E=24V。此时，在示波器屏幕上可以观察到激励和响应的变化规律，可以测量时间常数τ，并描述充电和放电

uc波形。

少量改变电容值或电阻值，定性观察对响应的影响，并记录观察到的现象。 (2)令r＝10kω，c＝3300pf，观察并描绘响应波形，继续增大c之值，定性观察对响应的影响。五、实验注意事项

1.示波器的亮度不能太亮。2.调整仪表旋钮时，不要用力过猛。
