配电变压器的常见故障及解决措施

试论变压器常见故障及解决措施

摘要：本文介绍了电力变压器及低压配电变压器的常见缺陷和故障，分析了这些故障对变压器的危害，并对消除故障的方法进行了归纳总结。 关键词：低压配电变压器；常见故障；应急措施

abstract: this paper introduces the power transformer and

low voltage power distribution transformer common defects and

faults, analyses the harm of these faults of the transformer,

and summarized the method of eliminating the fault.

keywords: low voltage power distribution transformer;

fault; emergency measures

中图分类号：tm41

1、变压器常见故障及其诊断措施

1.1 变压器渗油。变压器渗漏油不仅会给电力企业带来较大的经济损失、环境污染，还会影响变压器的安全运行，可能造成不必要的停运甚至变压器的损毁事故，给电力客户带来生产上的损失和生活上的不便。因此，有必要解决变压器渗漏油问题。

①油箱焊缝渗油。对于平面接缝处渗油可直接进行焊接，对于拐角及加强筋连接处渗油则往往渗漏点查找不准，或补焊后由于内应力的原因再次渗漏。对于这样的渗点可加用铁板进行补焊，两面连接处，可将铁板裁成纺锤状进行补焊；三面连接处可根据实际位置将铁板裁成三角形进行补焊；该法也适用于套管电流互感器二次引线盒拐角焊缝渗漏焊接。 ②高压套管升高座或进人孔法兰渗油。这些部位主要是由于胶垫安装不合适，运行中可对法兰进行施胶密封。封堵前用堵漏胶将法兰之间缝隙堵好，待堵漏胶完全固化后，退出一个法兰紧固螺丝，将施胶枪嘴拧入该螺丝孔，然后用高压将密封胶注入法兰间隙，直至各法兰螺丝帽有胶挤出为止。

龙源期刊网

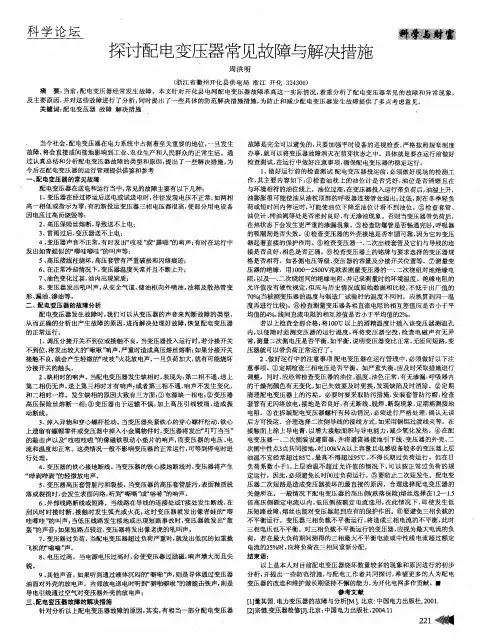

探讨配电变压器常见故障与解决措施

作者：周洪明

来源：《科学与财富》2013年第02期

摘要：当前，配电变压器经常发生故障。本文针对开化县电网配电变压器故障率高这一实际情况，着重分析了配电变压器常见的故障和异常现象，及主要原因，并对这些故障进行了分析，同时提出了一些具体的防范解决措施措施，为防止和减少配电变压器发生故障提供了多点考虑意见。

关键词：配电变压器 故障 解决措施

当今社会，配电变压器在电力系统中占据着至关重要的地位，一旦发生故障，将会直接或间接地影响到工业、农业生产和人民群众的正常生活。通过认真总结和分析配电变压器故障的类型和原因，提出了一些解决措施，为今后在配电变压器的运行管理提供借鉴和参考

一、配电变压器的常见故障

配电变压器在送电和运行当中，常见的故障主要有以下几种：

1、 变压器在经过停运后送电或试送电时，往往发现电压不正常，如两相高一相低或指示为零；有的新投运变压器三相电压都很高，使部分用电设备因电压过高而烧毁等；

2、 高压保险丝熔断，导致送不上电；

3、 雷雨过后，变压器送不上电；

4 、变压器声音不正常，有时发出“吱吱”或“霹啪”的响声；有时在运行中发出如青蛙似的“唧哇唧哇”的叫声等；

5 、高压接线柱烧坏，高压套管有严重破损和闪络痕迹；

6、 在正常冷却情况下，变压器温度失常并且不断上升；

7 、油色变化过甚，油内出现炭质；

8、 变压器发出吼叫声，从安全气道、储油柜向外喷油，油箱及散热管变形、漏油、渗油等。

二、 配电变压器的故障分析 龙源期刊网

配电变压器发生故障时，我们可以从变压器的声音来判断故障的类型，从而正确的分析出产生故障的原因，进而解决处理好故障，恢复配电变压器的正常运行。

科学论坛　探讨配电变压器常见故障与解决措施　周洪明　謦　（浙江省衢州开化县供电局浙江开化３２４３００）　摘要：当前，配电变压器经常发生故障。本文针对开化县电网配电变压器故障率高这一实际情况，着重分析了配电变压器常见的故障和异常现象，　及主要原因，并对这些故障进行了分析，同时提出了一些具体的防范解决措施措施，为防止和减少配电变压器发生故障提供了多点考虑意见。　关键词：配电变压器故障解决措施　、　．　当今社会，配电变压器在电力系统中占据着至关重要的地位，一旦发生　故障，将会直接或间接地影响到工业、农业生产和人民群众的正常生活。通　过认真总结和分析配电变压器故障的类型和原因，提出了一些解决措施，为　今后在配电变压器的运行管理提供借鉴和参考　一、配电变压器的常见故障　配电变压器在送电和运行当中，常见的故障主要有以下几种：　１、变压器在经过停运后送电或试送电时，往往发现电压不正常，如两相　高一相低或指示为零：有的新投运变压器三相电压都很高，使部分用电设备　因电压过高而烧毁等；　２、高压保险丝熔断，导致送不上电；　３、雷雨过后，变压器送不上电；　４、变压器声音不正常，有时发出“吱吱’’或‘霹啪”的响声；有时在运行中　发出如青蛙似盼‘唧哇唧哇”的叫声等；　５、高压接线柱烧坏，高压套管有严重破损和闪络痕迹；　６、在正常冷却情况下，变压器温度失常并且不断上升：　７、油色变化过甚，油内出现炭质；　８、变压器发出吼叫声，从安全气道、储油柜向外喷油，油箱及散热管变　形、漏油、渗油等。　二、配电变压器的故障分析　配电变压器发生故障时，我们可以从变压器的声音来判断故障的类型，　从而正确的分析出产生故障的原因，进而解决处理好故障，恢复配电变压器　的正常运行。　１、调压分接开关不到位或接触不良。当变压器投入运行时，若分接开关　不到位，将发出较大自　啾啾”响声，严重时造成高压熔丝熔断；如果分接开关　接触不良，就会产生轻微自勺‘‘吱吱’，火花放电声，一旦负荷加大，就有可能烧坏　分接开关的触头。　２、缺相时的响声。当配电变压器发生缺相时，表现为：第二相不通，送上　第二相仍无声，送上第三相时才有响声；或者第三相不通，响声不发生变化，　和二相时一样。发生缺相的原因大致有三方面：①电源缺一相电；②变压器　高压保险丝熔断一相；③变压器由于运输不慎，加上高压引线较细，造成振　动断线。　３、掉入异物和穿心螺杆松动。当变压器夹紧铁心的穿心螺杆松动，铁心　上遗留有螺帽零件或变压器中掉入小金属物件时，变压器将发出“叮叮当当”　的敲击声以及“吱啦吱啦”的像磁铁吸动小垫片的响声，而变压器的电压、电　流和温度却正常。这类情况一般不影响变压器的正常运行，可等到停电时进　行处理。　４、变压器的铁心接地断线。当变压器的铁心接地断线时，变压器将产生　“哗剥哔剥”的轻微放电声。　５、变压器高压套管脏污和裂损。当变压器的高压套管脏污，表面釉质脱　落或裂损时，会发生表面闪络，听至　嘶嘶’礅‘‘哧哧”的响声。　６、外部线路断线或短路。当线路在导线的连接处或Ｔ接处发生断线，在　刮风时时接时断，接触时发生弧光或火花，这时变压器就发出像青蛙的“唧　哇唧哇”的叫声；当低压线路发生接地或出现短路事故时，变压器就发出“轰　轰”的声音；如果短路点较近，变压器将发出像老虎的吼叫声。　７、变压器过负荷。当配电变压器超过负荷严重时，就发出低沉的如重载　飞机自勺‘‘嗡嗡’’声。　８、电压过高。当电源电压过高时，会使变压器过励磁，响声增大而且尖　锐。　９、其他声音。如果听到通过液体沉闷的“噼啪”声，则是导体通过变压器　油面对外壳的放电声。内部放电送电时听到“噼啪噼啦”的清脆击铁声，则是　导电引线通过空气对变压器外壳的放电声；　三、配电变压器故障的解决措施　针对分析以上配电变压器故障的原因，其实，有相当一部分配电变压器　故障是完全可以避免的，只要加强平时设备的巡视检查，严格按照规章制度　办事，就可以将变压器故障消灭在萌芽状态之中　具体就是要在运行前做好　检查测试，在运行中做好注意事项，确保配电变压器的稳定运行。　１、做好运行前的检查测试配电变压器投运前，必须做好现场的检测工　作，其主要内容如下：①检查油枕上的油位计是否完好，油位是否清晰且在　与环境相符的油位线上。油位过高，在变压器投入运行带负荷后，油温上升，　油膨胀很可能使油从油枕项部的呼吸器连接管处溢出；过低，则在冬季轻负　荷或短时间内停运时，可能使油位下降至油位计看不到油位。②检查套管、　油位计、排油阀等处是否密封良好，有无渗油现象。否则当变压器带负荷后，　在热状态下会发生更严重的渗漏现象。③检查防爆管是否畅通完好，呼吸器　的吸潮剂是否失效。④检查变压器的外壳接地是否牢固可靠，因为它对变压　器起着直接的保护作用。⑤检查变压器一、二次出线套管及它们与导线的连　接是否良好，相色是否正确。⑥检查变压器上的铭牌与要求选择的变压器规　格是否相符。如各侧电压等级、变压器的容量及分接开关位置等。⑦测量变　压器的绝缘。用１００ｏ’　５ｏ０　＆欧表测量变压器的一、二次绕组对地绝缘电　阻，以及一、二次绕组间的绝缘电阻，并记录测量时的环境温度。绝缘电阻的　允许值没有硬性规定，但应与历史情况或原始数据相比较，不低于出厂值的　７ＯＯ／ｏ（￣变压器的温度与制造厂试验时的温度不同时，应换算到同一温　度再进行比较）。⑧检查测量变压器各相直流电阻的相互差值应是否小于平　均值的４％，线间直流电阻的相互差值是否小于平均值的２％。　若以上检查全部合格，将１０ｏ℃以上的酒精温度计插入该变压器测温孔　内，以便随时监测变压器的运行温度，再将变压器空投，检查电磁声有无异　常，测量二次侧电压是否平衡，如平衡，说明变压器变比正常，无匝间短路，变　压器就可以带负荷正常运行了。　２、做好运行中的注意事项配电变压器在运行管理中，必须做好以下注　意事项。①定期检查三相电压是否平衡。如严重失衡，应及时采取措施进行　调整。同时，应经常检查变压器的油位、温度、油色正常，有无渗漏，呼吸器内　的干燥剂颜色有无变化，如已失效要及时更换，发现缺陷及时消除。②定期　清理配电变压器上的污垢。必要时要采取防污措施，安装套管防污帽，检查　套管有无闪络放电，接地是否良好，有无断线、脱焊、断裂现象，定期摇测接地　电阻。③在拆装配电变压器螺杆有转动情况，必须进行严格处理，确认无误　后方可投运。合理选择二次侧导线的接线方式，如采用铜铝过渡线夹等。在　接触面上涂上导电膏，以增大接触面积与导电能力，减少氧化发热。④在配　电变压器一、二次侧装设避雷器，并将避雷器接地引下线、变压器的外壳、二　次侧中性点３点共同接地，对１００ｋＶＡ以上容量且电感设备较多的变压器上层　油温不宜经常超过８５＂Ｃ，最高不得超过９５＇Ｃ，不得长期过负荷运行。但在日　负荷系数小于１，上层油温不超过允许值的情况下，可以按正常过负荷的规　定运行。因此，必须避免长时间过负荷运行。⑤要防止二次短发生。配电变　压器二次短路是造成变压器损坏的最直接的原因，合理选择配电变压器的　关健所在。一般情况下配电变压器的高压侧（跌落保险）熔丝选择在１．２—１．５　倍高压侧额定电流以内，低压侧按额定电流选用，在此情况下，即使发生低　压短路故障，熔丝也能对变压器起到应有的保护作用。⑥要避免三相负载的　不平衡运行。变压器三相负载不平衡运行，将造成三相电流的不平衡，此时　三相电压也不平衡　对三相负载不平衡运行的变压器，应视为最大电流的负　荷，若在最大负荷期间测得的三相最大不平衡电流或中性线电流超过额定　电流的２５％时，应将负荷在三相间重新分配　结束语：　以上是本人对目前配电变压器烧坏数量较多的现象和原因进行的初步　分析，并提出一些防范措施，与配电工作者共同探讨，希望更多的人为配电　变压器的改造和维护做长期坚持不懈的能力，为开化电网多作贡献。一　参考文献　【１】董其国．电力变压器的故障与分析口讧】．北京：中国电力出版社，２００１．　【２］宗健．变压器检修明　ｔ京：中国电力出版社，２００４．１１　２２１谰

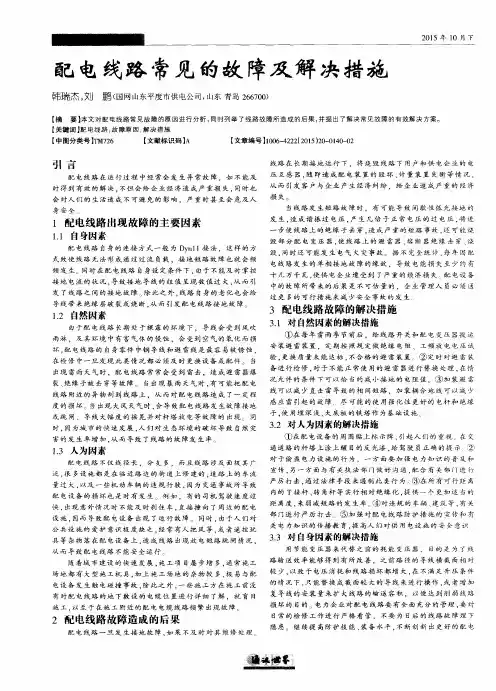

配电线路常见的故障及解决措施　

韩瑞杰，刘　鹏（国网山东平度市供电公司，山东青岛２６６７００）　

【摘　要】本文对配电线路常见故障的原因进行分析　【关键词】配电线路ｉ故障原因；解决措施　

【中图分类号】ＴＭ７２６　【文献标识码】Ａ　同时列举了线路故障所造成的后果，并提出了解决常见故障的有效解决方案。　

【文章编号】１００６—４２２２（２０１５）２０—０１４０—０２　

引言　

配电线路在运行过程中经常会发生异常故障，如不能及　时得到有效的解决．不但会给企业经济造成严重损失，同时也　会对人们的生活造成不可避免的影响．严重时甚至会危及人　身安全。　１配电线路出现故障的主要因素　

１．１自身因素　

配电线路自身的连接方式一般为Ｄｙｎｌ１接法．这样的方　

式致使线路无法形成通过过流负载．接地短路故障也就会频　频发生。同时在配电线路自身设定条件下．由于不能及时掌控　接地龟流的状况，导致接地导线的组值呈现数值过大．从而引　发了线路之间的接地故障。除此之外．线路自身的老化也会给　

导线带来绝缘层破裂或烧断．从而引发配电线路接地故障　１．２自然因素　

由于配电线路长期处于裸露的环境下．导线会受到风吹　雨淋，及其环境中有害气体的侵蚀，会受到空气的氧化而损　坏，配电线路的自身零件中钢导线和避雷线是最容易被锈蚀，　

在检修中一旦发现此类情况都必须及时更换设备或配件　＇－３　

出现雷雨天气时，配电线路常常会受到雷击，造成避雷器爆　裂、绝缘子被击穿等故障。当出现暴雨天气时，有可能把配电　线路附近的异物刮到线路上．从而对配电线路造成了一定程　度的损坏。当出现大风天气时，会导致配电线路发生故障接地　或跳闸、导线大幅度的摇晃并对杆塔放电等故障的出现．、同　

时，因为城市的快速发展，人们对生态环境的破坏导致自然灾　

害的发生率增加，从而导致了线路的故障发生率　１．３人为因素　

配电线路不仅线径长．分支多，而且线路涉及面极其广　泛，很多设施都是在临近路边的街道上修建的，道路上的车流　量过大，以及一些机动车辆的违规行驶，因为交通事故所导致　配电设备的损坏也是时有发生。例如，有的司机驾驶速度过
