路基设计计算书word版

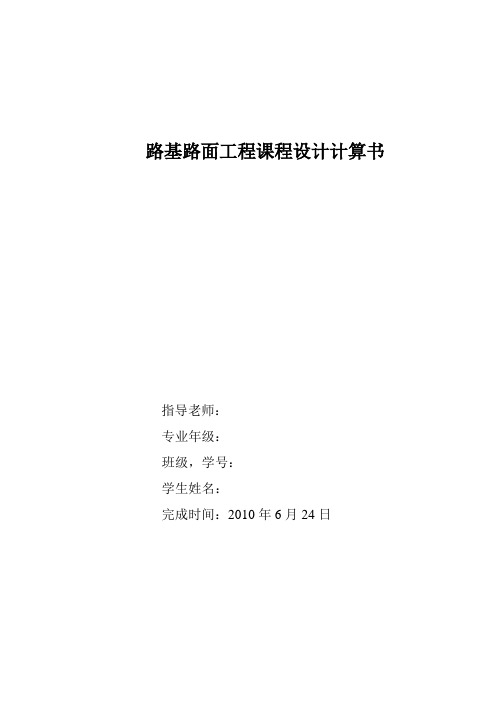

路基路面工程课程设计计算书指导老师：专业年级：班级，学号：学生姓名：完成时间：2010年6月24日路面结构设计的计算基本资料：某地区规划修建一条四车道的一级公路，沿线筑路材料的情况：石料：本地区山丘均产花岗岩、流纹岩和凝灰熔岩；储量丰富，岩体完整。

石料强度高。

砂：海岛沿岸多处沙滩可供取砂，运输较方便。

土料：沿线丘岗均有砖红色亚粘土和黄褐色砂砾质粘土可供路基用土。

此公路的设计年限为20年，拟采用沥青路面结构进行设计。

一、轴载分析。

1、设计年限内交通量的平均增长率：12344γγγγγ+++=由主要预测年交通量表可算得：2000年到2005年的年增长率：5112266(1)18293γ+=，可算得：18.3%γ= 2005年到2010年的年增长率：5218293(1)26204γ+=，可算得：27.5%γ= 2010年到2015年的年增长率：5326204(1)35207γ+=，可算得：3 6.1%γ= 2015年到2020年的年增长率：5435207(1)55224γ+=，可算得：49.4%γ=故12348.3%7.5% 6.1%9.4%7.8%44γγγγγ++++++===2、设计年限内一个车道的累计当量轴次的计算。

路面设计采用双轮组单轴载100KN 为标准轴载，以BZZ —100表示。

1） 当以设计弯沉值为设计指标时，换算成标准轴载P 的当量作用次数N 的公式为：4.35121N=()ki i i PC C n P =∑预测交通组成表对于跃进NJ130：前轴：i P =16.20KN<25KN ，省略不算后轴：1C =1, 2C =1, i P =38.30KN ，P=100KN, i n =702 4.354.351238.30()11702()10.8100i i P N C C n P ==⨯⨯⨯=次/d对于解放CA10B ：前轴：i P =19.40KN<25KN,省略不算。

目录摘要 ........................................................... - I - Abstract ........................................................ - II - 第1章绪论 ..................................................... - 1 -1.1 概述.................................................. - 1 -1.11设计任务 ............................................... - 1 -1.12设计原始资料 ........................................... - 1 -1.13设计内容 ............................................... - 1 -1.14设计的基本依据 ......................................... - 1 -1.15设计日期 ............................................... - 1 -1.2 沿线的自然地理概况........................................ - 1 -1.21自然地理、气象水文 ..................................... - 1 -1.22地形地貌 ............................................... - 2 -1.23地质状况 ............................................... - 2 -1.24沿线筑路材料及建设条件 ................................. - 2 - 第2章线形设计 .................................................. - 3 -2.1概要....................................................... - 3 -2.2平面线形设计............................................... - 3 -2.21基本线形设计的要求 ..................................... - 3 -2.22平面设计步骤 ........................................... - 5 -2.3 纵断面设计................................................. - 9 -2.31纵坡设计 .............................................. - 10 -2.32竖曲线设计............................................ - 11 - 第3章路基路面设计 ............................................. - 14 -3.1 路基设计.................................................. - 14 -3.11横断面设计 ............................................ - 14 -3.12路基边坡 .............................................. - 15 -3.13路基排水设计 .......................................... - 15 -3.14资料的读取及超高加宽的计算 ............................ - 16 -3.15一般路基设计 .......................................... - 16 -3.16路基土石方数量计算和调配 .............................. - 17 -3.2 挡墙设计................................................. - 18 -3.21挡土墙类型的选择 ...................................... - 18 -3.22挡土墙断面设计 ........................................ - 18 -3.23挡土墙的基础 .......................................... - 18 -3.24相关设置 .............................................. - 18 -3.25挡土墙验算 ............................................ - 18 -3.3 路面设计................................................. - 23 -3.31路面结构设计 .......................................... - 23 -3.32对材料的介绍 .......................................... - 28 -4.1小桥涵概要................................................ - 30 -4.11小桥涵设计原则 ........................................ - 30 -4.12小桥涵位置的选择 ...................................... - 30 -4.2涵洞设计.................................................. - 30 -4.21涵位选择 .............................................. - 31 -4.22涵洞结构的拟定........................................ - 31 -4.3小桥设计.................................................. - 32 -4.31小桥位置的选择........................................ - 32 -4.32小桥尺寸的拟定........................................ - 33 - 第5章专题特色设计——边坡防护................................ - 34 -5.1边坡防护的原因............................................ - 34 -5.2边坡防护的好处............................................ - 34 -5.3挂网喷播植草施工工艺...................................... - 34 - 第6章施工图预算............................................... - 36 -6.1公路工程预算概要.......................................... - 36 -6.2预算编制的依据............................................ - 36 -6.3施工图预算编制程序........................................ - 36 -6.31准备工程.............................................. - 36 -6.32公路工程预算费用组成.................................. - 36 -6.33公路工程建设各项费用的计算方式........................ - 37 -6.34公路工程预算完成的表格................................ - 38 - 结论........................................................... - 39 - 谢辞........................................................... - 40 - 参考文献........................................................ - 41 -II摘要本说明书对绵阳至茂县新建二级公路的整个设计过程做了详细的介绍，并对施工的技术要求进行了扼要说明。

某一级公路路路基路面计算书1、路基设计〈1〉确定路基横断面形式根据任务书所给条件确定该路段路基断面形式为路堤式路基，其中前400按照标准断面形式设计，后100米设置挡土墙并采取相应的断面形式.〈2〉确定自然区划和路基干湿类型由《公路自然区划标准》知：江淮丘陵区属于Ⅳ2分区.地基土质为粘性土，由教材表1-9知：路基临界高度11.6 1.7H21.1 1.2H＝30.9H＝0.8.该公路为一级汽车专用线，取路基干湿类型为干燥.〈3〉拟定路基断面尺寸，取计算行车速度为80km h①路基宽度查《公路工程技术标准》（JTG B01—2003），有：3．0．2：行车道宽度为：2×8=16m3．0．4：中央带宽=中央分隔带宽=2m3．0．5：路肩宽=硬路肩宽+土路肩宽=2×2.5+2×0.75=6.5m故路基宽度为：行车道宽度+中央带宽+路肩宽=16+2+6.5=24.5m②路基高度路基干湿类型为干燥，则由教材表1-8有：路基高度H＞1H，取路基中线高度作为设计高度，故可取公路路基最小填土高度H=5.3m③路基边坡坡率路堤上部高度为：5.3-1.3=4m＜8m，路基填料为细料土.由教材表3-3可取边坡坡度为：1：m=1：1.5 ，则边坡宽度为：b=1.5H=6m.2、路基排水设计〈1〉确定边沟布置，断面形式及尺寸边沟设置在路堤的坡脚外侧无需水力计算，横断面采用梯形标准横断面式，取梯形边沟内侧边坡坡度为1:1.5,外侧边坡坡度与挖方边坡坡度相同，取为1:1.5，因江淮丘陵区降水量较大，故取底宽与深度均为0.6m，边沟纵坡为0.5%，边沟采用浆砌片石，砌筑用砂浆强度采用M7.5.〈2〉确定排水沟布置，断面形式及尺寸排水沟断面形式采用梯形,取纵坡为0.5%,采用对称式梯形断面m=1.5, n=0.031,s Q = 1.33m s根据水力计算确定断面尺寸：①假定b=0.47m ，参照教材表7-15有，b h =0.61 取h=0.77m ②由式（7-23）：2bh mh ω=+=1.25 2m由式（7-24）：k ==3.61 ，b kh χ=+=3.25 m 由式（7-25）；R ωχ==0.38 m③ 式（7-21）：0.130.10)0.28y =-= 由式（7-20）：1yC R n==24.60由式（7-18）：m s 由式（7-19）：Q V ω==1.343m s ④ 验算：按照表7-14，max V =1.2m s由式（7-22）：当0.5α=时，12min 0.31V R m s α== 实际流量介于此二者之间，故流速符合要求.0.0310.05s sQ QQ-=<，故流量也符合要求. 综上所述，可取底宽为0.47 m ，沟深H 应为水深h 加上安全高度h ∆=0.100.20m ，此处取h ∆=0.13 m ，所以H =h+h ∆=0 .90 m ，边坡坡率为0.5%.＜3＞确定沟渠的防护加固形式因为0.5%1%i =<，故沟渠无需进行加固，采用夯实平整土沟,不铺砌.3、路基防护（（查JTJ013—95）《公路路基设计规范》）对于高等级道路，采用六角形空心混凝土预制块防护，本段公路采用六角形空心混凝土预制块。

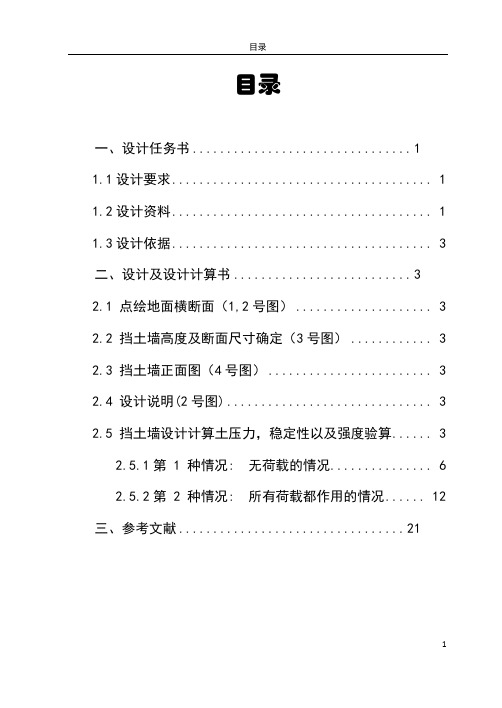

目录目录一、设计任务书 (1)1.1设计要求 (1)1.2设计资料 (1)1.3设计依据 (3)二、设计及设计计算书 (3)2.1 点绘地面横断面（1,2号图） (3)2.2 挡土墙高度及断面尺寸确定（3号图） (3)2.3 挡土墙正面图（4号图） (3)2.4 设计说明(2号图) (3)2.5 挡土墙设计计算土压力，稳定性以及强度验算 (3)2.5.1第 1 种情况: 无荷载的情况 (6)2.5.2第 2 种情况: 所有荷载都作用的情况 (12)三、参考文献 (21)单线铁路衡重式路肩挡土墙设计一、设计任务书1.1设计要求1、根据线路横断面测量资料，点绘路基设计地段的地面横断面，并按给定的线路中心地面设计标高、设计段起点路肩设计标高和线路坡度，对该段路基进行施工图设计；2、本段路基需设置路肩衡重挡土墙；3、对墙身最高的挡土墙设计断面进行检算，包括计算土压力、绘制土压应力图、检算全墙稳定性和墙身截面强度；4、绘制路基横断面设计图及挡土墙正面设计图，计算挡土墙的工程数量，编写设计说明。

1.2设计资料线路标准：单线Ⅰ级铁路轨道类型：重型旅客列车设计行车速度：160 km/h基床表层类型为：土质线路纵断面： 1.7 ‰线路平面：直线路基设计起迄里程：DK536 +710 ～DK536+825起点路肩设计标高：411.0线路横断面及中线地面标高测量记录：（附录:1）＝23KN/m3挡土墙圬工材料：C20片石混凝土，γ圬路基填料：填土物理力学指标：γ= 17.7KN/m3φ＝30.5°挡土墙地基容许承载力［σ］＝500 Kpa，地基摩擦系数f=0.4地质资料;（1）砂粘土［σ］＝200 Kpa（2）石灰岩［σ］＝400～600 Kpa（按照400 Kpa全风化，500 Kpa强风化，600 Kpa中风化考虑）附录1：横断面测量记录数据说明：(412.20)－线路中桩高程。

0.5/4.0－横断面上某点距线路中桩的高差和距离，高差/距离，其中负值为比中桩低，正值为比中桩高。

目录目录.。

.。

.。

.。

.。

.。

.。

....。

.。

...。

.。

.。

.。

..。

....。

........。

..。

.1一路基设计.。

..。

.。

.。

.。

...。

......。

..。

.。

..。

..。

...。

.。

.。

21 设计资料.。

.。

..。

.。

.。

...。

..。

.。

..。

.。

.。

..。

.。

.。

..。

.。

22 挡土墙的布置。

..。

.。

....。

....。

.。

..。

....。

.。

.。

.。

.。

..。

.。

...。

...。

23 挡土墙横断面布置，并拟定断面尺寸。

..。

.。

..。

..。

.。

....。

.。

.。

..。

..。

..24 主动土压力计算...。

..。

.。

.。

.。

...。

..。

.。

.。

.。

..。

...。

.。

..25抗滑动稳定性验算.。

.。

..。

.。

..。

.。

.。

.。

...。

......。

.....。

.。

....。

4 6抗倾覆稳定性验算。

.。

.。

..。

.。

.....。

....。

...。

....。

..。

...。

..。

...。

. (5)7基底合力偏心距验算。

.。

.。

.....。

.。

.。

.。

.。

..。

..。

..。

.。

.。

.。

.。

58 墙身截面强度验算...。

.。

.。

..。

.。

.。

.。

...。

..。

.。

..。

..。

..。

..。

.69伸缩缝与沉降缝设计 (7)10排水设计……………………………………………………………………………….7.二、路面设计。

..。

.......。

.。

.。

.。

..。

.。

.。

...。

.。

.。

..。

.。

..8A、水泥混凝土路面设计。

......。

.。

....。

...。

....。

.。

.。

.。

.。

...。

81交通分析.。

.。

.。

.。

...。

..。

.。

.....。

.。

.。

.....。

.。

.82 初拟路面结构.。

.。

.。

...。

.。

...。

.。

...。

..。

....。

.。

.。

.。

.。

.。

...。

.103路面材料参数确定.。

.。

.。

.。

..。

...。

.。

..。

.。

.....。

....。

(10)4 荷载疲劳应力 (10)5 温度疲劳应力 (11)B、沥青路面设计。

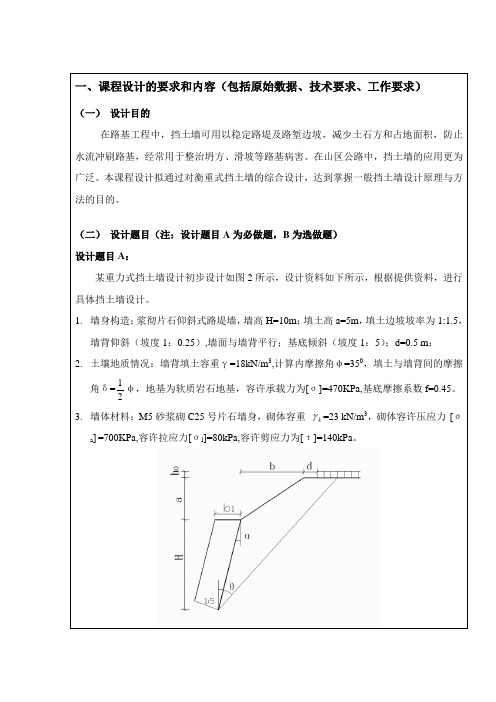

一、课程设计的要求和内容（包括原始数据、技术要求、工作要求）（一） 设计目的在路基工程中，挡土墙可用以稳定路堤及路堑边坡，减少土石方和占地面积，防止水流冲刷路基，经常用于整治坍方、滑坡等路基病害。
