大工20春《建筑制图》课程大作业及要求

【奥鹏】-大连理工20春《建筑制图》在线作业1
提示：请认真阅读本套试卷，核对是否是您需要的题目，本套试卷只做参考学习
使用！！！
一、单选题 (共 5 道试题,共 30 分)
【题目】某平面图形只在正面投影上为一直线，该平面为（）。

[A.]铅垂面
[B.]水平面
[C.]侧垂面
[D.]正垂面
正确的选择是：D
【题目】三面投影图投影规律中的“长对正”是指()。

[A.]正立面图与平面图的长度相等且对正
[B.]正立面图与侧立面图的长度相等且对正
[C.]侧立面图与平面图的长度相等且对正
[D.]以上选项均不正确
正确的选择是：A
【题目】若空间一点位于某一坐标轴上，则该点的三个坐标值（）。

[A.]均不为零
[B.]只有一个为零
[C.]必有两个为零
[D.]必有三个为零
正确的选择是：C
【题目】下列选项中,不可能是圆锥体截交线的是()。

[A.]等腰三角形
[B.]圆
[C.]椭圆
[D.]正方形
正确的选择是：D
【题目】一个平行于圆锥面上一条素线的平面与圆锥相交，得到的截交线的形状是（）。

[A.]椭圆
[B.]圆
[C.]双曲线
[D.]抛物线加直线段。

大工20春《建筑施工》在线作业1.doc
1.按照规范规定，下列墙体或部位中，可能设置脚手眼的是（）。

A.宽度小于1000mm的窗间墙
B.过梁上部与过梁成60°角的三角形范围内以及过梁净跨1/2的高度范围内
C.梁或梁垫左右各500mm的范围之外
D.
半砖厚墙、料石清水墙和独立柱
【参考答案】: C
2.对于使用时间在一年以上的临时性填方边坡坡度，当边坡高度超过10m时，可做成折线形，上部采用（），下部采用（）。

A.1:1.5，1:1.75
B.1:2，1:3
C.1:1.5，1:2
D.1:1.75，1:1.5
【参考答案】: A
3.等高式砖基础大放脚是每砌两皮砖，两边各收进（）。

A.1砖长
B.1/2砖长
C.3/4砖长
D.1/4砖长
【参考答案】: D
4.某基坑开挖土层为粉砂，地下水位线低于地面10m，开挖深度为18m，降水方法宜采用（）。

A.集水井
B.轻型井点
C.管井井点
D.深井井点
【参考答案】: D
5.下列土中，属于四类土的是（）。

A.天然级配砂石
B.冲积砂土层
C.粉质粘土
D.大理岩
【参考答案】: A
6.现场施工时，砖墙每天砌筑的高度不宜超过（）m，雨天施工时，每天砌筑高度不宜超过（）m。

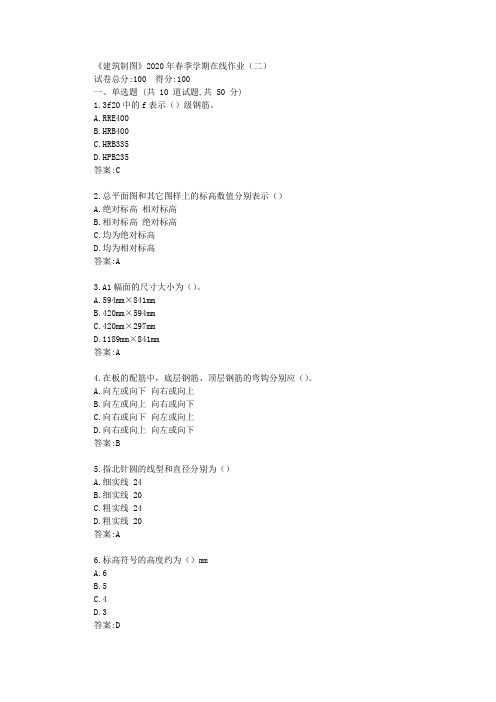

《建筑制图》2020年春季学期在线作业（二）
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 50 分)
1.3f20中的f表示（）级钢筋。

A.RRE400
B.HRB400
C.HRB335
D.HPB235
答案:C
2.总平面图和其它图样上的标高数值分别表示（）
A.绝对标高相对标高
B.相对标高绝对标高
C.均为绝对标高
D.均为相对标高
答案:A
3.A1幅面的尺寸大小为（）。

A.594mm×841mm
B.420mm×594mm
C.420mm×297mm
D.1189mm×841mm
答案:A
4.在板的配筋中，底层钢筋、顶层钢筋的弯钩分别应（）。

A.向左或向下向右或向上
B.向左或向上向右或向下
C.向右或向下向左或向上
D.向右或向上向左或向下
答案:B
5.指北针圆的线型和直径分别为（）
A.细实线 24
B.细实线 20
C.粗实线 24
D.粗实线 20
答案:A
6.标高符号的高度约为（）mm
A.6
B.5
C.4
D.3
答案:D。

大工20春《建筑制图》在线作业3满分答案
1
配在钢筋混凝土板内,与受力筋垂直,用以固定受力筋的位置,与受力筋一起构成钢筋网,使力均匀分布给受力筋,
并抵抗热胀冷缩所引起的温度变形的钢筋是()。

A 架立筋
B 钢箍
C 构造筋
D 分布筋
答案：D
2
板内直径10mm的HPB235级钢筋连续排列，相邻钢筋中心距不大于200mm的标注形式为（）。

A φ10@200
B 2φ10@200
C 2φ10
D φ10@200/10
答案：A
3
下列钢筋中，一般不用于板内的是（）。

A 受力筋
B 架立筋
C 分布筋
D 构造筋
答案：B
4
结构施工图中，构件与代号对应错误的是（）。

A 槽形板—CB
B 密肋板—MB
C 枪板—QB
D 天沟板—TB
答案：D
5
某框架柱的配筋为φ8@100/200,其含义为()。

A 箍筋为HPB235级钢筋，直径8mm，钢筋间距为200mm
B 箍筋为HPB235级钢筋，直径8mm，钢筋间距为100mm
C 箍筋为HPB235级钢筋，直径8mm，加密区间距为200mm，非加密区间距为100mm
D 箍筋为HPB235级钢筋，直径8mm，加密区间距为100mm，非加密区间距为200mm
答案：D
1
在房屋结构施工图中，构件与代号对应正确的有（）。

A 屋面板→WB。

[大连理工大学]20春《建筑制图》课程大作业及要求-辅导资料答案注：参考答案在最后面大工20春《建筑制图》课程大作业及要求注意：以下四个题目中有两个题目需要回答，题目一：（必答题）什么是房屋结构施工图的“平面整体设计方法”，这种绘图方法有哪些优缺点？通过对《建筑制图》课程的学习，你对哪个知识点最感兴趣，对你的工作是否有帮助？题目二：（选答题）画出下面形体的三面投影图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三面投影图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

题目三：（选答题）作形体的A-A剖面图。

（通用材料图例）题目四：（选答题）画出物体的斜二轴测图。

作业具体要求：1. 正文格式作业正文内容统一采用宋体，字号为小四。

2. 作业上交大作业上交时文件名写法为：[姓名奥鹏卡号学习中心]（如：戴卫东101410013979浙江台州奥鹏学习中心[1]VIP）；以附件形式上交离线作业（附件的大小限制在10M以内），选择已完成的作业（注意命名），点提交即可。

如下图所示。

注意：作业应该独立完成，不准抄袭其他同学作业、网站或者请人代做，如有雷同作业，成绩以零分计。

附录：封面参考网络教育学院《建筑制图》大作业学习中心：层次：高起专/专升本专业：年级：年春/秋季学生：辅导教师：题目一（必答题）：什么是房屋结构施工图的“平面整体设计方法”，这种绘图方法有哪些优缺点？通过对《建筑制图》课程的学习，你对哪个知识点最感兴趣，对你的工作是否有帮助？参考答案：建筑结构施工图中的"平面整体设计方法"，概括来讲，就是用平面来表达结构尺寸、标高、构造、配筋等的绘图方法，与标准构造详图相配合，即构成一套新型完整的结构设计。

这种方法，简称“平法”。

大工20春《建筑施工》在线作业3答案
裱糊壁纸时，阳角处应该避免拼缝或搭接，而是应该包角压实。

此外，壁纸裹过阳角的宽度应该不小于20mm，因此答案为C。

在施工准备工作中，落实货源和签订采购合同属于物资准备的范畴，因此答案为B。

编制施工预算和成本计划是技术准备阶段应该做的工作，因此答案为B。

建筑工程产品指的是建筑物和构筑物，因此选项B是正确的，而选项C是错误的。

采用湿作业安装法进行石材饰面板的安装时，每层灌注的高度不应该超过15cm，且不得超过板材高度的1/3，因此答案为A。

施工准备工作可以按时间分为开工前准备和施工过程前准备，因此答案为A。

抹灰中起找平作用的是中层，因此答案为B。

起点流向指的是施工开始的部位和依次展开的移动方向，因此答案为B。

室内墙面安装小规格饰面石材适用的方法是粘贴法，因此答案为A。

施工组织总设计一般由总承包单位或大型项目经理部的总工程师主持编制，因此答案为D。

施工过程是一组将输入转化为输出的、具有同类性质的相互关联或相互作用的作业活动，因此答案为D。

自由时差的实质是不影响紧后工作，因此答案为D。

室内墙面安装小规格饰面石材适用的方法是粘贴法，因此答案为A。

从施工项目管理的四大控制目标看，连续施工有利于提高劳动生产率，缩短工期，因此答案为C。

1.用假想的剖切面将物体切开，仅画出该切面与物体接触的部分图形，称为（）。

A.半剖面B.阶梯剖面C.分层剖切面D.断面【参考答案】: D2.建筑立面图的外形轮廓线用（）表示。

A.加粗实线B.中粗实线C.粗实线D.细实线【参考答案】: C3.楼层建筑立面图表达的主要内容包括（）。

A.平面形状、内部布置B.楼板的布置及配筋C.梁柱等构件的代号D.外部造型及材料【参考答案】: D4.在建筑平面图中，可以通过图样的（）来确定房间的开间和进深。

A.外部尺寸B.内部尺寸C.标高D.以上选项均不正确【参考答案】: A5.在AutoCAD中，想把一条直线延长到与另一条直线相交，可使用（）命令。

A.修剪B.延伸C.偏移D.阵列【参考答案】: B6.建筑立面图可以根据（）来命名。

A.轴线编号B.建筑位置C.建筑朝向D.建筑功能【参考答案】: AC7.AutoCAD中，可以利用Polygon（多边形）命令可以直接画出的正多边形有（）。

A.正三角形B.正四边形C.正六边形D.正600边形【参考答案】: ABCD8.建筑立面图中常用标高的形式标注高度方向的尺寸。

T.对 F.错【参考答案】: T9.建筑总平面图中应画出指北针来表明新建建筑物的朝向。

T.对 F.错【参考答案】: T10.建筑施工图中不得使用Z作为定位轴线的编号。

T.对 F.错【参考答案】: T11.AutoCAD中，使用“多边形”命令可以直接绘制正600边形。

T.对 F.错【参考答案】: T12.在AutoCAD中，移动对象需要指定基点，根据基点再指定新的位移点。

T.对 F.错【参考答案】: T13.屋顶平面图主要表示屋顶的形状、屋面排水方向及坡度、天沟或檐沟、女儿墙、屋脊线、雨水管、水箱、上人孔、避雷针的位置等。

T.对 F.错【参考答案】: T14.房屋施工图中详图符号用细实线圆圈表示，其直径是10mm。

T.对 F.错【参考答案】: T15.定位轴线是施工时定位、放线的依据。

《建筑工程制图》大作业解答
注：第一、二、三页为题目，第四页起为题目解答作图题
1、补绘组合体的水平面投影
2、补绘组合体的水平面投影
3、根据立体图，补齐三视图中所缺的图线
4、根据立体图，补齐三视图中所缺的图线
5、根据立体图，补齐三视图中所缺的图线
6、阅读梁配筋施工图，完成指定位置1-1、3-3断面图，并画全成型钢筋图
7、阅读梁平法施工图，完成指定位置1-1、2-2、3-3、4-4断面图。

以下为解答：
1、补绘组合体的水平面投影
解答：
2、补绘组合体的水平面投影
解答：
3、根据立体图，补齐三视图中所缺的图线
解答：
4、根据立体图，补齐三视图中所缺的图线
解答：
5、根据立体图，补齐三视图中所缺的图线
解答：
6、阅读梁配筋施工图，完成指定位置1-1、3-3断面图，并画全成型钢筋图
答：
7、阅读梁平法施工图，完成指定位置1-1、2-2、3-3、4-4断面图。

大工20春《建筑制图》在线作业2
用假想的剖切面将物体切开，仅画出该切面与物体接触的部分图形，称为（）。

A:半剖面
B:阶梯剖面
C:分层剖切面
D:断面
答案：D
建筑立面图的外形轮廓线用（）表示。

A:加粗实线
B:中粗实线
C:粗实线
D:细实线
答案：C
楼层建筑立面图表达的主要内容包括（）。

A:平面形状、内部布置
B:楼板的布置及配筋
C:梁柱等构件的代号
D:外部造型及材料
答案：D
在建筑平面图中，可以通过图样的（）来确定房间的开间和进深。

A:外部尺寸
B:内部尺寸
C:标高
D:以上选项均不正确
答案：A
在AutoCAD中，想把一条直线延长到与另一条直线相交，可使用（）命令。

A:修剪
B:延伸
C:偏移
D:阵列
答案：B
建筑立面图可以根据（）来命名。

A:轴线编号
B:建筑位置。
