因地制宜施工到位精细选材结构合理着胶均匀木纹一
布置合理大小适宜合理用材横平竖直钉眼细少留缝均匀遮盖合理即无碰伤
恰到好处防潮严密节约材料间隔合适色调相衬色泽分明弧度畅顺又无缺棱
1、木工制作式样、形式、外观、造型千变万化，但万变不离其踪，为使施工操作规范化、标准化、合理化，必须统一施工方法、统一施工工艺、统一施工程序，不得各行其是，要求产品质量达到同一水平。 2、防潮统一施工材料和施工方法，须按施工要求做到位。 3、房门套、推拉门套、折叠门套、窗套、窗帘盒统一施工方法。 4、衣柜、书柜、工艺柜、酒水柜、电视柜、金鱼缸柜、鞋柜、地柜、吊柜、角柜、写字台、电脑台、梳妆台、酒吧台、对景台屏风及抽屉框架等统一制作方法。
4、施工操作： a、涂料：做防潮的部位要平整，不平整的墙面地面由监理按排泥工整平后再进施工，并在刷防潮涂料前先将基层表面清理干净，要求刷二遍，防潮涂料，做到严密无缝隙、无洞眼、无漏刷，阻止墙内水气外冒，然后贴上珍珠棉，使之与光油层严密结合。 b、光油，靠墙的板面刷光油，一般要求刷二遍，应均匀、严密、无漏缝、无漏刷、无洞眼，使其形成一种油性皮层，堵塞板材毛孔，防止水气渗入板内。
第二章木工制作
二、开工准备 1、熟悉施工图，作好材料预算。 2、拟定施工进度计划，确定进场人员，保证按期完工。 3、检查电动工具及常用工具的状况。 4、核对施工图与现场实际情况尺度是否相符，发现问题及时提出，有利更正。 5、搭好工作台。 6、打水平线与泥工保持一致，一般在1-1.5m高处弹线。 7、与业主解释施工图，使业主在开工前对每一个木制品有一个清晰的概念。 8、测定楼面及梁的标高以利确定天花标高。
第二节防潮施工
1、木工防潮施工主要在板材与墙面或地面接触，易受潮的部位做防潮层，防止板材或面板受潮后发霉变色，影响木制品的寿命和美观。 2、防潮使用的材料有三种：防潮涂料和光油、珍珠棉，一般在墙面刷防潮涂料，在靠墙的板面刷光油和贴珍珠棉，木地台在地面做防潮层，涂刷防潮涂料，然后再铺贴珍珠棉。 3、防潮涂料要求使用环保型材料，避免有害物质，污染室内静空，有害人体。

木工施工工艺培训PPT课件(68页)

16
4.复合铝板安装
1.基层表面和板背面同时涂胶液，均匀涂刷
2. 将复合铝塑板粘贴在底板上，赶平压实
5.打胶收尾
1.打胶前在缝两侧贴保护胶纸带
2.打密封胶，密封胶缝平滑、饱满，美观无污染
重点说明：1.板与板之间注意调平
2.打密封胶，密封胶缝平滑、饱满，美观无污染
17
三、招牌安装
1.灯箱定位划线 2.固定点及钢架与预埋金属固定构件焊接
5.夹板基层安装 6.防火板安装
1.按设计尺寸裁割、刨边加工 2. 将胶合板固定在木龙骨架上
9
四.复合铝板安装 1.用自攻螺丝将副框固定到主框上，钉距宜为300MM。 2.板与板之间注意调平。 3.外檐天花部分，招牌底板按2%向外放坡。
与主框用自攻螺丝固定
2% 板与板调平
10
五.打胶收尾 1.打胶人员密切配合板材安装进度进行打胶，不得对已安装好的板材进行踩踏! 2.缝底填塞泡沫条，不可太紧（比缝隙大2MM为宜），泡沫条必须干燥,表面要完好。 3.打胶前在缝两侧贴保护胶纸带，不得在太阳直晒或高温情况下打胶。 (打胶前, 保证填缝表面清洁,不得有水,杂物,灰尘等,以免影响粘结强度.) 4.打胶密封，采用中性硅酮耐侯密封胶，在接缝内要形成两面粘结，不得三面粘结；打胶的厚度宜为缝宽的一半(缝宽宜为8MM ），太薄容易引起开裂。
3.铝塑板干挂施工
4.安装固定亚克力灯箱
1.根据图纸确定招牌水平垂直安装尺寸及固定点。
1.固定点是砼结构的，可用膨胀螺栓，砖墙须用卧铁或对销螺栓。 2.在钢结构上安装钢底板，要求焊缝饱满，垂直平整保证焊接牢固可靠。
1.见铝塑板施工工艺。
1.将底扣件固定在钢底板上 2..将亚克力灯箱招牌固定在底扣件上，拧紧紧固螺丝。招牌要求左右平整，上下垂直，不得歪斜。 3.按电气规范连接电线，做好接地，电线不得裸露。

木作施工工艺.39页PPT

56、书不仅是生活，而且是现在、过去和未来文化生活的源泉。 ——库法耶夫 57、生命不可能有两次，但许多人连一次也不善于度过。— —吕凯特 58、问渠哪得清如许，为有源头活水来。—— 朱熹 59、我的努力求学没有得到别的好处，只不过是愈来愈发觉自己的无知。 ——笛卡儿
木作施工工艺.
31、别人笑我太疯癫，我笑他人看不穿。(名言网) 32、我不想听失意者的哭泣，抱怨者的牢骚，这是羊群中的瘟疫，我不能被它传染。我要尽量避免绝望，辛勤耕耘，忍受苦楚。我一试再试，争取每天的成功，避免以失败收常在别人停滞不前时，我继续拼搏。
33、如果惧怕前面跌宕的山岩，生命就永远只能是死水一潭。 34、当你眼泪忍不住要流出来的时候，睁大眼睛，千万别眨眼!你会看到世界由清晰变模糊的全过程，心会在你泪水落下的那一刻变得清澈明晰。盐。注定要融化的，也许是用眼泪的方式。
35、不要以为自己成功一次就可以了，也不要以为过去生活的道路一旦选定，就要勇敢地走到底，决不回头。 ——左

木作施工工艺PPT课件

4
常用木龙骨吊顶施工注意事项
木工吊顶，一般建议使用轻钢龙骨作为基层骨架，但局部造型或特殊部位也可使用木龙骨，木龙骨使用前必须进行防火阻燃处理，应刨光后涂刷防火涂料，涂料必须满涂，覆盖木质，眼观应无木质外露。吊顶拼装主次龙骨方格间距不大于400mm,用膨胀螺拴固定。
5
常用轻钢龙骨吊顶施工注意事项
石膏板应弹线固定
10
石膏板吊顶封板施工注意事项
自攻丝间距不应大于200mm
石膏板之间应留V字缝且自攻丝钉帽应作防锈处理
11
石膏板吊顶验收标准
吊顶应表面平整，板面起拱准确、无翘曲、碰伤、无明显色差。接口、阴阳角压边严密，接逢顺直严密。设备口、灯具位置的设置必须按板块分析后，确保美观、套割准确、不漏缝、布局合理、宽窄一致。条形板接口位置排列有序，异形板排列合理美观
副龙骨应使用双铆钉固定
主、副龙骨应使用专用连接件
8
石膏板吊顶封板施工注意事项
吊顶封石板，自攻丝沉入板面0.5mm,间距不大于200mm。石膏板接逢处应预留5～8mm 的缝隙，缝隙背面必须有龙骨。石膏板边应刨光不得有毛茬。
9
石膏板吊顶封板施工注意事项
90度拐角处应整板套割，且拐边不小于200 mm
28
验收标准
门窗套制作安装牢固、表面应平整洁净、线条顺直、接逢严密、色泽一致，不得有裂缝翘曲及损坏。门窗套安装允许误差，正侧面垂直度3mm，上口水平度1mm，侧面板平整度2mm.
门窗面表面平整光滑，无锤印、无划伤，割角准确、拼缝严密、开关灵活、无阻滞、回弹翘曲和变形、门扇翘曲度不得大于3mm,门平整度误差不得大于3mm.门窗扇与上框间留缝1～ 2mm。门扇下沿与地面间留缝除卫生间8～ 12mm,其它均为5～8mm,门窗扇与侧框2～3mm

木工安全教育知识培训ppt课件

精选ppt课件2021
20
施工现场主要五大伤害
1
高空坠落
2
机械伤害
3
物体打击
4
触电
5
坍塌
精选ppt课件2021
21
施工现场主要五大伤害
精选ppt课件2021
22
施工现场主要五大伤害—高空坠落比例
精选ppt课件2021
23
业主、监理、总包安全环境规定
1、现场人员进入现场前必须进行入场安全教育； 2、现场人员进入项目必须实名登记，刷卡进出现场； 3、进入现场施工人员必须正确穿戴和使用安全防护用品； 4、施工现场必须做到工完场清； 5、严禁现场打架、斗殴、酒后上岗； 6、现场作业人员严格按照规范、方案施工。
常见错误做法：1）未设置扫地杆；2）单方向设置扫地杆；3）高度超出要求
纵横水平扫地杆未设置扫地杆
底部扫地杆设置过高
精选ppt课件2021
33
模板施工安全技术要点—立杆接头
要求：立杆接头应在水平和竖向错开，错开距离不得小于50CM。常见错误做法：1）立杆接头未错开；2）立杆采用搭接；3）预
留洞口立杆悬空
精选ppt课件2021
24
您的权利—五项权利
1、有权知晓、了解现场存在的危险因素、防范措施和应急措施。 2、对安全生产管理中的问题建议权、检举权和批评权。 3、对违章指挥，强令冒险作业可以拒绝； 4、遇到紧急情况及时撤离权； 5、获得社会保险和赔偿权。
精选ppt课件2021
25
您的义务—五项义务
1不伤害自己2不伤害他人3不被他人伤害4不让他人受到伤害21施工现场主要五大伤害高空坠落机械伤害物体打击触电坍塌22施工现场主要五大伤害23施工现场主要五大伤害高空坠落比例24业主监理总包安全环境规定1现场人员进入现场前必须进行入场安全教育

木工知识培训ppt课件

木工有着悠久历史，因为被当时人们视木工这个职业为下等的职业，因此贵族并不会学习木工这个手艺。但也有例外的情况出现，比如晚明皇帝朱由校就因为酷爱木工制作，而被人称作“木匠皇帝”。
在香港，大部分中学于初中均有木工或金工课程，部分工业学校于高中、中学会考也曾经有木工科。
木工在欧美广泛流传，同中国不同，欧美人视木工为上等下等人都可以做的工作。在很多欧美的私立学校都有木工这一课程。
牛皮不是吹D
六根鲁班锁解开图解
孔明球
各各种种榫
神奇的木工手艺，给我们展现了很多不可思议的东西
下面让我们缓缓神，一起走进木工的专业世界，让培训再贴乎实际一点
木头门
木头家具
木头桌子
？
？
木头装修
？
真是木头脑袋
让我们一起学习木头的种类吧
木材可分为针叶树材和阔叶树材两大类。杉木
密度密度是某一物体单位体积的质量，通常以
g/cm³ 或kg/m³ 表示。木材系多孔性物质，其外形体积由细胞壁物质及孔隙（细胞腔、胞间隙、纹孔等）构成，因而密度有木材密度和木材细胞物质密度之分。前者为木材单位体积（包括孔隙）的质量；后者为细胞壁物质（不包括孔隙）单位体积的质量。
知道鲁班是木工的祖师爷，那我们接下来，来看一件大家可能没有见过的东西
鲁班锁
鲁班锁，也叫八卦锁、孔明锁，曾广泛流传于汉族
民间的智力玩具。是中国古代汉族传统的土木建筑固定结合器，民间还有"别闷棍""六子联方""莫奈何""难人木" 等叫法。不用钉子和绳子，完全靠自身结构的连接支撑，就像一张纸对折一下就能够立得起来，展现了一种看似简单，却凝结着不平凡的智慧。鲁班锁相传由春秋末期到战国初期的鲁班发明。(另传说由三国时期诸葛亮发明)在三国时期孔明把鲁班的这种发明制成了一种玩具--孔明锁。

34木工施工工艺PPT课件

木工工艺
木工在家装中的总施工程序：
开工交底→开工准备→结构工程→ 饰面工程→五金安装→退场保护→后期五金安装 → 验收
第一章木工在家装中的开工交底与开工准备第一节开工交底
开工交底是由项目经理组织业主、预算员、设计师、各班组长准时到达现场相互对工程的了解
交底的特点：相互提出疑问相互解决疑问
退场保护：木工协助油漆工作好验收工作，整改工艺不合格的地方
五金配件拆下由油漆工保管
验收：协助相关人员作好各项验收工作。如和预算员核对工作量和所用材料等等及时整改工艺不合格的地方
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
Thank You
在别人的演说中思考，在自己的故事里成长
Thinking In Other People‘S Speeches，Growing Up In Your Own Story
讲师：XXXXXX XX年XX月XX日
木地板在安装之前打开包装7天左右，适应当时的气候。
木地板与墙体留8---9㎜的间隙，木地板之间有 1㎜的间隙。
第三章饰面工程
饰面板施工
清漆饰面用饰面胶合板饰面，必须保证单个作品颜色、纹理一致，用蚊钉固定。
先饰面，后收口
色漆作品用三夹板或奥松板饰面，接口必须形成“V”形缝
先收口，后饰面
交底把结构部分作为重点、预约下次交底的时间。交底分设计师交底部分和预算员交底部分
设计交底包括特殊工艺、特殊材料和理念等

木作工程施工工艺培训讲义PPT143页

5、屋面基层
▪ 屋面基层是承接屋面瓦作的木基础层，它由椽子、望板、飞椽、连檐、瓦口等构件所组成。
（1）椽子：它是屋面基层的最底层构件，垂直安放在檩木之上。在小式建筑中多为方形断面，在大式建筑和园林建筑中，常用圆形断面。由于屋面每步架的举度不同，从脊檩到檐檩需分成几段安装，在脊步架的椽子称为“脑椽”，在檐步架的椽子称为“檐椽”，在脊步和檐步之间的椽子都称为“花架椽”。
▪ B 面：按上同一起始线量画进深尺寸。进深尺寸是指前后檐柱中至中的尺寸（不包括侧脚尺寸），如果进深尺寸过大画不下，可按进深一半尺寸标注。首先标出通进深尺寸，用符号“ ”标注，再继而分别量出七架
梁、五架梁、三架梁、抱头梁等的中线（用 “中”符号标注，表明各桁檩的中线），和梁头位置线，用“ ”符号标注（表明需要截锯的位置），并分别写出其名称。
▪ 分丈杆的尺寸最好用方尺从总丈杆上过线过来，不要重新画线，以免产生误差或错误。在分丈杆上除大尺寸外，还应将该构件的细部尺寸，如本身榫长、相关构件的卯口等的位置和尺寸画上。
▪ 古建施工中所用的丈杆有“总丈杆”和“分丈杆”两种： “总丈杆”是标注建筑物的柱高、面阔、进深等总尺寸的丈杆；“分丈杆”是标注各构件本身及其相关部位尺寸的丈杆。丈杆的材质，要求用轻质柔软、不易变形的红白松或杉木进行刨制。总丈杆断面尺寸为4cm×6cm长度依柱高或开间中较大的尺寸进行考虑，如果有重檐柱或尺寸，长度按不同构件类型分别确定。
在园林工程中牌楼常用作公园、景区的入口标志，一般形式有冲天柱式和屋脊顶式两种。
屋脊式二柱一间三楼式
屋脊顶式四柱三间七楼牌楼
第三节精木造工程施工工艺
一、总工艺
出料刨光作形作连接榫卯雕刻油漆彩绘安装

木工培训建筑施工模板工程培训讲义zjp(共148张PPT)(148页)

第十五页，共一百四十八页。
第十六页，共一百四十八页。
第十七页，共一百四十八页。
（2）杯形基础模板
• 杯形基础模板的构造与阶形基础相似，只是在杯口位置要装设杯芯模。杯芯模两侧钉上轿杠，以便于搁置在上台阶模板上。如果下台阶顶面带有坡度，应在上台阶模板的两侧钉上轿杠，轿杠端头下方加钉托木，以便于搁置在下台阶模板上。近旁有基坑壁时，可贴基坑壁设垫木，用斜撑和平撑支撑侧板木档
木工培训建筑施工模板工程培训讲义zjp
第一页，共一百四十八页。
模板及支撑系统常见构造
第二页，共一百四十八页。
模板工程属“临时结构工程” —— 但影响工程的质量，进度，成本，安全等。
模板工程的基本要求：共3点
1 安装质量（Quality)：保证外形、尺寸和位置，不漏浆等
2 经济性(Economy)：选材合理、用料经济、装拆方便，多次使用，便于施工
1－圆钢管钢楞；2－“3”形扣件；3－钩头螺栓；4－内卷边槽钢钢楞； 5－蝶形扣件；6－紧固螺栓；7－对拉螺栓；8－塑料套管；9－螺母
第四十九页，共一百四十八页。
第五十页，共一百四十八页。
第五十一页，共一百四十八页。
对拉螺栓
穿墙螺栓
第五十二页，共一百四十八页。
4.3 组合钢模板的支承工具
• 定型组合钢模板的支承件包括柱箍、钢楞、支架、斜撑及钢桁架等。
第三十一页，共一百四十八页。
• （2）楼板模板的支设方法有以下几种：
• ① . 采用脚手钢管搭设排架铺设楼板模板 • 常采用的支模方法是：用脚手钢管搭设排架，在排架上铺放50×100方
木，间距为400mm左右，作为面板的搁栅（楞木），在其上铺设胶合板面板（见下图）。

木工施工工艺培训课程(PPT课件)

上口水平度≤1㎜用水平尺检查
阴角偏差≤2㎜
阴阳角尺
全数检验均应符合要求
五、木门制作及安装工艺要求
一、房门 1、原门双包时，原门需糙化处理。 2、实芯平板门可在空芯门制作的基础上用细木板条填实。 3、空芯门应采用18mm厚大芯板开成26mm厚板条做骨架，周边用三根板条做边框，中间用单层板条间隔150mm横竖做成板条网格，然后双面贴五厘板，再贴澳松板或饰面板。做混油，门扇可用澳松板收口，但门扇正表面不能留缝隙。柜门应用细木工板条（宽度≥60㎜）做骨架再贴面板，骨架横竖间隔距离为100mm。其具体做法如附图：
7、面板应整洁无污染、无划痕、无破损、封边条四周与面板严密无缝，周边缝隙以不超过3㎜为准，安装时应考虑地面高度。门扇与地面（无下框时）应留缝，外门宜为5-6㎜，内门宜为6-7㎜，卫生间、厨房间宜为8-10㎜。
8、门窗槽口对角线长度差≤2㎜。
二、柜门
1、普通柜门用15㎜板打框架贴3㎜面板或澳松板和内贴板，内贴板可根据设计需要用面板、澳松板、免漆板等。
9、轻型灯具可吊在主龙骨上，重量大于3公斤的重型灯具、电扇等其他设备严禁安装在吊顶龙骨上，应另设吊钩与结构联结。
10、工艺要求：接缝高低差≤1㎜，接缝直线度≤3㎜，表面平整度≤3㎜。
四、门窗套施工要求
1、门窗套的材料门套的高度应一致。
《木工施工工艺》
目录一、施工前期须知二、细木制品的基本要求三、吊顶施工要求四、门窗套施工要求五、木门制作及安装工艺要求六、窗帘盒、窗台板、暖气罩的施工要求七、护墙板施工要求八、踢脚板、顶角线的施工要求九、楼梯护栏、护手、木地板的施工要求十、家具制作工艺要求十一、其它
一、施工前期须知

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

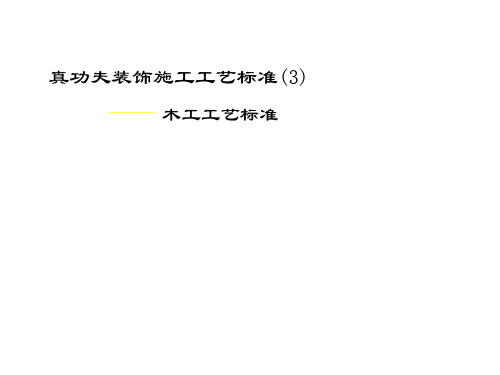

真功夫装饰施工工艺标准(3)
