电动汽车交流充电桩浅析

电动汽车充电系统技术原理解析交流充电与直流充电的区别与优劣电动汽车充电系统技术原理解析：交流充电与直流充电的区别与优劣随着环保意识的增强和技术的发展，电动汽车逐渐成为现代交通工具的主流选择之一。

然而，在电动汽车的发展过程中，充电技术一直是人们关注的焦点之一。

本文将对电动汽车充电系统技术原理进行解析，并重点比较交流充电和直流充电的区别与优劣。

一、电动汽车充电系统技术原理解析电动汽车充电系统是指将电动汽车连接到电源网络，通过充电设备将电能输入电动汽车电池内的过程。

根据充电方式的不同，电动汽车充电系统可分为交流充电和直流充电两种类型。

1. 交流充电交流充电是指将交流电源通过充电桩转换为交流电流，再输出到电动汽车的电池中。

交流充电通常需要使用交流-直流转换器来将交流电转换为直流电以供电池充电使用。

由于交流充电兼容性较好，充电设备投资成本相对较低，所以在目前的市场上应用较广泛。

2. 直流充电直流充电是指将直流电源直接输入电动汽车的电池中进行充电的过程。

与交流充电不同，直流充电无需经过交流-直流转换器，能够更高效地将电能输入电池中。

此外，直流充电速度更快，能够在较短的时间内为电动汽车充电至较高电量。

二、交流充电与直流充电的区别与优劣1. 区别（1）充电效率：直流充电的效率较高，能够更快速地将电能输入电池中，充电效率通常可达到90%以上；而交流充电的效率相对较低，通常在80%左右。

（2）充电速度：直流充电速度更快，特别是在电动汽车需要快速充电的情况下，直流充电优势更为明显。

充电速度的快慢对电动汽车的使用体验有着重要影响。

（3）充电设备成本：交流充电设备相对较便宜，而直流充电设备则需要更高的投资。

因此，在建设充电基础设施时，考虑到成本因素，交流充电桩更为普遍。

2. 优劣（1）交流充电的优势在于充电桩覆盖面广，且兼容性较好，可以满足大部分电动汽车的充电需求。

此外，由于投资成本相对较低，交流充电设备的建设较为便利。

电动汽车交流充电桩和直流充电机检定规程的浅析摘要：充电桩分为直流充电桩（非车载充电机）、交流充电桩和交直流一体充电桩。

直流充电桩，为非车载电动汽车动力电池提供直流电源的供电装置；因其充电电流比较大、充电时间短，又称“快充”。

交流充电桩，为电动汽车车载充电机提供交流电源的供电装置；因其充电电流相对较小、充电时间长，又称“慢充”。

2018年2月27日，国家质量监督检验检疫总局发布了JJG1148-2018电动汽车交流充电桩和JJG1149-2018电动汽车非车载充电机这两个新规程。

新规程的颁布，为后续充电桩的基础设施建设以及充电桩的计量工作提供了技术保障，确保电动汽车和充电桩可以互联互网，避免了充电桩市场无序的发展。

本文对这两个新规程的主要内容和检定项目的检定方法进行浅析。

关键词；直流充电桩；交流充电桩；电动汽车；新规程颁布一、新规程制定背景及目的电动汽车，作为未来汽车发展的前景。

最近几年来，国家很多方面都出台了各种扶持电动汽车发展的优惠政策，这有力促进电动汽车行业的发展。

《节能与新能源汽车产业发展规划》（2011-2020年）指出，到2020年，纯电动汽车和插电式混合动力汽车累计产销量超过500万辆。

而截至2018年3月，由中国充电设施促进联盟内成员单位统计的数据可知，全国交流充电桩只有109584个、直流充电桩77437个、交直流一体充电桩66053个，充电桩数量总共才25万左右。

充电桩作为电动汽车发展的重要设施，充电桩的配套率是限制电动汽车蓬勃发展重点因素之一。

充电桩建设的落后导致了“有车无桩”的尴尬局面。

2012年，科技部印发的《电动汽车科技发展十二五专项规划》指出，到2015年底要建成40万个充电桩、2000个充换电站。

而由以上统计数据对比可知，电动汽车与充电桩的配比严重不足，现阶段的充电桩建设大体上要落后于原计划，也明显慢于电动汽车发展速度。

根据《电动汽车充电基础设施发展指南（2015-2020年）》的要求，到2020年我国车桩配比将要达到接近1：1的合理水平，这也意味着近几年来我国充电桩设施将会出现几何级数量的增长。

浅析交流充电桩的互操作性测试标准
今年《电动汽车传导充电互操作性标准》征求意见终稿已经发布，电动汽车及充电桩行业即将具备一个详细的测试标准。

在这个测试标准的监督下电动汽车与充电桩的兼容匹配性将会大大提高。

本文将为大家浅析交流桩的互操作性测试标准。

 一、测试系统组成
 标准中首先提及了交流充电桩测试系统的组成，如图所示。

主要包括车辆控制器模拟盒（测试交流充电桩的充电控制过程、异常充电状态以及连接控制时序等）、交流电源（模拟电网供电特性）、负载（模拟电池消耗充电桩的输出能量）、测试仪器（测量充电桩的电气特性及控制信号状态等）、主控机（控制车辆控制器模拟盒模拟充电过程的不同状态、采集记录测试仪器的测量数据生成测试报告）。

这几部分对充电桩进行有序的联动测试可以大大提高测试效率。

 图1交流充电桩交流充电检测系统结构图
 二、充电控制过程测试
 交流充电桩的充电控制过程测试分为四个阶段：连接确认测试、充电准备就绪测试、启动及充电阶段测试、正常充电结束测试。

检测的内容包括检测点1、检测点4的电压值，PWM信号的频率、上升时间、下降时间，充电状态等。

 各个阶段的测试目的为
 连接确认测试：检查供电设备是否能通过检测点1或检测点4的电压值来。

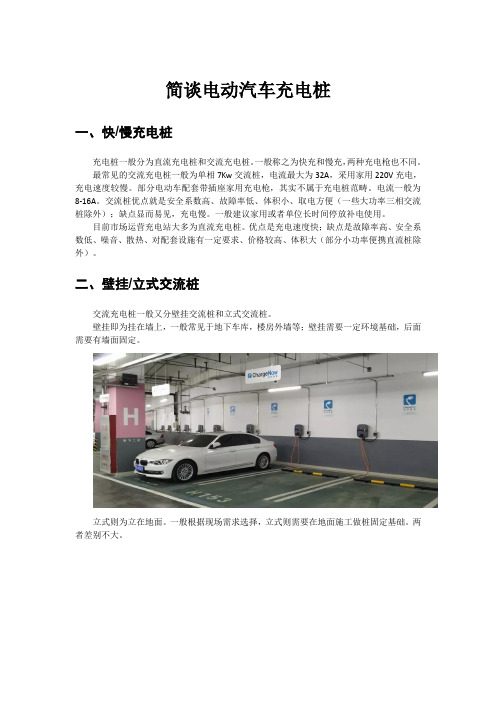

简谈电动汽车充电桩一、快/慢充电桩充电桩一般分为直流充电桩和交流充电桩。

一般称之为快充和慢充，两种充电枪也不同。

最常见的交流充电桩一般为单相7Kw交流桩，电流最大为32A，采用家用220V充电，充电速度较慢。

部分电动车配套带插座家用充电枪，其实不属于充电桩范畴。

电流一般为8-16A。

交流桩优点就是安全系数高、故障率低、体积小、取电方便（一些大功率三相交流桩除外）；缺点显而易见，充电慢。

一般建议家用或者单位长时间停放补电使用。

目前市场运营充电站大多为直流充电桩。

优点是充电速度快；缺点是故障率高、安全系数低、噪音、散热、对配套设施有一定要求、价格较高、体积大（部分小功率便携直流桩除外）。

二、壁挂/立式交流桩交流充电桩一般又分壁挂交流桩和立式交流桩。

壁挂即为挂在墙上，一般常见于地下车库，楼房外墙等；壁挂需要一定环境基础，后面需要有墙面固定。

立式则为立在地面。

一般根据现场需求选择，立式则需要在地面施工做桩固定基础。

两者差别不大。

三、一体/分体直流充电桩针对直流快充桩，一般又分为一体和分体。

顾名思义，一体即为整合一个整机充电桩，分体为一主机对应N个分机。

一体充电桩一般用于功率相对低的充电站，一般功率不高于120Kw，主要优点是总占地面积小，施工难度低，缺点就是安全性相对较差，不便于集中散热和功率配置，占用停车位面积。

分体桩，最常见的为一拖二即一个主机连接两个外机，内外机距离可以上百米，所以大型充电站，充电内机可以集中管理，有条件室内存放，配合空调等散热措施。

可以大大降低设备故障率。

主要优点是安全系数较高，可以根据需求调配各外机输出功率，提高设备总的充电效率，且外机体积小，不占用停车位。

分体机缺点主要是施工难度较大，总占地面积大。

四、单/双枪充电桩充电桩因充电枪数量又分为单双枪充电桩，单枪即为一把枪充电。

其中双枪充电桩根据充电模式又可细分为双枪单充、双枪轮充、双枪同充。

双枪单冲即为两把枪只能保证一把枪充电，使用B枪充电，必须先停止A枪充电。

电动汽车交流充电桩的设计与研究
一、电动汽车交流充电桩的概述
电动汽车交流充电桩是专门为电动汽车设计的一种充电设备，它使用
交流电源将电能转换为直流电能，以便电动汽车可以正常运行。

电动汽车
交流充电桩是推动新能源汽车发展的重要因素，它被广泛应用在车站、超市、公园等地。

二、电动汽车交流充电桩的结构
电动汽车交流充电桩由交流电源模块、控制模块、通信模块、安全模
块和直流输出模块组成。

交流电源模块用于将交流电源转换为直流电能；
控制模块用于控制充电的过程；通信模块用于与用户进行交互，接收用户
的充电请求；安全模块保证充电的安全；直流输出模块将转换后的直流电
能输出至电动汽车。

三、电动汽车交流充电桩的特点
1、充电效率高：电动汽车交流充电桩采用交流电源，可以有效提高
充电效率，实现高效的充电。

2、可拓展：电动汽车交流充电桩采用模块化设计，它可以根据电动
汽车的不同型号定制特定输出功率，从而改善充电服务的可靠性和灵活性，并可在不同场所调整。

3、安全可靠：电动汽车交流充电桩采用安全模块，可以有效保证充
电过程的安全，在高低压短路保护，过载保护。

说说充电桩的分类及其特点介绍充电桩是指为电动车辆提供充电服务的装置。

随着电动车市场的快速发展，充电桩也逐渐成为城市中不可或缺的设施。

本文将介绍充电桩的分类及其特点，详细探讨各类充电桩的优缺点，以帮助读者更好地了解这一领域。

一、交流充电桩交流充电桩是最常见的一类充电桩，适用于绝大多数电动车辆的充电需求。

其主要特点如下：1. 充电速度较慢：交流充电桩的充电速度相对较慢，通常为3.6千瓦至22千瓦之间。

这主要取决于电动车辆的充电功率和电池容量。

2. 安全性高：由于交流充电桩适用于绝大多数电动车辆，其充电技术成熟，使用相对较为安全可靠。

3. 充电成本低：相对于直流充电桩来说，交流充电桩的安装和使用成本较低，适用于小型场所和私人用户。

二、直流充电桩直流充电桩是一种快速充电设备，适用于对充电速度有较高要求的场景。

其主要特点如下：1. 充电速度快：直流充电桩的充电速度相对较快，通常为50千瓦至350千瓦之间。

这使得电动车辆可以在短时间内得到充电并继续行驶。

2. 适用范围广：直流充电桩适用于各类电动车辆，无论是家用电动车还是商用电动车，都可以通过直流充电桩进行快速充电。

3. 安装要求高：由于直流充电桩的功率较大，其安装要求较高。

需要满足较高的电网供电能力和相关的安全配套设施。

三、特色充电桩除了交流充电桩和直流充电桩，还有一些特色充电桩，主要包括无线充电桩和太阳能充电桩等。

1. 无线充电桩：无线充电桩不需要通过电缆进行充电，而是通过电磁感应将电能传输给电动车辆。

这种充电方式更加方便，不需要人工操作插拔充电插头。

2. 太阳能充电桩：太阳能充电桩利用太阳能发电板吸收太阳能转化为电能供电。

这种充电方式环保且可持续，适用于户外停车场等无电网供电的场所。

综上所述，充电桩根据其充电方式和应用场景的不同，可以分为交流充电桩、直流充电桩以及特色充电桩。

交流充电桩应用广泛，成本低廉；直流充电桩充电速度快，适用于快充场景；特色充电桩提供更加便捷和环保的充电方式。

浅谈电动汽车交流充电桩测试摘要：充电桩是电动力车的电站，其功能类似于加油站里面的加油机。

每个充电桩都装有充电插头，充电桩可以根据不同的电压等级，为各种型号的电动车充电。

电动汽车充电桩采用的是交、直流供电方式，需要特制的充电卡刷卡使用，充电桩显示屏能显示充电量、费用、充电时间等数据。

关键词：充电桩市场分析充电桩发展趋势前言交流充电桩采用人机交互界面采用大屏幕LCD彩色触摸屏，充电可选择定电量、定时间、定金额、自动（充满为止）四种模式。

充电桩的交流工作电压220V 或者380V，普通纯电动轿车用充电桩充满电需要4-5个小时，由于充电桩造价低廉、主要安装在停车场，充电桩适用于慢充动力电池。

电动车的快速充电主要由充电站中的充电机来实现。

1 充电站主要结构和实现功能充电站按照功能可以划分为四个子模块：配电系统、充电系统、电池调度系统、充电站监控系统。

一个完整的充电站需要配电室、中央监控室、充电区、更换电池区、和电池维护间等五个部分组成。

（1）配电室为充电站提供所需的电源，不仅给充电机提供电能，而且要满足照明、控制设备的用电需求，内部建有变配电所有设备、配电监控系统、相关的控制和补偿设备；（2）中央监控室用于监控整个充电站的运行情况，并完成管理情况的报表打印等。

（3）充电区主要完成电池充电功能。

（4）更换电池区是车辆更换电池的场所，需要配备电池更换设备，同时应建设用于存放备用电池的电池存储间。

（5）电池重新配组、电池组均衡、电池组实际容量测试、电池故障的应急处理等工作都在电池维护间进行。

2 充电站给汽车充电一般分为三种方式。

（1）普通充电，就是所谓的常规充电或慢速充电，这种充电模式，是用现在的交流插头插在车上，需要5至8个小时，或者2至6个小时，此种方式多为交流充电方式，外部提供220V或380V交流电源给电动汽车车载充电机，由车载充电机给动力蓄电池充电。

一般小型纯电动汽车、可外接充电式混合动力电动汽车（Plug in Hybrid Electric Vehicle，PHEV）多采用此种方式，这种充电方式主要由充电桩来完成；（2）快速充电，充电的电流要大一些，这就需要建设快速充电站，它并不要求把电池完全充满，只满足继续行驶的需要就可以了，这种充电模式下，在20分钟至30分钟的时间里，只为电池充电50%至80%。

电动汽车交流充电桩探究摘要汽车是现代社会的主要工业产品。

在新的时代，为了有效地解决能源以及环境问题，电动汽车诞生并迅速发展。

因此，加强电动汽车的研究和产业化，为电动汽车的发展打下良好的基础，是一个重要前提。

基于此，本文对比较常用的交流充电桩进行简要的分析。

关键词电动汽车；交流充电桩；设计引言电动汽车具有非常强的环保作用，这也是电动汽车产业进行发展的重要方向。

许多电动汽车使用耐用、可靠、环保的能源电池。

充满电的电动汽车能够行驶200公里左右，在电量耗尽时需要充电。

然而，由于电池的体积以及重量比较大，对电池进行更换比较麻烦。

高功率的快速充电能够为电动汽车提供相应的电力，在电动汽车的发展过程中，这种充电方式应用的范围在不断增加，也是未来电动汽车进行充电的重要方式。

一、电动汽车充电桩发展概述近年来，电动汽车在生产以及销售的方面有了极大的发展，但与电动汽车相关的充电基础设施发展的速度还比较慢。

总的来说，基础设施的发展是非常滞后的。

在这一过程中，政府部门以及相关公司投入了大量的财力和物理进行相应的技术研究。

在2008年北京举办奥运会以来，北京开始进行大规模电动汽车充电桩的建设，为电动汽车的正常运行提供保障。

随着电动汽车行业高速发展的过程中，充电基础设施的建设也在不断增加。

随着电动汽车的销量不断增加，充电资源短缺的情况也越来越严重。

充电桩的建设和发展也是电动汽车产业进行高度发展的重要前提。

在很大程度上可以有效地促进中国经济的持续稳定发展。

二、交流充电桩设计基本原则交流充电桩系统的设计应以政府有关当局所定的标准为基础，特别包括导电设备、充电接口和充电系统。

那么在设计过程中应该遵循以下原则：第一，新的动力机器是为企业和用户设计的，每个功能都必须满足用户的需求，可以选择多种充电模式。

第二，智能原理。

交流充电电动汽车电池的设计应以智能化原理为基础，作为一种自充电方式，应用信息技术，汽车行驶过程中的自动数据采集与处理。

随着国家政策的扶持与市场的发展，电动汽车越来越普及，使用交流充电桩给电动汽车充电也多了起来。

交流电动汽车充电桩，俗称就是“慢充”，固定安装在电动汽车外、与交流电网连接，为电动汽车车载充电机(即固定安装在电动汽车上的充电机)提供交流电源的供电装置。

交流充电桩只提供电力输出，没有充电功能，需连接车载充电机为电动汽车充电。

相当于只是起了一个控制电源的作用的。

交流充电桩功能特点有很多：
(1)人机交互界面采用大屏幕LCD彩色触摸屏，充电可选择定电量、定时间、定金额、自动（充满为止）4种模式；显示当前充电模式、时间（已充电时间、剩余充电时间）、电量（已充电电量、待充电电量）及当前计费信息。

（2）、支持刷卡、扫码等多种支付方式。

（3)、满足GB/T 20234.1-2015，GB/T 20234.2-2015，GB/T 18487.1-2015 等最新国家标准。

（4）、触摸彩屏显示，人机界面友好，易操作、易维护。

（5）、通信接口丰富，兼容所有车辆BMS 协议及充电后台协议。

（6）、保护功能完善：过压保护，欠压保护，过载保护，短路保护，漏电保护等。
