日立牌水冷螺杆冷水机组液晶触摸屏操作说明触摸屏的使用注意事项A、触摸屏内部装有高电压部件，当拆解该装置时，可能会引起触电，因此请不要拆解触摸屏。

B、触摸屏使用一个锂电池来支持内部时钟数据。

如果错误更换电池，可能引起爆炸。

为避免危险，请不要自己更换电池。

C、不要使用硬的或重物碰撞触摸屏，或用太大的力量按触摸屏，因为这些动作可能会导致无法修补的损伤。

D、在触摸屏内部，不允许有水、液体或金属物质，否则会使触摸屏损坏或触电。

E、触摸屏应避免在阳光直射、灰尘多、肮脏的环境下工作。

F、触摸屏是精密仪器，注意不要对触摸屏有大的冲击或振动，否则仪器容易损坏。

G、不要使用油漆，有机溶剂或强酸复合物擦拭显示器。

H、触摸屏上电后，无论机组是否在运行中，触摸屏在 5 分钟前没有任何人为的操作时显示屏幕将稳消，轻触屏幕的任何位置，屏幕将重新显示稳消前的画面。

液晶显示触摸屏人机界面操作说明在功能1菜单上有启停控制。

运行状态、运行参数、报警查询、功能2等菜单项，功能2菜单上有使用说明、系统功能、留言板、机组设定、功能1等菜单项。

液晶显示触摸屏人机界面的主画面如下图：用手指点击一下功能菜单，显示如下图的画面：1.启停控制：在功能-菜单上选择（点击）启停控制菜单项，就进入启停控制画面。

在启停控制面上有电源、运行/停止、运行状态三个指示灯和机组运行、机组停止、功能菜单，主画面等工作按钮。

另外还有时间、日期显示和画面名称标签。

◇电源指示灯：给机组加电以后当系统电源正常时，此指示灯显示为红色，指示灯闪烁时表示机组电源异常。

◇运行/停止指示灯：机组在停止状态时指示灯显示为红色，并显示“停止”标签。

机组在运行状态时指示灯显示为绿色，并显示“运行”标签。

※进行机组运行/停止操作以后，因处理滞后的关系，大概10 秒钟以后在显示运行/停止的状态显示。

◇运行状态指示灯：机组正常状态时指示灯显示为红色，并显示“正常”标签。

机组在异常状态时指示灯显示闪烁状态，并显示“报警”标签。

【日立】日立电梯GHP手持编程器使用说明(2008-11-09 15:21:36)分类：〖调试代码●技术文章〗标签：日立电梯ghp手持编程器使用说明杂谈日立电梯GHP手持编程器使用说明GHP操作流程：1）把GHP与厅外检修柜XHP连接2）把电源开关拨至15V3）输入6位密码，按（ENTER）4） GHP显示上次操作的电梯工号，如要对同一电梯进行操作（相同工号），则按（EVTER），否则按(RUTERN)重新输入工号，确定工号后选择电梯型号（UAS II），按（EUTER）直接进入操作菜单GHP按键功能说明：按键名称功能备注FUNC 功能键备用按钮MODIFY 修改键修改各种数据CLEAR 清除键 1）删除错误的输入2）清除“专用运行”“层高测定”等K/H/B 数制转换键十，十六，二进制转换MENU 菜单键见下表菜单介绍RETURN 快捷键返回上级菜单▲向上翻页键向上翻页/减1/向上移动▲向下翻页键向下翻页/加1/向下移动ENTER 确认键确认或输入有效START 开始键起动门止动门止动键门止动●小数点键修改电梯规格表参数—负号键修改电梯规格表参数其他键配合各功能键完成各种输入GHP菜单介绍：一级菜单二级菜单三级菜单快捷键备注运行信息楼层显示 MODE+0+ENTER时间显示 MODE+1+ENTER运行次数速度显示 MODE+27+ENTER运行模式 MODE+40+ENTER 显示当前电梯运行模式运行设置最低层 MODE+4+ENTER中间层 MODE+5+ENTER任意层 MODE+6+ENTER最高层 MODE+7+ENTER专用设置 MODE+15+ENTER取消 MODE+15+CLR门止动设置门止动取消呼叫保持设置 MODE+21+ENTER取消 MODE+21CLR取消设置数据读写主微机读写 MODE+22+ENTER 可对各类元件进行读，写SCLA读写 MODE+23+ENTER主微机位显示 MODE+30+ENTERSCLA数据位显示 MODE+31+ENTER规格表修改调试与试验层高测定设置 MODE+11+ENTER取消 MODE+11+CLRWD110%取消设置 MODE+13+ENTER取消 MODE+13+CLRSDS试验设置 MODE+14+ENTER取消 MODE+14+CLR高速减速距离 MODE+51+ENTER中速减速距离 MODE+52+ENTER上行停车距离 MODE+53+ENTER下行停车距离 MODE+54+ENTER称重初始化关门取消设置故障读取故障记录第一次—第三十二次故障故障详解故障1-8故障9-16故障17-24故障25-32 故障说明下载故障记录其他联机电梯型号电梯工号本梯型详细信息帮助及说明。

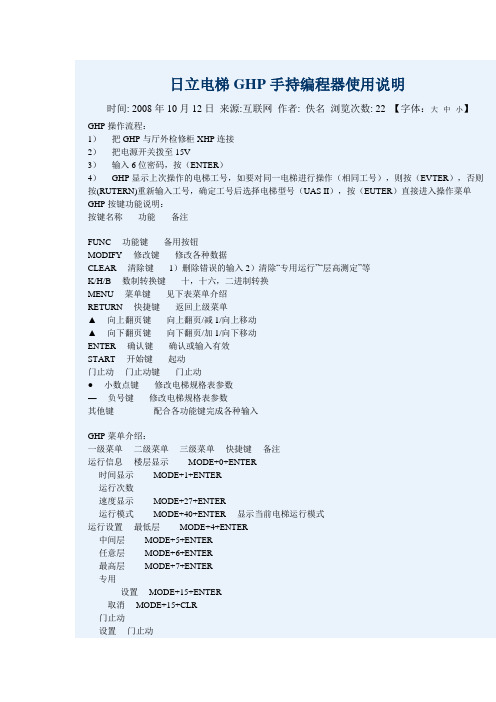

日立电梯GHP手持编程器使用说明时间: 2008年10月12日来源:互联网作者: 佚名浏览次数: 22 【字体：大中小】GHP操作流程：1）把GHP与厅外检修柜XHP连接2）把电源开关拨至15V3）输入6位密码，按（ENTER）4）GHP显示上次操作的电梯工号，如要对同一电梯进行操作（相同工号），则按（EVTER），否则按(RUTERN)重新输入工号，确定工号后选择电梯型号（UAS II），按（EUTER）直接进入操作菜单GHP按键功能说明：按键名称功能备注FUNC 功能键备用按钮MODIFY 修改键修改各种数据CLEAR 清除键1）删除错误的输入2）清除“专用运行”“层高测定”等K/H/B 数制转换键十，十六，二进制转换MENU 菜单键见下表菜单介绍RETURN 快捷键返回上级菜单▲向上翻页键向上翻页/减1/向上移动▲向下翻页键向下翻页/加1/向下移动ENTER 确认键确认或输入有效START 开始键起动门止动门止动键门止动●小数点键修改电梯规格表参数—负号键修改电梯规格表参数其他键配合各功能键完成各种输入GHP菜单介绍：一级菜单二级菜单三级菜单快捷键备注运行信息楼层显示MODE+0+ENTER时间显示MODE+1+ENTER运行次数速度显示MODE+27+ENTER运行模式MODE+40+ENTER 显示当前电梯运行模式运行设置最低层MODE+4+ENTER中间层MODE+5+ENTER任意层MODE+6+ENTER最高层MODE+7+ENTER专用设置MODE+15+ENTER取消MODE+15+CLR门止动设置门止动取消呼叫保持设置MODE+21+ENTER取消MODE+21CLR取消设置数据读写主微机读写MODE+22+ENTER 可对各类元件进行读，写SCLA读写MODE+23+ENTER主微机位显示MODE+30+ENTERSCLA数据位显示MODE+31+ENTER规格表修改调试与试验层高测定设置MODE+11+ENTER取消MODE+11+CLRWD110%取消设置MODE+13+ENTER取消MODE+13+CLRSDS试验设置MODE+14+ENTER取消MODE+14+CLR高速减速距离MODE+51+ENTER中速减速距离MODE+52+ENTER上行停车距离MODE+53+ENTER下行停车距离MODE+54+ENTER称重初始化关门取消设置故障读取故障记录第一次—第三十二次故障故障详解故障1-8故障9-16故障17-24故障25-32故障说明下载故障记录其他联机电梯型号电梯工号本梯型详细信息帮助及说明。

HITACHI高效液相色谱操作规程1.首先打开电脑主机及显示器电源，进入电脑桌面。

2.再依次打开HITACHI液相“organizer”、“L-2130 Pump”、“L-2400 UV Detector”及“QT-330柱温箱”电源。

3.双击“D-2000 Elite Administration”工作站图标，在“”项下新建用户名及数据存储路径,保存后退出工作站。

4.双击“D-2000 Elite”工作站图标,进入HITACHI液相色谱工作站，点击左边框中“SystemStatus”图标，单击“Initialize”按钮，建立工作站与仪器之间关联。

5.点击左边框中“Change Application”图标,选择相应用户名。

6.点击“File”菜单栏，选择“New”新建“Method”及“Sample Table”。

7.新建“Method”：“Method Configuration”复选框中，顺次选择“IFB、Low、Channel 1 L-2400、Channel 2 None、Column Oven None、Auto sampler Manual及Pump L-2130”；“Pump parameter”复选框中，设定相应时间梯度；“Ch1-Detector Parameter”复选框中，设定“Stop Time”及“Detector Table”，其余选项应用默认设置，如需重新设定咨询授课教师；“Calculation Method”及“Component Table”中设定积分方法及组分信息；“Confidence Report”及“Report”设定报告方式，选择“System Suitability”，则在报告中显示系统适用性信息；在“Report”复选框中，去掉“Print Primary”选项，否则采样结束自动打印；设定方法后，点击“Update Method”进行应用。

8.新建“Sample Table”，输入样品信息及采样运行方法。

日立电梯GHP手持编程器使用说明GHP操作流程：1）把GHP与厅外检修柜XHP连接2）把电源开关拨至15V3）输入6位密码，按（ENTER）4）GHP显示上次操作的电梯工号，如要对同一电梯进行操作（相同工号），则按（EVTER），否则按(RUTERN)重新输入工号，确定工号后选择电梯型号（UASII），按（EUTER）直接进入操作菜单GHP按键功能说明：按键名称功能备注FUNC功能键备用按钮MODIFY修改键修改各种数据CLEAR清除键1）删除错误的输入2）清除“专用运行”“层高测定”等K/H/B 数制转换键十，十六，二进制转换MENU菜单键见下表菜单介绍RETURN快捷键返回上级菜单▲向上翻页键向上翻页/减1/向上移动▲向下翻页键向下翻页/加1/向下移动ENTER确认键确认或输入有效START开始键起动门止动门止动键门止动●小数点键修改电梯规格表参数—负号键修改电梯规格表参数其他键配合各功能键完成各种输入GHP菜单介绍：一级菜单二级菜单三级菜单快捷键备注运行信息楼层显示MODE+0+ENTER时间显示MODE+1+ENTER运行次数速度显示MODE+27+ENTER运行模式MODE+40+ENTER显示当前电梯运行模式运行设置最低层MODE+4+ENTER中间层MODE+5+ENTER任意层MODE+6+ENTER最高层MODE+7+ENTER专用设置MODE+15+ENTER取消MODE+15+CLR门止动设置门止动取消呼叫保持设置MODE+21+ENTER取消MODE+21CLR取消设置数据读写主微机读写MODE+22+ENTER可对各类元件进行读，写SCLA读写MODE+23+ENTER主微机位显示MODE+30+ENTERSCLA数据位显示MODE+31+ENTER规格表修改调试与试验层高测定设置MODE+11+ENTER取消MODE+11+CLRWD110%取消设置MODE+13+ENTER取消MODE+13+CLRSDS试验设置MODE+14+ENTER取消MODE+14+CLR高速减速距离MODE+51+ENTER中速减速距离MODE+52+ENTER上行停车距离MODE+53+ENTER下行停车距离MODE+54+ENTER称重初始化关门取消设置故障读取故障记录第一次—第三十二次故障故障详解故障1-8故障9-16故障17-24故障25-32故障说明下载故障记录其他联机电梯型号电梯工号本梯型详细信息帮助及说明。

东方日立（成都）电控设备有限公司高压大功率变频器HI系列用户使用说明书( Ver.A )目录1．简述 (3)2．变频装置和外部的接口信号列表 (4)3．变频操作 (7)3.1 互锁 (7)3.2 电机速度控制 (7)3.3 启/停变频器的操作流程 (8)4．显示界面 (11)4.1 条形图 (11)4.2 故障显示 (13)4.3 互锁纪录显示 (17)4.4 DIO（输入和输出接触点显示）界面 (18)附：常见故障及处理 (19)1、简述日本日立公司生产的High V oltage Inverter产品是一种交流电机的速度调节控制装置。

变频器的控制方式采用多级PWM叠加技术，结构采用多个变频器单元串联叠加输出的方式。

日立公司的6KV（10KV）系列变频器每相5（8）级单元，变频器输出电压由所有单元输出叠加而成，波形非常接近于正弦波，谐波含量很低，极大的减小了对交流电机的谐波污染。

整套变频装置由旁通柜，变压器柜，功率单元柜和控制柜四部分组成。

在旁通柜内，装有高压断路器和隔离刀闸等，可实现变频和工频的切换，当变频器在运行中发生重故障时，变频器发出变频切换到工频的指令，也可根据需要，人为的切换到工频。

在变压器柜内，装有多重移相变压器，原边绕组采用星形接法，副边绕组采用延边三角形接法和星形接法，可有效的抵消电网中的偶次谐波，并可有效的滤除某些奇次谐波，尽量减少变频器电源的谐波污染，变压器能承受系统过电压和变频装置产生的共模电压以及谐波的影响。

在功率单元柜内装有功率单元，变频器的输出电压为每个单元输出的PWM波形叠加后的输出。

在控制柜内，装有控制各个回路启停的开关和控制各个功率单元协调工作的控制板，以及整套变频装置同外部系统的接口等。

对变频器的启停操作，通过切换开关，既可以通过就地的按钮控制，又可通过远方的DCS控制来完成。

变频装置根据DCS给出的速度调节信号自动的控制电机的转速，并且在就地和远方都可以监视变频装置的状态。

日立G V F H G P电梯调试 The following text is amended on 12 November 2020.（小键盘功能列表）状态号功能MODE 0 SET 缺省模式，显示楼层，设为此模式可以清除其它模式的设定。

MODE 1 SET 电梯状态显示模式，在此状态下可以按INC键进入I/O口查看模式，该状态下可显示19组电梯状态。

MODE 2 SET 层高测定模式。

MODE 3 SET 机房检修模式。

MODE 4 SET 清除当前显示故障记录，此模式在1.5秒后会自动清除。

MODE 5 SET 禁止超载检测模式。

MODE 6 SET 查看主微机故障列表，同时可以在此操作清除内部所有故障记录表。

各状态解释：1）MODE 0 SET 电梯正常运行时（无故障），3个LED显示运行方向和层楼位置，其中LED0显示的是电梯的运行方向（表示方式与FMT板一致），LED1和LED2显示电梯层楼位置。

当系统只有变频器类故障时，变频器类故障码（E101~E140）与层楼位置交替显示；当系统只有控制系统类故障时，控制系统类故障码（E010~E094）与层楼位置交替显示；当系统既有变频器类故障又有控制系统类故障时，变频器类故障码（E101~E140）、控制系统类故障码（E010~E094）与层楼位置交替显示。

当同一类故障（变频器、控制系统类）有几个故障同时存在时，只显示故障码排在前面的一个故障，当最前面的故障消除后，再显示排在下面的故障。

2）MODE 1 SET 该状态下可显示电梯的19个基本状态，并且可以查看18组I/O信号子状态。

进入该状态后（MODE 1 SET），三个LED显示的是电梯的基本状态，其具体意义请参看下表（电梯运行基本状态显示定义表）。

在基本状态下按INC/ST 键，则进入查看18组I/O信号子状态。

此时LED0显示的是子状态的组号，共有18组，可按INE/ST键调组号，组号按照0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F、G、H，基本状态0、1、2、3…依次循环变化显示。
