肺功能仪HI-101

肺功能测试仪操作手册一、简介肺功能测试仪是一种用于评估肺部功能及诊断呼吸系统相关疾病的设备。

本操作手册将详细介绍肺功能测试仪的使用方法。

二、准备工作1. 确保测试仪处于正常工作状态，检查设备是否有损坏或松动的部件。

2. 确保操作人员已经受过相关培训，了解测试仪的基本原理和操作方法。

3. 将测试仪连接至电源，并确保电源供应稳定。

三、操作步骤1. 患者准备a) 让患者松开紧身衣物，脱掉外套和皮带，并确保患者身体放松。

b) 让患者坐在测试仪的座椅上，并保持正直坐姿。

c) 确保患者的嘴巴清洁，并让患者取下口腔内可能影响测试结果的假牙或口腔装置。

2. 操作步骤a) 打开测试仪的电源开关，并等待设备初始化。

b) 选择适当的测试模式，如静态肺容积、肺功能曲线或呼吸力量等。

c) 根据设备提示，让患者按照指示进行吸气-呼气动作。

d) 观察测试仪上显示的数据，确保测试结果准确可靠。

e) 根据需要，可以进行多次测试以获取更准确的结果。

f) 测试结束后，关闭测试仪的电源开关，并断开电源供应。

四、注意事项1. 在操作测试仪时，应严格按照操作手册的指示进行，确保测试结果的准确性和有效性。

2. 患者在测试前应将个人信息输入测试仪系统，以便记录和管理测试数据。

3. 患者在测试过程中应保持正常呼吸，不要进行过快或过慢的呼吸。

4. 操作人员应注意观察测试仪显示的数据是否稳定，如有异常情况应及时处理或重测。

五、维护保养1. 定期检查测试仪的各个部件是否正常工作，并及时清洁和消毒设备。

2. 确保耗材如呼吸管、口罩等定期更换，以保证测试结果的准确性和患者的卫生安全。

3. 如测试仪有故障或异常情况，应及时联系厂家或维修人员进行处理。

4. 长时间不使用测试仪时，应将其保存在干燥、通风的地方。

六、风险提示在使用肺功能测试仪时，操作人员和患者应注意遵守相关安全规定，避免因操作不当或设备故障导致意外伤害。

如遇到任何问题或怀疑，应及时寻求专业人员的帮助。

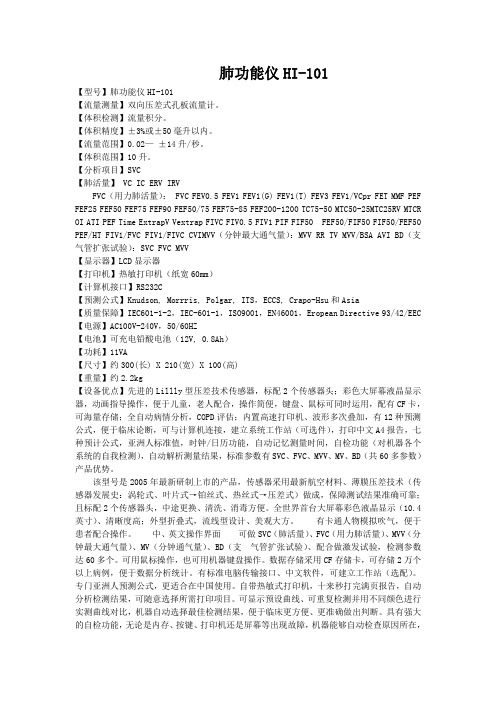

肺功能仪HI-101【型号】肺功能仪HI-101【流量测量】双向压差式孔板流量计。

【体积检测】流量积分。

【体积精度】±3%或±50毫升以内。

【流量范围】0.02—±14升/秒。

【体积范围】10升。

【分析项目】SVC【肺活量】 VC IC ERV IRVFVC（用力肺活量）： FVC FEV0.5 FEV1 FEV1(G) FEV1(T) FEV3 FEV1/VCpr FET MMF PEF FEF25 FEF50 FEF75 FEF90 FEF50/75 FEF75-85 FEF200-1200 TC75-50 MTC50-25MTC25RV MTCR OI ATI PEF Time ExtrapV Vextrap FIVC FIV0.5 FIV1 PIF FIF50 FEF50/FIF50 FIF50/FEF50 PEF/HT FIV1/FVC FIV1/FIVC CVIMVV（分钟最大通气量）：MVV RR TV MVV/BSA AVI BD（支气管扩张试验）：SVC FVC MVV【显示器】LCD显示器【打印机】热敏打印机（纸宽60mm）【计算机接口】RS232C【预测公式】Knudson, Morrris, Polgar, ITS，ECCS, Crapo-Hsu和Asia【质量保障】IEC601-1-2，IEC-601-1，ISO9001，EN46001，Eropean Directive 93/42/EEC 【电源】AC100V-240V，50/60HZ【电池】可充电铅酸电池（12V, 0.8Ah）【功耗】11VA【尺寸】约300(长) X 210(宽) X 100(高)【重量】约2.2kg【设备优点】先进的Lillly型压差技术传感器，标配2个传感器头；彩色大屏幕液晶显示器，动画指导操作，便于儿童，老人配合，操作简便，键盘、鼠标可同时运用，配有CF卡，可海量存储；全自动病情分析，COPD评估；内置高速打印机、波形多次叠加，有12种预测公式，便于临床论断，可与计算机连接，建立系统工作站（可选件），打印中文A4报告，七种预计公式，亚洲人标准值，时钟/日历功能，自动记忆测量时间，自检功能（对机器各个系统的自我检测），自动解析测量结果，标准参数有SVC、FVC、MVV、MV、BD（共60多参数）产品优势。

肺功能仪使用说明一、概述肺功能仪（以下简称“肺仪”）是一种专业医疗设备，用于测量和评估人体的呼吸功能。

本文将详细介绍如何正确使用肺仪。

二、准备工作在使用肺仪之前，需要进行以下准备工作：1. 确保肺仪所处的环境安静，无明显噪音和干扰。

2. 检查肺仪的电源是否连接正常，设备是否处于正常工作状态。

3. 准备好肺功能测试所需的相关耗材，如嘴罩、鼻插管等。

三、操作步骤以下是使用肺仪的详细操作步骤：1. 开机准备a. 按下电源开关，等待肺仪启动并进入待机状态。

b. 检查仪器显示屏上的各项参数是否正常。

2. 确定受测者身份a. 在肺仪界面上选择或输入受测者的身份信息，如姓名、年龄、性别等。

b. 点击确认按钮，确保受测者身份信息已正确输入。

3. 准备测试环境a. 将受测者安置在舒适的坐姿或卧姿，并松开衣领，以确保呼吸通畅。

b. 清除受测者口腔、鼻腔内的异物。

4. 开始测试a. 根据需要选择合适的测试模式，如静态肺容积测定、动态肺功能测定等。

b. 如果需要，根据受测者的身高、体重等参数进行个性化设置。

c. 按下开始测试按钮，肺仪将开始采集数据。

5. 测试过程a. 受测者按照肺仪的指示进行吸气和呼气动作，保持自然、稳定的呼吸频率。

b. 在测试过程中，肺仪会自动记录和分析各项呼吸参数，如用力吸气、用力呼气等。

6. 测试完成a. 测试完毕后，肺仪会生成一份测试报告，显示受测者的各项呼吸功能数据。

b. 根据需要，可以打印出测试报告或将其保存在电脑或云端设备中。

四、注意事项在使用肺仪时，需要注意以下事项：1. 确保受测者配合测试，按照仪器提示进行吸气和呼气动作。

2. 遵循操作步骤，确保操作正确、准确。

3. 在测试过程中，应保持稳定的呼吸频率和深度。

4. 如需使用耗材，应根据需要及时更换新的、洁净的耗材。

5. 使用过程中，如出现异常情况或技术故障，请及时联系售后维修人员或厂家。

五、维护保养为确保肺仪的正常工作和延长使用寿命，需要进行定期的维护保养工作：1. 定期清洁肺仪的外壳和触摸屏表面，可使用软布沾水擦拭，切勿使用化学清洁剂。

肺功能测定仪技术参数一、设备名称：肺功能测定仪二、数量：1台三、用途：该设备主要用于测量包含FVC、FEV1、FEV1/FVC等常用肺功能检测参数，进行肺功能测试并追踪肺部健康情况。

四、主要技术参数及配置要求：（二）主要技术参数1.肺功能检测仪技术指标★1.1符合国家有关技术规范要求和技术标准，仪器"适用范围"获准用于医疗机构对肺活量参数的检测，并依法取得《中华人民共和国医疗器械注册证。

1.2采用压差式技术原理。

★1.3符合ATS/ERS临床标准，获得IS026782：2009国际认证。

1.4采用中国人群最新的预计值计算公式。

★1.5检测显示参数包含：FVC（用力肺活量）：FVC、FEVl,FEV1%, PEF、FEF25,FEF50、FEF75、三EF,Vexp oVC（肺活量）：VC,VT、IRV、ERV、IC oMVV（分钟最大通气量）：MVV、VT、RR o1.6可进行支气管舒张实验。

★1.7可检测呼气、吸气指标，实时显示动态曲线。

▲1.8专利设计，一次性专用耗材，双重杜绝交叉感染。

1.9仪器自带零点校正免日常校准功能，支持3L定标筒进行容量定标、线性验证。

1.10智能物联，前置扫码功能，可以支持对接His/Lis系统。

1.11自带热敏打印机，医生可以及时打印报告给到患者，方便患者查看。

1.125寸大屏，语音提示，受试者更容易掌握操作要点。

1.13内设温度、湿度、大气压传感器，环境参数自动检测，BTPS自动修正。

1.14仪器正常工作条件：环境温度：10。

C~40℃,相对湿度W80%o1.15仪器正常使用时，FVC测量范围在（0.5-8）L内。

1.16仪器正常使用时PEF测量范围：（0-14）L/s。

1.17仪器正常使用时，FEVl的测量范围在（0.2-8）L内。

1.18正常使用时，VC（慢肺活量）的测量范围在（0.5-8）L内O1.19正常使用时，MVV（最大分钟通气量）的测量范围在250L/min 内。

肺功能仪检测原理及常用仪器肺功能仪是一种用于评估和分析呼吸系统功能的设备，被广泛应用于临床医学研究和诊断方面。

其主要原理是通过测量和分析患者呼吸过程中的各种生理参数，来评估患者的肺功能状态。

肺功能仪的主要检测参数包括肺容积、肺通气功能和肺弹性特性等。

常用的肺功能仪包括肺活量计、峰流量计、平均流速计、肺功能仪等。

肺活量计是一种最基本的肺功能仪器，主要用于测量和评估患者的肺容积。

其原理是通过患者的呼气和吸气动作来测量患者肺部的容积变化。

肺活量计可以测量的参数包括用力呼气最大通气量(FEV1)、用力呼气一秒钟容积(FVC)等。

峰流量计是一种用于测量患者的肺通气功能的仪器。

主要原理是通过测量患者呼气时的最大气流速度来评估患者的肺通气功能。

峰流量计可以测量的参数包括最大呼气流速(PEF)、用力呼气最大通气量(FEV1)等。

平均流速计是一种用于测量患者呼吸过程中平均气流速度的仪器。

平均流速计主要通过测量患者从呼气到吸气之间的平均气流速度来评估患者的肺援助功能。

平均流速计可以测量的参数包括平均气流速度(MEF)、用力呼气一秒钟最大平均气流速度(MMEF)等。

肺功能仪是一种综合性的肺功能评估仪器，可以测量和分析患者的肺容积、通气功能和肺弹性特性等多个参数。

肺功能仪主要通过测量患者在不同肺容积和气流速度下的呼气和吸气压力变化来评估患者的肺功能状态。

肺功能仪可以测量的参数包括肺活量(FVC)、用力呼气一秒钟容积(FEV1)、用力呼气一秒钟最大平均气流速度(MMEF)等。

总之，肺功能仪是一种用于评估和分析患者肺功能状态的设备。

其主要原理是通过测量和分析患者呼吸过程中的各种生理参数来评估患者的肺容积、通气功能和肺弹性特性等。

常用的肺功能仪包括肺活量计、峰流量计、平均流速计和肺功能仪等。

这些仪器可以提供给医生重要的信息，在临床医学研究和诊断中具有重要的应用价值。

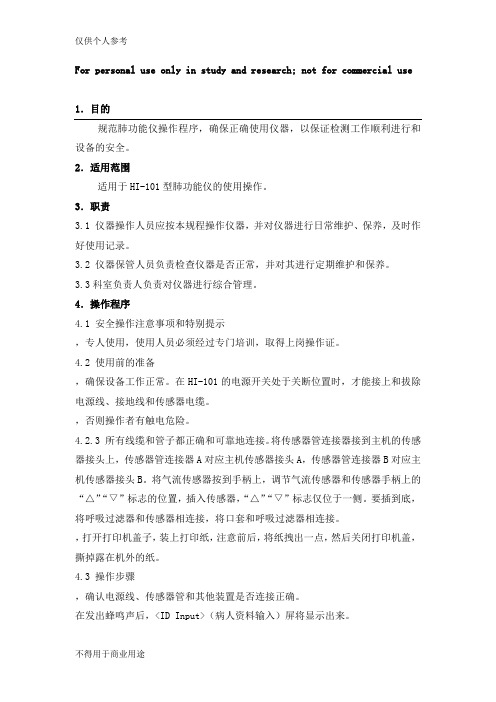

For personal use only in study and research; not for commercial use1．目的规范肺功能仪操作程序，确保正确使用仪器，以保证检测工作顺利进行和设备的安全。

2．适用范围适用于HI-101型肺功能仪的使用操作。

3．职责3.1 仪器操作人员应按本规程操作仪器，并对仪器进行日常维护、保养，及时作好使用记录。

3.2 仪器保管人员负责检查仪器是否正常，并对其进行定期维护和保养。

3.3科室负责人负责对仪器进行综合管理。

4．操作程序4.1 安全操作注意事项和特别提示，专人使用，使用人员必须经过专门培训，取得上岗操作证。

4.2 使用前的准备，确保设备工作正常。

在HI-101的电源开关处于关断位置时，才能接上和拔除电源线、接地线和传感器电缆。

，否则操作者有触电危险。

4.2.3 所有线缆和管子都正确和可靠地连接。

将传感器管连接器接到主机的传感器接头上，传感器管连接器A对应主机传感器接头A，传感器管连接器B对应主机传感器接头B。

将气流传感器按到手柄上，调节气流传感器和传感器手柄上的“△”“▽”标志的位置，插入传感器，“△”“▽”标志仅位于一侧。

要插到底，将呼吸过滤器和传感器相连接，将口套和呼吸过滤器相连接。

，打开打印机盖子，装上打印纸，注意前后，将纸拽出一点，然后关闭打印机盖，撕掉露在机外的纸。

4.3 操作步骤，确认电源线、传感器管和其他装置是否连接正确。

在发出蜂鸣声后，<ID Input>（病人资料输入）屏将显示出来。

<ID Input>屏NO、Sex、Age、Ht、Wt。

，打印选项，如果之前已经设置好，不需要重复设置。

，待系统稳定后再进行测量。

，按每种状态测量程序进行测量。

[SVC]步骤：按[START]键，进行调零->调零完成后，让病人含上口套，平静呼吸，开始测量->蜂鸣声作响后进行VC测量->让病人最大量地吸气和最大量地呼气->在最后一次充分呼气后，让病人回到正常呼吸，然后按[STOP]键，结束测量。

肺功能仪的使用及操作流程1. 介绍肺功能仪是一种用于测试肺功能的医疗设备。

它可以帮助医生评估患者的呼吸功能，并对肺部疾病进行诊断和监测。

本文档将介绍肺功能仪的基本使用方法和操作流程。

2. 准备工作在使用肺功能仪之前，需要进行一些准备工作：•设备检查：确保肺功能仪处于良好的工作状态，无故障或损坏。

•消毒：肺功能仪应该经过合适的消毒处理，以避免交叉感染。

•患者准备：患者在测试前应该充分休息，并按照医生的要求空腹或饱腹。

3. 操作流程步骤一：设置仪器1.将肺功能仪连接到电源，并打开电源开关。

2.确保仪器与计算机或监护设备连接良好。

3.检查测量管路、传感器和面罩是否正确安装。

步骤二：选择测试类型肺功能仪通常提供多种测试类型，根据需要选择相应的测试类型。

1.肺活量测定：测试患者最大吸气能力。

2.呼气峰流速测定：测试患者呼气过程中的最大流速。

3.最大呼气流量减少率测定：测试患者呼气过程中流速的减少率。

4.弛张容积测定：测试患者息气时肺部的容积。

5.肺顺应性测定：测试肺部对呼气和吸气过程中体积变化的敏感性。

步骤三：为患者进行测试根据选择的测试类型，为患者进行相应的测试。

1.肺活量测定：–引导患者深呼吸并储存最大吸气量。

–引导患者尽量将空气呼出并储存最大呼气量。

2.呼气峰流速测定：–将面罩正确安装在患者的口鼻部位。

–引导患者进行最大力度的呼气，记录最大呼气流速。

3.最大呼气流量减少率测定：–将面罩正确安装在患者的口鼻部位。

–引导患者进行连续呼气，并记录呼气流速变化。

4.弛张容积测定：–将面罩正确安装在患者的口鼻部位。

–引导患者进行自然呼吸，并记录呼气后肺部的容积。

5.肺顺应性测定：–将面罩正确安装在患者的口鼻部位。

–引导患者进行规律的呼吸，记录呼气和吸气过程中的容积变化。

步骤四：记录和分析结果根据测试过程中得到的数据，记录和分析结果。

1.肺活量测定：记录患者最大吸气量和最大呼气量，并计算肺活量。

2.呼气峰流速测定：记录患者的最大呼气流速。

肺功能仪操作规程目的：本规程旨在规范HI-101型肺功能仪的操作程序，确保仪器的正确使用和检测工作的顺利进行，同时保障设备的安全。

适用范围：本规程适用于HI-101型肺功能仪的使用操作。

职责：1.仪器操作人员应按照本规程操作仪器，并对仪器进行日常维护、保养，及时记录使用情况。

2.仪器保管人员负责检查仪器是否正常，并对其进行定期维护和保养。

3.科室负责人负责对仪器进行综合管理。

操作程序：4.1 安全操作注意事项和特别提示：4.1.1 该仪器必须由专人保管和使用，使用人员必须经过专门培训并取得上岗操作证。

4.1.2 本仪器使用必须符合相关检测要求。

4.2 使用前的准备：4.2.1 检查开关的接点和极性，确保设备工作正常。

在HI-101的电源开关处于关断位置时，才能接上和拔除电源线、接地线和传感器电缆。

4.2.2 确保接地可靠，必须使用有三相插头的电线，以避免操作者触电危险。

4.2.3 确认所有线缆和管子都正确和可靠地连接。

将传感器管连接器接到主机的传感器接头上，传感器管连接器A对应主机传感器接头A，传感器管连接器B对应主机传感器接头B。

将气流传感器按到手柄上，调节气流传感器和传感器手柄上的“△”“▽”标志的位置，插入传感器，“△”“▽”标志仅位于一侧。

要插到底，将呼吸过滤器和传感器相连接，将口套和呼吸过滤器相连接。

4.2.4 安装打印纸，打开打印机盖子，装上打印纸，注意前后，将纸拽出一点，然后关闭打印机盖，撕掉露在机外的纸。

4.3 操作步骤：4.3.1 接通电源，确认电源线、传感器管和其他装置是否连接正确。

4.3.2 按下操作面板右侧的电源开关，在发出蜂鸣声后，（病人资料输入）屏将显示出来。

4.3.3 在屏上输入病人资料，必须输入项为ID NO、Sex、Age、Ht、Wt。

4.3.4 按要求设定配置和打印选项，如果之前已经设置好，不需要重复设置。

4.3.5 接通电源后要等待十分钟，待系统稳定后再进行测量。

先确保电脑是在干净的WindowsXP系统中（未装过其他应用软件），否则其他程序会与HI-101接收数据的软件发生冲突，而导致电脑端无法接收数据。

在电脑和HI-101都关机的情况下,分别接好RS-232C串口。

然后分别打开电脑和HI-101进入菜单后，按向下键到“RS-232CSet”,然后再按HI-101键盘上的回车。

确保机器的设置于左图一致。

然后，将HI-101肺功能仪器关机。

在电脑端，右键单击“我的电脑”，选“属性”，再选“硬件”标签，单击“设备管理器”。

在设备管理器中单击“端口（COM和LPT）”，双击下面的COM1端口，将其中的设置改成上图中的设置。

然后关闭全部的窗口。

安装HI-101软件。

双击其中的“SETUP.EXE”，按提示完成安装。

安装完后，启动程序会出现如上提示。

右键单击安装文件中的“LungFun.exe”,选择复制。

如果是将程序安装到C:\ProgramFiles\检验2000，则切换到此目录下，右键单击空白区域，选择“粘贴”。

确认文件替换，选择“是”。

然后，双击桌面上的“检验2000”图标，帐号和口令都是“aaa”。

按上图操作。

电脑端应和上图一致。

按上图操作。

电脑端应和上图一致。

按上图操作。

在其中可输入医院的名称，完成后单击“退出”。

接下来就可以接收数据了，此时屏幕右下角有一个黄色的指示灯（如上图中，左起第一个。

）打开HI-101肺功能仪，再按一下“ID”按钮，进入数据库“List”，如右图。

然后再通过上下键，随便选择一条需传输的病人数据然后输入病人的中文姓名，单击界面中的“保存”。

最后，单击界面中的“打印”，再单击弹出的对话框中的“打印”，便会出现下图。

单击上图中的打印按钮图标，即可打印肺功能报告了。
