2019年物理真题汇编全集电路故障专题【难点中心】对电路故障进行分析，同学们往往感到无从下手，究其原因主要有三个方面：一是没有搞清楚电路故障都有哪些情况；二是没有掌握对此类问题的分析方法；三是不知道电路出现断路和短路后会产生哪些现象。

【考点难点突破】【知识链节】1．电路断路当电路中出现断路时，电路不通，用电器不能工作。

主要表现在以下几个方面：（1）灯泡不亮；（2）电流表无示数；（3）电压表示数为零；（4）电压表示数接近电源电压；（5）断开处一端能使试电笔氖管发光，另一端不能使其发光。

2．电路短路电路中出现短路时，电路仍然接通。

其主要表现为：（1）灯泡可能仍亮；（2）灯泡可能不亮（说明灯泡短路）；（3）电流表有示数；（4）电压表可能有示数（与电压表并联部分无短路）；（5）电压表示数可能为零（与电压表并联部分短路）；（6）短路处任意点均能使试电笔氖管发光。

【技能方法】一、电路有三种状态：（1）通路：接通的电路叫通路；（2）断路：断开的电路叫开路；（3）短路：直接把导线接在电源两极上的电路叫短路。

甲图为电源短路，灯泡不亮，电源被烧毁，乙图为局部短路现象灯泡L2被短路，灯泡L2不亮。

二、用电压表和电流表检查电路故障：如上图所示的电路中，若灯L1发生断路，则电路变为下图所示的电路，则灯L1和L2都不亮，电流表无示数，电压表有示数（指示电源电压）；若灯L1发生短路，将变成下图所示电路，则灯L1不亮，灯L2亮，电流表有示数，电压表无示数；若灯L2发生断路，则电路变为下图所示的电路，则灯L1和L2都不亮，电流表无示数，电压表无示数；若灯L2发生短路，将变成下图所示电路，则灯L1变亮，灯L2不亮亮，电流表，电压表示数都变大。

三、用导线查找电路故障如图所示，灯L1和L2均不亮（肯定是断路了，因为若是短路，将有一个灯泡能发光）。

方法：将导线或电流表依次并联在ab、bc、cd两点间，若电路中灯泡亮了，则与导线并联处发生了断路。

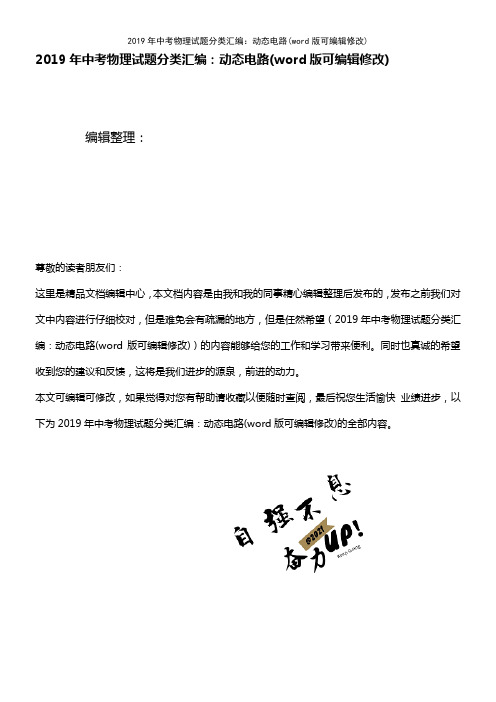

2019年中考物理试题分类汇编：动态电路(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2019年中考物理试题分类汇编：动态电路(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2019年中考物理试题分类汇编：动态电路(word版可编辑修改)的全部内容。

2019年中考物理试题分类汇编:动态电路一、填空题32。

（2019·咸宁)(8分）如图甲所示，电源电压为6V恒定不变,滑动变阻器的最大阻值是20Ω。

闭合开关，滑动变阻器消耗的电功率P与滑动变阻器接入电路的阻值R之间的关系如图乙所示。

(1）当滑动变阻器滑片从左端移至右端的过程中，电压表的示数（选填“逐渐增大”、“先增大后减小”或“逐渐减小”)；(2）结合图乙数据计算定值电阻R0的阻值;(3）当滑动变阻器两次消耗的电功率都为0.8W时，对应滑动变阻器接入电路的阻值R1和R2分别是多少?【答案】:15．(2019·岳阳)如图，电源电压恒定不变,若要灯泡L和滑动变阻器R串联，则只需要闭合开关______;闭合开关S1和S3，断开S2,将滑片P由图中位置向右移动，灯泡L的亮度______（填“变亮”“变暗”或“不变”)。

【分析】串联电路：把电路中各元件首尾相接，连入电路就是串联. 并联电路：把几个用电器首首相接，尾尾相接，再连入电路，就是并联. 并联电路各支路互不影响。

【解答】解：要使灯泡L和滑动变阻器R串联,应将灯泡L和滑动变阻器R首尾相连接到电源两端,则由图可知只要闭合S2，断开S1、S3；若闭合开关S1和S3，断开S2，小灯泡和滑动变阻器并联，因并联电路各支路互不影响，所以当将滑片P由图中位置向右移动，灯泡L的亮度不变。

专题16 动态电路的分析【难点中心】本专题考查欧姆定律的应用和串联电路电流、电压的规律，意在考查考生电路的分析以及通过欧姆定律及其变形公式对电路中电流及电压变化情况进行正确分析。

电路的动态分析，涉及到的考点有：欧姆定律的应用和串联电路电流、电压的规律，主要以选择题和填空题的形式考查。

由于涉及到多个物理量的变化，出错率较多。

【考点难点突破】【知识链节】一、欧姆定律：1．内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

（德国物理学家欧姆）2．公式：I=URR=UIU=IR二、串、并联电路的电流规律1．串联电路中各处的电流相等。

2．并联电路的干路总电流等于各支路电流之和。

]三、串、并联电路电压的规律1．串联电路两端的总电压等于各部分电路两端电压之和。

2．并联电路中，各支路两端的电压相等，且都等于电源电压值。

【技能方法】动态电路的分析主要分以下几种类型1．在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测通过哪个电阻或哪几个元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。

（1）含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析：滑动变阻器电阻变化→总电阻变化→电流变化→定值电阻两端电压变化→滑动变阻器两端电压变化]（2）含滑动变阻器的并联电路，由于电源电压不变，且并联电路中各个支路互相独立、互不影响，所以含定值电阻的支路各量都不变化，含滑动变阻器的支路，按以下思路分析：滑动变阻器电阻变化→本支路电阻变化→本支路电流变化→干路总电流变化2．当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出电路中的电流如何变化，电路中某元件两端的电压或电功率如何变化。

【母题1】（2019·天津南开翔宇学校初三开学考试）某规格热敏电阻的阻值是随环境温度的升高而减小的，要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路中符合要求的是A．B．C．D．【答案】D【解析】AB、由图知，定值电阻R0与热敏电阻并联，根据并联电路中各支路独立工作、互不影响，所以温度变化时，通过R0的电流不变；由题，热敏电阻的阻值是随环境温度的增大而减小的，所以当温度升高时，热敏电阻的阻值减小，由UIR=可知，通过热敏电阻的电流增大。

2019年中考物理真题集锦——专题二十一：电流与电路1.（2019北海，7）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是（）A．0.1A B．0.2A C．0.3A D．0.4A2.（2019广安，5）如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（）3.（2019阜新，8）学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。

图中符合要求的电路图是（）4.（2019襄阳，10）在如图所示的电路中,电源电压保持不变。

闭合开关S,电路正常工作。

过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是A.可能是灯L断路,电流表的示数变小B. 可能是电阻R短路,电压表的示数变大B.可能是灯L短路,电压表的示数变大D. 可能是电阻R断路,电流表的示数变小5.（2019聊城，）在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。

操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是（其中A中的S1及C中的S1，S2为单刀双掷开关）（）6.（2019 青岛，11）.利用如图电路探究串联电路的规律，下列做法正确的是A.分别把开关改接到a、b、c 处，可以探究开关位置的改变对用电器控制作用的影响B.分别将电流表串联在a、b、c 处，可以探究电路中各处电流的关系C.分别将电压表串联在a、b、c 处，可以探究电路中各用电器两端电压与电源两端电压的关系D.为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验7.（2019长春，7）甲、乙两个轻质小球靠近时互相排斥，若甲球带正电，则乙球（）A．一定带正电B．一定不带电C．一定带负电D．可能带负电8.（2019宿迁，2）对于粒子和宇宙，人类从未停止过探索，下列相关结论正确的是（）A.质子不带电，电子带负电B.原子是由原子核和核外电子构成的C.宇宙是有边界无层次的天体D.光年是时间单位9.（2019沈阳，3）如图所示，用一段细铁丝做一个支架（作为转动轴），把一根中间戳有小孔（没有戳穿）的塑料吸管放在支架上，吸管能在水平面内自由转动。

2019年中考物理真题分类汇编动态电路的分析专题【难点中心】本专题考查欧姆定律的应用和串联电路电流、电压的规律，意在考查考生电路的分析以及通过欧姆定律及其变形公式对电路中电流及电压变化情况进行正确分析。

电路的动态分析，涉及到的考点有：欧姆定律的应用和串联电路电流、电压的规律，主要以选择题和填空题的形式考查。

由于涉及到多个物理量的变化，出错率较多。

【考点难点突破】【知识链节】一、欧姆定律：1．内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

（德国物理学家欧姆）2．公式：I=URR=UIU=IR二、串、并联电路的电流规律1．串联电路中各处的电流相等。

2．并联电路的干路总电流等于各支路电流之和。

]三、串、并联电路电压的规律1．串联电路两端的总电压等于各部分电路两端电压之和。

2．并联电路中，各支路两端的电压相等，且都等于电源电压值。

【技能方法】动态电路的分析主要分以下几种类型1．在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测通过哪个电阻或哪几个元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。

（1）含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析：滑动变阻器电阻变化→总电阻变化→电流变化→定值电阻两端电压变化→滑动变阻器两端电压变化]（2）含滑动变阻器的并联电路，由于电源电压不变，且并联电路中各个支路互相独立、互不影响，所以含定值电阻的支路各量都不变化，含滑动变阻器的支路，按以下思路分析：滑动变阻器电阻变化→本支路电阻变化→本支路电流变化→干路总电流变化2．当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出电路中的电流如何变化，电路中某元件两端的电压或电功率如何变化。

【中考真题1】（2019·天津南开翔宇学校初三开学考试）某规格热敏电阻的阻值是随环境温度的升高而减小的，要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路中符合要求的是A．B．C．D．【中考真题2】（2019·海南乐东黄流中学初三月考）如图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。

2019年中考物理真题分类汇编——动态电路计算专题1.（2019德州，27）如图（a）所示电路，电源电压保持不变。

小灯泡L标有“4V0.5A”字样，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器R1的最大阻值20Ω．只闭合开关S、S1，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图（b）所示。

求：（1）小灯泡的额定功率；（2）电源电压及定值电阻R2的阻值；（3）只闭合开关S和S2，移动滑动变阻器的滑片P，小灯泡L的I﹣U图象如图（c）所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围。

2.（2019烟台，27）某家用电热水器，其工作模式和相关参数如下表。

如图为电热水器的原理图，包括工作电路和控制电路两部分，通过电磁继电器自动控制电热水器实现加热状态和保温状态的档位变换。

R0、R1为电热丝，R2为滑动变阻器，R为热敏电阻（置于电热水器内），其阻值随温度的升高而减小。

红灯、绿灯是电热水器工作时的指示灯，忽略指示灯对电路的影响。

（1）分析说明当绿灯亮时，电热水器处于保温状态还是加热状态？（2）工作时，若要提高电热水器的保温温度，如何调节保护电阻R 2的滑片？（3）R 1工作时的电阻是多大？（4）电热水器处于加热状态时，工作4.2min ，可使1L 水的温度升高40℃。

则该电热水器的效率是多少？[()34.210/c J kg =⨯⋅水℃。

计算结果保留一位小数]3.（2019聊城，）如图所示，电源电压恒为12V ，小灯泡上标有“6V 3.6W “字样且灯丝电阻保持不变，当只闭合S 、S 1时，小灯泡正常发光；当所有开关都闭合，滑动变阻器的滑片滑到最右端时，电流表A 的示数是1.8A ．求：（1）定值电阻R1的阻值；（2）滑动变阻器R2的最大阻值；（3）小灯泡通电时消耗的最小电功率。

4.（2019威海，27）火锅是人们比较喜欢的一种饮食方式，如图为小明家使用的一款电火锅工作电路的原理图。

2019年中考物理试题分类汇编——动态电路专题一、选择题1.（2019临沂，20）如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I-U图象。

闭合开关S后，下列判断正确的是（ ）A. 滑动变阻器的滑片P向左滑动时，灯泡变暗B. 电流表示数为时，灯泡的电阻是C. 电压表示数为时，小灯泡的功率是D. 小灯泡正常发光时，滑动变阻器的电功率是2.（2019巴彦淖尔，7）如图所示，小灯泡L标有”6V 3W”字样（不计温度对灯丝电阻的影响），当S闭合，滑动变阻器滑片P在最左端时，小灯泡L正常发光；当S闭合，S1断开，滑动变阻器滑片P 在中点时，电流表的示数为0.2A，下列说法正确的是（ ）A．电源电压为9VB．滑动变阻器的最大阻值为18ΩC．调节电路元件，可使电压表达到的最大值为4.5VD．电路的最小功率与最大功率之比为3：163.（2019通辽，15）如图甲所示，闭合开关S，调节滑动变阻器的滑片滑片从最右端滑至最左端时，小灯泡恰好正常发光。

电流表示数与两电压表示数的关系图象如图乙。

下列说法中正确的是（ ）A．电源电压为9VB．滑动变阻器的最大阻值为14ΩC．小灯泡的额定功率为8WD．电路总功率的变化范围为8W～12W4.（2019黔东南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（ ）A．变大，变大B．变大，变小C．变小，变小D．变小，变大5.（2019辽阳，8）如图所示的电路中，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P由a 点移动到b点的过程中，下列说法正确的是A.电压表V2的示数将变小B.灯泡的亮度始终保持不变C.电流表A1的示数与电流表A2的示数始终相等D.电压表V1的示数与电流表A3的示数比值将变大6.（2019辽阳，12）如图甲所示的电路中，电源电压保持不变，闭合S1断开S2，S3接a，将滑动变阻器的滑片从最右端滑动到最左端时，灯泡L正常发光，再闭合S断开S1，S3接b，将滑动变阻器的滑片从最右端向左滑动到某一位置，两次实验中，分别绘制出电流表与电压表示数变化关系的图象如图乙所示。

2019年中考物理真题分类汇编电路的识别专题【难点中心】串联电路和并联电路的识别是学习电学的基础，既是电学的重点也是电学的难点，一些电学计算也总是要事先进行电路情况分析，中考中所占比重较大，中考中的电学压轴题的难点、关键点往往就是电路识别问题，是普遍学生觉得难以弄懂，非常容易失分。

【考点难点突破】【知识链节】串联电路和并联电路的区别【技能方法】1．判断串联电路和并联电路的方法电路通断法：可以将电路中去掉一个用电器，若影响了其他用电器的正常工作，这个电路就是串联电路，否则就是并联电路。

电流流向法：串联电路中的电流是从电源的正极出发后不分支路，依次通过各个用电器，直接流回电源负极；并联电路中的电流由电源正极出发，从“分支点”分成几条支路后，又在“汇合点”集合起来流回电源的负极。

等效电路法：有时电路图显得比较复杂，看不出几个用电器之间的连接关系，也不易画出电流的流向。

这时我们可将原电路改画成直观的容易看出的形式，但不能改变其中各元件的作用。

2．短路和局部短路的区别。

前者是导线不经过用电器直接跟电源两极相连的电路，后者是将一根导线直接与用电器的两端并联，若电路中还有其他用电器，不会造成电源短路，这种电路为局部短路。

局部短路时被短路的用电器中几乎无电流通过，这个用电器将不再起作用也不会被损坏。

电路中其他用电器工作时电流将增大。

:学§科§【中考真题1】（2019·海南乐东黄流中学初三月考）如图所示的电路中，以下说法正确的是A．L1和L2是并联B．L1和L2是串联C．电压表测L1两端的电压D．电压表测电源电压【答案】B【解析】AB、根据电路图可知，两灯泡顺次连接，因此L1和L2串联，故A错误，B正确；CD、电压表并联在L2两端，因此电压表测量L2两端电压，故CD错误。

【中考真题2】（2019·陕西初三中考模拟）如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法错误的是A．L1与L2并联B．电流表测L1的电流C．L1与L2两端的电压相等，等于电压表的示数D．当开关S2断开时，通过电流表的电流变小【答案】D【解析】ABC、由图可知，闭合开关S1、S2，两灯并联，电流表在灯L1支路，测量通过L1的电流，电压表在灯L2两端，由于并联支路的电压相等，所以也可以测量灯L1两端的电压，故ABC正确，不符合题意；D、当开关S2断开时，电流表测量通过L1的电流，L1两端的电压不变，电流表的示数不变，故D错误，符合题意。

2019年中考物理试题专题训练——开关型动态电路专题1．（2019青海，11）如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时（）A．电流表示数变大，灯L变亮B．电压表示数变大，灯L的实际功率变小C．电流表示数变小，灯L仍然正常发光D．电压表示数不变，电路的总功率变大2.（2019攀枝花，12）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（）3.（2019安顺，12）图为电热水器的简化电路，它有加热和保温功能，R1和R2是两根电热丝，S为温控开关，1、2为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S在两个触点间自动切换，使水温维持在设定的范围，已知热水器的加热功率为400W，保温功率为100W（忽略温度对电阻的影响），则电路中R2＝Ω．在使用过程中，若热水器连续工作10min消耗电能1.2×105J，此过程中热水器的保温工作时间是s。

4.（2019达州，19）如图所示，电源电压保持不变，R1、R2、R3均为定值电阻，R1：R2＝2：3，S为单刀双掷开关。

当S接到1时，电流表的示数为0.4A，R1消耗的功率为P1，此时R3消耗的功率为1.6W；当S接到2时，R2消耗的功率为P2，已知P1：P2＝32：27．则电源电压为V，R1为Ω，R3为Ω．5.（2019南京，18）如图所示，电源电压恒定，R1、R2为定值电阻，R2＝20Ω，灯泡L标有“6V 3W”字样。

（1）当S、S1、S2都闭合时，灯泡L正常发光，电流表示数为A，电路消耗的总功率为W；（2）当S闭合，S1、S2断开时，电压表示数为2V，则R1的阻值为Ω，通电1minR1产生的热量为J。

6．（2019锦州，17）在研究并联电路电流特点时，按如图所示电路图连接好电路。

2019年中考物理真题分类汇编——开关型动态电路专题1.(2019邵阳，20)如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（）A．1：1、4：3 B．1：2、1：3 C．1：1、1：4 D．1：4、1：12.（2019长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（）A．小灯泡变亮B．电流表示数变小C．电压表示数不变D．电路的总电阻变大3.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。

小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。

已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。

4.（2019阜新，27）如图所示电路，电源电压恒定为3V，R2=10Ω，当S1闭合，S2、S3断开，电流表示数为0.6A，R1阻值为_____Ω；S2闭合，S1、S3断开，电压表示数为_____ V；S1、S3闭合，S2断开，电流表示数为_____ A。

5.（2019绵阳，7）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小6.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。
